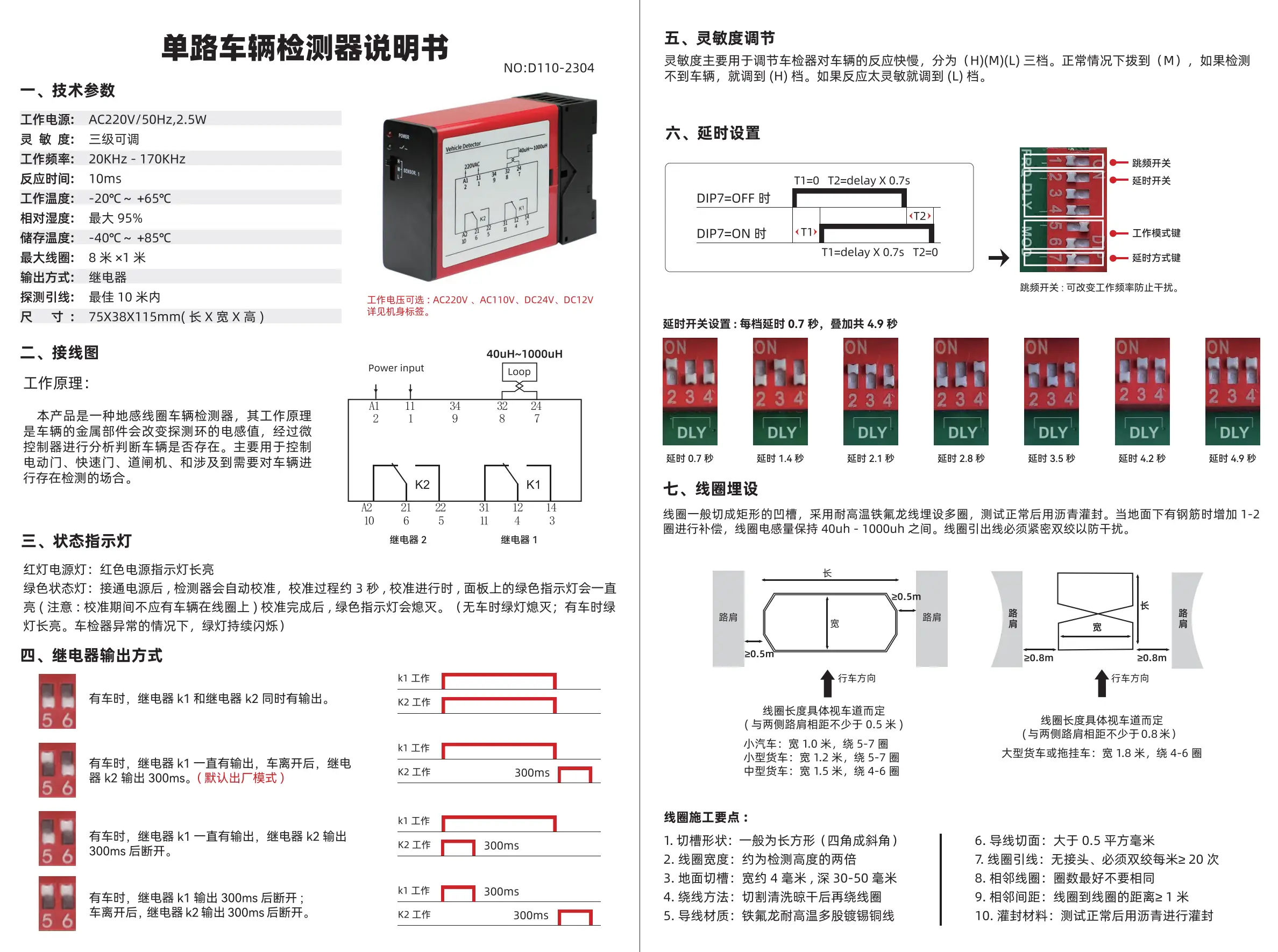

一、单路车辆检测器说明书​​

​​产品型号:​​ D110
​​文档版本:​​ 2304

​​1. 技术参数​​

• •​​工作电源:​​ AC220V / 50Hz
• •​​功耗:​​ 2.5W
• •​​灵敏度:​​ 高(H)、中(M)、低(L) 三档可调
• •​​工作频率:​​ 20KHz – 170KHz
• •​​反应时间:​​ 10ms
• •​​输出方式:​​ 继电器
• •​​最大线圈尺寸:​​ 8米 x 1米
• •​​探测引线长度:​​ 最佳10米内
• •​​工作温度:​​ -20℃ ~ +65℃
• •​​相对湿度:​​ 最大95%
• •​​储存温度:​​ -40℃ ~ +85℃
• •​​尺寸:​​ 75 x 38 x 115 mm (长x宽x高)

​​2. 灵敏度调节​​

• •​​H (高)档:​​ 反应最灵敏，用于检测小型车辆或摩托车，或在检测困难时使用。
• •​​M (中)档:​​ 正常情况下的推荐档位。
• •​​L (低)档:​​ 反应最不灵敏，用于防止误触发（如旁边车道车辆干扰）。

​​3. 延时设置​​

• •图片中T1-T100的数值均为0，此部分可能为示例或需通过拨码开关根据实际需求进行设置。常见功能为设置继电器输出的延迟或保持时间。

​​4. 工作原理与安装​​

• •通过检测地感线圈的电感变化来感知车辆。
• •线圈安装要求与“地感线布线说明书”一致（长方形、双绞引线、电感值在100-300μH之间）。

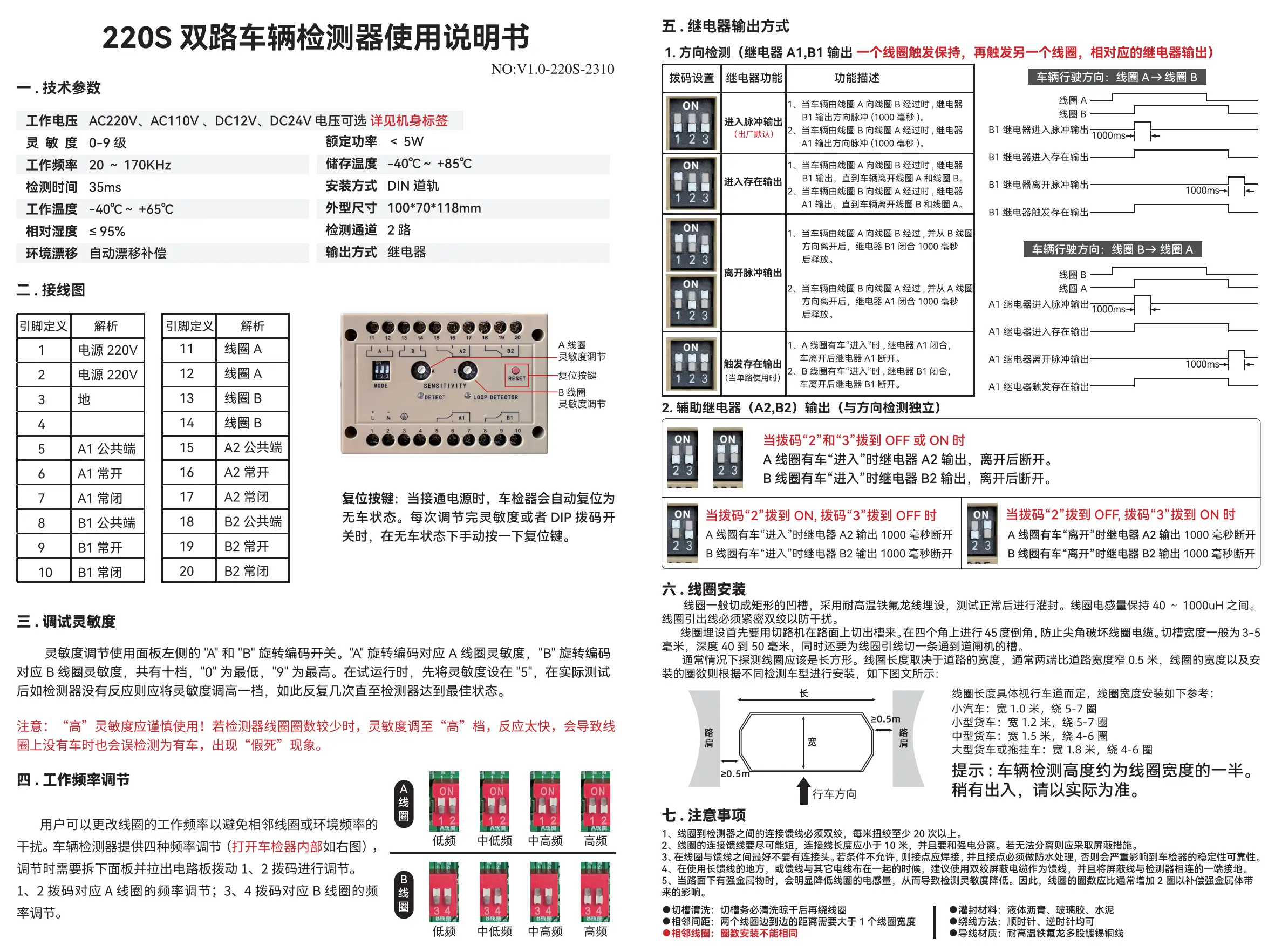

二、双路车辆检测器使用说明书​​

​​产品型号:​​ 220S
​​文档版本:​​ V1.0-220S-2310

​​1. 技术参数​​

• •​​工作电压:​​ AC220V, AC110V, DC12V, DC24V (具体以机身标签为准)
• •​​灵敏度:​​ 0-9级可调
• •​​额定功率:​​ < 5W
• •​​工作频率:​​ 20~170KHz
• •​​检测通道:​​ 2路独立通道
• •​​检测时间:​​ 35ms
• •​​输出方式:​​ 继电器输出
• •​​环境漂移:​​ 自动漂移补偿
• •​​工作温度:​​ -40℃ ~ +65℃
• •​​储存温度:​​ -40℃ ~ +85℃
• •​​相对湿度:​​ ≤95%
• •​​安装方式:​​ DIN导轨安装
• •​​外型尺寸:​​ 100 70 118mm

​​2. 接线图 (20引脚定义)​​

引脚	功能	引脚	功能
1	电源 220V (L)	11	线圈A (接感应线圈一端)
2	电源 220V (N)	12	线圈A (接感应线圈另一端)
3	地 (GND)	13	线圈B (接感应线圈一端)
4	(空)	14	线圈B (接感应线圈另一端)
5	A1 公共端	15	(功能未明确，图示为A线圈相关)
6	A1 常开	16	A2 公共端
7	A1 常闭	17	A2 常闭
8	B1 公共端	18	B2 公共端
9	B1 常开	19	B2 常开
10	B1 常闭	20	B2 常闭

​​3. 继电器输出方式 (功能摘要)​​

• •支持​​方向检测​​功能（需配合线圈A和B使用）：
  • •车辆从A→B行驶时，继电器B1输出。
  • •车辆从B→A行驶时，继电器A1输出。
• •输出脉冲时间可配置（例如1000毫秒）。
• •可通过内部拨码开关（如拨码2和3）设置不同的输出逻辑（如车进入时输出、离开时输出、脉冲或保持等）。

​​4. 调试与安装​​

• •设备上有​​灵敏度调节​​旋钮和​​复位按键​​。
• •具体调试方法需参考设备面板或完整手册。

---

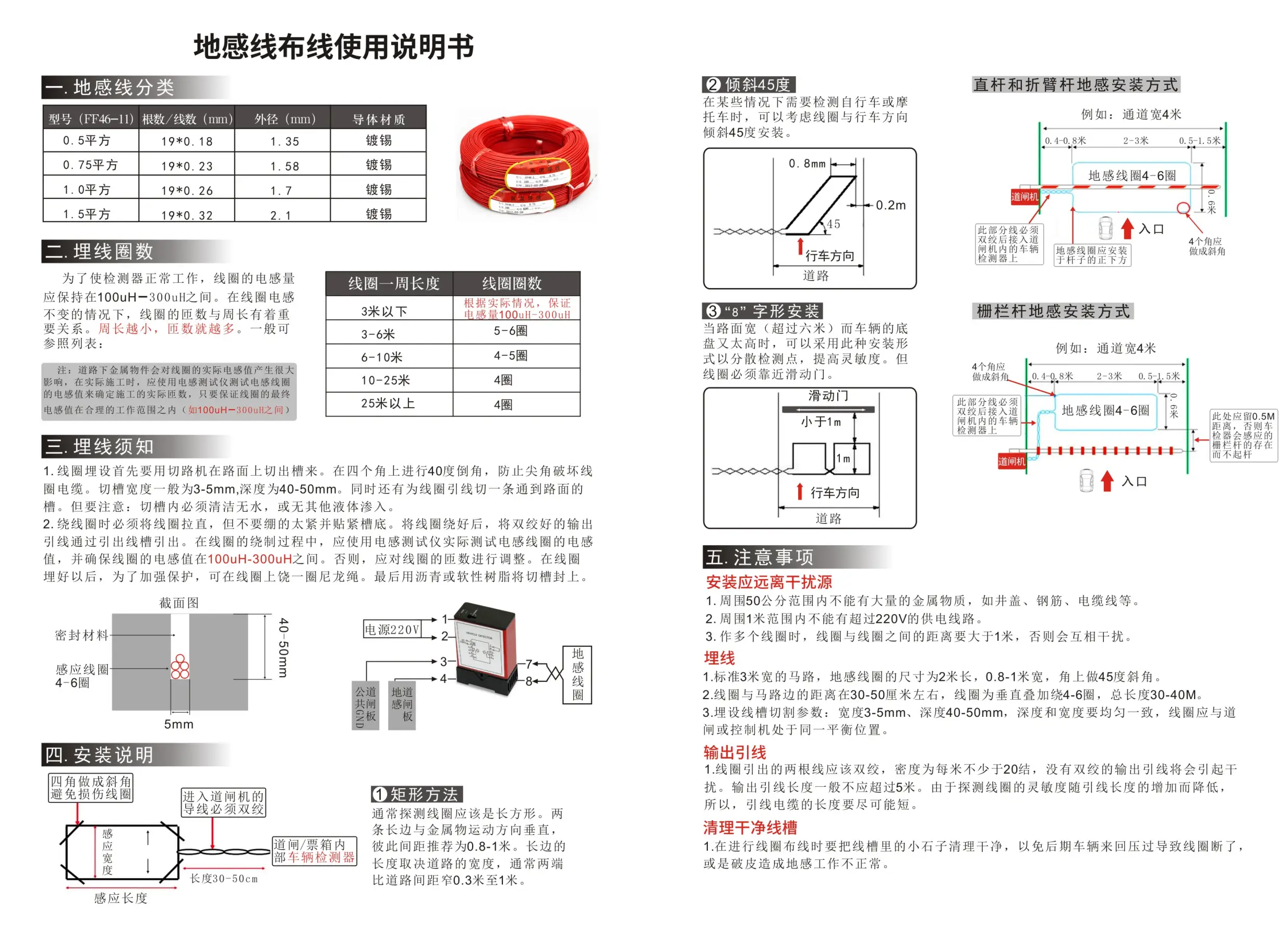

​​三、地感线布线使用说明书​​

​​1. 地感线分类 (常用型号FF46-11)​​

截面积	根数/线径	外径	导体材质
0.5 mm²	19 * 0.18mm	1.35mm	镀锡
0.75 mm²	19 * 0.23mm	1.58mm	镀锡
1.0 mm²	19 * 0.26mm	1.70mm	镀锡
1.5 mm²	19 * 0.32mm	2.10mm	镀锡

​​2. 埋线圈数要求​​

• •​​目标电感值:​​ 必须保证线圈最终电感值在 ​​100μH – 300μH​​ 之间。
• •​​参考匝数:​​ 线圈周长越小，所需匝数越多。施工时务必使用电感测试仪最终确认。
• •​​一般参考:​​ 常见匝数范围为4-6圈。

​​3. 埋线施工须知​​

• •​​切槽规格:​​ 宽度3-5mm，深度40-50mm。槽内必须清洁干燥。
• •​​绕线要求:​​ 线圈应拉直、贴紧槽底，但不可过紧。输出引线必须​​双绞​​（每米至少20绞）后引出。
• •​​保护与封装:​​ 绕好后可用尼龙绳加强保护，最后用沥青或软性树脂封槽。

​​4. 线圈安装说明​​

• •​​形状:​​ 应为​​长方形​​。
• •​​尺寸:​​ 两条长边与车辆运动方向垂直，间距（宽度）推荐0.8-1米。长度通常比车道宽度窄0.3-1米。
• •​​角度:​​ 槽的四个角应做40度倒角，防止损坏线缆。
• •​​引线:​​ 连接到检测器的导线必须双绞，长度最好在10米以内，最多不超过30-50cm的余量。

---
