道闸防砸雷达用户手册

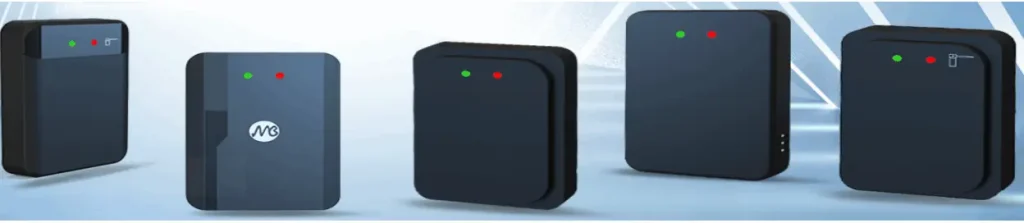

此说明书仅适用于下方图片的雷达

以下二维码为雷达调试知道说明书与雷达调试助手APP下载二维码，二维码内含说明书以及雷达调试视频教程。

安装使用前请仔细阅读本手册

感谢您选购本公司道闸防砸雷达产品。为确保雷达能够发挥最优性能，请仔细阅读本用户手册，并严格按手册安装操作。

本产品硬件、软件设计等版权受法律保护，任何单位和个人不得侵犯。

为进一步提升品质与性能，本产品规格与设计可能在未经通知情况下有所变更，恕不另行通知，敬请谅解。

目录

1. 产品简介……………………………….. 4
2. 性能参数……………………………….. 5
3. 产品特性……………………………….. 6
4. 安装说明……………………………….. 7
5. 接口线缆说明………………………… 9
6. 配置说明………………………………11
7. 注意事项………………………………22

1. 产品简介

道闸防砸雷达针对停车场和地下车库等出入口管理应用需求研制，通过和闸机主控板协同工作实现精确控制闸杆起落，同时可有效避免闸杆 “误伤” 经过雷达视场的目标，实现智能防砸。

雷达采用高度集成射频芯片 SoC 方案，具有体积小、成本低、全天时全天候工作、探测灵敏度高、精度高、调试安装简单、稳定可靠等特点。

本雷达工作频率为 79GHz，采用线性调频连续波形，可用带宽高达 4GHz，距离分辨率可达 4cm，测距精度优于 2cm；毫米波天线采用多发多收方式，具有较高的角分辨率和测角精度；信号处理和控制单元采用 DSP + ARM 双核心架构。通过软硬件联合优化设计，本产品能够精确识别区分经过闸杆区域的行人、车辆等目标，避免 “砸车”“砸人”“不落杆” 等现象。

2. 性能参数

特性	参数	技术指标
工作电压	–	10-16V（典型值 12V/1A）
工作温度	–	-40℃~85℃
平均功耗	–	< 2.5W
系统属性 – 防水等级	–	IP66
系统属性 – 通信接口	–	RS485；蓝牙
系统属性 – 外壳尺寸	–	107.973.617.2mm
检测范围 – 出厂横向宽度	–	默认 ±0.5 米，可根据实际情况在 ±1.5 米内自定义设置
检测范围 – 出厂纵向长度	–	1-6m 可配置，默认 3m
升级调试 – 在线调试	–	485；蓝牙通信调试
升级调试 – 在线升级	–	485；蓝牙通信升级
适用类型	–	直杆、栅栏、广告牌、空降闸类道闸

3. 产品特性

雷达外观如图 1 所示，主要特色有：

• LED 指示灯：雷达正面有两个 LED 指示灯，红色为电源灯，接通电源后保持常亮；绿色为状态灯，在区域内检测到目标后绿灯亮，目标消失后绿灯熄灭。
• 探测区域配置：雷达的默认感应区域为正前向 3 米，可以通过手机 app 或电脑调试软件设置不同的检测区域。
• 配置参数保存：能够自动保存探测区域等配置，断电重启后使用最近保存的配置参数。
• 固件升级：免拆装，通过 485 / 蓝牙接口在线升级固件，升级完成后重启雷达后生效。
• 性能稳定：雷达工作不受光照、灰尘、雨雪等外界环境的影响。

（图 1：道闸雷达产品外观及尺寸，尺寸标注：73.6、17.2、33.2）

4. 安装说明

本雷达需要垂直于车道（车辆进出）方向安装在道闸箱体上（如图 2），安装步骤如下：

第 1 步：确认雷达安装孔位

• 栅栏杆内侧距雷达安装孔位 200-300mm 之间；
• 距车道地面（非水泥墩）高度：小车、厢式货车为 650-750mm，底盘高于 700mm 大货车为 750-800mm；
• 安装位置如图 2 所示（图 2：道闸雷达安装位置示意图，标注：栅栏、绿、开孔 16、红，栅栏在雷达左侧右侧均可，雷达指示灯朝上，地面距离 200-300）。

第 2 步：安装开孔

使用电钻在闸箱选定位置处钻一个适用于 M16 的固定孔位，推荐开孔钻头直径为 16mm。

第 3 步：安装固定

雷达通过底部螺栓（扭力值小于 20N.m）与闸箱固定，具体步骤：

1. 将雷达塞入闸箱中；
2. 盖上垫片用 M16 螺丝锁紧固定；
3. 将线束端朝下插入雷达并将金属扣锁紧；
4. 最终安装效果如图 3 所示（图 3：道闸雷达安装效果图）。

5. 接口线缆说明

5.1 线缆标识与颜色对应表

序号	线缆标识	线缆颜色	说明
1	12V	红色	电源正极
2	GND	黑色	电源负极
3	GND	黄色	预留共地线
4	B-/RX	白色	485 B-
5	A+/TX	灰色	485 A+
6	常开	蓝色	常开
7	常开	绿色	常开
8	常闭	棕色	预留
9	常闭	紫色	预留
10	输入	橘色	输入

5.2 线束功能与连接关系

电源连接

• 红线 “12V” 接 12V 电源正极输出端；
• 黑线 “GND” 连接 12V 电源负极输出端。

闸杆控制信号

• 绿线和蓝线为继电器常开信号，连接道闸控制盒的地感线圈端子和公共端子（不区分正负）；
• 棕线和紫线为预留线束。

485 线连接

• 灰线接 485 线的 T/R + 端；
• 白线接 485 线的 T/R – 端。

蓝牙连接

• 蓝牙名称：”Radar…” 或”Mbit…”；
• 用户密码：88888888。

6. 配置说明

雷达可通过手机 app 和电脑软件调试，具体操作如下：

6.1 手机 app 调试说明

1. 设备连接：安装手机调试 app 后，打开软件（如图 4），点击 “连接设备”（如图 5），选择以 “Radar…” 开头的蓝牙进行配对连接（如图 5 中：Radar000 (RSS1-91)、Radr89674523CD (RSSI-98)）。

• 图 4：显示 “雷达状态、连接设备、蓝牙地址、蓝牙名称、硬件版本、固件版本、雷达状态、参数设置、固件管理、目标信息” 界面；
• 图 5：显示 “连接设备、点击选择蓝牙设备” 界面。

2. 模式选择与参数设置：连接成功后选择雷达模式（如图 7，显示 “选择类型：防砸、触发”），进入 app 主界面（如图 8、图 9、图 10、图 11），可根据现场实际环境修改雷达参数（如道闸类型、作用范围、纵向检测距离等）并学习背景。

• 图 7：显示 “雷达状态、断开连接、蓝牙地址、蓝牙名称、硬件版本、固件版本、雷达状态、参数设置、固件管理、目标信息” 界面；
• 图 9：显示 “参数设置、固件管理，参数包括道闸类型（直杆道闸）、作用左范围（0.2m）、作用右范围（0.2m）、纵向检测距离（1.0m）、最小不检测距离（0.2m）、是否人车区分（不区分人车）、雷达日志（开启）、恢复出厂设置（保存）、背景学习”，以及固件文件列表界面；
• 图 11：显示 “目标信息（目标位置、已删除虚警、显示虚警、停止显示、背景学习、剔除虚警、取消剔除）、雷达状态、参数设置、固件管理”，以及 “杆型选择（直杆）、作用左范围（0.5m）、作用右范围（0.5m）、纵向检测距离、最小不检测距离（0.2m）、是否人车区分（区分）、恢复出厂设置（保存）、背景学习、产品手册、APP 手册、错误报告、关于” 界面。

3. 固件升级：选择好固件之后点击 “升级固件”，等待升级完成即可。
4. 虚警处理：背景学习完成后可点击 “显示虚警” 查看虚警，显示虚警过程中，请不要进行除停止显示外的其他操作，其他详细操作可见产品手册及 APP 手册。

6.2 电脑软件调试说明

步骤 1：硬件连接

使用 USB 转 485 线连接雷达与电脑，雷达接口参考 “5. 接口线缆说明”。

步骤 2：软件初始化

打开调试软件，选择串口和波特率（默认 115200），单击 “确认”（如图 12，显示 “配置、升级、虚警处理、背景对比、开发设置，波特率 115200、防砸、确认、取消” 界面）。

步骤 3：参数查询与设置

1. 点击 “获取” 按钮，查询雷达当前设置参数；
2. 在对应选项中输入所需设置参数，选择 “重设”，保存雷达参数（如图 13，显示 “升级、背景对比、开发设置，ITS A0800 010 1.29 201118 RC、设置成功、确认” 界面）。

步骤 4：参数说明（表 4-1）

参数	说明
最大前距离	默认 3 米，需根据道闸杆的长度设置
最小前距离	默认 0.2 米，为雷达近距离不检测范围，可根据现场调整
作用左范围	默认 ±0.5 米，直杆可根据实际情况在 ±1.5 米内自定义设置；栅栏广告杆侧限制 1 米不可调
作用右范围	同作用左范围说明
道闸类型	默认道闸类型为 “直杆”，可以根据实际情况自定义设置
人车区分	默认为人车区分模式，可以根据实际情况自定义设置
雷达日志	记录车辆经过时雷达继电器状态
延时	为人车区分延时，匹配落杆时效

• 单击 “重设”，新设置参数在重启雷达后生效；
• 单击 “获取”，获取当前雷达配置；
• 单击 “出厂设置”，雷达恢复默认配置。

步骤 5：背景自学习

1. 直杆类道闸：确保雷达检测区域内没有可移动的目标，将直杆抬起，然后点击 “自学习”（如图 14，显示 “正在自学习中、取消” 界面），等待 6S 后重启雷达即可（如图 15，显示 “自学习结束，请重启雷达、确认” 界面）；
2. 栅栏杆、广告杆类道闸：确保雷达检测区域内没有可移动的目标，雷达连接闸机控制端（详见 5. 线缆接口说明），将闸杆抬起，然后点击 “自学习”，此时闸杆会自动下落，雷达绿灯会出现快闪，待闸杆落到位后使用闸机钥匙 “抬起” 闸杆，待闸杆开到位后使用闸机钥匙 “落下” 闸杆，反复操作直到雷达绿灯常亮（根据不同场景此过程耗时不同，最长耗时 3 分钟，可在雷达检测区域外观察绿灯状态），绿灯常亮后重启雷达即可；
3. 学习后操作：学习完成后，请点击软重启按钮，重新启动雷达。

自学习注意事项

1. “自学习” 时需确保雷达检测区域内没有可移动的目标，如果在学习记录环境背景过程中，有目标进入或经过雷达检测区域，需重启雷达后重新学习；
2. 栅栏、广告杆类道闸，“自学习” 时禁止设置人员站在雷达检测区域内观察雷达绿灯变化，需站在雷达检测范围外观察雷达绿灯变化状态。

步骤 6：雷达干扰查看

初次调试雷达，在环境学习完成后，可通过此功能查看雷达前方是否有干扰：

1. 打开调试软件；
2. 选择 “虚警处理”（如图 16，显示 “道闸 RS485_TT 雷达设置 V297.0，设置、升级、虚警处理、背景对比、开发设置，ITS A0800 010_1.2.9201118 RC，最强点、除点，显示虚警、停止显示、剔除虚警、显示剔除、取消” 界面）；
3. 单击 “显示虚警”，查看目标信息；
4. 单击 “剔除虚警”，剔除虚警干扰，若抬杆检测范围内无目标干扰，则雷达可正常使用。

7. 注意事项

1. 供电电压稳定，以免影响雷达性能。建议单独外接 12V/1A 电源适配器供电；
2. 雷达天线集成在内部，当雷达表面覆盖异物（如水滴、霜冻、雨雪、灰尘等）影响雷达正常工作，应及时清理；
3. 检测环境改变后（如在探测区域安装导流柱、雪糕筒等），请重新学习记录环境；
4. 雷达的检测视场不能存在影响目标检测的物体（如金属栅栏、广告牌、车牌识别摄像机、墙体等），以免对雷达造成干扰；
5. 不建议雷达使用在安装了栅栏和广告牌杆型的单通道混进混出场景中；
6. 有半挂车、水泥罐车等车身空隙超过 1 米车辆出入的场景，建议采用双雷达安装方案或遥控控制闸杆；
7. 本产品不建议在泥泞路面部署，极端天气（暴雨、大雪）可能会影响雷达性能稳定；
8. 通常情况下请按杆长来设检测距离，检测距离稍小于或等于杆长，以防闸杆外有人员或物体通过而被雷达检测；
9. 学习记录环境时，落杆后栅栏 / 广告杆落到地面可能会有抖动，等杆完全落稳后再进行后续操作；
10. 如有因雷达导致的弹杆，请重新学习背景；
11. 减速带等金属强散射物（如铁板）位于雷达正前方时，雷达安装高度为 750-800mm；
12. 如有特殊环境需要安装雷达请先联系我司，再按照建议正确安装。

7.1 常见故障说明

故障现象	可能原因	解决办法
安装后雷达绿灯常亮，不落杆	雷达检测范围内新增强反射物	将强反射物移出雷达视场或重新进行背景学习
人站在雷达前方绿灯不亮	启用了人车区分功能，车触发雷达绿灯亮之后，雷达才开始人车不区分检测	等待车触发雷达绿灯亮后，再观察人在雷达前方时绿灯状态
雷达接道闸控制板 12V 电源后红灯闪烁	供电功率不足	建议外接 12V-1A 电源适配器供电

7.2 包装清单

序号	配件名称	数量
1	雷达	1
2	M16 螺母	1
3	垫片	1
4	线束	1
5	合格证	1
6	说明书	1
