一、抓拍机直接上云配置

该步骤说明仅为对接需要的直接上云协议配置，抓拍机其他参数配置和基线相同。

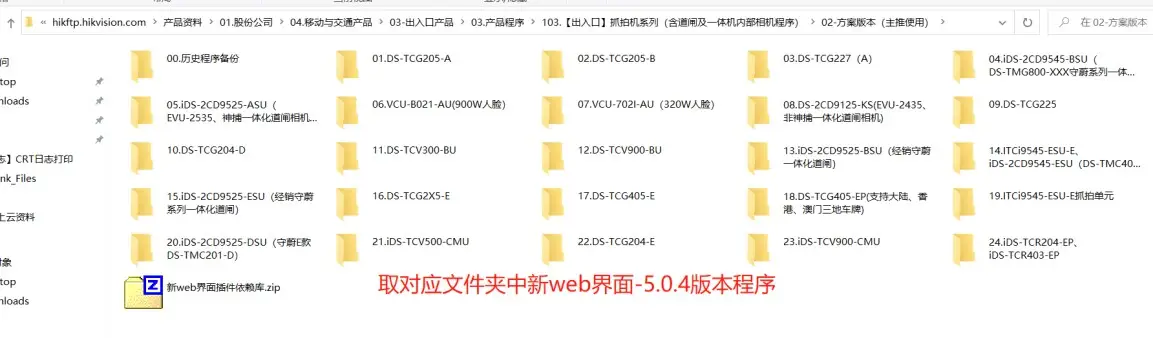

1、 抓拍机升级到指定程序

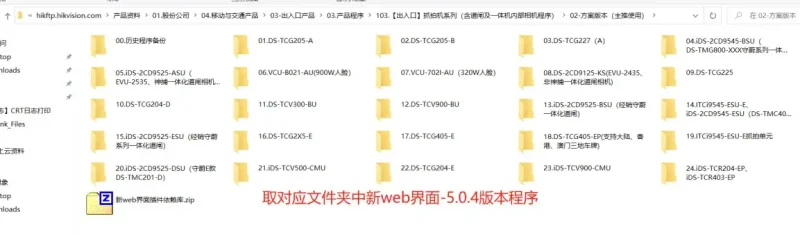

升级程序ftp 途径为：/产品资料/01.股份公司/04.移动与交通产品/03-出入口产

品/03.产品程序/103【.方案版本

出入口】抓拍机系列（含道闸及一体机内部相机程序）/02

下载程序文件后，解压文件，用管理员身份打开 ie 浏览器，登录抓拍机 web网页升级：

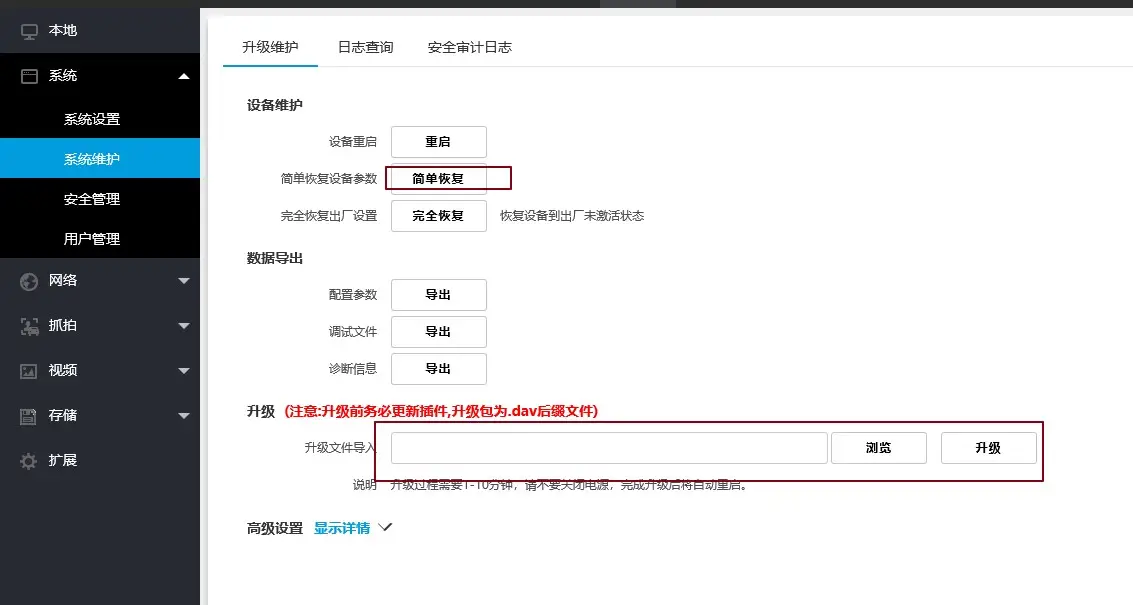

2、 第一次升级先简单恢复

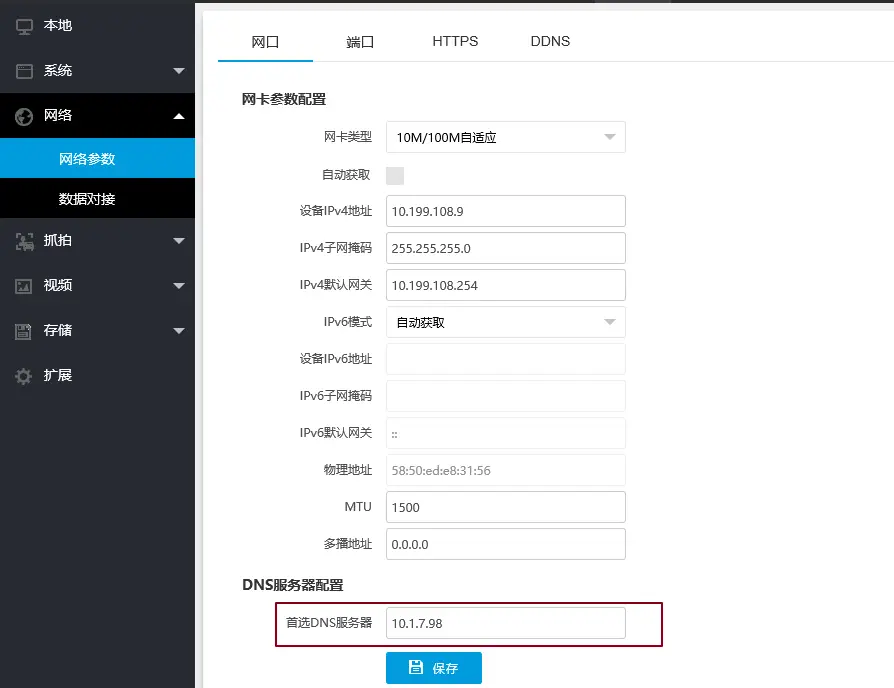

3、 配置DNS 服务器

在web 页面，网络-网络参数-网口菜单下：

不知道 DNS 服务器时，可在同一个网段 pc 端中进入 dos 操作界面 ，输入

ipconfig /all 就会出现DNS 域名服务器地址，或者可以尝试 114.114.114.114。

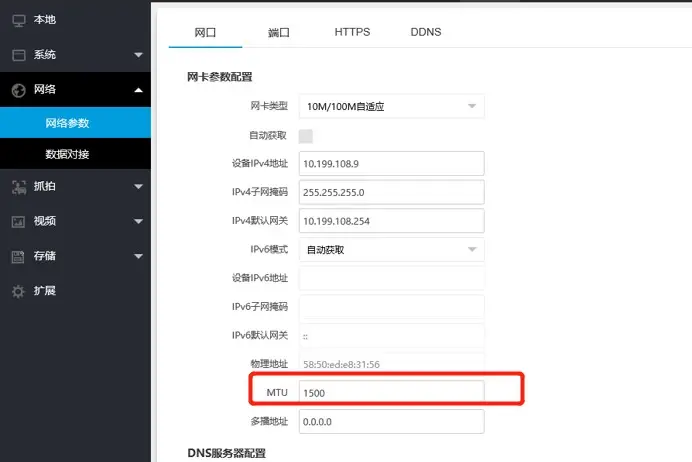

4、 检测现场MTU

抓拍机默认 MTU 是 1500，现场的网络环境中的 MTU 可以用 ping 大包的形式进行测试：

1、 ping1500 的大包：

ping open-mediarecoder.oss-cn-hangzhou.aliyuncs.com -l 1500

如果上述命令可以ping 通，则不需要进行修改

2、 如果 1500 的大包不通，ping 下 1400 的大包 ping open-mediarecoder.oss-cn-hangzhou.aliyuncs.com -l 1400 ping 通后，将抓拍机 MTU 修改为 1400

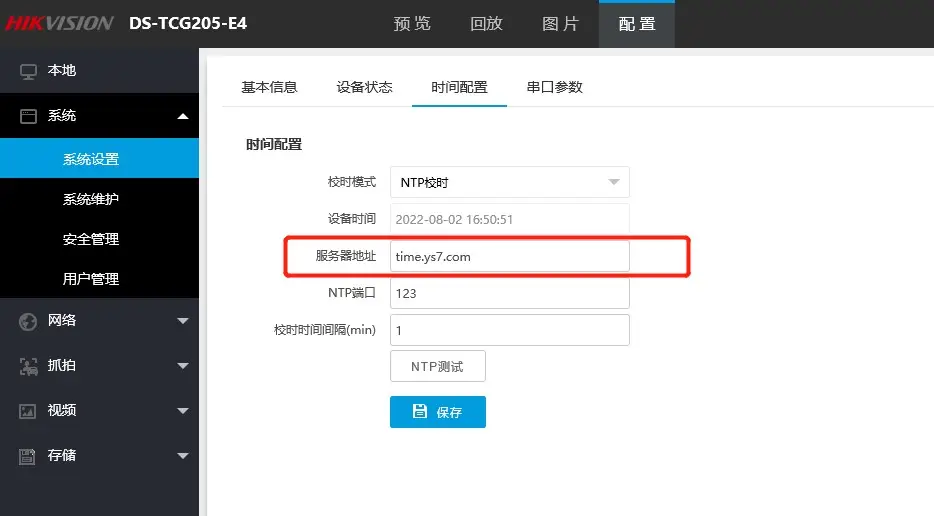

5、 时间设置

选择NTP 校时方式：

目录：配置-系统-系统设置-时间设置校时模式：NTP 校时

服务器地址：time.ys7.com 如测试失败可使用：ntp.ntsc.ac.cn 或 ntp1.aliyun.com

NTP 端口：123

点击 NTP 测试按钮，提示测试 NTP 成功即可。点击保存

6、 直接上云协议配置

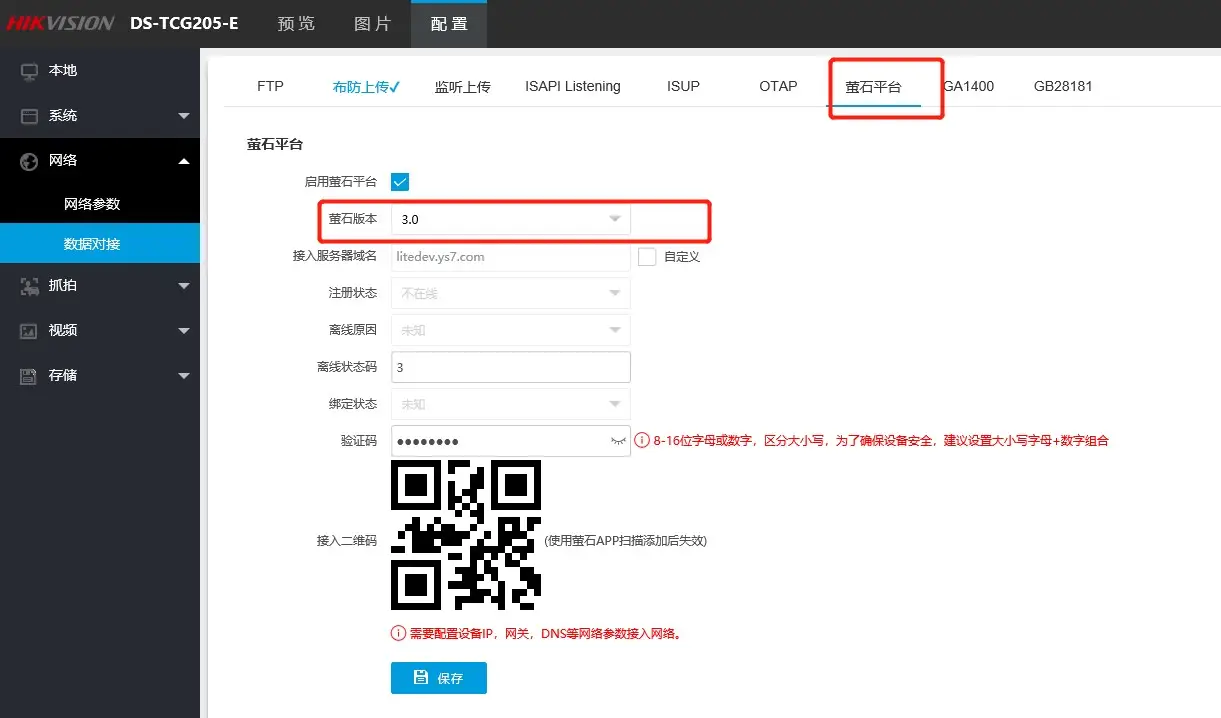

目录：配置-网络-数据对接-萤石平台

点击启用萤石平台：

• 萤石版本：3.0
• 接入服务器域名：litedev.ys7.com
• 注册状态:是否在线
• 验证码：8-16 位字母或数字，区分大小写，用作平台上线时填写

7、 萤石云修复

如果以上配置完成后，重启抓拍机后注册状态还是不在线，需要检查下是否需要修复。

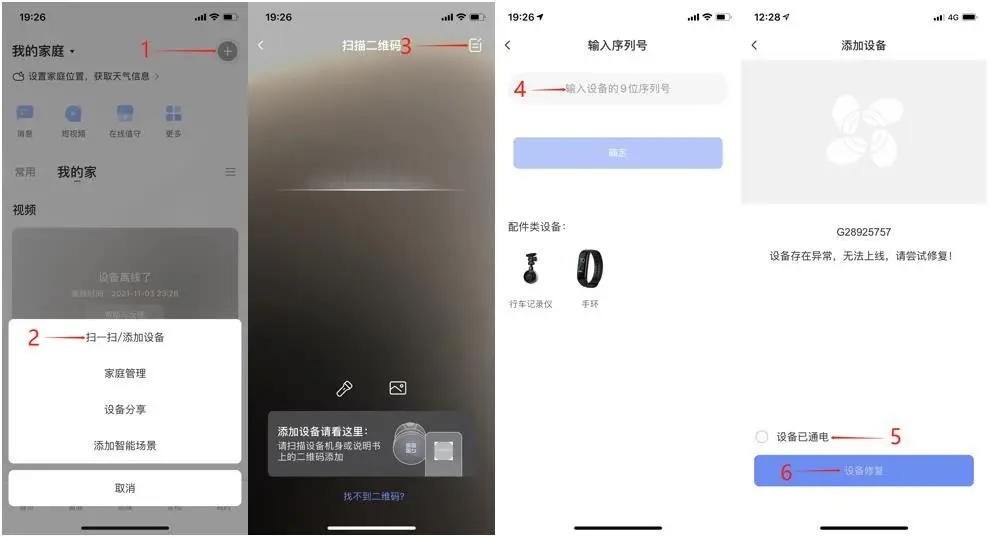

下载安装萤石云视频APP，点击添加设备，输入序列号，会提示修复，进行修复后，刷新抓拍机网页注册状态在线即可。

8、 ISAPI_OTAP（直传模式）配置

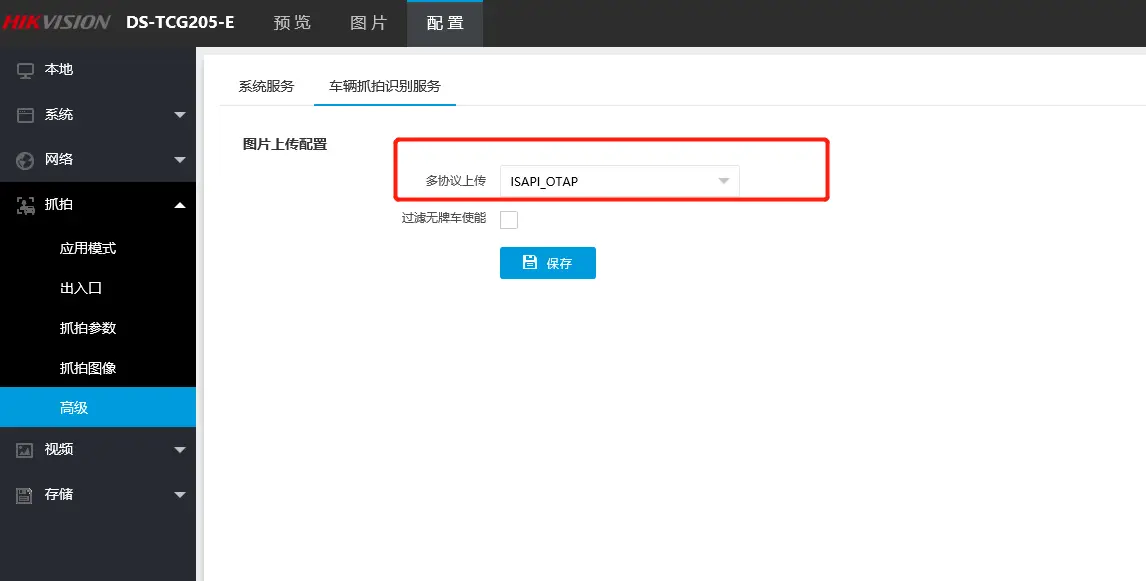

开启多协议上传

5.0.4 版本：

途径：配置-抓拍-高级-车辆抓拍识别服务多协议上传选择：ISAPI_OTAP

5.1.4 版本：

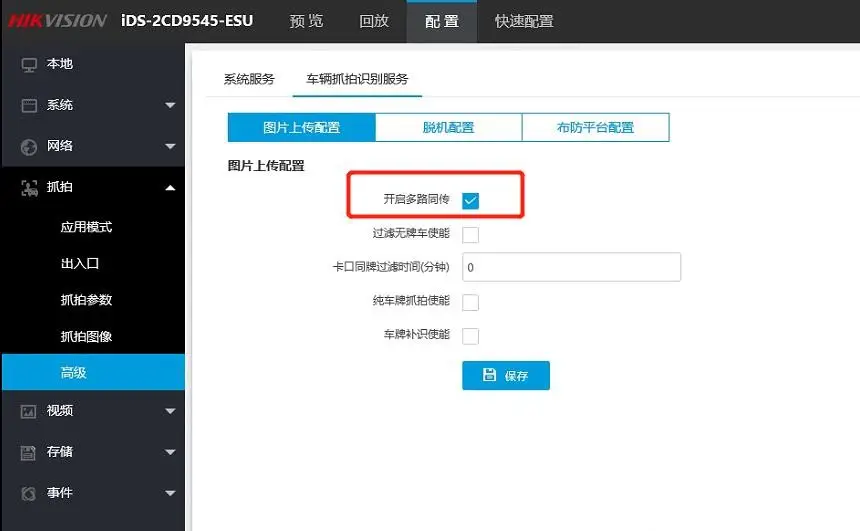

开启多路同传

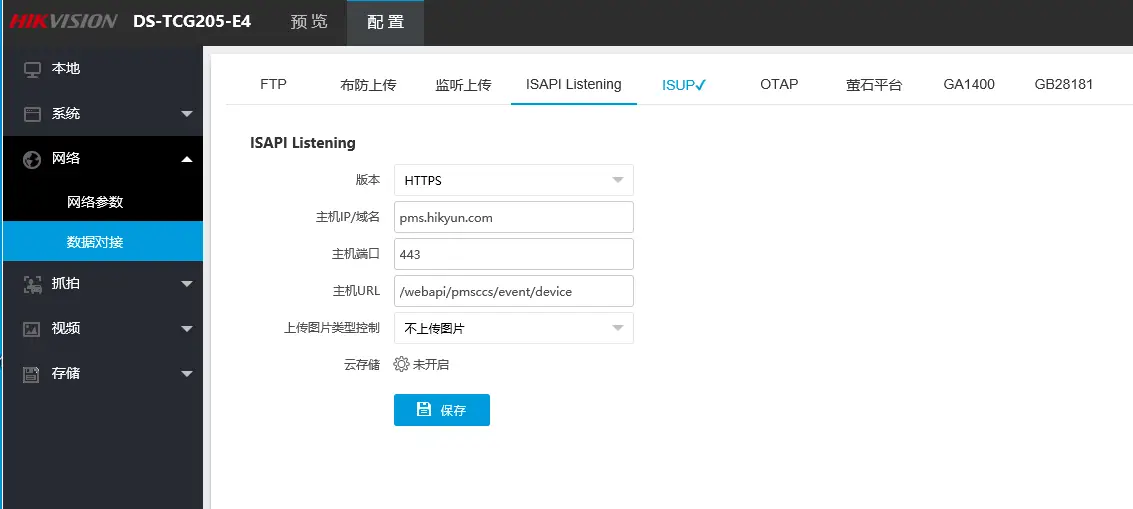

ISAPI Listening 配置（直传模式配置）云帆平台（直传配置）:

• • 版本：HTTPS
  • 主机IP/域名：pms.hikyun.com
  • 主机端口：443
  • 主机URL：/webapi/pmsccs/event/device
  • 上传图片类型控制：不上传图片
  • 云存储：不开启

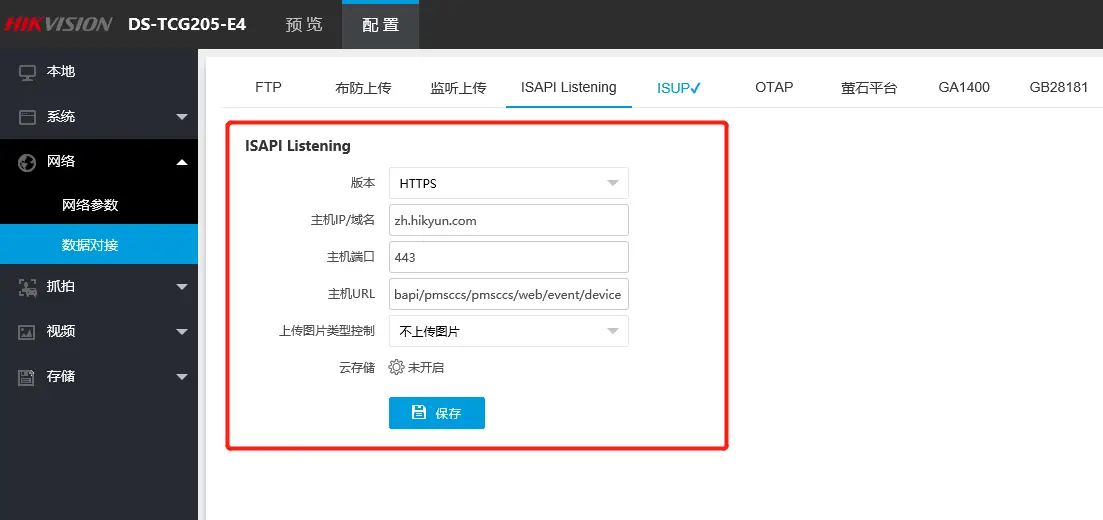

8630 云平台（直传配置）：

• • 版本：HTTPS
  • 主机IP/域名：zh.hikyun.com
  • 主机端口：443
  • 主机URL：/webapi/pmsccs/pmsccs/web/event/device
  • 上传图片类型控制：不上传图片
  • 云存储：不开启

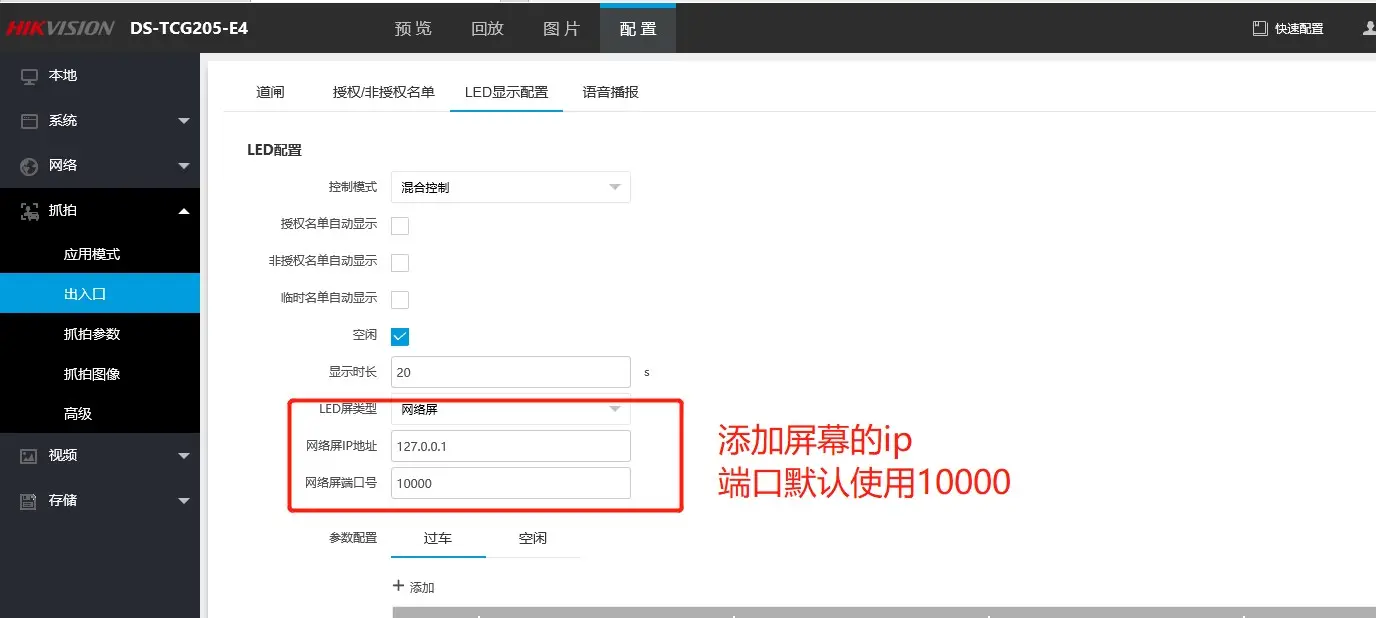

9、 添加 LED 屏

给LED 屏配置网络 ip 后，通过ip 加到抓拍机当中，进行下发显示和播报

10、显示配置

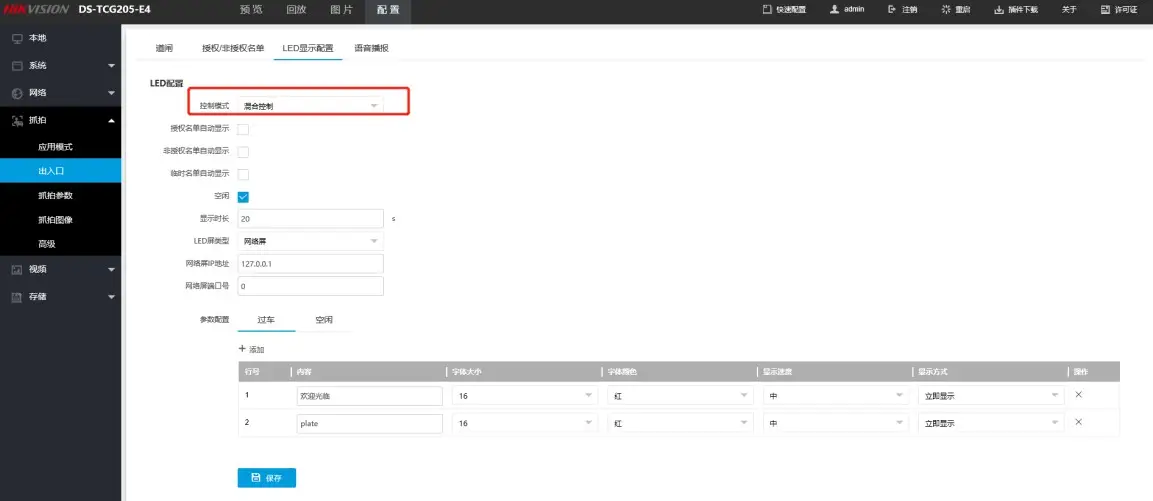

LED 屏配置

使用混合控制模式

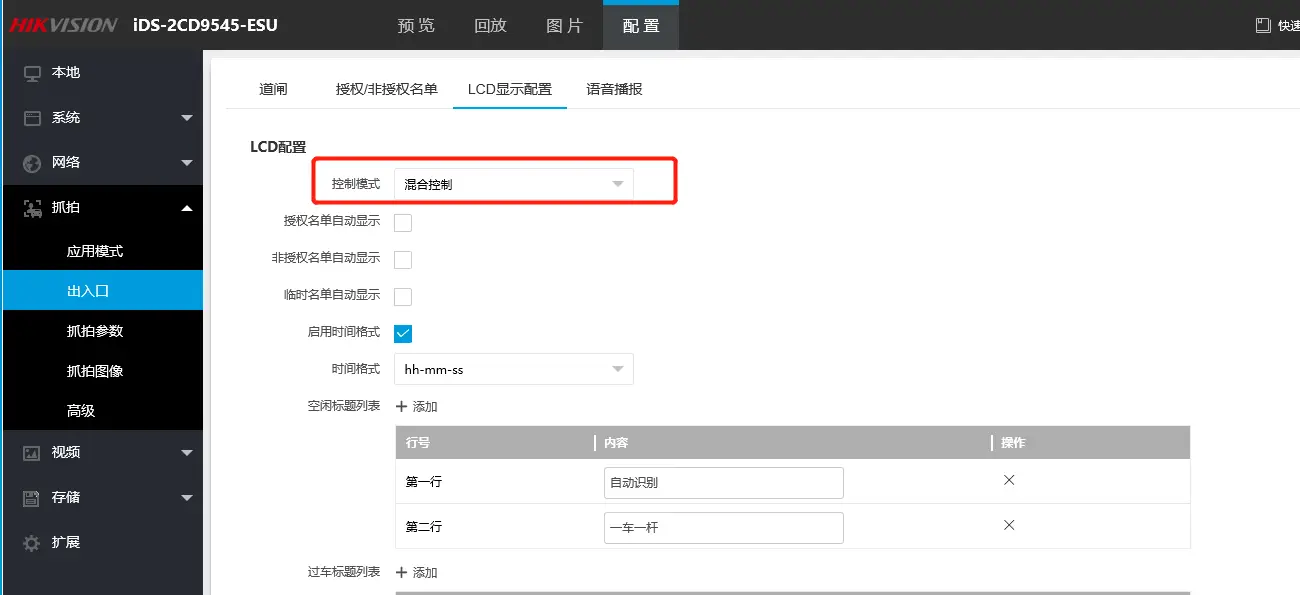

LCD 屏配置

使用混合控制模式

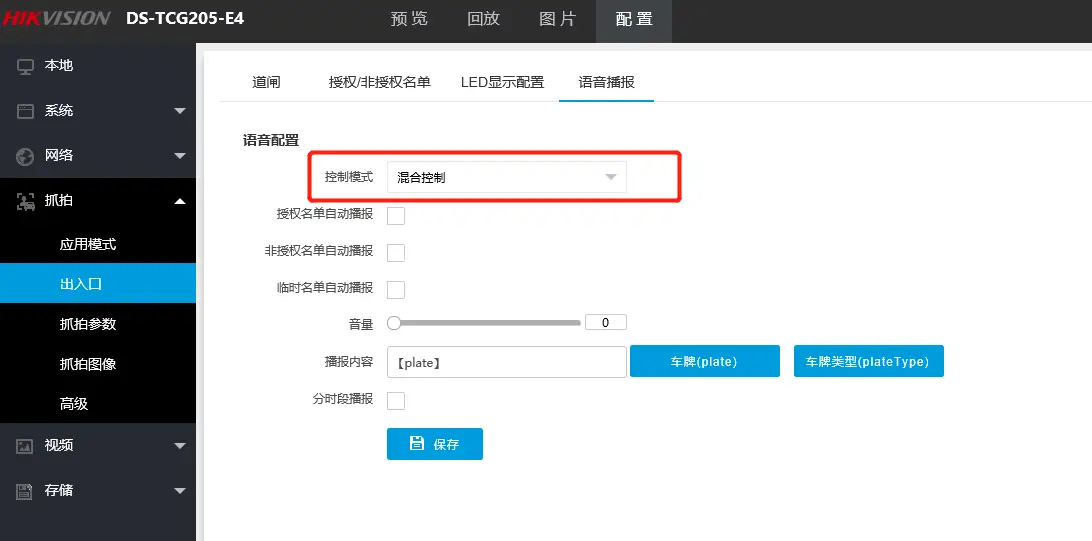

11、播报配置

使用混合控制模式

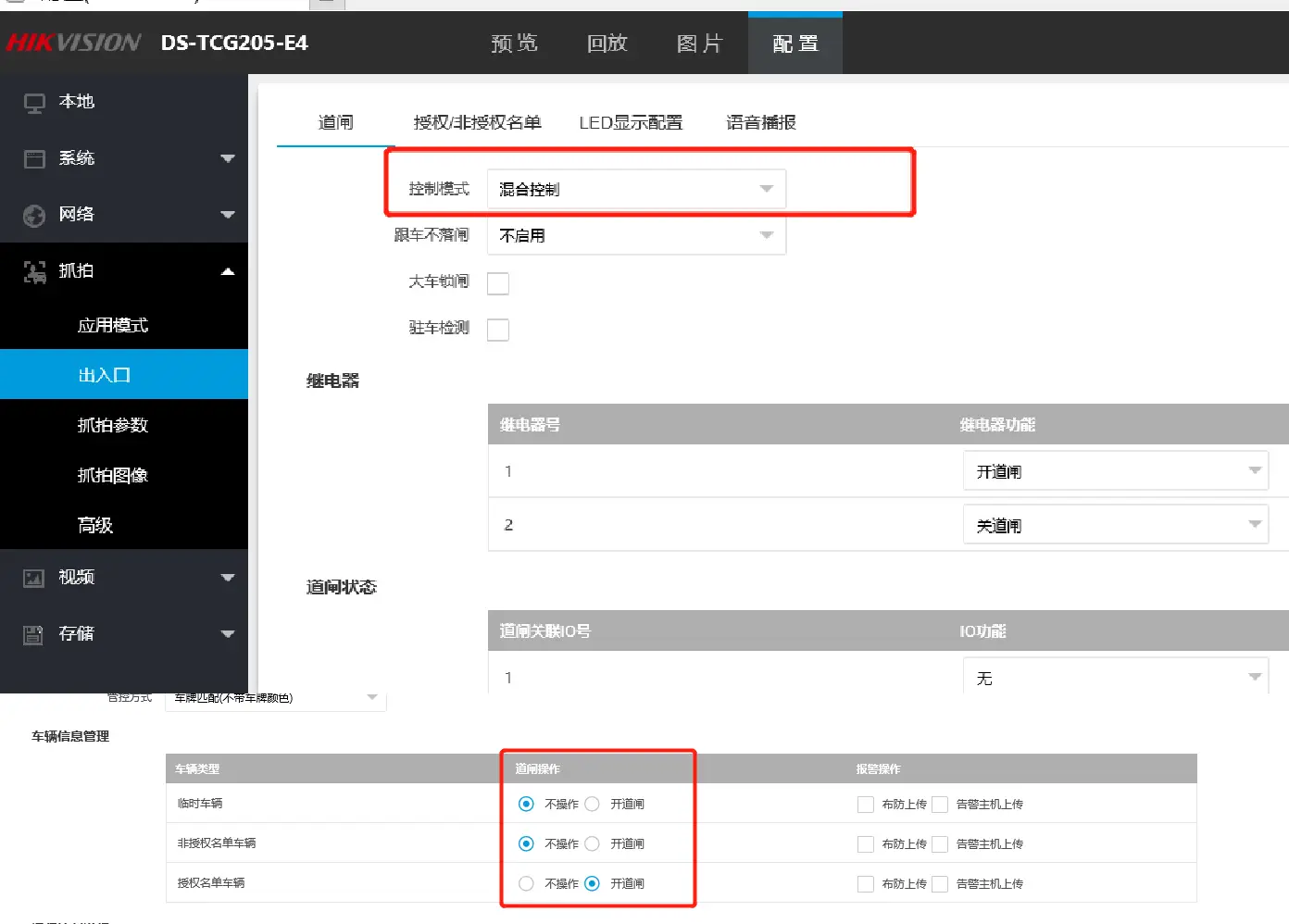

12、道闸控制模式

平台会将固定车下发到抓拍机白名单中，抓拍机可以自己控制固定车开闸，提升开闸速度，其他车辆依然由平台控制。

使用混合控制

二、简单日志查看

OTAP 抓拍机程序自带简单日志存储功能，可以存储 1-2 天的过车日志。注：不能断电，断电后会导致简单日志丢失。

1、 使用管理员模式打开 IE 浏览器

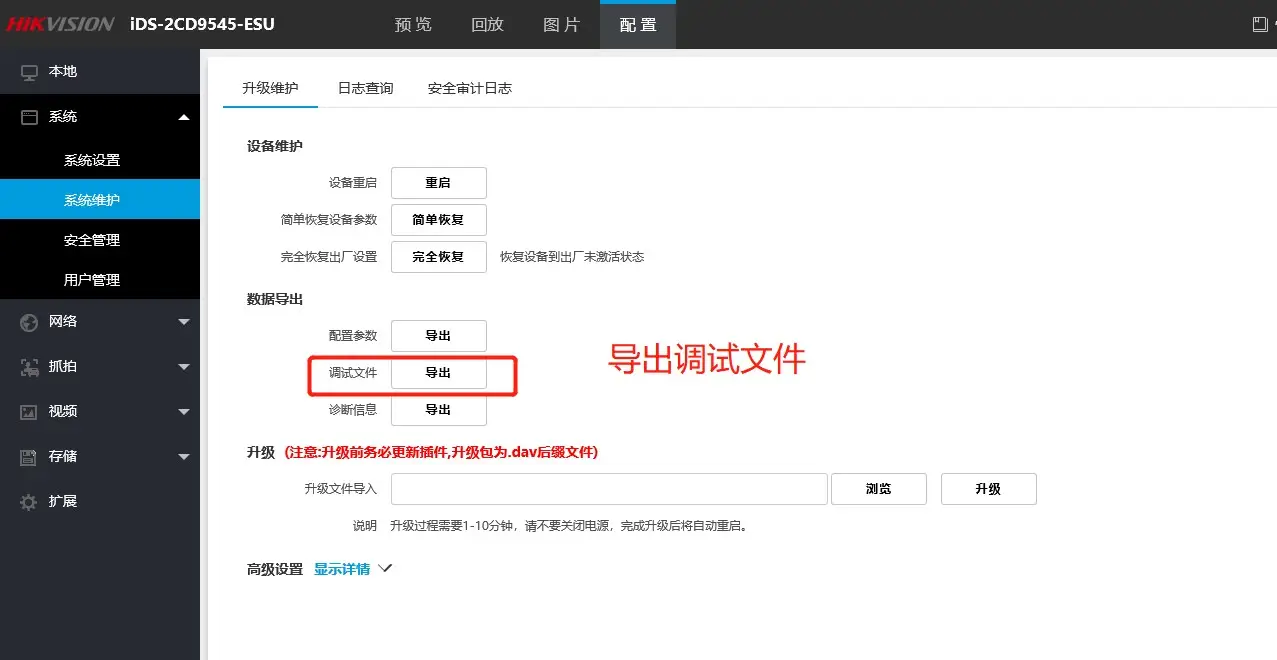

2、 导出调试文件

3、 导出的调试文件后缀改为.tar.gz

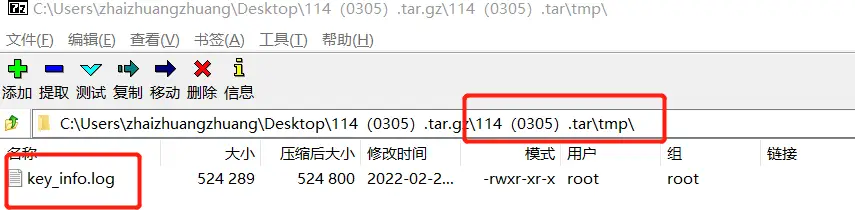

4、 解压两次，得到key_info.log 文件

5、 查看日志信息

三、详细日志命令

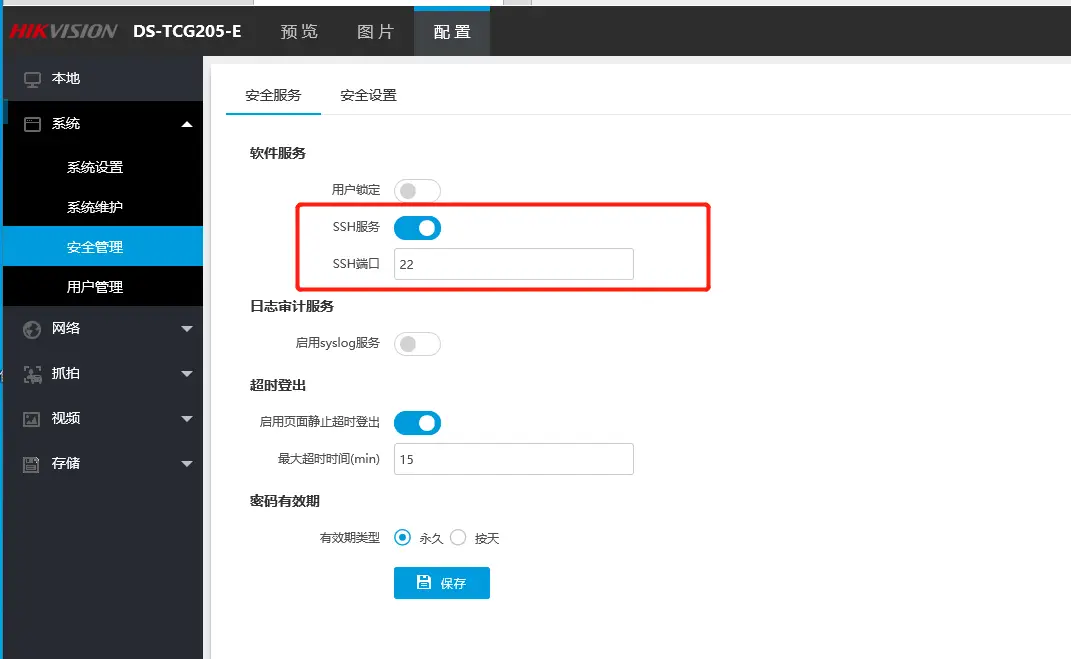

1、 打开抓拍机 SSH 服务

2、 使用 CRT、Xshell 等工具，登录抓拍机SSH

1）输入outputOpen

如果fail，先outputClose 后再outputOpen 2）输入setDebug -l 7 -d 111 -m all
