AIOT 数智停车管理系统华夏相机安装说明书

一、V86 相机配置步骤

登录相机本地后台管理

默认地址 : 192.168.55.100:8000/index.html相机账号 : admin

相机密码 : 123456

1. 配置相机基础网络信息

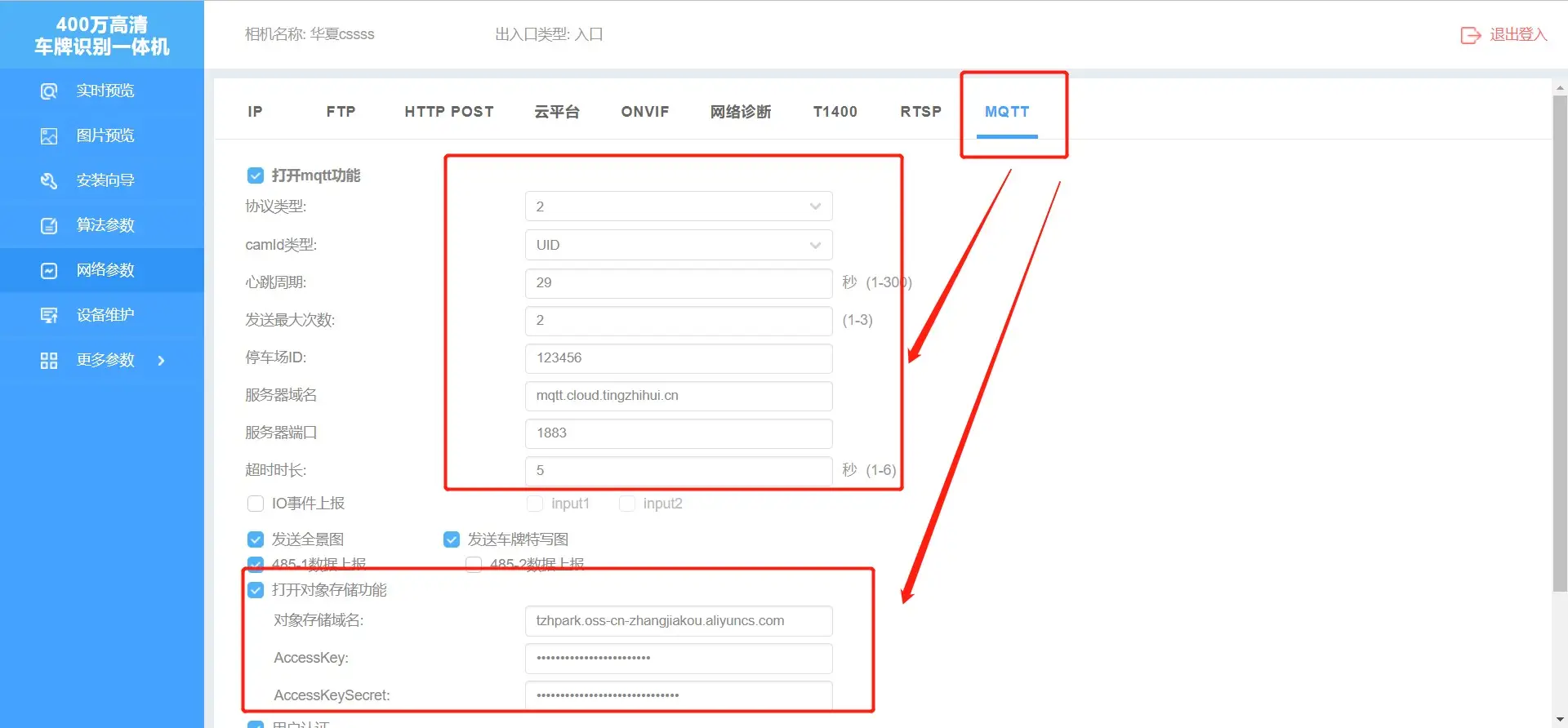

选择网络通讯方式

mqtt 服务正式：mqtt.cloud.tingzhihui.cn

对象存储域名：tzhpark.oss-cn-zhangjiakou.aliyuncs.com AccessKey：LTAI4FvsejseYrZxM46WM3sd AccessKeySecret：2xZSpBsO6wHSg0YeWmFBqpgBGzzitl

注意：上述参数信息，勿传给其他客户

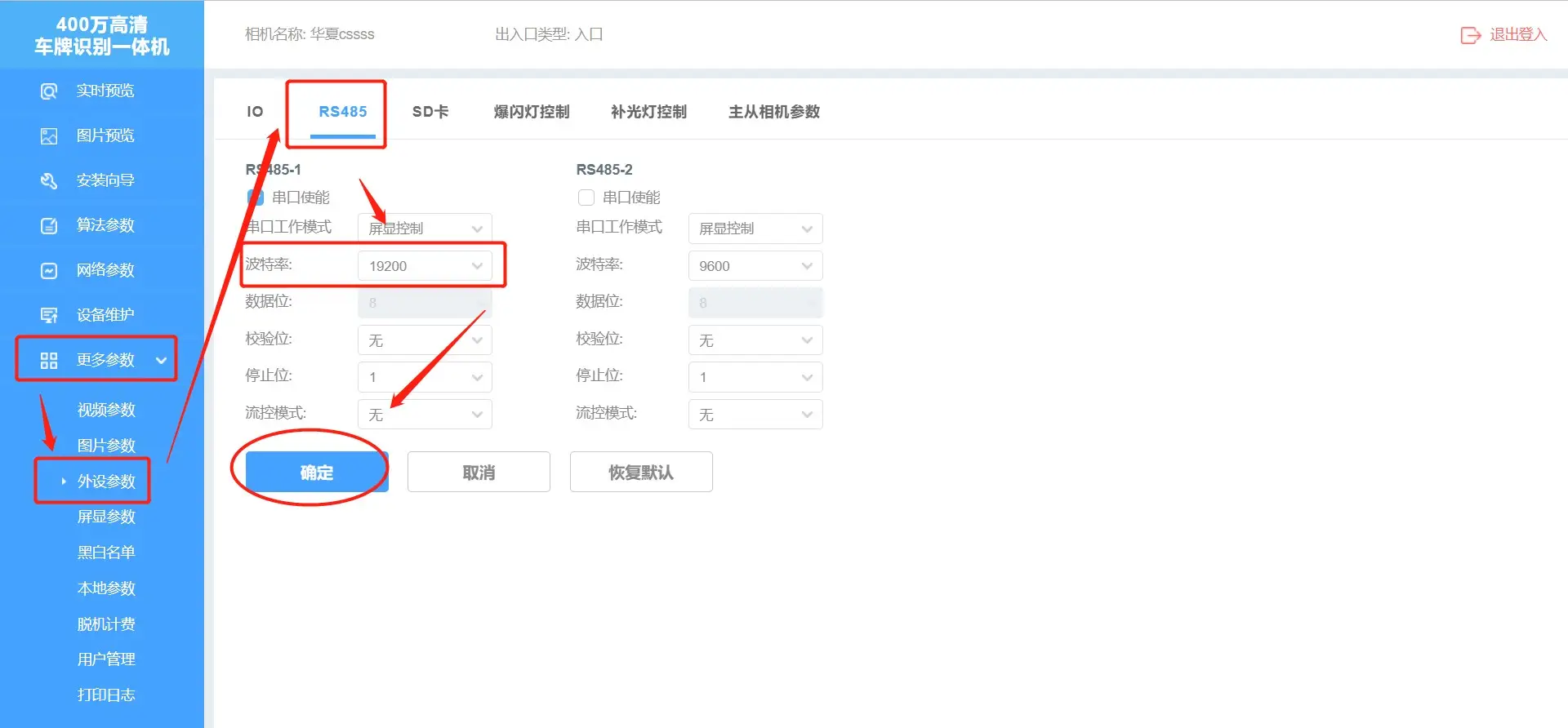

1. 配置屏幕显示控制协议方式
   1. 外设协议 RS485（须选择波特率：19200，否则设备可能不正常显示）

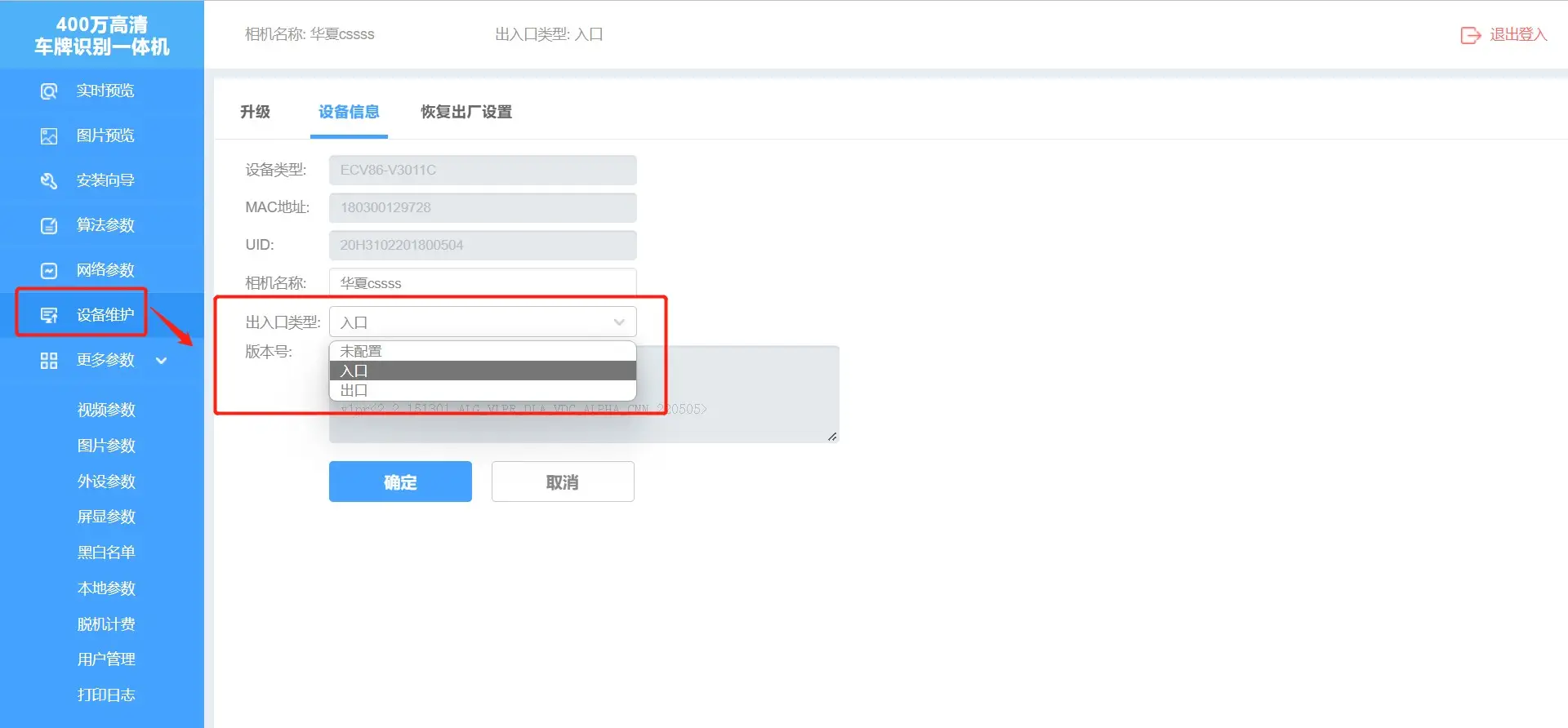

设备维护/设备信息中配置出入口类型，注意: 请正确选择出入口类型设置

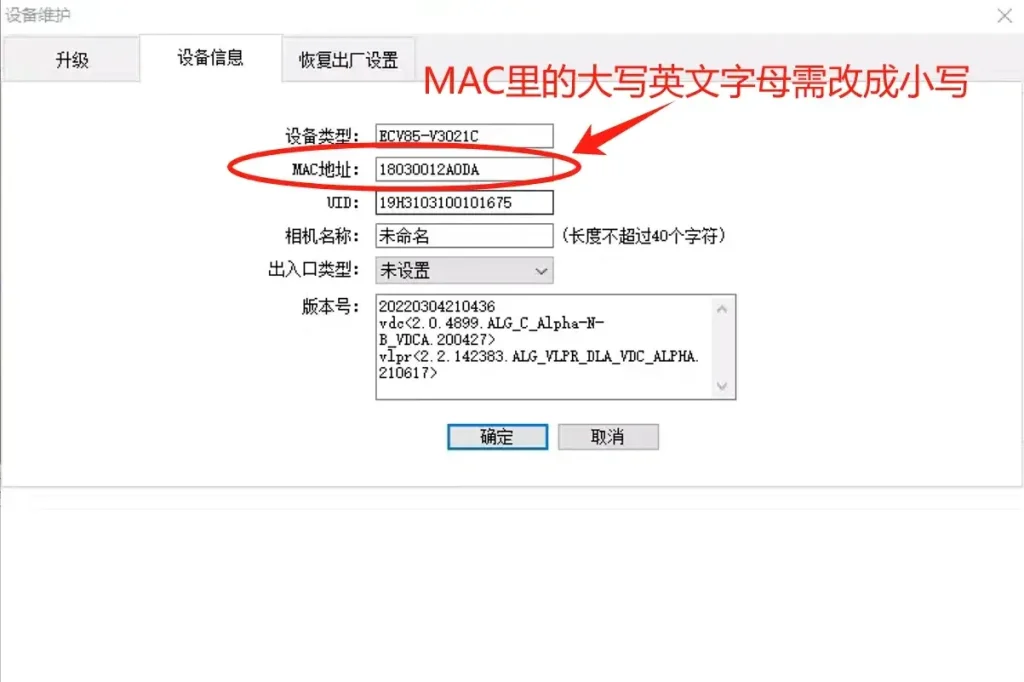

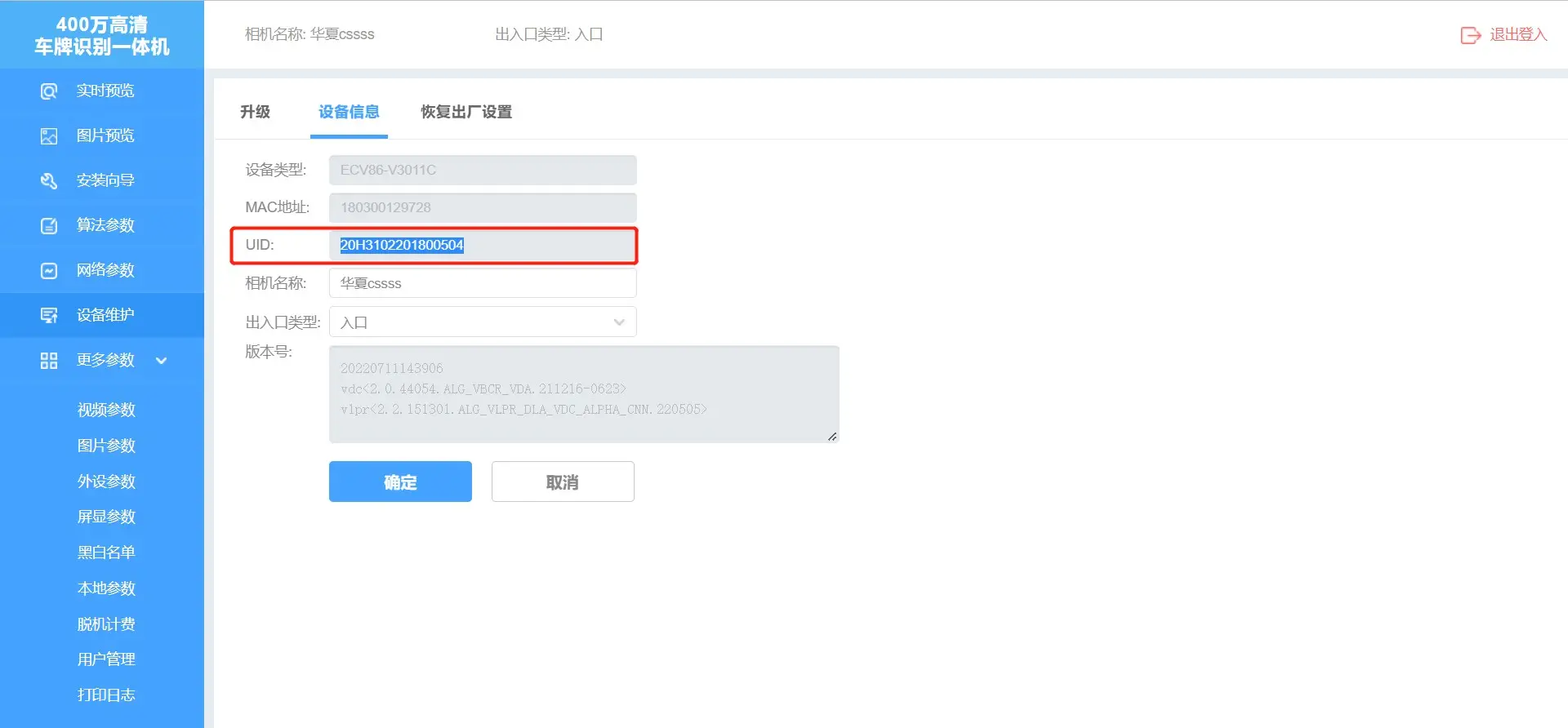

1. 获取设备ID
2. 华夏运维平台进行设备云端添加，请联系我司工作人员
   1. 设备号（发送给我司工作人员）
   2. 设备号可从本地配置中获取（具体获取方式参考本地获取信息）

二、V83/85 相机配置步骤

网络参数配置

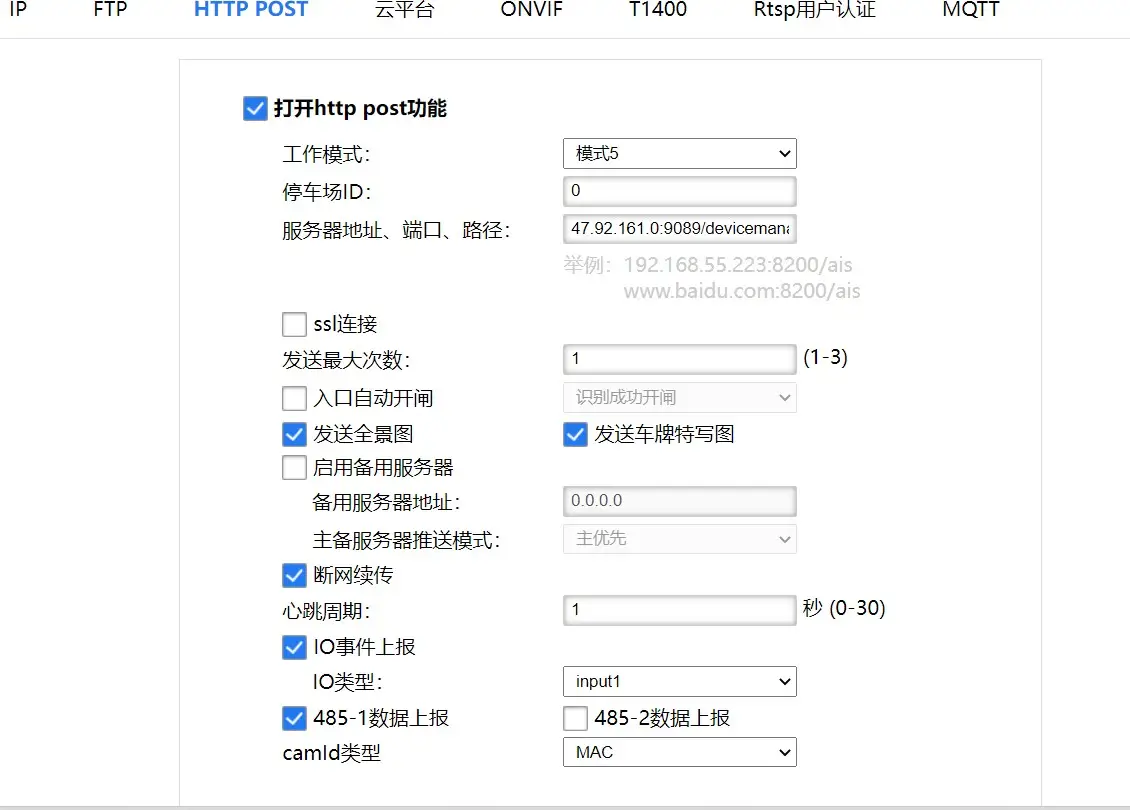

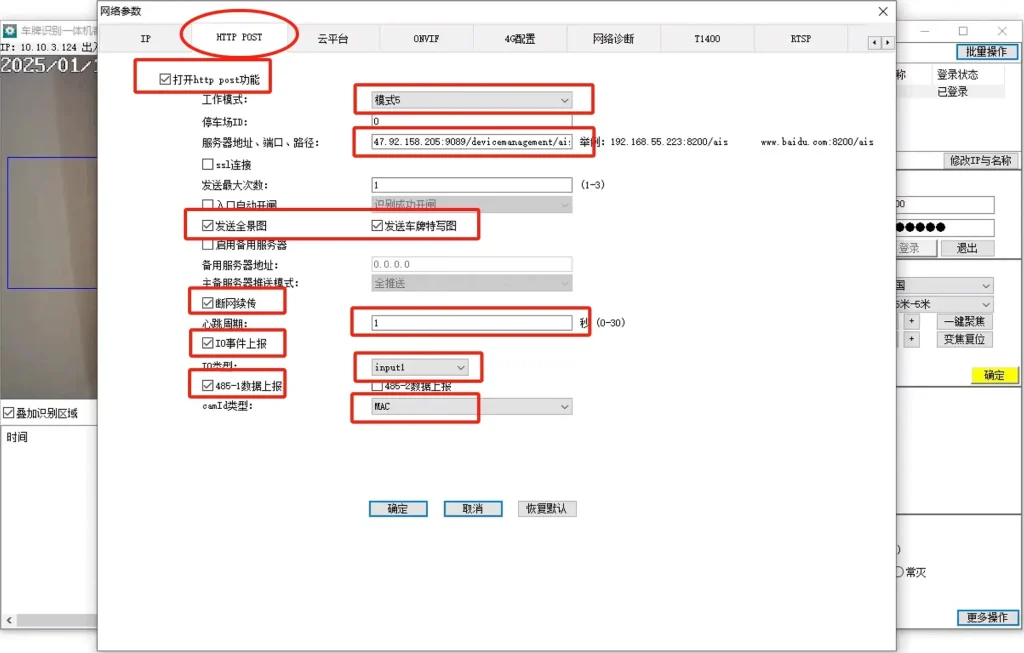

打开 http post 功能

• 1. 选择对应配置项，按上图所属，并填写下方服务器地址、端口、路径内容
  2. 服务器地址、端口、路径：47.92.158.205:9089/devicemanagement/ais

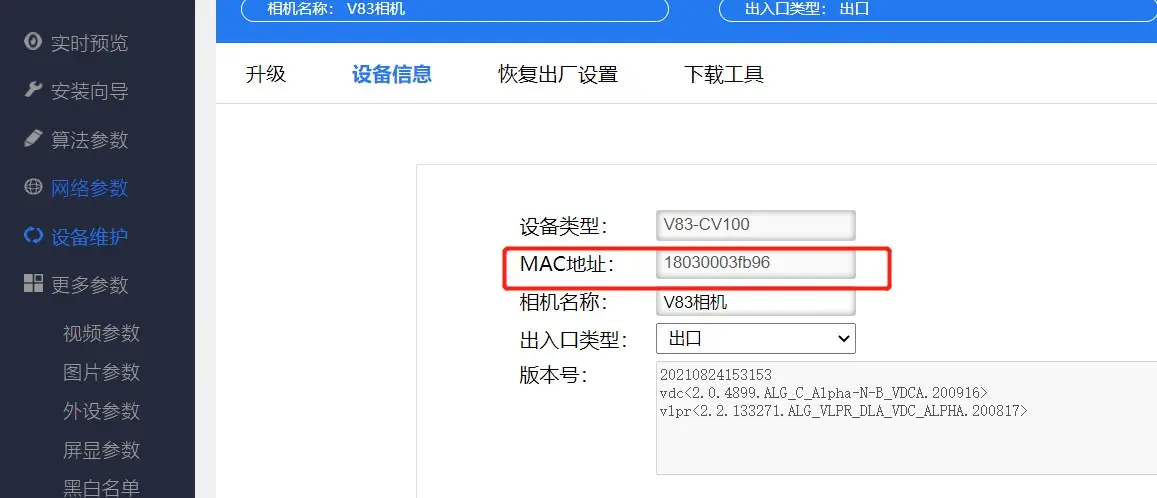

1. 相机编码信息
   1. 复制内容路径：设备平台/设备维护/设备信息/mac 地址
   2. 粘贴 mac 内容至车场系统（车场平台/车场管理/车道管理/相机唯一编码）

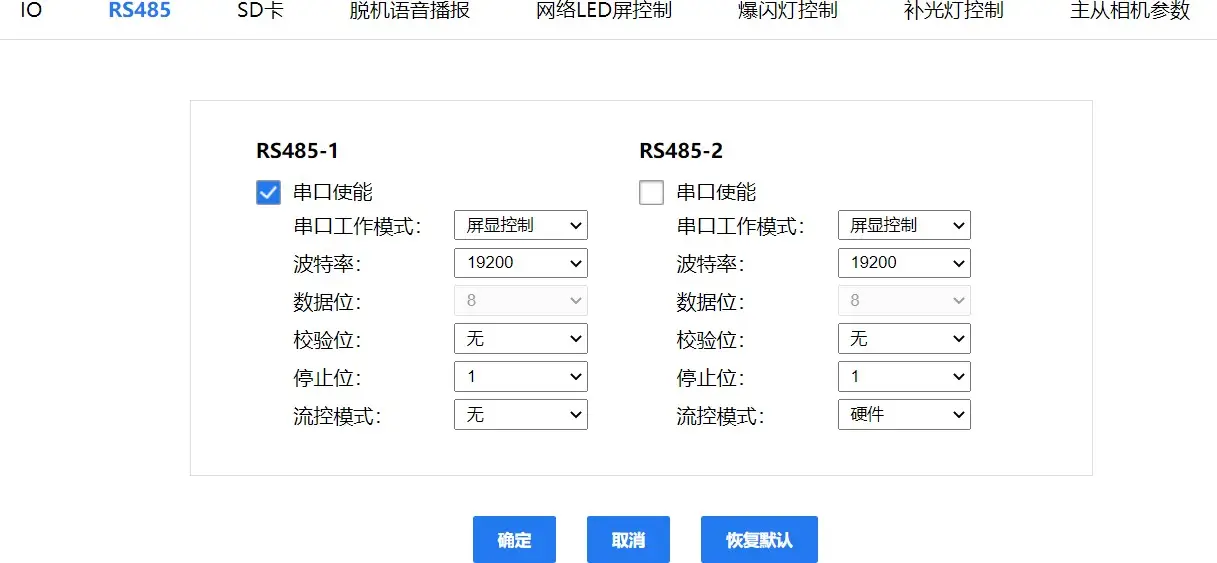

1. 配置 RS485
   1. 按上图配置选项
   2. 只选择一个串口配置

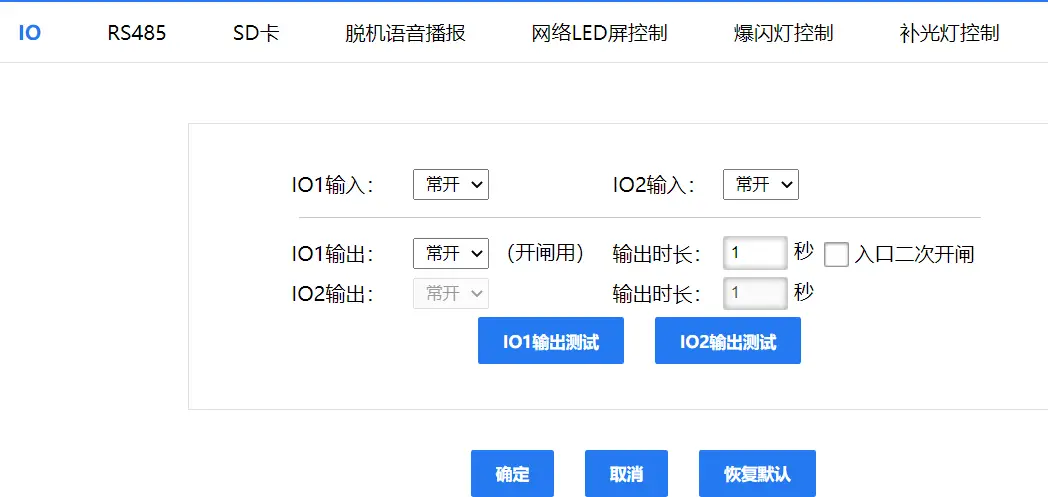

1. 配置 IO
   1. 按上图所示配置

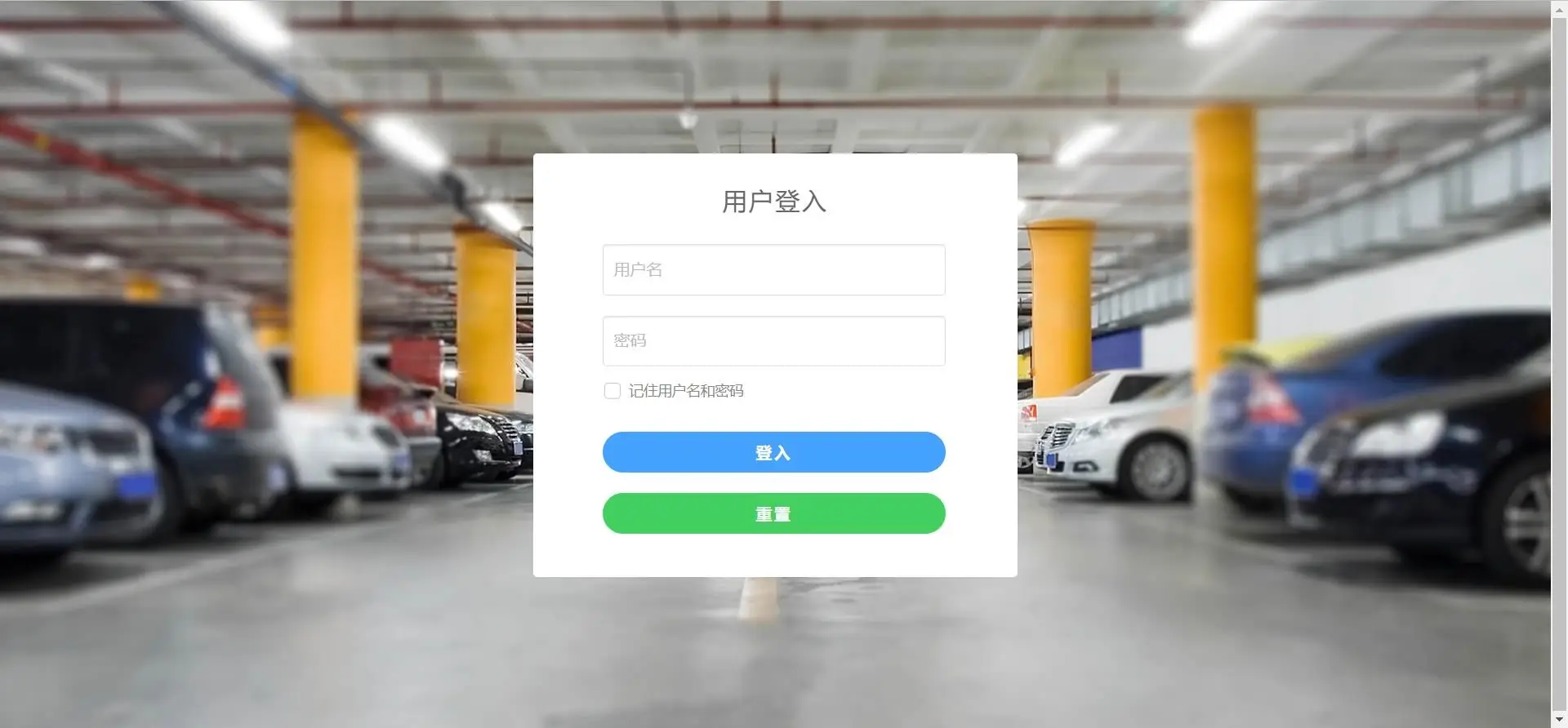

三、登录乾感云 AIOT 数智停车管理系统

1. 配置车道设备

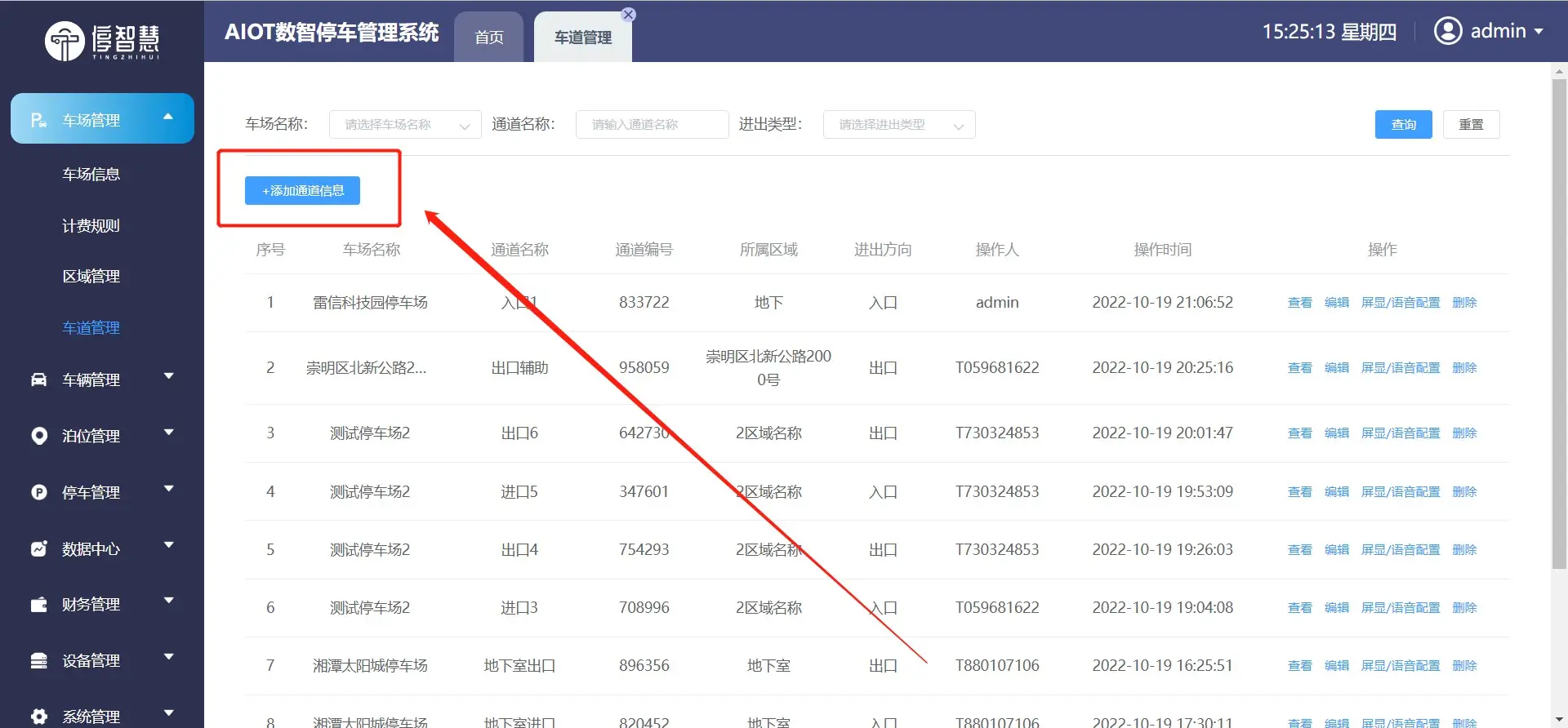

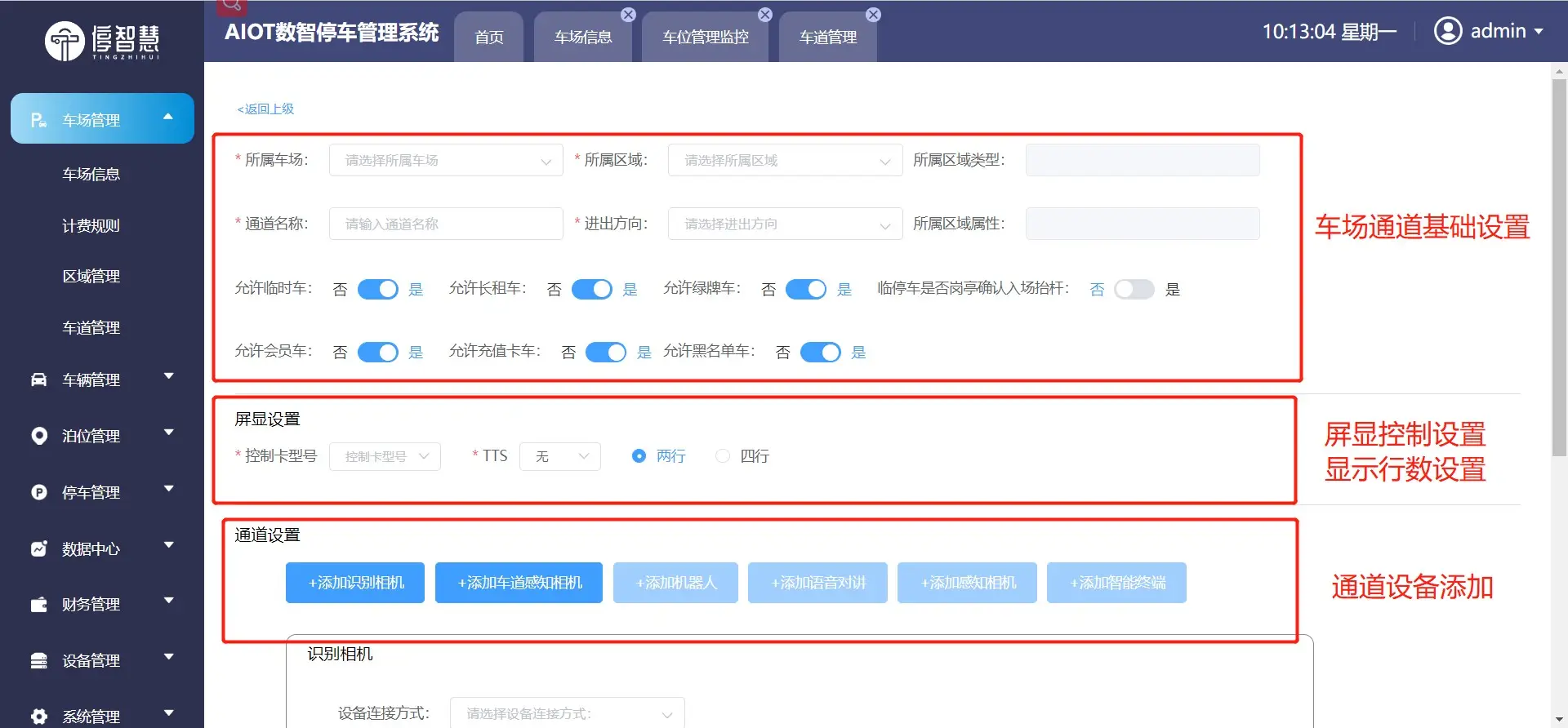

   1. 点击添加通道信息按钮

1. 进入配置信息页面
   1. 选择所属车道、所属区域、根据区域设置类型配置通道名称及出入口方向
   2. 选择屏显控制卡型号及是否 TTS 通讯模式与显示行数
   3. 通道设置可以设置识别相机、感知相机及机器人等语音对讲机与终端监控等智能终端设备

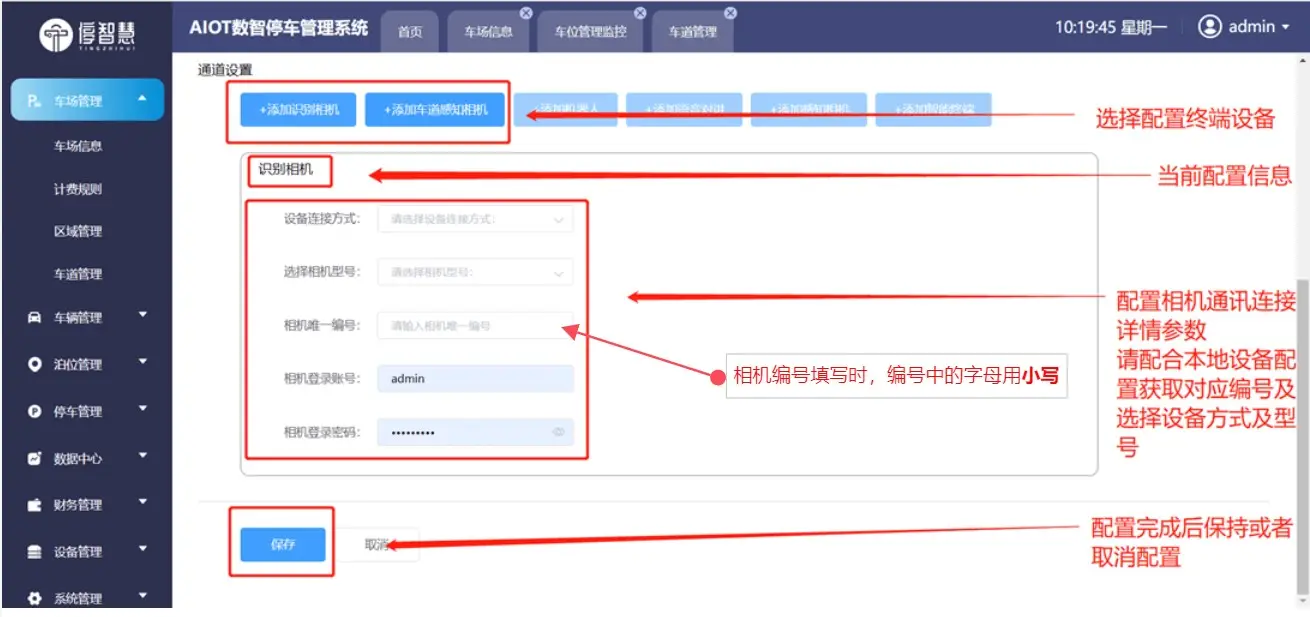

1. 配置通道设备

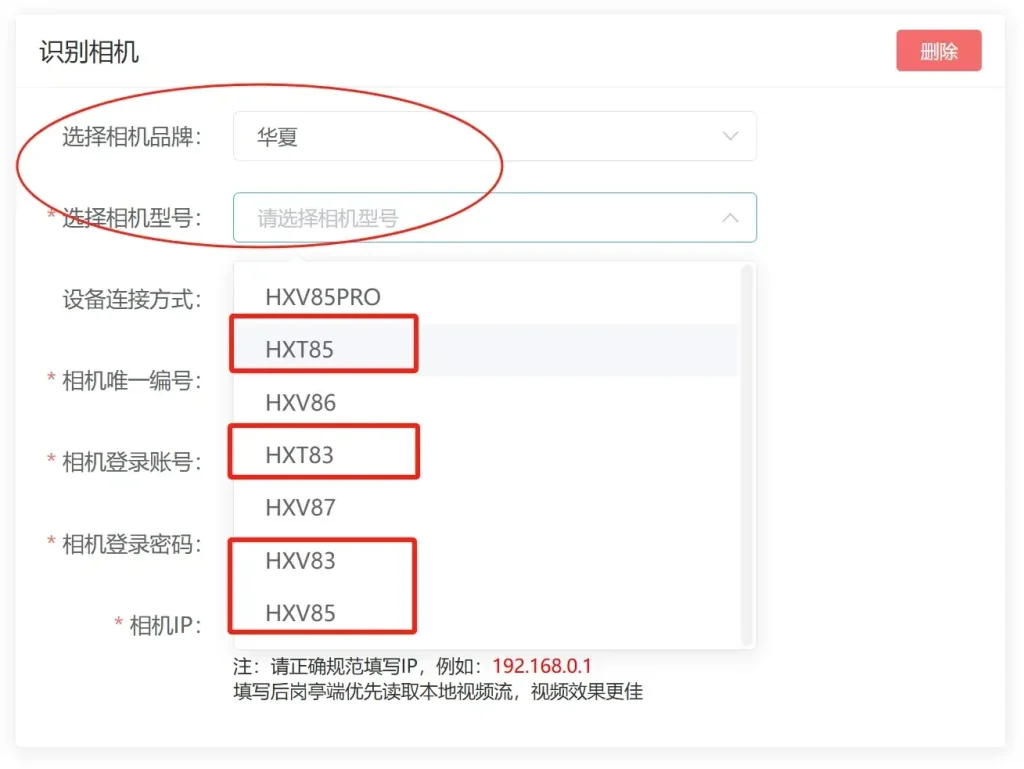

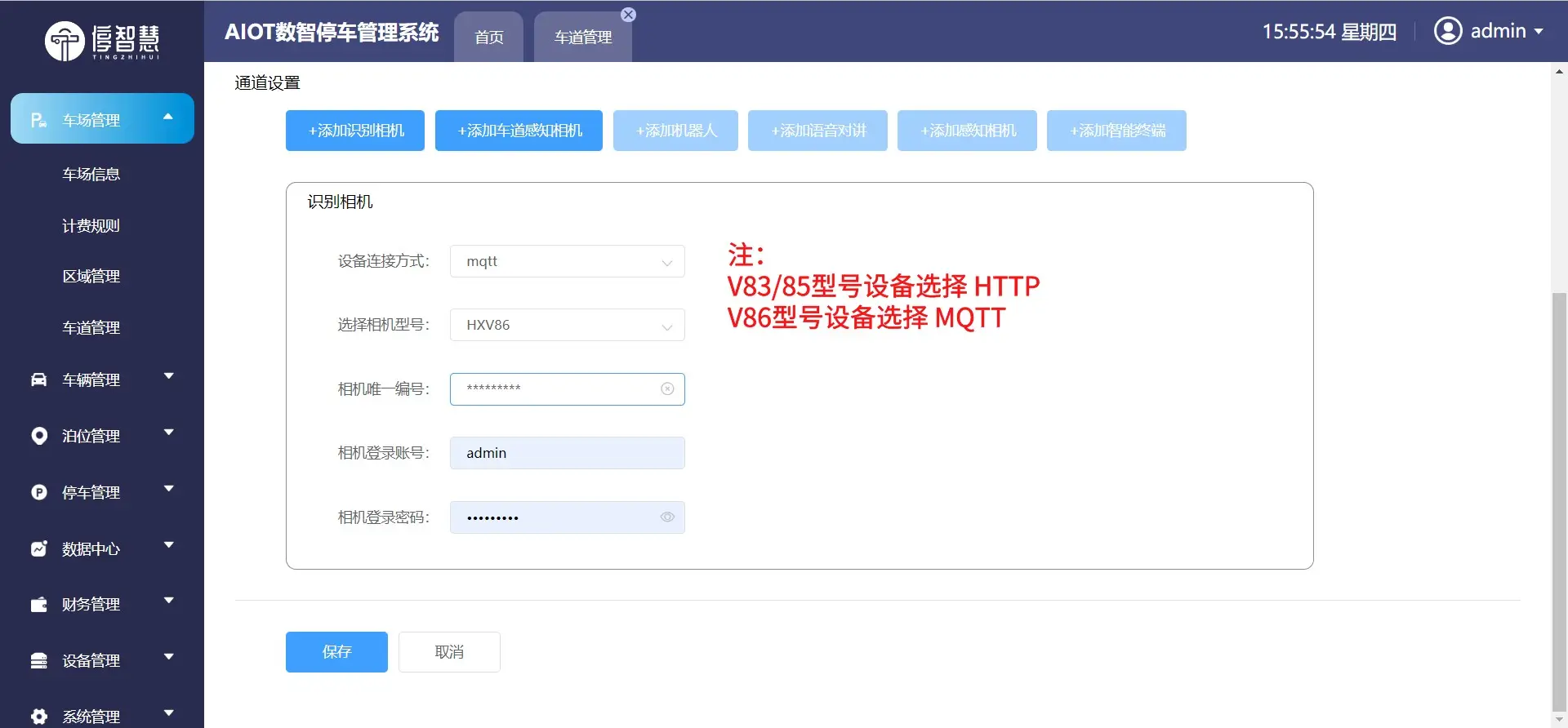

   1. 点击对应相机类型，本次说明以识别相机为例
   2. 选择设备连接方式、设备型号、相机唯一编码（设备编码中字母用小写）、登录账户密码（可根据设备说明书查看）
   3. 可看上图配置图例参考

1. 通道终端设备配置细节
   1. 车场车道基础信息及屏显设置通道设备配置完毕后保存信息

1. 屏显语音配置

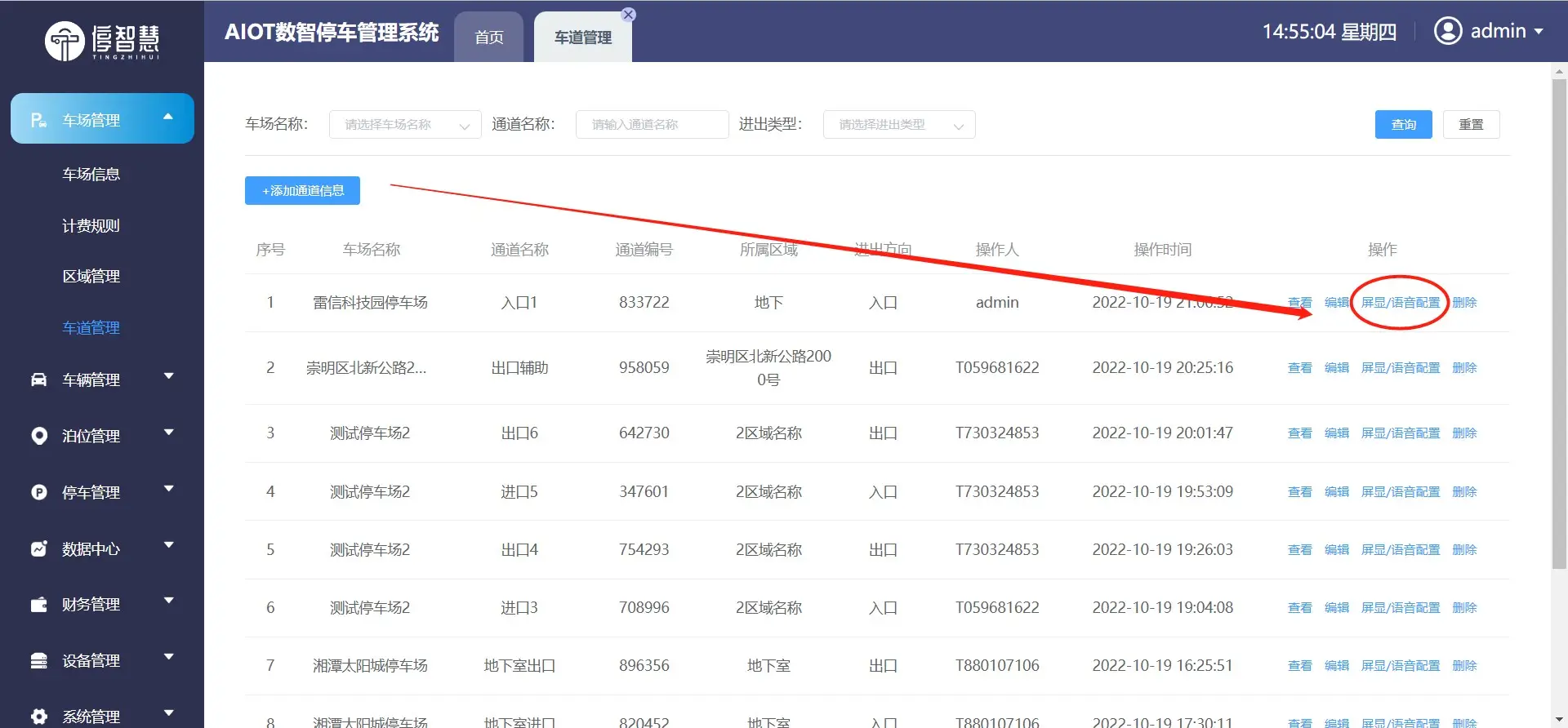

   1. 保存信息后，回到列表页面，可进行车道屏显与语音配置
   2. 点击车道管理列表中的屏显/语音配置按钮

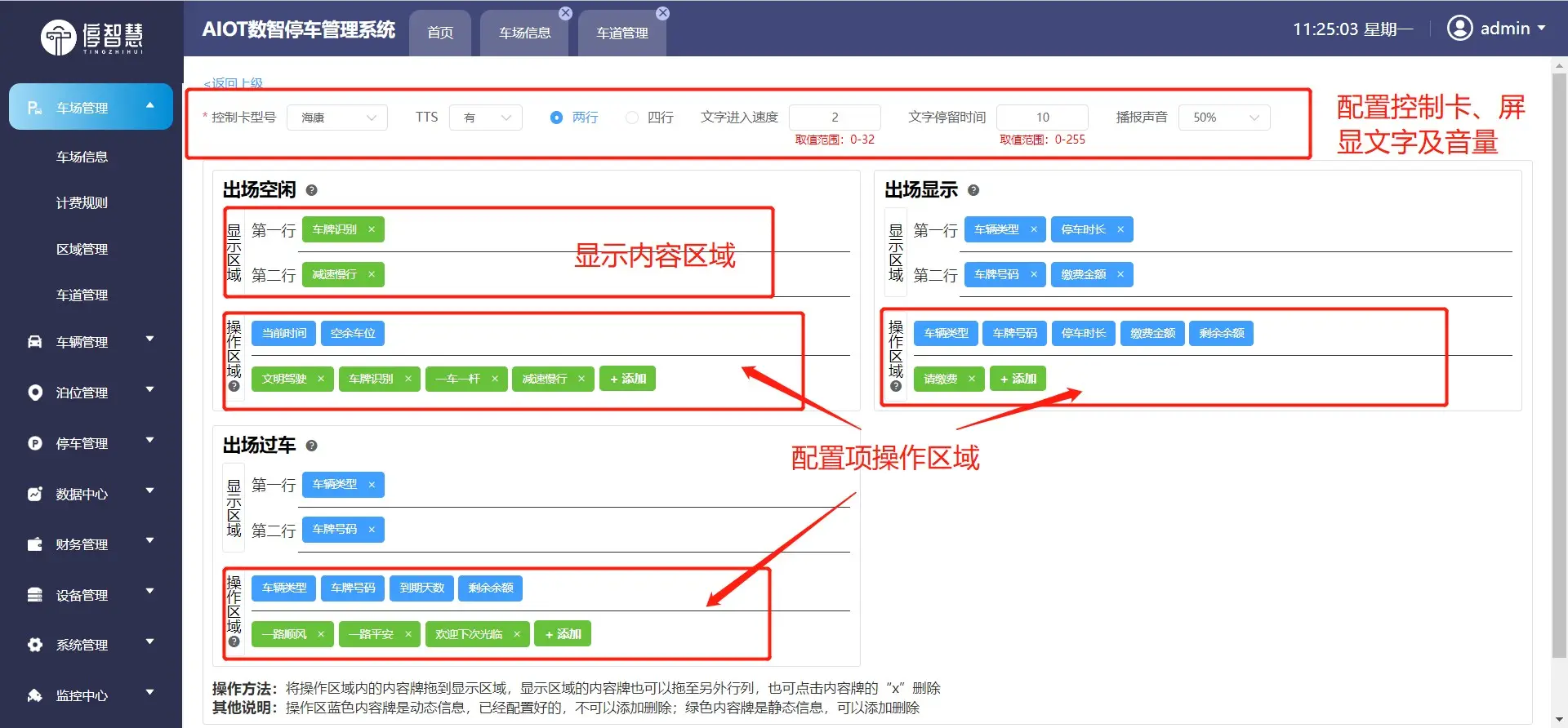

   3. 进入配置页面如下图所示

1. 配置控制卡
   1. 选择控制卡型号、TTS 通讯方式、
   2. 配置文字进入、停留速度及播报音量比例

1. 出场类型分别对应显示区域与操作区域
   1. 显示区默认呈现的是系统初始化配置的信息
   2. 如需调整，可从当前设置类型下放的操作区域拖拽内容至显示区域，调整无误保存即可配置完成

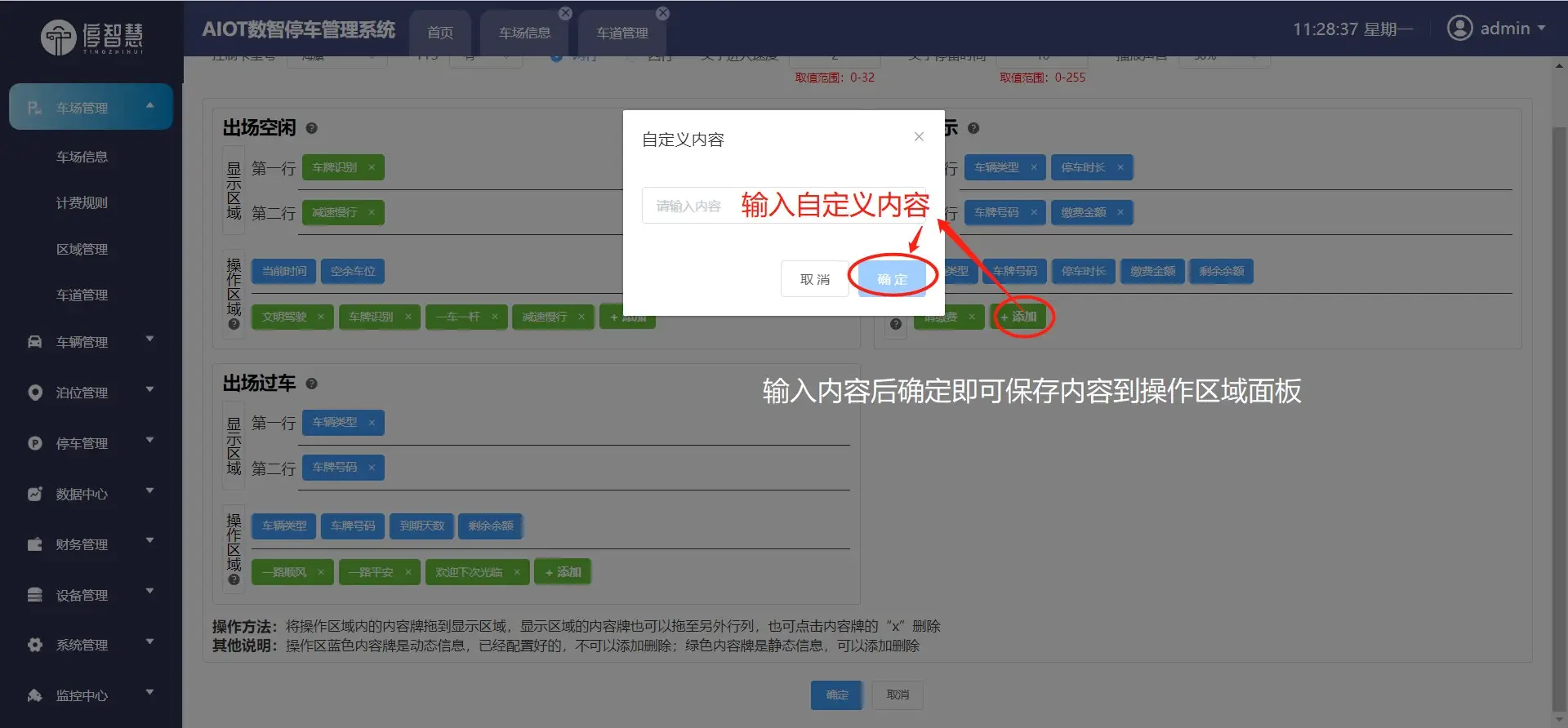

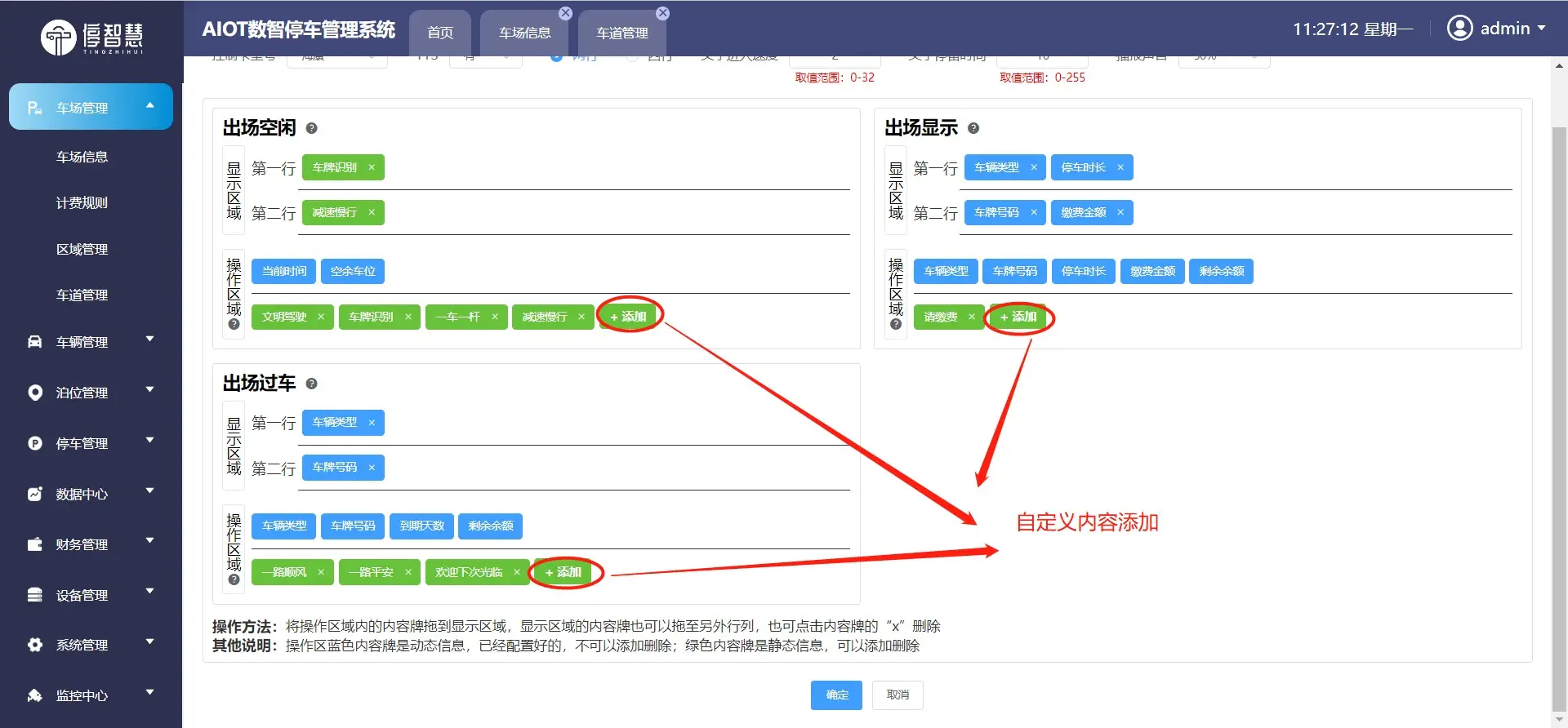

1. 自定义内容
   1. 点击对应出场类型操作区域点击添加按钮
   2. 输入自定义内容，输入后，按钮高亮显示后可点击保存按钮
2. 配置操作说明
   1. 配置屏显区域、入场空闲、入场显示，出场过车显示，将操作区域内的内容牌拖到显示区域，显示区域的内容牌也可以拖至另外行列，也可点击内容牌的“x”删除
   2. 操作区蓝色内容牌是动态信息，已经配置好的，不可以添加删除；绿色内容牌是静态信息，可以添加删除

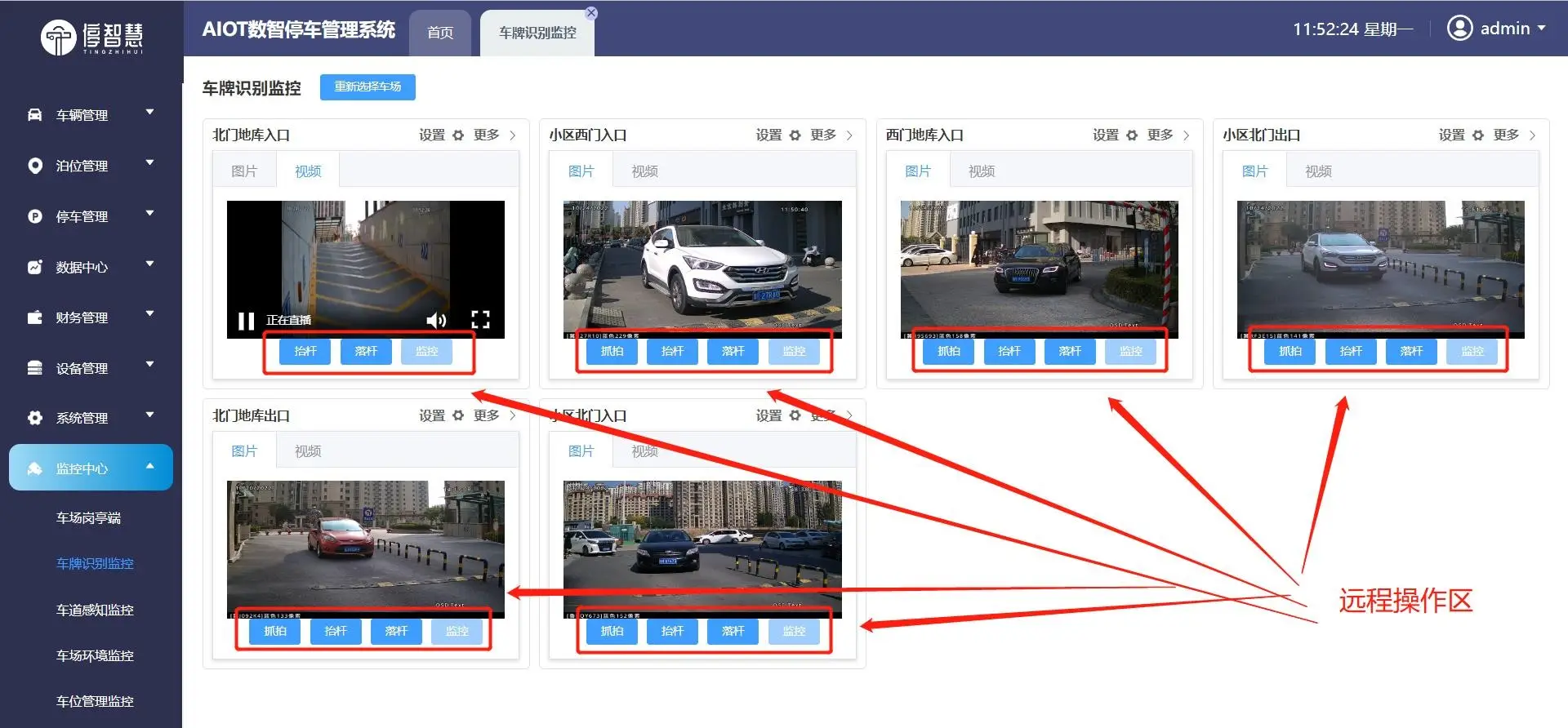

1. 监控设备状态测试
   1. 点击左侧控制中心/车牌识别监控功能菜单
   2. 点击抓拍/抬杆/落杆及监控等按钮
   3. 进行设备通讯状态测试
   4. 如若无误证明配置正确
