智慧停车运营管理云平台

配置使用说明书（停车场接入 PMS、NGS）

（V2.5.3）

杭州海康威视数字技术股份有限公司

目 录

第 一 章 概述 1

第 二 章 云平台配置停车场 2

• 1. 登录云平台 2
  2. 添加场库停车场 2
     1. 步骤一：基础信息 3
     2. 步骤二：业务信息 6
     3. 步骤三：场库系统 错误!未定义书签。

第 三 章 TPE 终端基本配置 8

• 1. 步骤一：对接参数配置 8
  2. 步骤二：第三方接入 10
  3. 步骤三：TPE 子终端级联配置（如有） 10

第 四 章 NGS 网关配置 12

• 1. NGS 下载、安装 12
  2. NGS 配置 12
     1. 步骤一：本地配置 13
     2. 步骤二：云平台配置 14
     3. 步骤三：子系统配置 15
     4. 步骤四：重启 NGS 15

第 五 章 检查云平台数据上传情况 16

第 一 章 概述

该配置说明书仅适用于“PMS 停车场管理程序”接入云平台。

需满足：1、已开通智慧停车运营管理云平台的账号，且已有场库停车场的授权；2、终端设备能够连通互联网。

总体配置流程：

登录平台添加场库

停车场

PMS参数配置

安装配置NGS网关

服务

检查数据上传情况

图1 对接流程

第 二 章 云平台配置停车场

登录云平台

图2 平台登陆页面

浏览器输入https://psp.hikparking.com/#/login 打开云平台，输入已申请的账号密码进行登录。

添加场库停车场

途径：车场管理→停车场库→车场管理→添加

图3 添加场库停车场

步骤一：接入信息

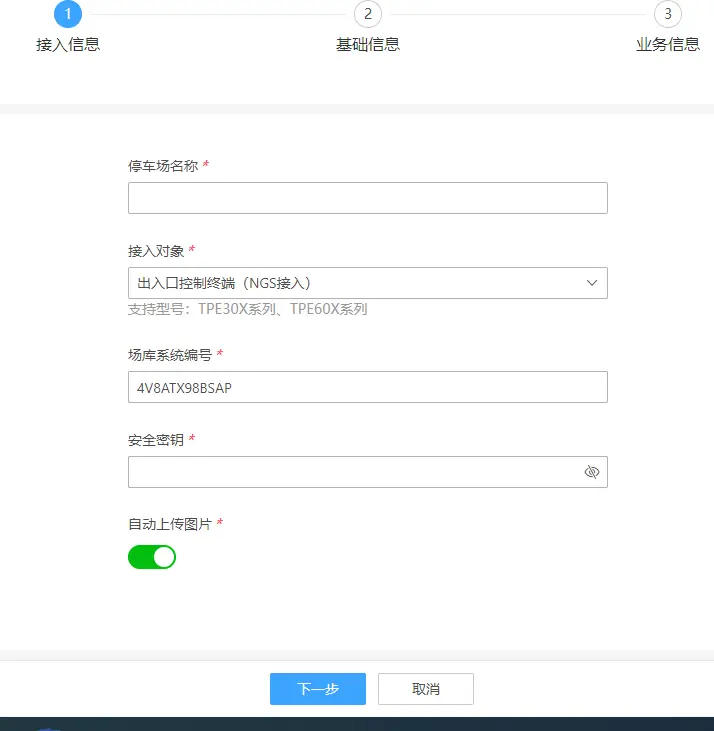

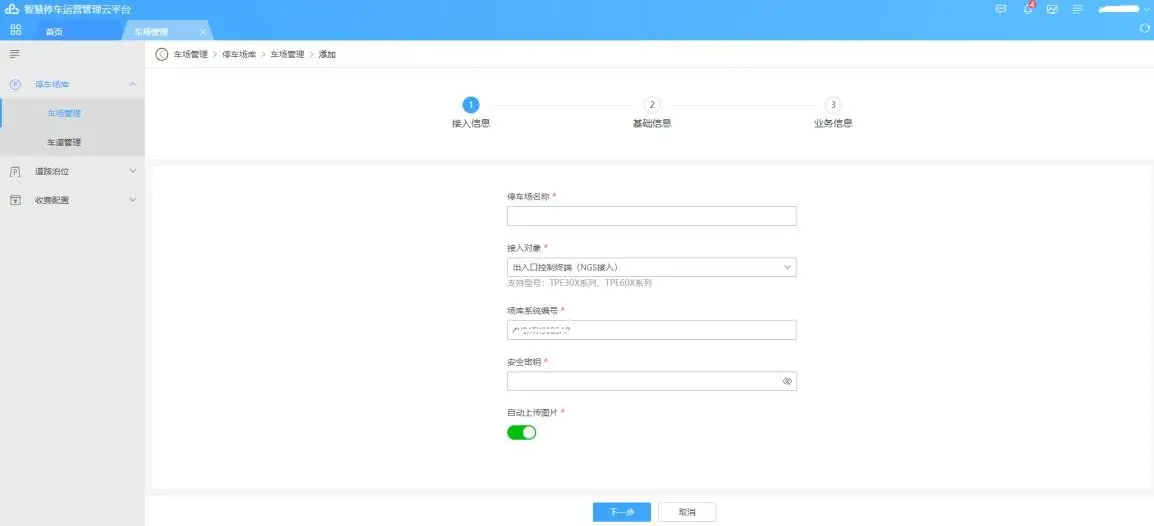

图4 场库系统填写

停车场名称：自定义输入；

接入对象：现场用的是“PMS 停车场管理程序”，场库系统类型则选择{出入口控制终端（NGS 接入）}；

场库系统编号：系统自动生成，后续需要填入PMS、NGS参数中；

安全密钥：自定义输入16位数字+字母，后续需要填入PMS、NGS参数中；自动上传图片：若运营商需要将过车图片上传到平台查看，则选择自动上传

图片；不需要则选择否。

步骤二：基础信息

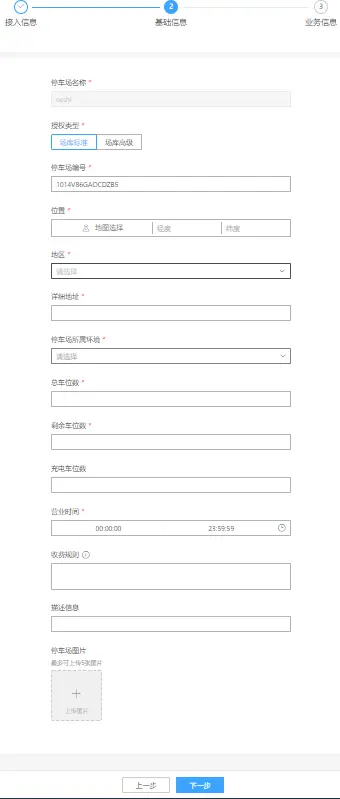

图5 基础信息填写

授权类型：在授权信息模块选择需要使用的授权（有多个可用授权时需要手动选择）。

停车场名称：自定义输入停车场名称；

停车场编号：系统自动生成，不需要修改；

位置：点击 ，输入停车场地址后进行搜索，快捷定位到停车场所在区块，鼠标点击地图中停车场的位置，并确定；该位置信息用于车主在 app、公众号上直接选择导航到停车场。

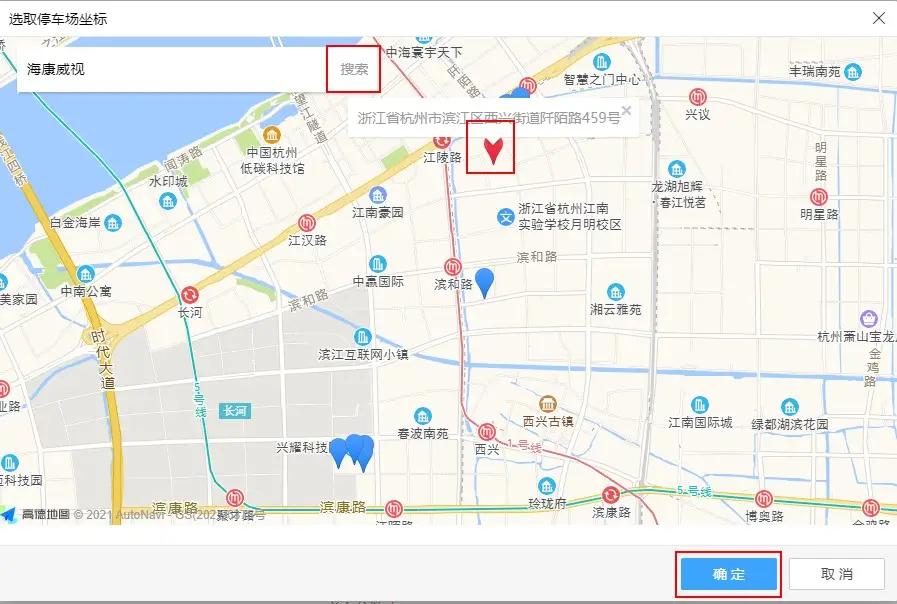

图6 选择停车场位置

地区：根据地图上选择的停车场位置，自动生成停车场所在地区，可根据实际地区进行手动修改；

详细地址：根据地图上选择的停车场位置，自动生成停车场的详细地址，可根据实际地址进行手动修改；

停车场所属环境：根据停车场业态进行选择；

总车位数：根据停车场备案的车位数填写，仅用于车主端信息展示。

剩余车位数：填写当前剩余的可用车位数，本地系统对接完成后，会随本地系统的剩余车位数同步更新。

充电车位数：根据停车场中的充电车位数填写，仅用于车主端信息展示。营业时间：按停车场实际运营时间进行选择，仅用于车主端信息展示；

收费规则：对停车场收费规则的介绍性文字，仅用于车主用户在手机端查看

停车场信息时展示；

描述信息：备注停车场信息，仅在平台端可见。

停车场图片：仅用于车主用户在手机端查看停车场信息时展示，也可不配置。填写好后点击下一步。

注意：地图上选择停车场位置时，最好选择停车场的入口位置，能方便车主精确导航。

步骤三：业务信息

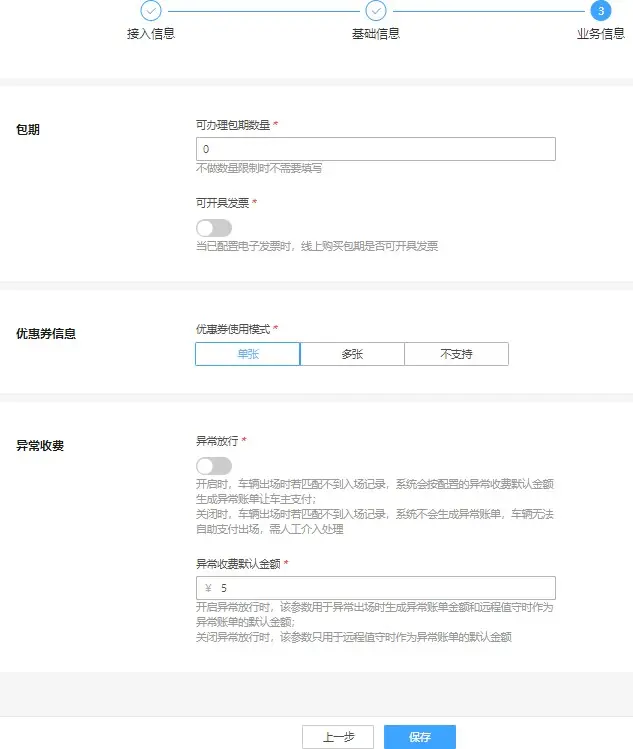

图7 业务信息填写

可办理包期证数量：填写可办理包期的车位数；可开具发票：线上购买包期是否可开具发票；

车场撤杆：停车场开启撤杆收费模式，仅适用于无杆停车场使用。

优惠券使用模式：若单次停车只允许使用一张优惠券，则选择“单张”；若单次停车允许使用多张优惠券，则选择“多张”；若车场不支持使用优惠券，则

选择“不支持”；

异常收费默认金额：开启异常放行时，该参数用于异常出场时生成异常账单金额

和远程值守时作为异常账单的默认金额；关闭异常放行时，该参数只用于远程值守时作

为异常账单的默认金额。

填写好后点击保存，下一步。

注意：需记录下的参数有场库系统编号、安全密钥。

第 三 章 TPE 终端基本配置

注意：配置前，建议将 PMS 版本更新至最新，检查终端设备可访问互联网。

步骤一：对接参数配置

途径：系统配置 →参数配置→参数设置→对接参数配置

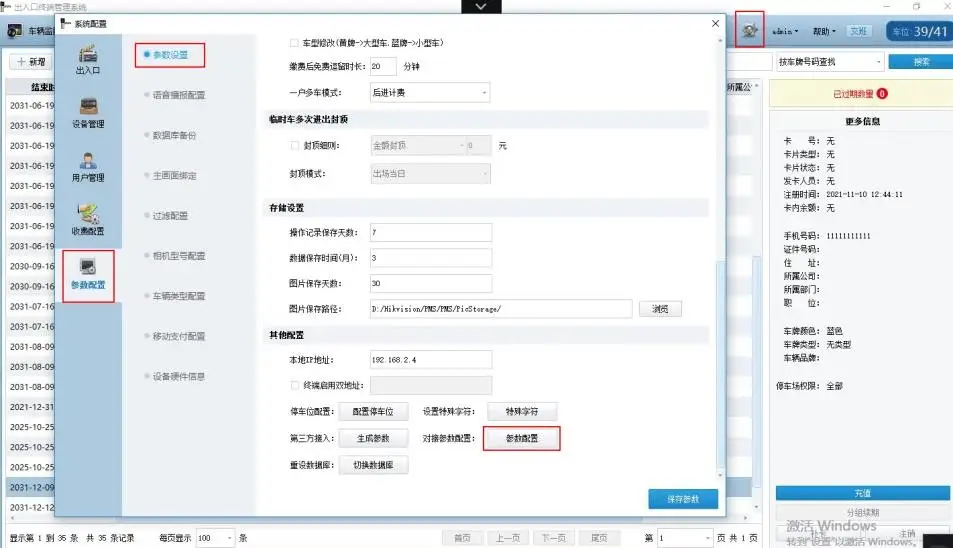

图8 参数设置

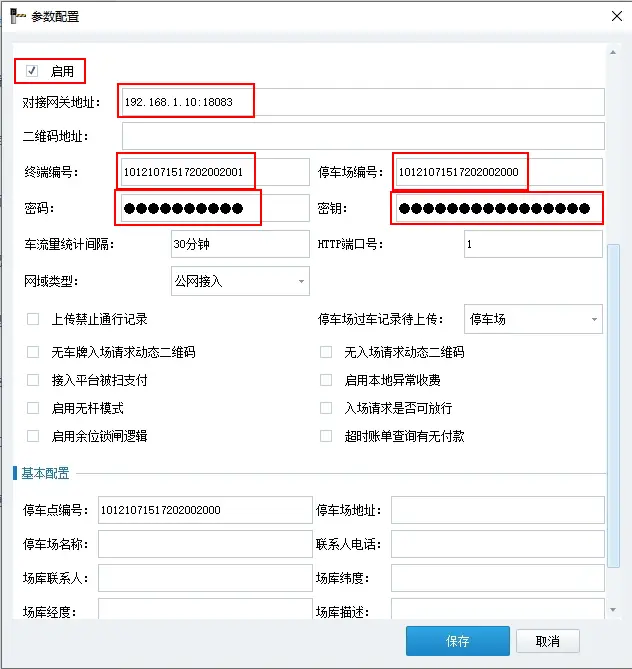

图9 对接参数配置

进入参数配置界面，启用对接智慧云平台；

对接网关地址：填写安装NGS网关软件的终端IP和端口，也就是本终端的内网IP和端口（例如：192.168.1.10:18083，“:”为英文状态下的冒号）；

终端编号：填写云平台添加场库停车场时生成的{场库系统编号}（见2.2.3）；停车场编号：填写云平台添加完场库停车场后页面展示的{停车场编号}；如

图

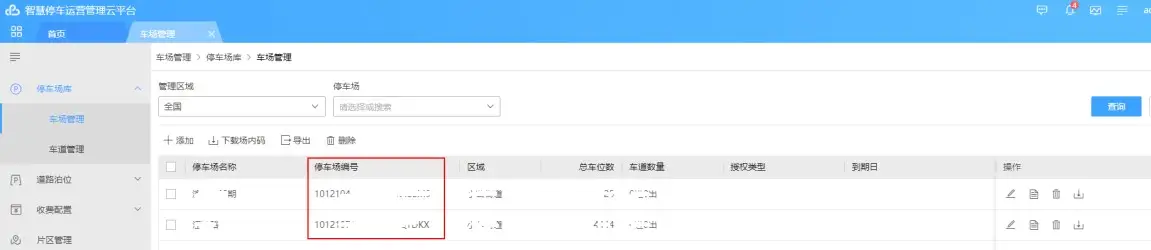

图10 云平台中查询停车场编号

密码：自定义输入，后续需要填入NGS参数中；

密钥：填写云平台添加场库停车场时，自定义输入的{安全秘钥}（见2.2.3）；车流量统计间隔：按默认30分钟；

HTTP端口号：填写TPE终端的端口号18080；网域类型：按默认公网接入。

步骤二：第三方接入

途径：系统配置 →参数配置→参数设置→第三方接入→生成参数

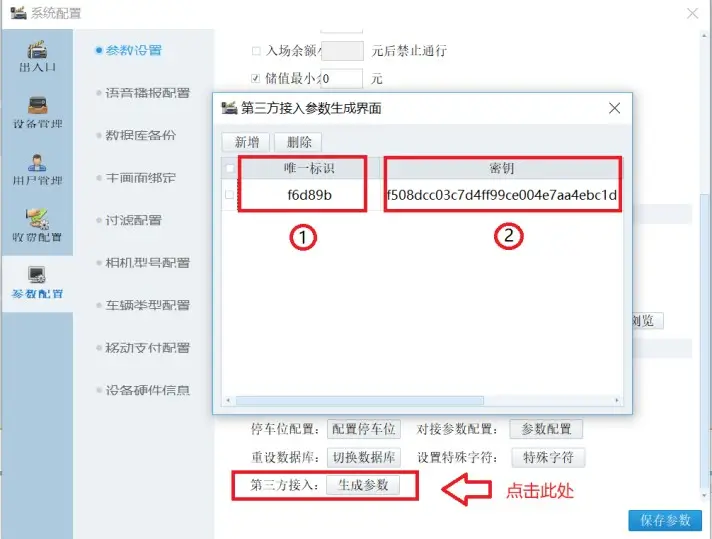

图11 生成第三方参数

点击新增，系统会自动增加生成参数。该参数在后续NGS 配置中会用到。

步骤三：TPE 子终端级联配置（如有）

图12 终端级联架构

在“子终端”上配置

途径：系统配置 →参数配置→参数设置→重设数据库→切换数据库

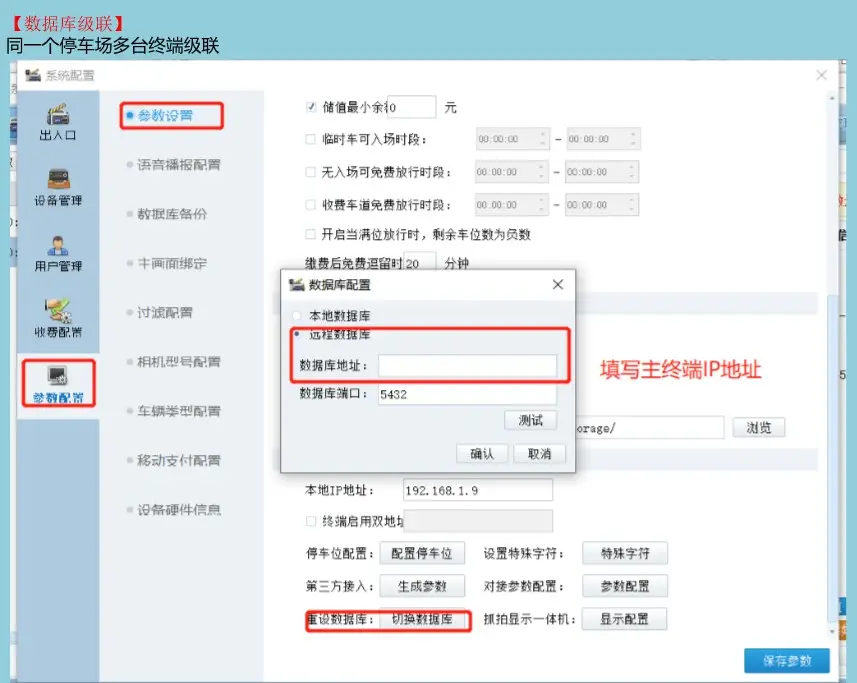

图13 子终端级联配置

选择远程数据库；

数据库地址：填写数据库所在终端的IP 地址，通常为主终端的IP 地址；数据库端口：数据库端口默认为 5432；

注意：只有级联的“子终端”需要配置远程数据库，现场若只有一台主终端勿配。

第 四 章 NGS 网关配置

NGS 下载、安装

途径：云平台→软件下载→NGS 安装包

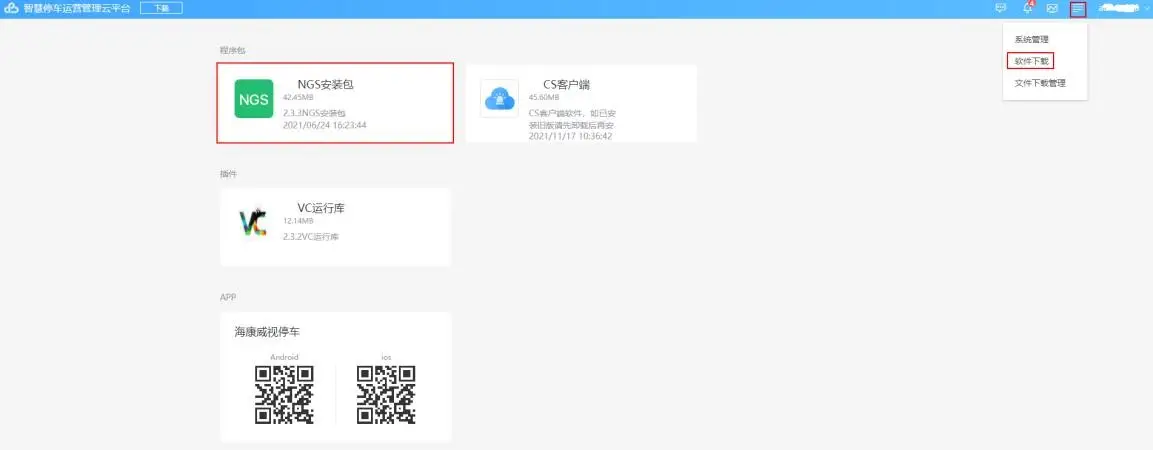

图14 云平台内下载 NGS

将 NGS 安装到 TPE 终端，安装完成后程序会自动启动，需手动点击全部停止，待 NGS 停止后(看门狗中的 NGS 状态为已停止)再进行后续配置。

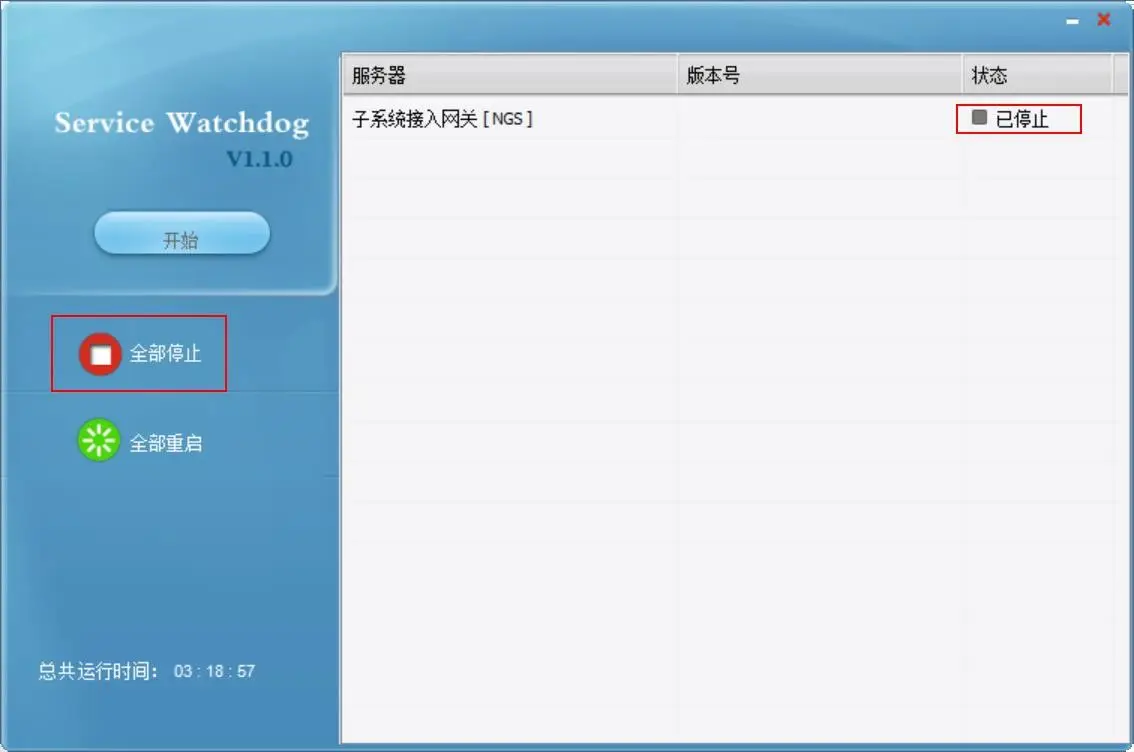

图15 NGS 启动界面

NGS 配置

找到安装 NGS 的途径，打开文件夹找到 NGS_SERVERngsNGSconfig.exe，右键 NGSconfig.exe 以管理员身份运行。对接子系统类型为出入口控制终端。

步骤一：本地配置

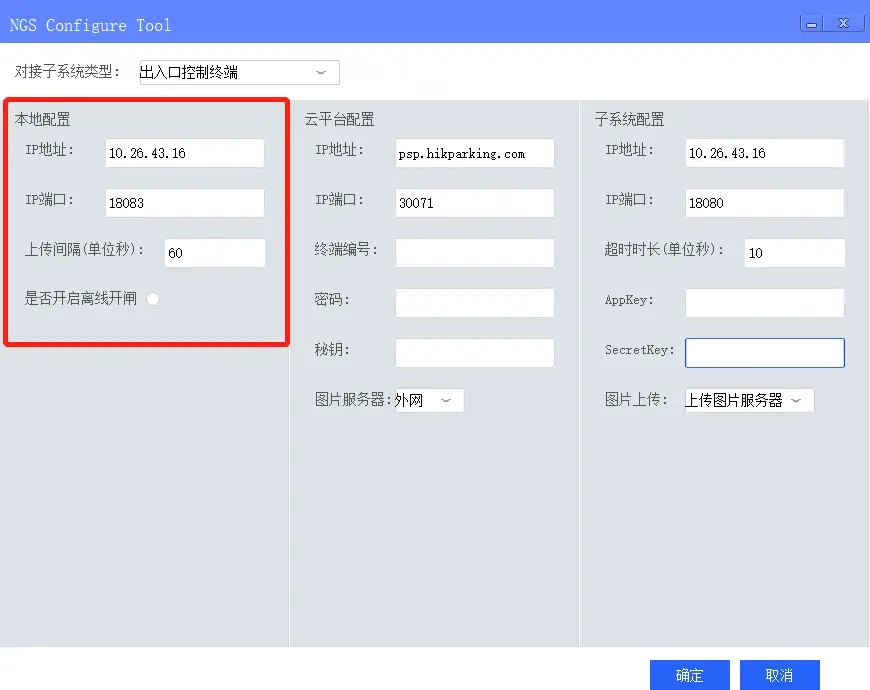

图16 NGS 配置界面（本地配置）

IP 地址：填写安装 NGS 软件的终端 IP 地址，通常为本地 TPE 终端的 IP

地址；

IP端口：端口默认为18083；上传间隔：默认填写 60；

是否开启离线开闸：目前不建议开启

步骤二：云平台配置

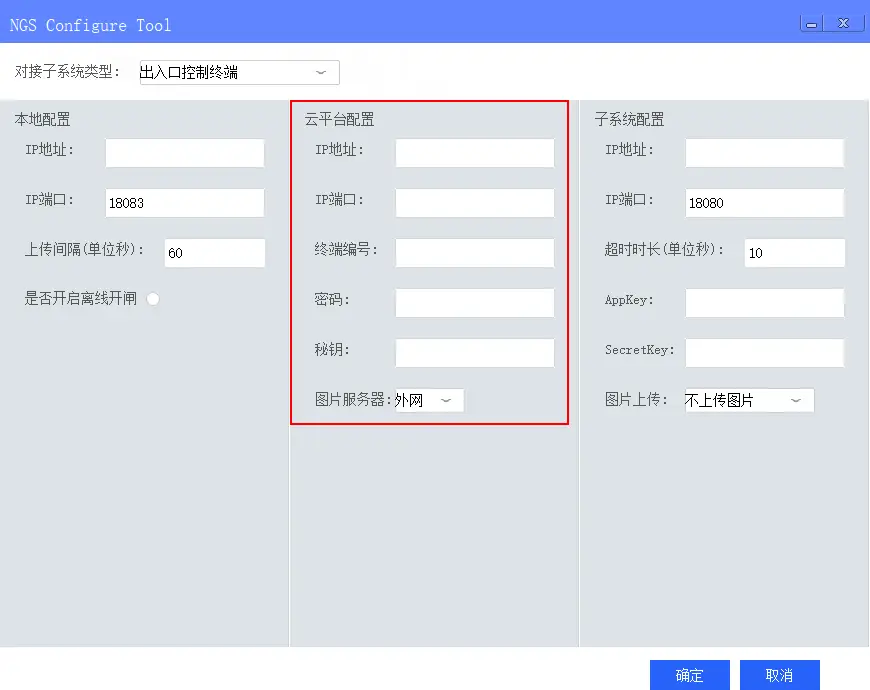

图17 配置界面（云平台配置） IP 地址：填写云平台的域名psp.hikparking.com。 IP端口：云平台地址的端口，填写30071；

终端编号：填写云平台添加场库停车场时，自动生成的{场库系统编号}；（见

2.2.3）

密码：填写TPE终端对接参数配置时，自定义输入的{密码}；（见3.1）

密钥：填写云平台添加场库停车场时，自定义输入的{安全秘钥}；（见2.2.1）

图片服务器：选择外网。

步骤三：子系统配置

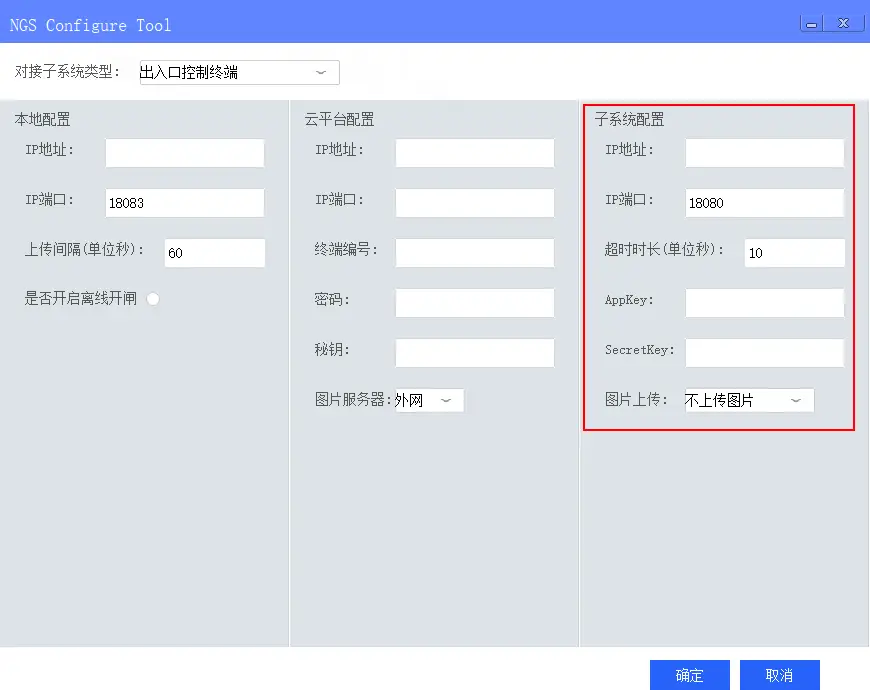

图18 NGS 配置界面（子系统配置）

IP地址：填写TPE终端的IP，通常与{本地配置}中的IP地址相同；

IP端口：端口默认为18080（如果现场TPE终端服务端口有修改，则按实际修改的端口配置）；

超时时长：默认为10；

Appkey：填写 TPE 终端第三方接入生成参数中的{唯一标识}；（见 3.2） Secrect：填写 TPE 终端第三方接入生成参数中的{密钥}；（见 3.2）

图片上传：若运营商需要将过车图片上传到平台查看，则选择{上传图片服务器}；不需要则选择{不上传图片}。与云平台配置2.2.1中的{自动上传图片}选择一致。

步骤四：重启 NGS

全部完成配置后，点击确定，重启 NGS 服务。

第 五 章 检查云平台数据上传情况

登录云平台，点击车道管理，查看车道是否有同步成功。通过现场过车测试，在【停车记录】模块中查看是否上传了过车记录。若都没问题，车场配置完成。

图19 车道信息

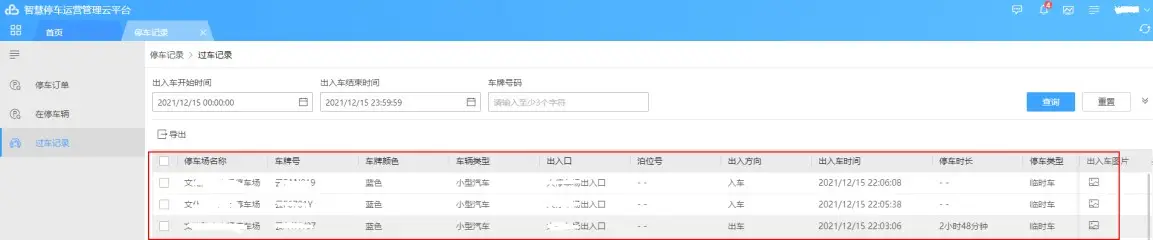

图20 过车记录
