(T5H)高清车牌识别相机
模组套件规格书
2025-06-10
模组概述
![图片[1]-(T5H)高清车牌识别相机-停车技术员](https://blog.sdlinka.com/wp-content/uploads/2025/11/word-image-2615-1.webp)
T5H车牌识别模组套件是我司推出的最新一代车牌识别解决方案，通过高清星光级摄像机获取图像，清晰度高、视野范围宽，采用先进的车牌识别算法，结合光线跟踪及亮度反馈控制技术，实时，智能地调节得像机的曝光无论顺光、逆光、白天还是夜晚，都能准确识别车牌。广泛适用于商超综合体、住宅园区、公共场所等停车出入口；充电桩、加油站、汽车服务店等对于车辆识别有需求的场景。
规则参数
硬件参数
| 说明 | ||
| 硬
件 信 息 |
系统 | Linux |
| 成像 | 传感器 | 星光级 1/2.7吋CMOS |
| 分辨率 | 2888H x 1628V | |
| 低照度 | 0.1LUX 彩色（补白光） | |
| 电子快门 | 0-1ms自适应 | |
| 标配镜头 | 4mm/6mm定焦镜头、可选变焦 | |
| 接口 | M12 | |
| 图像指标 | 图像设置 | 亮度、对比度、饱和度、曝光时间等 |
| 降噪 | 支持2D/3D降噪 | |
| 宽动态 | 支持 | |
| 接口按键 | 网络接口 | 1路10/100Mbps自适应RJ45口 |
| IO输出 | 2路 | |
| IO输入 | 2路 | |
| RS485 | 2路 | |
| 重置键 | 1路RESET复位按钮 | |
| 系统灯 | 1路GPIO状态灯（红色） | |
| 网络灯 | 2路电源灯（红色） | |
| 温度 | 运行温度：-20℃~70℃ | |
| 静电 | 接触6KV,空气8KV； | |
| 浪涌 | 10/70共模4KV，差模2KV
8/20共模2KV，差模2KV |
|
| 抗振动 | 国标 | |
| 可靠性指标 | 供电 | 12V DC |
| 功耗 | 功耗≤5W | |
| 外形尺寸 | 96（L）*74(W)*68(H)mm； | |
| 补光灯 | 4颗亮度可调LED灯珠 | |
| 尺寸 | ||
功能参数
| 说明 | ||
| 识
别 算 法 |
抓拍率 | ≥99.9% |
| 车牌综合识别率 | ≥99.8% | |
| 识别角度 | 左右最大65°、上下最大60° | |
| 识别距离 | 2米-6米 | |
| 适应车速 | 0-40公里/小时 | |
| 车牌识别类型 | 普通蓝牌、单双层黄牌、新能源、单双层警车、新武警、单双层军牌、新使馆、教练车、港澳进出大陆车牌、应急车牌、民航、特殊车牌等 | |
| 车牌识别特征 | 号码、颜色、类型、宽度 | |
| 无牌车触发 | 支持无牌车视频触发 | |
| 车牌白名单 | 支持精准、智能模糊匹配白名单车牌规则 | |
| 智能校准 | 支持精准或以通配符的方式，智能校准车牌号及车牌类型及颜色 | |
| 成
像 |
基本配置 | 内嵌只能ISP算法
智能优化调光算法，复杂场景智能适应 亮度/对比度/饱和度/清晰度/图像翻转/曝光时间等可设置 |
| 视
频 |
视频压缩标准 | H.264/H.265/MJPEG; |
| 视频分辨率 | 640*360、704*576、1280*720、1920*1080、2304*1296 | |
| 压缩输出码率 | 512Kbps~5000Kbps | |
| 帧率 | 1~25帧,默认25帧（2304*1296） | |
| 通
讯 |
通讯协议 | SDK、ONVIF、HTTP、RTSP、TCP/IP、UDP、RS485、IO、NTP |
| FTP上传图片 | 支持，通过FTP上传抓拍图片至服务器 | |
| HTTP推送 | 支持，支持上传识别结果、离线重传 | |
| 组
网 |
脱机组网 | 无需上位机或服务器，相机间自动实现运营组网 |
| 黑白名单 | 配合策略满足车辆分级管理 | |
| 主辅相机 | 同一出/入口可以添加多台相机 | |
| 管
理 |
管理协议 | PC移动端管理、PC管理工具、SDK开发包、HTTP推送、MQTT协议 |
| 云管理 | 云平台管理 |
硬件尺寸说明

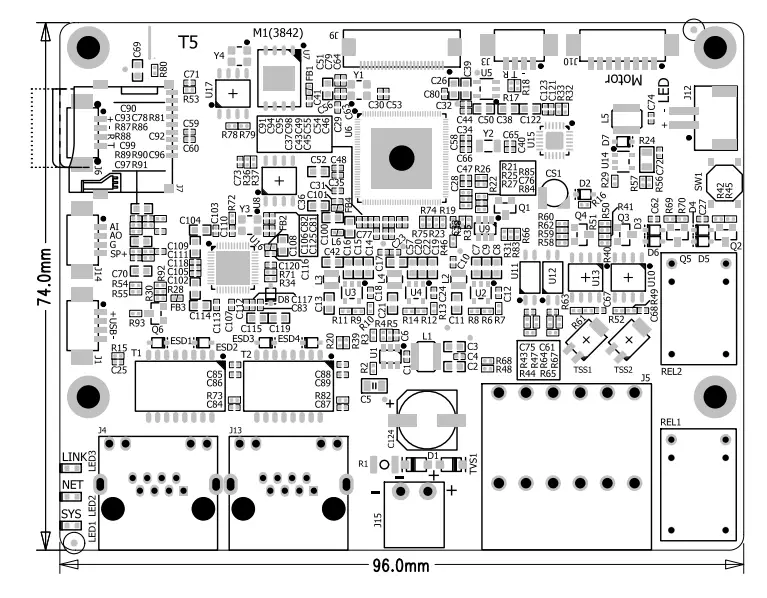

主板尺寸
![图片[2]-(T5H)高清车牌识别相机-停车技术员](https://blog.sdlinka.com/wp-content/uploads/2025/11/word-image-2615-2.webp)
尺寸：96 X 74mm ，板厚1.6mm
螺丝孔规格：：φ3mm X 4
硬件接口说明
主板接口示意图
| 功能 | 标识 | 说明 |
|---|---|---|
| 电源 | DC12V；GND | 支持9-15V DC, 标准12V/2A |
| 网络接口 | RJ45/LAN | 支持10/100Mbps以太网传输 |
| IO输出(ALARM OUT) | OUT1/OUT2 | 可用于道闸抬杆 |
| IO输入(ALARM IN) | IN1.GND/IN2.GND | 可接地感线圈，用于外部信号触发抓图 |
| 串口（RS485-1） | A1.B1/A2.B2 | 连接上位机，输出识别结果 |
| 重置键 | RESET | 长按5~10秒，设备完全恢复出厂配置 |
| 系统指示灯 | SYS | 闪烁代表系统工作正常 常亮或常灭代表启动中或异常 |
| 网络指示灯 | NET/LINK | 闪烁代表网络通讯正常 |
![图片[3]-(T5H)高清车牌识别相机-停车技术员](https://blog.sdlinka.com/wp-content/uploads/2025/11/word-image-2615-3.webp)

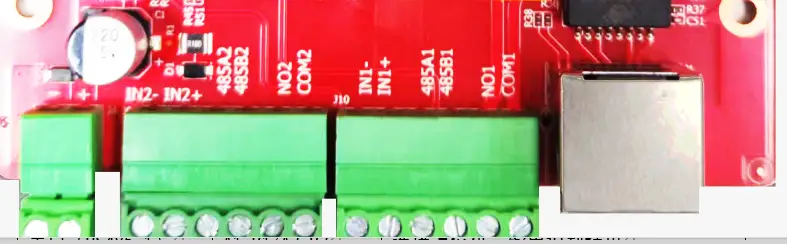

DV12V电源 IO接口 IO接口 网络接口
接口说明
