非常感谢您使用我们公司的产品，我们将竭诚为您提供最好的服务。本手册可能包含技术上不准确的地方或文字错误，欢迎您的纠正。 本手册内容将做定期的更新，更新内容将在本手册的新版本中加入。我们随时会改进或更新本手册中描述的产品或程序。

版本变更记录

版本号 拟制日期 版本描述 存档编号
1.8.0 2018.08.23
  1. 增加HTTP断线重传功能
 20180823180
1.8.1 2021.12.30 1、文件排版更新 20211230181
1.8.2 2022.11.8 1、文件排版更新 20221108182
1.8.3 2023.06.09 增加rule_id、clean_time、plates字段 20230609183
1.8.4 2023.10.10 R产品文档合并 20231010184
1.8.5 2023.10.31 补充视频osd接口文档 20231031185
1.8.6 2023.11.29 补充危险品字段 20231129186
1.8.7 2024.01.25 lcd配置更新 20240125187
1.8.8 2024.04.24 识别结果内容详细等级字段更新 20240424188
1.8.9 2024.05.11 增加道闸状态字段 20240511189
1.9.0 2024.06.05 设置图片OSD协议支持动态叠加 20240605190
1.9.1 2024.06.06 增加道闸连接状态，功能开关状态上报 20240606191
1.9.2 2024.08.13
  1. 白名称操作新增加reply_url和msg_id可选字段
  2. 新增白名单回复接口（3.7.5.2）
  3. 新增时间同步接口（3.7.10）
  4. 新增IO常开/常闭操作接口（3.7.11）
 20240813130
1.9.3 2024.11.20
  1. 增加record_uuid、event_channel字段（3.1.1）
  2. 截图业务，新增chnlid字段（3.7.3）
 20241120160
1.9.4 2024.12.12
  1. 触发类型新增85和86
 20241212115
1.9.5 2024.12.24
  1. 增加防回退协议（3.7.13）
 20241224116
1.9.6 2025.01.21
  1. 新增车辆颜色（米、橙、紫）
 20250121117
1.9.7 2025.03.18
  1. 增加协议返回说明（3.7.8.7）
 20250318001

目录

  1. 范围 1
  2. 协议概述 2
    1. 数据类型说明 2
    2. HTTP 服务器配置 2
  3. 协议定义 5
    1. 车牌识别结果推送 5
      1. 识别结果结构定义 5
      2. 断线重传 13
      3. 曌系列相机 16
    2. 端口触发信息推送 17
    3. 串口数据推送 18
    4. 截图数据 18
    5. 道闸状态推送 19
    6. 设备注册 20
      1. 普通心跳 20
      2. comet 轮询 21
    7. 业务处理 21
      1. 控制 IO 开闸 21
      2. 控制串口推送 485 数据 22
      3. 截图 22
      4. 手动触发识别 23
      5. 白名单 25
      6. 系统预置语音播报 29
      7. IO 控制 30
      8. LCD 配置 30
      9. OSD 配置 59
      10. 时间同步 78
      11. IO 常开/常闭控制 79
      12. 防回退版本控制 79
  4. 系统码表 81
    1. 触发类型 81
    2. 车牌类型 81
    3. 车牌颜色 82
    4. 车身颜色 83
    5. 运动方向 83
    6. 车辆类型 83
    7. 开闸类型 84
  5. 常见问题 85
    1. Q：设备注册是什么？ 85
    2. Q：设置好了，请求收不到，什么问题？ 85
    3. Q：请求收到了，但没有数据（数据格式不对）？ 85
    4. Q：设备注册又是什么格式？ 85
    5. Q：如何回复请求开闸？ 86
    6. Q：回复中 content 能不能是中文？ 86
    7. Q：能否使用 ssl 连接发送，我们的中心服务器是 ssl 的？ 86
    8. Q: 怎么获取截图？ 86
    9. Q: 为什么相同车牌返回了两次结果？ 86
    10. Q：中心服务器，收到推送结果，回复给一体机，但看不到返回的具体内容，如何

调试中心服务器？ 87

范围

本文档对 R3、R5、R5D、RX、RXIV、X2 设备对外提供的 HTTP 接口进行定义描述。

协议概述

数据类型说明

本协议采用 JSON 数据格式进行交互。 此章节定义协议中用到的各类数据类型。

表 1 数据类型定义表

数据类型标识 备注
int 整数
uint 无符号整数
float 浮点数
double 浮点数
string(N) 字符串。其中 N 表示字符串的最大长度，单位：字节
base64 base64 编码格式的字符串
bool 布尔值：true , false
obj JSON 对象
time_t 时间戳，单位：秒
msecond 时间戳，单位：毫秒
array JSON 数组。数组中默认存放的是 obj，若是其它类型需要备注说明，如

array<float> 表示数组中存放的是浮点数数组。

HTTP 服务器配置

  1. 使用 HTTP 推送首先需要用户建立一个 HTTP 服务器，同时将这台 HTTP 服务器的地址配置给相机一体机；
  2. 当一体机有识别结果后（或者其他需要推送的内容时），就会往指定的服务器地址发送 HTTP 协议消息；
  3. 在一体机网页，登录后，点击菜单栏->高级设置->HTTP 推送，进入到 HTTP 推送的设置界面(不同版本稍有区别)；
  4. 接收 HTTP 推送的服务器，配置包括地址（可以填 ip 地址或者域名），端口号，是否开启 ssl 连接，ssl端口号，和超时时间设置。请根据架设的服务器的情况进行配置；

图片[1]-臻识车牌识别一体机Tcp通讯协议说明文档1.0.17-停车技术员

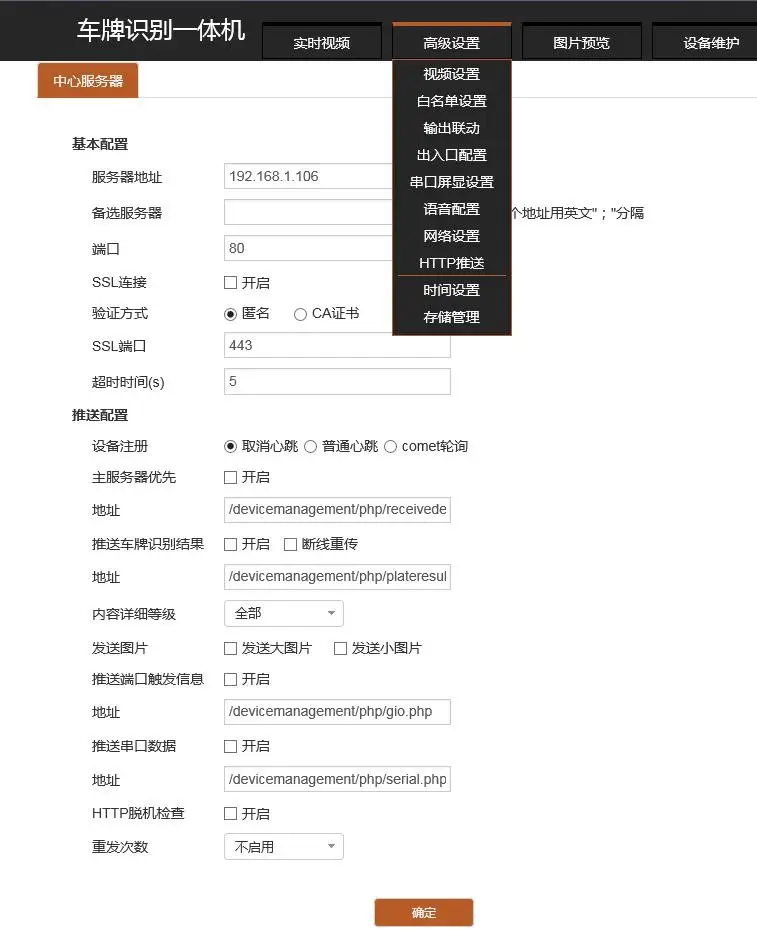

图 1 设备 HTTP 配置界面

  1. HTTP 服务器可配置 1 个主服务器，最多 3 个备选服务器；若勾选了主服务器优先，则相机只往主服务器推送，当且仅当主服务器断开连接时，才会往备选服务器推送；若没勾选主服务优先，则会同时往主/备服务器推送数据；
  2. HTTP 推送具体配置，即HTTP 需要推送的内容，包括车牌识别结果、IO 触发、串口 485 数据，需要配置相应推送的 url；
  3. HTTP 心跳分为取消心跳、普通心跳、comet 轮询；普通心跳相机定时往主服务器推送心跳，不处理主服务器的业务回复；comet 轮询则一直与服务器推送心跳交互，并且服务器可在回复消息中携带业务处理；
  4. HTTP 脱机检查，当开启脱机检查时，相机会对 HTTP 进行脱机检查；脱机检查分为心跳检查以及识别

结果检查；心跳检查则为普通心跳定时检查；识别结果检查为当产生识别结果时，推送识别结果后需要在检查时间内收到服务器的回复，否则相机会置状态为脱机；当相机处于脱机时，会进行脱机相关的业务处理；

  1. 配置重发次数，最多可配置 4 次，即当产生推送时，若没推送成功，相机会对推送数据进行重发；

协议定义

车牌识别结果推送

识别结果结构定义

支持设备：目前所有 R 系列

开启推送车牌识别结果,同时配置推送 url 后，当有车牌识别结果产生时，相机会按图中的配置会发送消息到：

http://192.168.1.106/devicemanagement/php/plateresult.php；

注：RG 作为辅设备发送过来的车牌结果会转换为 R5 的结果输出，协议与 R5 一致。

请注意：在增加HTTP 重传功能后，相对于旧版本，车牌识别结果推送消息增加了 3 个字段，分别为：plateid、 isoffline、gioouts；

识别包含在 AlarmInfoPlate 对象中，此对象结构如表 2 所示。

表 2 车牌识别结果推送协议定义表

层级 字段编码 数据类

型

 备注 内容详细等级
全部

(拓展)

 全部 较详

细

 较简

略

 简略
1 channel stri

ng

 默认通道号（预留） √ √ √ √ √
2 deviceName stri

ng

 设备名称 √ √ √ √ √
3 ipaddr stri

ng

 设备 ip 地址 √ √ √ √ √
4 result obj 实际数据 √ √ √ √ √
4.1 PlateResult obj 车牌识别结果信息 √ √ √ √ √
4.1.1 plate_true_width stri

ng

 车牌真实宽度 √
4.1.2 plate_distance int 车牌距离 √
4.1.3 is_fake_plate int 是否伪车牌，0：真

实车牌，1：伪车牌

 √
4.1.4 car_location obj 车头位置信息 √
4.1.4.1 RECT obj 位置为矩形区域 √
4.1.4.1.1 bottom int 车牌在图片中位置 √
4.1.4.1.2 left int 车牌在图片中位置 √
4.1.4.1.3 right int 车牌在图片中位置 √
4.1.4.1.4 top int 车牌在图片中位置 √
4.1.5 car_brand obj 车辆品牌信息 √
4.1.5.1.1 brand int 车辆品牌 √
4.1.5.1.2 year int 车系编码 √
4.1.5.1.3 type int 车辆类型。取值参

见表 8。

 √
4.1.6 feature_code stri

ng

 车辆特征码 √
4.1.7 bright int 亮度评价（预留） √ √ √
4.1.8 carBright int 车身亮度（预留） √ √ √
4.1.9 carColor int 车身颜色（预留） √ √ √
4.1.10 colorType int 车牌颜色，参见表

5。

 √ √ √ √ √
4.1.11 clean_time int R5 未使用 √ √ √ √ √
4.1.12 colorValue int 车牌颜色( 车牌颜色的字符串值, 该

字段数据无效)

 √ √ √
4.1.13 confidence int 识别结果可信度

1-100

 √ √ √
4.1.14 direction int 车的行进方向。取值参见表 7； √ √ √ √ √
4.1.15 imagePath stri

ng

 弃用 √ √ √ √ √
4.1.16 imageFile stri ng 识别大图片内容经过 base64 后的字符串，需要开启发

送大图片

 √ √ √ √ √
4.1.17 imageFileLen int 识别大图片内容长度 ， 注 意 不 是 base64 后的长度，需要开启发送大图

片

 √ √ √ √ √
4.1.18 imageFragmentFi le stri ng 识别车牌小图片内容经过 base64 后的字符串，需要开

启发送小图片

 √ √ √ √ √
4.1.19 imageFragmentFi leLen int 识别小图片内容长度 ， 注 意 不 是 base64 后的长度，需要开启发送小图

片

 √ √ √ √ √
4.1.20 is_danger int 是否是危险车牌， 0：否，1：是，-1：该功能未启用（目前仅 E5 支持该字

段）

 √ √ √ √ √
4.1.21 license stri

ng

 车牌号字符串，如

“京 AAAAAA”

 √ √ √ √ √
4.1.22 license_ext_type int 新式小型车牌扩展, 仅在车牌为小

型车牌的时候有效

 √ √ √ √ √
4.1.23 location obj 车牌在图片中位置 √ √
4.1.23.1 RECT obj 位置为矩形区域 √ √
4.1.23.1. bottom int 车牌在图片中位置 √ √
4.1.23.1. left int 车牌在图片中位置 √ √
4.1.23.1. right int 车牌在图片中位置 √ √
4.1.23.1. top int 车牌在图片中位置 √ √
4.1.24 timeStamp obj 识别结果对应帧的

时间戳

 √ √ √ √
4.1.24.1 Timeval obj 时间戳结构体类型 √ √ √ √
4.1.24.1. decday int 时间，天 √ √ √ √
4.1.24.1. dechour int 时间，小时 √ √ √ √
4.1.24.1. decmin int 时间，分钟 √ √ √ √
4.1.24.1. decmon int 时间，月 √ √ √ √
4.1.24.1. decsec int 时间，秒 √ √ √ √
4.1.24.1. decyear int 时间，年 √ √ √ √
4.1.24.1. sec int 从 1970 年 1 月 1

日到对应帧的秒

 √ √ √ √
4.1.24.1. usec int 从 1970 年 1 月 1

日到对应帧的毫秒

 √ √ √ √
4.1.25 timeUsed int 识别所用时间 √ √
4.1.26 triggerType int 当前结果的触发类型，参见表 3。 √ √ √ √ √
4.1.27 type int 车牌类型。取值范

围参见表 4。

 √ √ √ √ √
4.1.28 plateid int 识别结果车牌 ID √ √ √ √ √
4.1.29 plates arra

y

 车牌列表 √ √ √ √ √
4.1.29.1 color int 车牌颜色，参见表

5。

 √ √ √ √ √
4.1.29.2 imageFragmentFil e stri ng 识别车牌小图片内容经过 base64 后的

字符串，需要开启发送小图片

 √ √ √ √ √
4.1.29.3 imageFragmentFil eLen int 识别小图片内容长度 ， 注 意 不 是 base64 后的长度，需要开启发送小图

片

 √ √ √ √ √
4.1.29.4 binImageFile stri ng 识别车牌二值化小图 片 内 容 经 过 base64 后的

字符串，需要开启发送小图片( 分辨率 120*20，图像格式为 BMP/1bit, 不

含 BMP 文件头)

 √ √ √ √ √
4.1.29.5 binImageFileLen int 识别二值化小图片内容长度，注意不是 base64 后的长度，需要开启发送

小图片

 √ √ √ √ √
4.1.29.6 license stri ng 加密采用 gbk 编码， 不加密采用

utf8 编码。

 √ √ √ √ √
4.1.29.7 plate_width int 车牌宽度 √ √ √ √ √
4.1.29.8 pos obj

ect

 车牌坐标 √ √ √ √ √
4.1.29.9 type int 车辆类型。取值参

见表 8。

 √ √ √ √ √
4.1.30 isoffline int 设备离线状态，0：

在线，1：离线

 √ √ √ √ √
4.1.31 gioouts arra

y

 开闸输出信息（新

增）

 √ √ √ √ √
4.1.31.1 ionum int IO OUT 序号，当前

最大 4 个 IOout

 √ √ √ √ √
4.1.31.2 ctrltype int 开闸类型，参见表

9。

 √ √ √ √ √
5 rule_id int 算法检测框的 ID 0：虚拟线圈

1：识别区域

2：辅线圈

 √ √ √ √ √
3 布防区域( 多线

圈时使用)
6 serialno stri

ng

 设备序列号，设备

唯一

 √ √ √ √ √
7 user_data stri

ng

 用户自定义数据 √ √ √ √ √
8 oemserialno stri ng OEM 标识，需要在 Tcp 协议中设置了客户定制 sn 才会生效，否则不会发送此字段到服务

器。

 √ √ √ √ √
4.1.32 begin_time uint

32

 事件开始时间， 秒 √ √ √ √ √
4.1.33 end_time uint

32

 事件结束时间，秒 √ √ √ √ √
4.1.34 start_time uint

64

 事件触发时间，毫

秒
4.1.35 unique_id stri ng 事件唯一 id，格式为 sn_start_time，如：

“12345678-87654 321_15972858650

0”
4.1.36 event_channel int 事件通道( 目前仅 X2 产品有效)，0-表示拼接相机通道；

1-表示车头相机通

道。
4.1.37 record_uuid uint 64 记录关联 id（目前仅 X2 产品有效），如：

1732073278970

数据内容：JSON 格式（utf8 编码）

{

“AlarmInfoPlate”:{ “channel”:0, “deviceName”:”R5-V1.0″,

“ipaddr”:”192.168.55.131″,

“result”:{

“PlateResult”:{ “bright”:0, “carBright”:0, “carColor”:255, “car_brand”:{

“brand”:255,

“type”:255, “year”:65535

},

“car_location”:{ “RECT”:{

“bottom”:0,

“left”:0,

“right”:0,

“top”:0

}

},

“clean_time”:0, “colorType”:4, “colorValue”:0, “confidence”:96, “direction”:0, “feature_code”:true, “imageFile”:””, “imageFileLen”:0, “imageFragmentFile”:””, “imageFragmentFileLen”:0, “gioouts”:[

{

“ctrltype”:0,

“ionum”:”0″

},

{

“ctrltype”:0,

“ionum”:”1″

},

{

“ctrltype”:0,

“ionum”:”2″

}

],

“is_fake_plate”:0, “isoffline”:0,

“license”:”u7ca4Z9065u6fb3″,

“license_ext_type”:0, “location”:{

“RECT”:{

“bottom”:674,

“left”:1002,

“right”:1263,

“top”:565

}

},

“plate_distance”:0, “plate_true_width”:25, “plateid”:21085, “plates”:[

{

“color”:4, “imageFragmentFile”:””, “imageFragmentFileLen”:0, “binImageFile”:””, “binImageFileLen”:0, “license”:”u7ca4Z9065u6fb3″, “plate_width”:281,

“pos”:{

“bottom”:674,

“left”:1002,

“right”:1263,

“top”:565

},

“type”:14

}

],

“timeStamp”:{

“Timeval”:{

“decday”:9,

“dechour”:16,

“decmin”:39,

“decmon”:6,

“decsec”:54, “decyear”:2023, “sec”:1686299994,

“usec”:687772

}

},

“timeUsed”:0, “triggerType”:4,

“type”:14,

“begin_time”: 1725871942,

“end_time”: 1725871952,

“start_time”: 1686299994687,

“record_uuid”: 1732073278970,

“event_channel”: 0, “dac8d1d3-248ce33e_1686299994687”

}

},

“rule_id”:1,

“serialno”:”fe71e106-57263272″, “user_data”:””

}

}

“unique_id”:

根据内容详细等级，数据的内容会有所不同，“全部”将回传全部内容，简略的只包含其中部分重要内容，请根据需要选择详细度。开启报警发送图片后，json 中的将包含图像数据；

包含全部(扩展)内容的 json 数据如下，选项“全部”去掉了车头等扩展信息，“较详细”去掉了”location”， “timeUsed”，选项“较简略” 还去掉了 “confidence”， “bright”， “carBright”， “carColor”， “colorValue”,选项“简略”进一步去掉了”timeStamp”；

请注意：增加 HTTP 重传功能后，需要使用此功能，服务器的回复中，必须携带 plateid 字段，和相机推送上来的数值保持一致；

中心服务器回复内容：

{

“Response_AlarmInfoPlate”: { “info”: “ok”,

“plateid”: 123,

“channelNum”: 0, “manualTrigger”: “ok”, “TriggerImage”: {

“port”: 80,

“snapImageRelativeUrl”: “/devicemanagement/php/receivedeviceinfo.php”, “snapImageAbsolutelyUrl”:

“http ://192.168.1.106/devicemanagement/php/receivedeviceinfo.php”

},

“is_pay”: “true”, “serialData”: [

{

“serialChannel”: 0, “data”: “…”, “dataLen”: 123

},

{

“serialChannel”: 1, “data”: ” “,

“dataLen”: 123

}

]

}

}

层级 字段编码 数据类型 备注
1.1 info string 回复 ok 开闸
1.2 plateid int 当前车牌 id
1.3 channelNum int 回复开闸端口号，若无，则默认

为 0
1.4 manualTrigger string 回复 ok 进行手动触发
1.5 TriggerImage 可选，不触发截图可不添加该字

段
1.5.1 port int 回复截图内容端口号（可选，不

填则默认使用 http 页面配置端口）
1.5.2 snapImageRelativeUrl string 回复截图内容相对路径（可选，

不触发截图可不添加该字段）
1.5.3 snapImageAbsolutely

Url

 string 回复截图内容绝对路径（可选，

不触发截图可不添加该字段）
1.6 is_pay string
1.7 serialData arry 回复串口数据可以发送到相应串

口
1.7.1 serialChannel int 串口号
1.7.2 data string 回复数据
1.7.3 dataLen int 数据长度

断线重传

支持设备：目前所有 R 系列
  1. 当 HTTP 服务器因为某些原因，导致相机与服务器断线以后，相机会把推送失败的识别结果记为离线记录，当服务器重新连接上以后，相机根据配置判断是否需要推送离线记录，同时发送离线记录；
  2. 配置在网页配置，开启断线重传功能，注意当取消断线重传功能时，会清空当前相机的离线记录；
  3. 相机推送识别结果，相对于旧版本的推送消息，新增三个字段：plateid, isoffline, gioouts,

脱机记录 isoffline 的值为 1；

  1. 服务器回复相机识别结果时，在线记录需要将 plateid 字段值回复到相机消息中；
  2. 服务器回复离线识别结果时，需要回复是否继续接收离线记录以及接收到最新的 plateid；
  3. 离线脱机记录理论上最大支持 9000 条离线记录的重新推送；
  4. 在推送离线记录的过程中，如果发生新的识别结果，优先推送新的识别结果，此时未完成推送的离线记录，会直接终止处理，当新识别结果推送完成之后，方重新开始推送离线记录；

注意：当推送离线记录，相机还未收到服务器的回复时，产生了新的识别结果，相机会终止上一条离线记录的推送处理，直接推送新的识别结果，当新的识别结果推送完毕后，再推送上一条离线记录，故服务器此时有可能会收到两条一模一样的离线记录，服务器可根据 plateid 进行过滤；

{

“AlarmInfoPlate”:{ “channel”:0, “deviceName”:”IVS”, “ipaddr”:”192.168.1.100″,

“result”:{

“PlateResult”:{

“bright”:0, “carBright”:0, “carColor”:0, “colorType”:0, “confidence”:0, “direction”:0,

“imagePath”:”xxxxx.jpg”, “license”:”_无_”, “location”:{

“RECT”:{

“bottom”:0,

“left”:0,

“right”:0,

“top”:0

}

},

“timeStamp”:{

“Timeval”:{

“decday”:8,

“dechour”:10,

“decmin”:26,

“decmon”:6,

“decsec”:28, “decyear”:2018, “sec”:1441815171,

“usec”:672241

}

},

“timeUsed”:0, “triggerType”:4,

“type”:0, “plateid”:123, “isoffline”:0, “gioouts”:[

{

“ionum”:1, “ctrltype”:0

}

]

}

},

“serialno”:”eff50e18-e3d3862b”

}

}

字段名称 类型 取值范围 是否必须 描述
plateid unsigned int 无 否 识别结果车牌 ID
isoffline int [0,1] 是 设备离线状态，0：在线，1：离线
ionum int [0, 3] 是 IO OUT 序号，当前最大 4 个 IOout
ctrltype int [0, 2] 是 开闸类型：HTTP_IO_OUT_STATUS

服务器回复：

{

“Response_AlarmInfoPlate”: {

…// 其他数据

“ContinuePushOffline”:{ “plateid” : 123,

“continue”: 1

}

}

}

字段名称 类型 取值范围 是否必须 描述
plateid unsigned int 无 是 推送的离线车牌记录 ID
字段名称 类型 取值范围 是否必须 描述
continue unsigned int [0,1] 是 是否继续推送离线记录，0：否，1：是

注意：只有当服务器回复了离线记录消息，以及 continue 字段为 1,时，才继续推送下一条离线记录；

曌系列相机

针对曌系列的相机，HTTP 推送协议增加车辆信息以及伪车牌信息：

{

“AlarmInfoPlate” :

{

…// 其他字段

“result” :

{

“PlateResult” :

{

…//

“plate_true_width” : 80,

“plate_distance” : 40,

“is_fake_plate” : 1, “car_location” :

{

“RECT” : {

“bottom” : 545,

“left” : 871,

“right” : 1365,

“top” : 391

}

},

“car_brand” :

{

“brand” : 6

“year” : 2018

“type” : 1

},

“feature_Code” : “asf”

}

}

}

}

层级 字段名称 类型 取值范围 是 否 必须 描述
1.1 plate_true_wid th int [10, 1000] 是 车牌真实宽度
1.2 plate_distance int [0, 1000] 是 车牌距离
1.3 is_fake_plate int [0, 1] 是 是否伪车牌，0：真实车牌，1：伪车牌
1.4 car_location 无 无 是 车头位置
1.5 car_brand 无 无 无 车辆品牌
1.5.1 brand int [0, 128] 是 车辆品牌
1.5.2 year int [0, 65535] 是 车辆年份
1.5.3 type int [0, 128] 是 车辆类型
1.6 feature_Code strin g 长 度 [0,

20]

 是 车辆特征码

端口触发信息推送

支持设备：目前所有 R 系列

当开启时，如果在输入输出页面->车牌触发方式里，开启了外部输入 1 触发或者 2 触发，输入有变化时，会推送 json 格式数据，内容如下：

数据内容：JSON 格式（utf8 编码）

{

“AlarmGioIn”:{

“deviceName”:”IVS”, “ipaddr”:”192.168.109.40″,

“result”:{

“TriggerResult”:{ “source”:3,

“value”:1

}

},

“serialno”:”d85b1269-8f942256″

}

}

其中，TriggerResult 中： source=0 代表是 IO 输入 1； source=1 代表是 IO 输入 2； source=2 代表是 IO 输入 3； source=3 代表是 IO 输入 4；

source=4 代表输入 TCP 触发输入；

value 表示触发时输入的状态；

其他参数的含义和车牌识别结果推送中相同。

中心服务器回复内容：任意合法数据，相机不对回复消息做业务处理

串口数据推送

支持设备：目前所有 R 系列

当开启串口数据推送时，配置了 url，在相机收到 485 数据时，会主动往服务器地址推送 485

数据；

数据内容：JSON 格式（utf8 编码）

{

“SerialData”:{

“channel” : 0,

//通道号，当前为 0

“serialno” : “cead13eb-1a198cd7”, //设备序列号

“ipaddr” : “192.168.1.100”, //设备 ip “deviceName” : “IVS”, //设备名称

“serialChannel” : 0, //串口的通道号，通道 0 为 485 口 1，通道 1 根据

跳线方式为 485 口 2 或者 232 “data”: “Y2guY29tFw==”, //串口数据，采用 base64 编码 “dataLen” : 7 //串口数据实际长度

}

}

中心服务器回复内容：任意合法数据，相机不对回复消息做业务处理

截图数据

支持设备：目前所有 R 系列

用户在 comet 轮询或者收到识别结果的回复字段有获取截图时，设备会进行当前视频截图并上传，imageFIle 字段为图片 base64 后的编码，imageFileLen 为编码前的图片长度

数据内容：JSON 格式（utf8 编码）

//推送截图数据

{

“ipaddr” : “192.168.1.100”,

“TriggerImage”:

{

“imageFile”:”Y2guY29tFw==””, //图片数据（base64 编码）

“imageFileLen”:7 //图片数据实际长度

}

}

中心服务器回复内容：任意合法数据，相机不对回复消息做业务处理

道闸状态推送

当开启道闸状态推送时，配置了 url，在设备连接的道闸状态改变时，会主动往服务器地址推送道闸状态；

数据内容：JSON 格式（utf8 编码）

{

“channel”: 0,

“cmd”: “barr_gate_status_notify”, “deviceName”: “IVS”,

“ipaddr”: “192.168.55.76”,

“result”: { “connect_status”:1, “enable”:1, “gate_ctrl_id”: 1,

“gate_status”: 1

},

“serialno”: “63ccd073-7228f992”

}

字段名 类型 说明
gate_ctrl_id int 道闸控制器型号编号
gate_status int 道闸当前状态

0：关到位
1：开到位

2：中间状态
connect_status int 道闸连接状态 0：未连接

1：已连接
enable int 道闸功能开关状态 0：关闭

1：开启
channel int 通道号
deviceName string 设备名称
ipaddr string 设备 ip
serialno string 设备序列号

设备注册

支持设备：目前所有 R 系列

普通心跳

  1. 当相机网页配置设备注册状态为普通心跳时，相机会定时往主服务器推送心跳消息：
  2. 当主服务连接正常，开启脱机检查的情况下，相机每隔 5S 左右推送一次心跳；
  3. 当主服务连接正常，同时没开启脱机检查的情况下，是 30S 推送一次心跳消息；
  4. 当主服务心跳丢失以后，相机每隔 1S 尝试连接一次；
  5. 心跳推送使用 HTTP 长连接，POST 方式；

数据内容，使用 mutipart/form-data text 类型的数据格式：

192.168.109.40 caa771fe4a61f3d9Content-Disposition: form-data;

name=”device_name”IVS caa771fe4a61f3d9Content-Disposition: form-data;

name=”ipaddr”192.168.109.40 caa771fe4a61f3d9Content-Disposition:

form-data;

name=”port”80 caa771fe4a61f3d9Content-Disposition: form-data;

name=”user_name”admin caa771fe4a61f3d9Content-Disposition:

form-data;

name=”pass_wd”admin caa771fe4a61f3d9Content-Disposition: form-data;

name=”serialno”d85b1269-8f942256 caa771fe4a61f3d9Content-Disposition:

form-data;

name=”channel_num”1————————–caa771fe4a61f3d9–

comet 轮询

  1. 当开启 comet 轮询之后，相机会一直与 HTTP 服务器进行交互，保持连接请求，相机主动发送设备注册消息，内容与普通心跳内容一致，收到回复时，立即发送下一条消息；
  2. 发送设备注册消息，与普通心跳消息保持一致；
  3. comet 轮询会根据服务器回复做相应处理；

业务处理

  1. 相机根据服务器的回复消息，进行相应的业务处理；
  2. 当前仅支持车牌识别结果的推送回复，以及 comet 轮询的消息回复，相机会根据回复做业务处理；
  3. 可以多个消息组合发送例如系统播报语音同时通知 IO[0] 命令如下：

{

“Response_AlarmInfoPlate”:{ “playserver_json_request”:{

“type”:”ps_voice_play”, “voice”:”5qyi6L+O5YWJ5Li0″, “voice_interval”:0, “voice_volume”:100, “voice_male”:1

},

“ivs_ioctrl”:{

“delay”:500,

“io”:0,

“value”:2

}

}

}

控制 IO 开闸

支持设备：目前所有 R 系列

服务器在收到车牌识别结果推送、或者 comet 轮询时，回复以下结构的消息，可触发开闸

{

“Response_AlarmInfoPlate”:

{

“info”:”ok”,//回复 ok 开闸 “channelNum”:0, //io 编号 “delay”:500 //先通后断的延迟时间

// 其他数据

}

}

控制串口推送 485 数据

支持设备：目前所有 R 系列

服务器在收到车牌识别结果推送、或者 comet 轮询时，回复以下结构的消息，可发送 485

数据

{

“Response_AlarmInfoPlate”:

{

“serialData” :[

{

“serialChannel”:0, “data” : “…”, “dataLen” : 123

},

{ //数据 1，可以有或者没有，收到后将发送到对应串口 “serialChannel”:1,

“data” : ” “,

“dataLen” : 123

}//数据 2，可以有或者没有，收到后将发送到对应串口

]

// 其他数据

}

}

截图

支持设备：目前所有 R 系列

服务器在收到车牌识别结果推送、或者 comet 轮询时，回复以下结构的消息，可触发截图：

相机会触发当前的视频截图，然后将截图数据推送到 snapImageAbsolutelyUrl 字段指定的服务器地址；

{

“Response_AlarmInfoPlate”:

{

“TriggerImage” :

{

//回复截图内容端口号（可选，不填则默认使用 http 页面配置端口）

“port”:80,

//回复截图内容相对路径（可选，不触发截图可不添加该字段） “snapImageRelativeUrl” : “/devicemanagement/php/receivedeviceinfo.php”,

//回复截图内容绝对路径（可选，不触发截图可不添加该字段）

“snapImageAbsolutelyUrl” :”http ://192.168.1.106/devicemanagement/php/receivedeviceinfo.ph p”,

// 回复截图对应的视频通道（仅 X2 涉及，可选，不填则默认触发车头视频截图，0-表示拼接视频通道，1-表示车头视频通道）

“chnlid”: 1

}

// 其他数据

}

}

手动触发识别

支持设备：目前所有 R 系列

服务器在收到车牌识别结果推送、或者 comet 轮询时，回复以下结构的消息，可触发手动识别：

{

“Response_AlarmInfoPlate”:

{

“manualTrigger” : “ok”,//回复 ok 进行手动触发

// 其他数据

}

}

或者仅回复以下数据：

{

“type”:”AVS_TRIGGER”

}

此时会触发相机的手动识别，设备会将识别结果数据推送至 http 服务端，前提是服务端配置了识别数据的推送；

设置 mqtt oss 参数配置

支持设备：目前所有 R 系列

服务器在收到 comet 轮询时，回复以下结构的消息，可配置 mqtt oss 参数并连接：

{

“type”: “SET_MQTT_OSS_CFG”, // 轮询类型

“cfg”: {

“type”: “set_mqtt_cfg”, // 设置协议 “module”: “MQTT_CONFIG_ALL”, // 模块 “body”: {

“enable”: 1, // 是否使能，0：不启用 1：启用

“base_cfg”: { // mqtt 相关配置

“server_addr”: “192.168.25.167”,

“server_port”: 1883, “server_username”: “admin”, “server_pwd”: “admin”,

“clientId”: “{sn}”, // 可固定写”{sn}”字符串，设备内部自动获取

“timeout”: 10,

“heart_interval”: 30,

“check_off_line”: 0, // 是否启用脱机检测

“is_sn”: 0, // 主题是否自带 sn

“mqtt_type”: 1 // 1.自建 mqtt 2.阿里物联网

},

“oss_cfg”: {

“oss_id”: 1,

“oss_info”: [

{

“oss_addr”: “”, // oss 地址

“oss_username”: “”, //oss 用户名

“oss_pwd”: “admin”, // oss 密码

“oss_bucket”: “”, “oss_id”: 1,

“oss_key”: “”, // oss 访问 key

“oss_secret”: “”, // oss 访问密钥

“oss_download_addr”: “” // oss 下载地址

}

],

“pic_mode”: “oss”, “picture”: {

“bigpic_enable”: 0, // 1.上传 0.不上传 “smallpic_enable”: 0 // 1.上传 0.不上传

}

}

}

}

}

白名单

白名单操作

支持设备：目前所有 R 系列

中心服务器在收到 HTTP 推送的识别结果时，在回复的识别结果消息中，携带白名单操作信息

注意：单条回复消息，最多操作 5 条白名单数据；

  1. 回复消息使用 JSON 格式，格式如下：

{

“Response_AlarmInfoPlate”:{

///////其他数据/////////// “white_list_operate”:{ “operate_type”:0,

“reply_url”:”/whitelist_replay”, “msg_id”:0,

“white_list_data”:[

{

“plate”:”京 A12345″, “enable”:1, “need_alarm”:1,

“enable_time”:”2018-01-01 11:11:11″,

“overdue_time”:”2018-01-01 11:11:11″

},

{

“plate”:”川 A12345″, “enable”:1, “need_alarm”:1,

“enable_time”:”2018-01-01 11:11:11″,

“overdue_time”:”2018-01-01 11:11:11″

}

]

}

}

}

  1. 字段含义如下：
层级 字段名称 类型 取 值范围 是否必须 描述
1.1 operate_type int [0,1] 是 操作类型(0:增加，1：删除)
1.2 white_list_data 无 个 数

[1, 5]

 是 白名单数组：单次操作，最大支持 5 条
1.3 reply_url string 确保 /

开 始

的 url格式 例如：

/test

 否 当改值为为空的时候，设备收到白名单请求后，将发送白名单回复（3.7.10）到中心服务器
1.4 msg_id int64 无 否 当设备回复白名单回复（3.7.10）中作为下发消息的唯一标识的字段
1.2.1 plate string 长 度

[7, 15]

 是 车牌（GB2312）
1.2.2 enable int [0, 1] 是 当前名单是否有效（0：无效， 1,：有效）
1.2.3 need_alarm int [0, 1] 是 当前名单是否为黑名单（0：否，

1：黑名单）
1.2.4 enable_time string 固 定格式、固 定长度： 19 否 当 前 名 单 生 效 时 间 ， 如 ：

2018-01-01 11:11:11
1.2.5 overdue_time string 固 定格式、固 定长度： 否 当 前 名 单 过 期 时 间 ， 如 ：

2018-01-01 11:11:11
层级 字段名称 类型 取 值范围 是否必须 描述
19
  1. 消息示例：

同时增加两条白名单数据（多条数据，格式一致）： 第一条没有白名单有效时间，则默认白名单永久有效；

第二条有白名单有效时间，表示当前白名单在这个时间段内有效；

}

“Response_AlarmInfoPlate”: {

…// 其他数据

“white_list_operate”:{ “operate_type” : 0, “reply_url”:”/whitelist_replay”, “msg_id”:0,

“white_list_data”:

[

{

“plate”: “京 A12345”, “enable”: 1,

“need_alarm”: 0

},

{

“plate”: “川 A12345”, “enable”: 1,

“need_alarm”: 0,

“enable_time”: “2018-01-01 11:11:11”,

“overdue_time”: “2019-01-01 11:11:11”

}

]

}

}

{

  1. 删除两条白名单的回复消息示例：

{

“Response_AlarmInfoPlate”: {

…// 其他数据

“white_list_operate”:{ “operate_type” : 1, “reply_url”:”/whitelist_replay”, “msg_id”:0,

“white_list_data”: [

{

“plate”: “京 A12345”

},

{

“plate”: “川 A12345”

}

]

}

}

}

  1. 删除全部白名单的回复消息示例：

{

“Response_AlarmInfoPlate”: {

…// 其他数据

“white_list_operate”:{ “operate_type” : 1, “reply_url”:”/whitelist_replay”, “msg_id”:0,

“white_list_data”: [

{

“plate”: “”

}

]

}

}

}

白名单回复

支持设备：目前所有 R 系列（抓包未发现设备回复了这条消息）

设备在收到中心服务器下发的白名单操作（3.7.5.1）时候，会回复中心服务器本次操作的结果

回复消息使用 JSON 格式，格式如下：

{

“white_list_replay_operate”: { “msg_id”: 0,

“status”: 200

}

}

层级 字段名称 类型 取值范围 是否必须 描述
1.1 white_list_replay_operate Object [0,1] 是
1.1.1 msg_id int 无 是 中心服务器白名单操作

（3.7.5.1）下发标识唯一消息的字段
1.1.2 status int 无 是 操作结果 成功：200失败：其他

系统预置语音播报

支持设备：目前所有 R 系列

服务器在收到车牌识别结果推送、或者 comet 轮询时，回复以下结构的消息

{

“Response_AlarmInfoPlate”:{ “playserver_json_request”:{

“type”:”ps_voice_play”, “voice”:”JXU2QjIyJXU4RkNFJXU1MTQ5JXU0RTM0″,

“voice_interval”:0, “voice_volume”:100, “voice_male”:1

}

}

}

字段名 类型 说明
voice String 语音信息，utf-8/GBK 编码的 BASE64 编码字符串
voice_interval int 语音文件播放间隔
voice_volume int 语音文件音量大小[1-100]
voice_male int 语音类型：0 男声；1 女声
type string ps_voice_play 语音播放

IO 控制

支持设备：目前所有 R 系列

服务器在收到车牌识别结果推送、或者 comet 轮询时，回复以下结构的消息

{

“Response_AlarmInfoPlate”:{ “ivs_ioctrl”:{

“delay”:500,

“io”:0,

“value”:2

}

}

}

字段名 类型 说明
io Int Ioout 的 id[0-3] 不同产品 io 个数不一样
value int 输出 IO 的状态值

  1. 断
  2. 通
  3. 先通后断
delay int 先通后断的延迟时间(uint32，单位:ms)；当 value 为 2 的时候有效,

最大 600*1000

LCD 配置

支持设备：仅 R5D
  1. 当开启 comet 轮询之后，相机会一直与 HTTP 服务器进行交互，保持连接请求，相机主动发送设备注册消息，内容与普通心跳内容一致，收到回复时，立即发送下一条消息；
  2. 发送设备注册消息，与普通心跳消息保持一致；
  3. comet 轮询会根据服务器回复做相应处理；

接口清单

序号 接口分类 接口名称
1 LCD 屏显配置接口 LCD 屏显配置
2 LCD 屏显配置获取
3 LCD 广告配置接口 半屏配置下发
4 全屏配置下发
5 自定义配置下发
6 LCD 广告配置获取
7 LCD 屏显控制接口 控制忙时半屏显示
8 控制闲时半屏显示
9 控制忙时全屏显示
10 控制闲时全屏显示

说明：

  1. 文件下载接口以 HTTP 的方式提供；图片不超过 5MB，视频文件不超过 50MB；资源包整体的大小不超过 100MB；
  2. 压缩包直接使用设备导出的 tar 文件，否则可能会有格式问题；

LCD 屏显配置

服务器在收到车牌识别结果推送、或者 comet 轮询时，回复以下结构的消息，（修改屏显协议、屏幕翻转和显示屏尺寸将会自动重启相机）：

{

“Response_AlarmInfoPlate”:{ “type”:”set_ad_voice_config”, “module”:”AD_CONFIG_REQUESTION”,

“reply_url”: “”, “body”:{

“media_voice_time_ctrl”:[

{

“time_begin”:”00:00:00″,

“time_end”:”08:00:00″, “voice_level”:2

},

{

“time_begin”:”08:00:00″,

“time_end”:”17:00:00″, “voice_level”:0

},

{

“time_begin”:”17:00:00″,

“time_end”:”24:00:00″, “voice_level”:0

}

],

“led_bright_time_ctrl”:[

{

“time_begin”:”00:00:00″,

“time_end”:”08:00:00″, “level”:2

},

{

“time_begin”:”08:00:00″,

“time_end”:”17:00:00″, “level”:2

},

{

“time_begin”:”17:00:00″,

“time_end”:”24:00:00″, “level”:2

}

],

“screen_size”:2, “text_roll_speed”:1, “led_bright_mode”:1, “fan_enable_temprature”:40, “control_mode”:2, “factory_mode”:0, “rotate_mode”:1

}

}

}

层级 参数名字 类型 必填 描述
1.1 type string 是 操作类型
1.2 module string 是 模块名
1.3 reply_url string 是 回复地址，设备执行操作后，会调用该地址，返回执行结果，POST 方式
1.4 body object 是 消息对象
1.4.1 media_voice_time_ct rl array 媒体音量（可分三个时间段）
1.4.1.1 time_begin string 是 时间
1.4.1.2 time_end string 是 时间
1.4.1.3 voice_level int 是 音量，0：静音，1：音量 1， 2：音量，3：音量 3，4：音量 4，5：音量 5
1.4.2 led_bright_time_ctrl array 是 LCD 屏显亮度（可分三个时间段）
1.4.2.1 time_begin string 是 时间
1.4.2.2 time_end string 是 时间
1.4.2.3 level int 是 亮度，0：熄屏，1：亮度 1， 2：亮度 2，3：亮度 3，4：亮度 4，5：亮度 5
1.4.3 screen_size int 是 屏幕尺寸，1：1366*768，2：

1920*1080
1.4.4 text_roll_speed int 是 文字滚动速度，0：缓慢，1：正常，2：快速
1.4.5 led_bright_mode int 是 LCD 屏幕亮度模式，0：智能调节，1：手动调节，2：关闭
1.4.6 fan_enable_tempratu re int 是 开启温度
1.4.7 control_mode int 是 屏显控制模式，0：软件控制，1：相机控制，2：脱机时相机控制
1.4.8 factory_mode int 是 屏显协议，0：A(VZ)，1：

B(AK)；填 0 即可；
1.4.9 rotate_mode int 是 屏幕翻转，0：原始显示，1：上下翻转

LCD 屏显配置获取

服务器在收到车牌识别结果推送、或者 comet 轮询时，回复以下结构的消息：

{

“Response_AlarmInfoPlate”:{ “type”:”get_ad_voice_config”, “module”:”AD_CONFIG_REQUESTION”,

“reply_url”: “http://192.168.18.55/reply_url”

}

}

参数名字 类型 最大长度 必填 描述
type string 32 是 操作类型
module string 32 是 模块名字
reply_url string 128 是 推送地址，POST 方式

推送内容如下：

{

“code”: 0,

“result”:{

“type”:”get_ad_voice_config”, “module”:”AD_CONFIG_REQUESTION”,

“body”:{

“media_voice_time_ctrl”:[

{

“time_begin”:”00:00:00″,

“time_end”:”08:00:00″, “voice_level”:2

},

{

“time_begin”:”08:00:00″,

“time_end”:”17:00:00″, “voice_level”:0

},

{

“time_begin”:”17:00:00″,

“time_end”:”24:00:00″, “voice_level”:0

}

],

“led_bright_time_ctrl”:[

{

“time_begin”:”00:00:00″,

“time_end”:”08:00:00″, “level”:2

},

{

“time_begin”:”08:00:00″,

“time_end”:”17:00:00″, “level”:2

},

{

“time_begin”:”17:00:00″,

“time_end”:”24:00:00″, “level”:2

}

],

“screen_size”:2, “text_roll_speed”:1, “led_bright_mode”:1, “fan_enable_temprature”:40, “control_mode”:2, “factory_mode”:0, “rotate_mode”:1

}

}

}

半屏配置下发

屏幕配置方式有三种，半屏、全屏、自定义，采用自定义方式时，只能通过压缩包的方式导

入；

服务器在收到车牌识别结果推送、或者 comet 轮询时，回复以下结构的消息：

{

“Response_AlarmInfoPlate”:{ “type”:”set_ad_config”, “module”:”AD_CONFIG_REQUESTION”,

“reply_url”: “”, “body”:{

“ad_type”:2, “package_url”:”http://192.168.18.77:9090/shareFile/res.tar”, “ad_config”:{

“ad_source”:”local”, “ad_mode”:2,

“ad_group”:{

“group_id”:0,

“scenes”:[

{

“scene_name”:”YnVzeV9oYWxm”, “scene_id”:0,

“scene_mode”:2, “scene_type”:”car_out”, “scene_max_duration”:30, “video_play_count”:2, “background_type”:1, “background_color”:””, “background_image”:”1.png”, “scene_pos”:{

“x”:0,

“y”:307,

“width”:360, “height”:333

},

“scene_info”:{

“elem_list”:[

{

“elem_id”:1, “elem_enable”:1,

“elem_name”:”dynamic_text1″, “elem_type”:”dynamic_text”, “elem_sub_type”:”car_type”, “elem_pos”:{

“x”:0,

“y”:47,

“width”:360,

“height”:28

},

“elem_text_content”:”6Z2Z5oCB5paH5pys”, “elem_bg_color”:”rgba(255,255,255,0)”, “elem_fg_color”:”#941594″, “elem_font_family”:0,

“elem_font_bold”:0, “elem_font_size”:28, “elem_align”:”center”, “extern_text”:””, “extern_text_enable”:0

},

{

“elem_id”:2, “elem_enable”:1,

“elem_name”:”dynamic_text2″, “elem_type”:”dynamic_text”, “elem_sub_type”:”car_id”, “elem_pos”:{

“x”:0,

“y”:122,

“width”:360, “height”:24

},

“elem_text_content”:”6Z2Z5oCB5paH5pys”, “elem_bg_color”:”rgba(255,255,255,0)”, “elem_fg_color”:”#8f388f”, “elem_font_family”:0,

“elem_font_bold”:0, “elem_font_size”:24, “elem_align”:”center”, “extern_text”:””, “extern_text_enable”:0

},

{

“elem_id”:3, “elem_enable”:1,

“elem_name”:”dynamic_text3″, “elem_type”:”dynamic_text”, “elem_sub_type”:”custom”, “elem_pos”:{

“x”:0,

“y”:194,

“width”:360,

“height”:24

},

“elem_text_content”:”6Z2Z5oCB5paH5pys”, “elem_bg_color”:”rgba(255,255,255,0)”, “elem_fg_color”:”#c777c7″, “elem_font_family”:0,

“elem_font_bold”:0, “elem_font_size”:24, “elem_align”:”center”, “extern_text”:””, “extern_text_enable”:0

},

{

“elem_id”:4, “elem_enable”:1,

“elem_name”:”dynamic_text4″, “elem_type”:”dynamic_text”, “elem_sub_type”:”car_in_time”, “elem_pos”:{

“x”:0,

“y”:265,

“width”:360, “height”:20

},

“elem_text_content”:”6Z2Z5oCB5paH5pys”, “elem_bg_color”:”rgba(255,255,255,0)”, “elem_fg_color”:”#5c1b5c”, “elem_font_family”:0,

“elem_font_bold”:0, “elem_font_size”:20, “elem_align”:”center”, “extern_text”:””, “extern_text_enable”:0

},

{

“elem_id”:5, “elem_enable”:0,

“elem_name”:”dynamic_text5″, “elem_type”:”dynamic_text”, “elem_sub_type”:”car_in_time”, “elem_pos”:{

“x”:0,

“y”:319,

“width”:360,

“height”:14

},

“elem_text_content”:”6Z2Z5oCB5paH5pys”, “elem_bg_color”:”rgba(255,255,255,0)”, “elem_fg_color”:”#ffffff”, “elem_font_family”:0,

“elem_font_bold”:0, “elem_font_size”:14, “elem_align”:”center”, “extern_text”:””, “extern_text_enable”:0

}

]

}

},

{

“scene_name”:”ZnJlZV9oYWxm”, “scene_id”:1,

“scene_mode”:2, “scene_type”:”idle”, “scene_max_duration”:30, “video_play_count”:2, “background_type”:1, “background_color”:””,

“background_image”:”0_MA2435.jpg”, “scene_pos”:{

“x”:0,

“y”:307,

“width”:360, “height”:333

},

“scene_info”:{

“elem_list”:[

{

“elem_id”:4, “elem_enable”:1,

“elem_name”:”dynamic_text4″, “elem_type”:”dynamic_text”, “elem_sub_type”:”parking_space_left”, “elem_pos”:{

“x”:0,

“y”:72,

“width”:360, “height”:14

},

“elem_text_content”:”6Z2Z5oCB5paH5pys”, “elem_bg_color”:”rgba(255,255,255,0)”, “elem_fg_color”:”#ffffff”, “elem_font_family”:0,

“elem_font_bold”:0, “elem_font_size”:14, “elem_align”:”center”, “extern_text”:””, “extern_text_enable”:1

},

{

“elem_id”:5, “elem_enable”:1,

“elem_name”:”dynamic_text5″, “elem_type”:”dynamic_text”, “elem_sub_type”:”parking_space_left”, “elem_pos”:{

“x”:0,

“y”:159,

“width”:360, “height”:14

},

“elem_text_content”:”6Z2Z5oCB5paH5pys”, “elem_bg_color”:”rgba(255,255,255,0)”, “elem_fg_color”:”#ffffff”, “elem_font_family”:0,

“elem_font_bold”:0, “elem_font_size”:14, “elem_align”:”center”, “extern_text”:””, “extern_text_enable”:1

},

{

“elem_id”:6, “elem_enable”:1,

“elem_name”:”dynamic_text6″, “elem_type”:”dynamic_text”, “elem_sub_type”:”parking_space_left”, “elem_pos”:{

“x”:0,

“y”:246,

“width”:360, “height”:14

},

“elem_text_content”:””, “elem_bg_color”:”rgba(255,255,255,0)”, “elem_fg_color”:”#d117d1″, “elem_font_family”:0, “elem_font_bold”:0, “elem_font_size”:14, “elem_align”:”center”, “extern_text”:”NjY2″, “extern_text_enable”:0

}

]

}

},

{

“scene_name”:”YWQ=”, “scene_id”:2, “scene_mode”:1, “scene_type”:”ad”, “scene_max_duration”:30, “video_play_count”:2, “background_type”:2, “background_color”:””, “background_image”:””, “scene_pos”:{

“x”:0,

“y”:0,

“width”:360, “height”:307

},

“scene_info”:{

“elem_list”:[

{

“elem_id”:0, “elem_name”:”video0″, “elem_type”:”video”, “elem_pos”:{

“x”:0,

“y”:0,

“width”:360, “height”:307

},

“picture_max_duration”:1, “video_play_count”:1,

“elem_res_list”:[

{

“path”:”2233_hisi.mp4″

}

]

},

{

“elem_id”:1, “elem_name”:”static_pic1″, “elem_type”:”static_pic”, “elem_pos”:{

“x”:0,

“y”:0,

“width”:360, “height”:307

},

“picture_max_duration”:10, “video_play_count”:10, “elem_res_list”:[

{

“path”:”89756.jpg”

}

]

},

{

“elem_id”:2, “elem_name”:”video2″, “elem_type”:”video”, “elem_pos”:{

“x”:0,

“y”:0,

“width”:360, “height”:307

},

“picture_max_duration”:1, “video_play_count”:1, “elem_res_list”:[

{

“path”:”lego_hisi.mp4″

}

]

},

{

“elem_id”:3,

“elem_name”:”video3″, “elem_type”:”video”, “elem_pos”:{

“x”:0,

“y”:0,

“width”:360, “height”:307

},

“picture_max_duration”:1, “video_play_count”:1, “elem_res_list”:[

{

“path”:”iphone1_mp4.mp4″

}

]

}

]

}

},

{

“scene_name”:”cXJjb2Rl”, “scene_id”:3, “scene_mode”:1, “scene_type”:”qr_code”, “scene_max_duration”:30, “video_play_count”:2, “background_type”:0,

“background_color”:”rgba(255,255,255,1)”, “background_image”:””,

“scene_pos”:{

“x”:0,

“y”:0,

“width”:360, “height”:307

},

“scene_info”:{

“elem_list”:[

{

“elem_id”:6, “elem_enable”:1, “elem_name”:”static_pic6″, “picture_max_duration”:300, “elem_type”:”dynamic_pic”,

“elem_sub_type”:”fee-qrcode”,

“elem_pos”:{

“x”:36,

“y”:10,

“width”:287, “height”:287

},

“elem_bg_color”:”rgba(255,255,255,0)”, “elem_res_list”:[

{

“path”:””

}

],

“elem_res_path”:”https://img.zcool.cn/community/015c635a51eafea8012180c5e03fa5.gif”

}

]

}

}

]

},

“ratio”:48

}

}

}

}

层级 参数名字 类型 最大长度 必填 描述
1.1 type string 32 是 操作类型
1.2 module string 32 是 模块名字
1.3 reply_url string 255 是 回复地址，POST 方式
1.4 body object 是 消息对象
1.4.2 package_url string 255 否 压缩包路径，使用自定义方式下发配置的时候，需要有此字段
1.4.3 ad_type int 是 0:自定义广告, 1:全屏广告, 2:

半屏广告
1.4.4 ad_config 用于广告配置，图片、视频文件，需要通过 tar 压缩包（用设备导出，或保持与设备导出的压缩包格式相同）下发
1.4.4.1 ad_source string 32 是 资源位置，填”local”即可；
1.4.4.2 ad_mode int 是 屏显模式，1：全屏，2：半屏
1.4.4.3 ad_group object 是
1.4.4.3.1 group_id int 是 分组 id
1.4.4.3.2 scenes array 5 是 场景数组
1.4.4.3.2.1 scene_name string 64 是 场景名
1.4.4.3.2.2 scene_id int 是 场景 id
1.4.4.3.2.3 scene_mode int 是 场景模式，预留，填 0 即可
1.4.4.3.2.4 scene_type string 32 是 场景类型
1.4.4.3.2.5 scene_max_dur ation int 是 场景最大播放时长，单位秒
1.4.4.3.2.6 video_play_cou nt int 是 视频播放次数
1.4.4.3.2.7 background_ty pe int 是 背景类型，0：背景色，1：背景图，2：不启用
1.4.4.3.2.8 background_col or string 32 是 背景色，eg：”#941594″
1.4.4.3.2.9 background_im age string 96 是 背景图片名
1.4.4.3.2.10 scene_pos object 是 位置
1.4.4.3.2.10.1 x int 是 x 轴坐标
1.4.4.3.2.10.2 y int 是 y 轴坐标
1.4.4.3.2.10.3 width int 是 宽度
1.4.4.3.2.10.4 height int 是 高度
1.4.4.3.2.11 scene_info object 场景资源，文本和视频、图像是不同的数据结构（数组中可能存在不同类型的对象）
文本
1.4.4.3.2.11.1 elem_list array 10 否 文本
1.4.4.3.2.11.1.1 elem_id int 是 元素 id
1.4.4.3.2.11.1.2 elem_enable int 是 是否启用
1.4.4.3.2.11.1.3 elem_name string 32 是 元素名字
1.4.4.3.2.11.1.4 elem_type string 16 是 元素类型 static_pic： 静态图片，dynamic_pic： 动态图片， video:视频，static_text：静态文字，dynamic_text：动态文字
1.4.4.3.2.11.1.5 elem_sub_type string 32 是 元素子类型，car_id：车牌号， datetime ： 日 期 时间， car_in_time：入场时间， car_out_time ： 离场时间， car_type ： 车 类 型 ， parking_space_left：剩余车位

/ ， custom ： 自 定义， fee-qrcode：动态二维码
1.4.4.3.2.11.1.6 elem_pos object 是 位置
1.4.4.3.2.11.1.6.1 x int 是 x 轴坐标
1.4.4.3.2.11.1.6.2 y int 是 y 轴坐标
1.4.4.3.2.11.1.6.3 width int 是 宽度
1.4.4.3.2.11.1.6.4 height int 是 高度
1.4.4.3.2.11.1.7 elem_text_cont ent string 96 是 文字内容
1.4.4.3.2.11.1.8 elem_bg_color string 32 是 背景色
1.4.4.3.2.11.1.9 elem_fg_color string 32 是 文字颜色
1.4.4.3.2.11.1.10 elem_font_fami ly int 是 字体
1.4.4.3.2.11.1.11 elem_font_bold int 是 是否加粗
1.4.4.3.2.11.1.12 elem_font_size int 是 字号
1.4.4.3.2.11.1.13 elem_align string 16 是 对齐方式
1.4.4.3.2.11.1.14 extern_text string 96 是 扩展文字
1.4.4.3.2.11.1.15 extern_text_en able int 是 是否启用扩展文字
视频、图片
1.4.4.3.2.11.1 elem_list array 是 图片、视频
1.4.4.3.2.11.2 elem_id int 是 元素 id
1.4.4.3.2.11.3 elem_enable int 是 是否启用
1.4.4.3.2.11.4 elem_name string 是 元素名称
1.4.4.3.2.11.5 elem_type string 是 元素类型 static_pic： 静态图片，dynamic_pic： 动态图片， video:视频，static_text：静态文字，dynamic_text：动态文字
1.4.4.3.2.11.6 elem_sub_type string 是 元素子类型，car_id：车牌号， datetime ： 日 期 时 间 ， car_in_time ： 入 场 时 间 ， car_out_time ： 离场时间， car_type ： 车 类 型 ， parking_space_left：剩余车位

/ ， custom ： 自 定 义 ，

fee-qrcode：动态二维码
1.4.4.3.2.11.7 elem_pos object 是 元素字类型
1.4.4.3.2.11.7.1 x int 是 x 轴坐标
1.4.4.3.2.11.7.2 y int 是 y 轴坐标
1.4.4.3.2.11.7.3 width int 是 宽度
1.4.4.3.2.11.7.4 height int 是 高度
1.4.4.3.2.11.8 picture_max_d uration int 是 图片场景最长显示时间，单位秒，范围：3~30
1.4.4.3.2.11.9 video_play_cou nt int 是 播放次数，1~10
1.4.4.3.2.11.10 elem_res_list array 是 文件路径列表
1.4.4.3.2.11.10.1 path string 是 文件路径
场景名 base64 编码 必填 资源数组类型
busy_half YnVzeV9oYWxm 是 文本
free_half ZnJlZV9oYWxm 是 文本
ad YWQ= 是 视频、图片
qrcode cXJjb2Rl 是 图片

响应格式需严格按照以上的场景格式；

LCD 广告配置获取

服务器在收到车牌识别结果推送、或者 comet 轮询时，回复以下结构的消息：

{

“Response_AlarmInfoPlate”:{ “type”:”get_ad_config”, “module”:”AD_CONFIG_REQUESTION”,

“reply_url”: “”, “body”:{

“ad_type”:2

}

}

}

推送格式：

具体内容和 lcd 配置一致；

{

“code”:0, “msg”:””, “result”:{

“ad_config”:{

},

“ad_type”:0

}

}

全屏配置下发

json 的定义与半屏配置相同，但是包含的场景数组有区别；

场景名 base64 编码 必填 资源数组类型
full ZnVsbA== 是 文本+图片
ad YWQ= 是 图片、视频

服务器在收到车牌识别结果推送、或者 comet 轮询时，回复以下结构的消息：

{

“Response_AlarmInfoPlate”:{ “type”:”set_ad_config”, “module”:”AD_CONFIG_REQUESTION”,

“reply_url”:””, “body”:{

“ad_type”:1, “package_url”:”http://192.168.18.77:9090/shareFile/res.tar”, “ad_config”:{

“ad_source”:”local”, “ad_mode”:1,

“ad_group”:{

“group_id”:0,

“scenes”:[

{

“scene_name”:”ZnVsbA==”, “scene_id”:0, “scene_mode”:0, “scene_type”:”car_out”, “scene_max_duration”:30, “video_play_count”:2, “background_type”:1, “background_color”:””, “background_image”:”hei.jpg”, “scene_pos”:{

“x”:0,

“y”:0,

“width”:360, “height”:640

},

“scene_info”:{

“elem_list”:[

{

“elem_id”:1, “elem_enable”:1,

“elem_name”:”dynamic_text1″, “elem_type”:”dynamic_text”, “elem_sub_type”:”car_type”, “elem_pos”:{

“x”:0,

“y”:47,

“width”:360, “height”:14

},

“elem_text_content”:”6Z2Z5oCB5paH5pys”, “elem_bg_color”:”rgba(255,255,255,0)”, “elem_fg_color”:”#000000″, “elem_font_family”:0,

“elem_font_bold”:0, “elem_font_size”:14, “elem_align”:”center”, “extern_text”:””, “extern_text_enable”:0

},

{

“elem_id”:2, “elem_enable”:1,

“elem_name”:”dynamic_text2″, “elem_type”:”dynamic_text”, “elem_sub_type”:”car_id”, “elem_pos”:{

“x”:0,

“y”:108,

“width”:360, “height”:14

},

“elem_text_content”:”6Z2Z5oCB5paH5pys”, “elem_bg_color”:”rgba(255,255,255,0)”, “elem_fg_color”:”#000000″, “elem_font_family”:0,

“elem_font_bold”:0, “elem_font_size”:14, “elem_align”:”center”, “extern_text”:””, “extern_text_enable”:0

},

{

“elem_id”:3, “elem_enable”:1,

“elem_name”:”dynamic_text3″, “elem_type”:”dynamic_text”, “elem_sub_type”:”car_in_time”, “elem_pos”:{

“x”:0,

“y”:169,

“width”:360, “height”:14

},

“elem_text_content”:”6Z2Z5oCB5paH5pys”, “elem_bg_color”:”rgba(255,255,255,0)”, “elem_fg_color”:”#000000″, “elem_font_family”:0,

“elem_font_bold”:0, “elem_font_size”:14, “elem_align”:”center”, “extern_text”:””, “extern_text_enable”:0

},

{

“elem_id”:4, “elem_enable”:1,

“elem_name”:”dynamic_text4″, “elem_type”:”dynamic_text”, “elem_sub_type”:”custom”, “elem_pos”:{

“x”:0,

“y”:230,

“width”:360, “height”:14

},

“elem_text_content”:”6Z2Z5oCB5paH5pys”, “elem_bg_color”:”rgba(255,255,255,0)”, “elem_fg_color”:”#000000″, “elem_font_family”:0,

“elem_font_bold”:0, “elem_font_size”:14, “elem_align”:”center”, “extern_text”:””, “extern_text_enable”:0

},

{

“elem_id”:5, “elem_enable”:1,

“elem_name”:”dynamic_text5″, “elem_type”:”dynamic_text”, “elem_sub_type”:”custom”, “elem_pos”:{

“x”:0,

“y”:291,

“width”:360, “height”:14

},

“elem_text_content”:”6Z2Z5oCB5paH5pys”, “elem_bg_color”:”rgba(255,255,255,0)”, “elem_fg_color”:”#000000″, “elem_font_family”:0,

“elem_font_bold”:0, “elem_font_size”:14, “elem_align”:”center”, “extern_text”:””, “extern_text_enable”:0

},

{

“elem_id”:6, “elem_enable”:1, “elem_name”:”static_pic6″, “picture_max_duration”:300, “elem_type”:”dynamic_pic”,

“elem_sub_type”:”fee-qrcode”, “elem_pos”:{

“x”:54,

“y”:374,

“width”:252, “height”:252

},

“elem_bg_color”:”rgba(255,255,255,0)”, “elem_res_list”:[

{

“path”:””

}

],

“elem_res_path”:””

}

]

}

},

{

“scene_name”:”YWQ=”, “scene_id”:1, “scene_mode”:0, “scene_type”:”ad”,

“scene_max_duration”:30, “video_play_count”:2, “background_type”:2, “background_color”:””, “background_image”:””, “scene_pos”:{

“x”:0,

“y”:0,

“width”:360, “height”:640

},

“scene_info”:{

“elem_list”:[

{

“elem_id”:0, “elem_name”:”video0″, “elem_type”:”video”, “elem_pos”:{

“x”:0,

“y”:0,

“width”:360, “height”:640

},

“picture_max_duration”:1, “video_play_count”:1, “elem_res_list”:[

{

“path”:”2233_hisi.mp4″

}

]

},

{

“elem_id”:1, “elem_name”:”static_pic1″, “elem_type”:”static_pic”, “elem_pos”:{

“x”:0,

“y”:0,

“width”:360, “height”:640

},

“picture_max_duration”:10, “video_play_count”:10, “elem_res_list”:[

{“code”:0,”msg”:””,”result”:null}

{

“path”:”bg_bottom.png”

}

]

}

]

}

}

]

},

“ratio”:48

}

}

}

}

自定义配置下发

与半屏和全屏下发的区别是，可以导入完整的广告包，使用更便捷；

服务器在收到车牌识别结果推送、或者 comet 轮询时，回复以下结构的消息：

{

“Response_AlarmInfoPlate”:{ “type”:”set_ad_config”, “module”:”AD_CONFIG_REQUESTION”,

“reply_url”:””, “body”:{

“ad_type”:0, “package_url”:”http://192.168.18.77:9090/shareFile/res.tar”

}

}

}

请求结果会往 reply 中的地址返回，目前请求内容符合要求都返回 code 为 0，后续会拓展不同请求结果值 code 和提示信息 msg；

控制忙时半屏显示

半屏模式忙时文字只能显示在下半屏，上半屏显示二维码。场景有全屏、半屏，忙时和闲时。两两组合：全屏忙时(full)，全屏闲时(full_ad)，半屏忙时(busy_half)，半屏闲时(free_half)；后面 4 条都是在广告在页面配置好的条件下进行控制。

透传数据中的字段，需要和广告配置中的字段一致，才能控制。自定义文字可以配置多个，其他的只能配置一个。

可以控制的类型包括：car_id 车牌号/ car_in_time 入场时间/car_out_time 离场时间

/car_type 车类型/parking_space_left 剩余车位/ custom 自定义/ qrcode_text 二维码。

服务器在收到车牌识别结果推送、或者 comet 轮询时，回复以下结构的消息：

{

“Response_AlarmInfoPlate”:{ “module”:”AD_CONFIG_REQUESTION”,

“type”: “ad_push_message”, “reply_url”: “”,

“body”: {

“scene_name”: “YnVzeV9oYWxm”,

“custom”: [“5Ymp5L2Z6L2m5L2NOiAzMA==”, “5Ymp5L2Z6L2m5L2NOiAzMA==”],

“qrcode_text”: “https://www.vzicar.com”

}

}

}

层级 参数名字 类型 最大

长度

 必填 描述
1.1 type string 32 是 操作类型
1.2 module string 32 是 模块名字
1.3 reply_url string 128 是 推送地址
1.4 body object 是 消息体
1.4.1 scene_name string 32 是 要控制的场景名称 base64 编码，

ZnJlZV9oYWxm(free_half)
1.4.2 custom array 是 自定义文字 utf-8 base64,5Ymp5L2Z6L2m5L2NOiAzMA==

(剩余车位: 30) 数组跟网页配置一一

对应。比如配置三个就显示前三行
1.4.3 qrcode_text string 128 是 动态二维码

回复示例：

{

“code”:0,

“msg”:””

}

控制闲时半屏显示

服务器在收到车牌识别结果推送、或者 comet 轮询时，回复以下结构的消息：

{

“Response_AlarmInfoPlate”:{ “module”:”AD_CONFIG_REQUESTION”,

“type”: “ad_push_message”, “reply_url”: “”,

“body”: {

“scene_name”: “ZnJlZV9oYWxm”,

“custom”: [“5Ymp5L2Z6L2m5L2NOiAzMA==”, “5Ymp5L2Z6L2m5L2NOiAzMA==”],

}

}

}

层级 参数名字 类型 最大长

度

 必填 描述
type string 32 是 操作类型
module string 32 是 模块名字
reply_url string 128 是 推送地址
body object 是 消息体
scene_name string 32 是 要控制的场景名称 base64 编码，

ZnJlZV9oYWxm(free_half)
custom array 是 自 定 义 文 字 utf-8 base64,5Ymp5L2Z6L2m5L2NOiAzMA==

(剩余车位: 30) 数组跟网页配置一一

对应。比如配置三个就显示前三行

回复示例：

{

“code”:0,

“msg”:””

}

控制忙时全屏显示

服务器在收到车牌识别结果推送、或者 comet 轮询时，回复以下结构的消息：

{

“Response_AlarmInfoPlate”:{ “module”:”AD_CONFIG_REQUESTION”,

“type”: “ad_push_message”, “reply_url”: “”,

“body”: {

“scene_name”: “YnVzeV9oYWxm”,

“custom”: [“5Ymp5L2Z6L2m5L2NOiAzMA==”, “5Ymp5L2Z6L2m5L2NOiAzMA==”],

“qrcode_text”: “https://www.vzicar.com”

}

}

}

层级 参数名字 类型 最 大长度 必填 描述
1.1 type string 32 是 操作类型
1.2 module string 32 是 模块名字
1.3 reply_url string 128 是 推送地址
1.4 body object 是 消息体
1.4.1 scene_name string 32 是 场景名
1.4.2 parking_space_lef t string 128 是 剩余车位utf-8 base64 编码

5Ymp5L2Z6L2m5L2NOiAzMA

==(剩余车位: 30)
1.4.3 qrcode_text string 128 是 动态二维码内容

回复示例：

{

“code”:0,

“msg”:””

}

控制闲时全屏显示

服务器在收到车牌识别结果推送、或者 comet 轮询时，回复以下结构的消息：

{

“Response_AlarmInfoPlate”:{ “module”:”AD_CONFIG_REQUESTION”,

“type”: “ad_push_message”, “reply_url”: “”,

“body”: {

“scene_name”: ” ZnVsbF9hZA==”

}

}

}

层级 参数名字 类型 最大长度 必填 描述
1.1 type string 32 是 操作类型
1.2 module string 32 是 模块名字
1.3 reply_url string 128 是 推送地址
1.4 body object 是 消息体
1.4.1 scene_name string 32 是 场景名

回复示例：

{

“code”:0,

“msg”:””

}

OSD 配置

设置自定义 OSD

服务器在收到车牌识别结果推送、或者 comet 轮询时，回复以下结构的消息：

{

“Response_AlarmInfoPlate”: { “set_osd_para”: “http_set_osd_para”, “body”: {

“osd_type”: 1,

“user_osd”: {

“user_osd_param”: [{ “id”: 0,

“display”: 1,

“color”: 0,

“front_size”: 0, “text”: “ZGl5MQ==”

}, {

“id”: 1,

“display”: 1,

“color”: 0,

“front_size”: 1, “text”: “ZGl5Mg==”

}, {

“id”: 2,

“display”: 1,

“color”: 0,

“front_size”: 2, “text”: “ZGl5Mw==”

}, {

“id”: 3,

“display”: 1,

“color”: 0,

“front_size”: 3, “text”: “ZGl5NA==”

}],

“x_pos”: 7,

“y_pos”: 46

},

“usr_multi_text”: { “display”: 1,

“color”: 0,

“front_size”: 3,

“x_pos”: 36,

“y_pos”: 28,

“texts”: [{

“enable”: 1, “text”: “ZGl5NS0x”

}, {

“enable”: 1, “text”: “ZGl5NS0y”

}, {

“enable”: 1, “text”: “ZGl5NS0z”

}, {

“enable”: 0,

“text”: “T1NEIFRleHQ=”

}, {

“enable”: 0,

“text”: “T1NEIFRleHQ=”

}, {

“enable”: 0,

“text”: “T1NEIFRleHQ=”

}, {

“enable”: 0,

“text”: “T1NEIFRleHQ=”

}, {

“enable”: 0,

“text”: “T1NEIFRleHQ=”

}]

}

}

}

}

层级 参数名字 类型 最 大 长度 必填 描述
1.1 set_osd_para string 32 是 操作类型
1.2 body object 是 消息体
1.2.1 user_osd object 是 自定义 osd
1.2.1.1 user_osd_param array 是 osd 参数列表
1.2.1.1.1 id int 是 osd 行数，0~3
1.2.1.1.2 display int 是 是否显示，0：不显示，1：显示
1.2.1.1.3 color int 是 颜色，0：白，1：红，2：蓝，3：绿
1.2.1.1.3 front_size int 是 字体大小
1.2.1.1.4 text string 是 文 字 的 base64编码（编码前最多 30 个汉字，

英文最多 60 个字母）
1.2.1.2 x_pos int 是 左上角横坐标

0~100
1.2.1.3 y_pos int 是 左上角纵坐标

0~100
1.2.1.1 usr_multi_text object 否 只有高速版本有效
1.2.1.1.1 display int 是 是否显示，0：不显示，1：显示
1.2.1.1.2 color int 是 颜色，0：白，1：红，2：蓝，3：绿
1.2.1.1.3 front_size int 是 字体大小，从小到大 0~3
1.2.1.1.4 x_pos int 是
1.2.1.1.5 y_pos int 是
1.2.1.1.6 texts array 8 是 自定义内容数组
1.2.1.1.6.1 enable int 是 是否显示
1.2.1.1.6.2 context string 是 文 字 的 base64编码（编码前最多 30 个汉字，

英文最多 60 个字母）
1.2.2 osd_type int 是 0：动态叠加自
定义 osd，叠加内容不存 flash 1：静态叠加自定义 osd，叠加内容存 flash

设置图片OSD（E5 1.0）

服务器在收到车牌识别结果推送、或者 comet 轮询时，回复以下结构的消息：

{

“Response_AlarmInfoPlate”: { “module”: “AVS_PIC_OSD_MODULE”, “type”: “AVS_SET_PIC_OSD_PRM”,

“is_dynamic”: 0, “body”: {

“pos”: 2,

“font”: {

“color”: 0,

“size”: 2

},

“separation”: 0, “content”: [{

“id”: 0,

“enable”: 1,

“x_pos”: 2,

“y_pos”: 64, “configJson”: {

}

},

{

“id”: 1,

“enable”: 1,

“x_pos”: 2,

“y_pos”: 71, “configJson”: {

“type”: 0 // 0: YYYY/MM/DD ,1: MM/DD/YYYY，2：DD/MM/YYYY,

3: YYYY-MM-DD,4:MM-DD-YYYY,5:DD-MM-YYYY

}

},

{

“id”: 2,

“enable”: 1,

“x_pos”: 2,

“y_pos”: 86, “configJson”: {

“type”: 0, // 时间格式，0：12 小时制；1：24 小时制 “ms_enable”: 1 //是否精确到毫秒

}

},

{

“id”: 3,

“enable”: 1,

“x_pos”: 2,

“y_pos”: 78, “configJson”: {

“text”: “YWRkcmVzcw==”

}

},

{

“id”: 4,

“enable”: 0,

“x_pos”: 0,

“y_pos”: 0, “configJson”: {

}

},

{

“id”: 5,

“enable”: 1,

“x_pos”: 54,

“y_pos”: 35, “configJson”: {

}

},

{

“id”: 6,

“enable”: 1,

“x_pos”: 55,

“y_pos”: 52, “configJson”: {

}

},

{

“id”: 7,

“enable”: 1,

“x_pos”: 55,

“y_pos”: 43, “configJson”: {

}

},

{

“id”: 8,

“enable”: 1,

“x_pos”: 54,

“y_pos”: 3, “configJson”: {

“text”: “ZGl5MQ==”

}

},

{

“id”: 9,

“enable”: 1,

“x_pos”: 54,

“y_pos”: 13, “configJson”: {

“text”: “ZGl5Mg==”

}

},

{

“id”: 10,

“enable”: 1,

“x_pos”: 54,

“y_pos”: 22, “configJson”: {

“text”: “ZGl5Mw==”

}

}

],

“content_order”: [0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10]

}

}

}

层级 参数名称 参数类型 长度 是否必须 描述
1.1 module string 是 模块名字
1.2 cmd string 是 控制命令
1.3 type string 是 消息类型
1.4 is_dynamic int 否 0:静态图片 OSD 信息叠加， 写入 flash;

1:动态平台 OSD 信息叠加， 不写 flash;

无此字段时默认为静态 OSD 叠加
1.5 body object 是 消息体
1.5.1 pos int 是 叠加位置，0：图片外上，1：图片外下，2：图片内，3：关闭
1.5.2 font object 是 字体
1.5.2.1 color int 是 字体颜色，0：白色，1：红色，2：

蓝色，3：绿色
1.5.2.2 size int 是 字体大小，0：16，1：24，2：32，

3：48
1.5.3 separation int 是 0：空格；1：竖线

（扩张区域显示时生效）
1.5.4 content array 是
1.5.4.1 id int 是 0：实时结果，1：日期，2：时间，

3：地点，4：车辆事件（部分支持），

5：车辆类型，6：车标车款，7：车身颜色，8：自定义内容 1，9：自定义内容 2，10：自定义内容 3
1.5.4.2 x_pos int 是 水平位置，0~100
1.5.4.3 y_pos int 是 垂直位置，0~100
1.5.4.4 configJson object 是
1.5.4.5 type int 否 与 id 值有关，见示例
1.5.4.6 text string 否 文本的 base64 编码，编码前最多 30 个汉字或者 60 个英文
1.5.4.7 ms_enable int 否 精确到毫秒
1.5.5 content_order array 是 根据 id 排序（扩张区域显示时生效）

设置图片OSD（DV500 版本）

服务器在收到车牌识别结果推送、或者 comet 轮询时，回复以下结构的消息：

{

“Response_AlarmInfoPlate”: { “type”: “AVS_SET_PIC_OSD_PRM”,

“module”: “AVS_PIC_OSD_MODULE”, “body”: {

“content”: [

{

“configJson”: { “enable”: 0

},

“configJsons”: [

],

“enable”: 1,

“id”: 0,

“multi_line”: 0,

“x_pos”: 0,

“y_pos”: 0

},

{

“configJson”: { “enable”: 0,

“type”: 0

},

“configJsons”: [

{

“enable”: 1,

“ms_enable”: 1, “text”: “”, “type”: 0

},

{

“enable”: 1,

“ms_enable”: 1, “text”: “”, “type”: 0

},

{

“enable”: 1,

“ms_enable”: 1,

“text”: “”, “type”: 1

}

],

“enable”: 1,

“id”: 1,

“multi_line”: 1,

“x_pos”: 0,

“y_pos”: 0

},

{

“configJson”: { “enable”: 0,

“ms_enable”: 0,

“type”: 0

},

“configJsons”: [

],

“enable”: 1,

“id”: 2,

“multi_line”: 0,

“x_pos”: 0,

“y_pos”: 0

},

{

“configJson”: { “enable”: 0,

“text”: “T1NEIFRleHQ=”

},

“configJsons”: [

],

“enable”: 1,

“id”: 3,

“multi_line”: 0,

“x_pos”: 0,

“y_pos”: 0

},

{

“configJson”: { “enable”: 0

},

“configJsons”: [

],

“enable”: 1,

“id”: 4,

“multi_line”: 0,

“x_pos”: 0,

“y_pos”: 0

},

{

“configJson”: { “enable”: 0

},

“configJsons”: [

],

“enable”: 1,

“id”: 5,

“multi_line”: 0,

“x_pos”: 0,

“y_pos”: 0

},

{

“configJson”: { “enable”: 0

},

“configJsons”: [

],

“enable”: 1,

“id”: 6,

“multi_line”: 0,

“x_pos”: 0,

“y_pos”: 0

},

{

“configJson”: { “enable”: 0

},

“configJsons”: [

],

“enable”: 1,

“id”: 7,

“multi_line”: 0,

“x_pos”: 0,

“y_pos”: 0

},

{

“configJson”: { “enable”: 0,

“text”: “T1NEIFRleHQ=”

},

“configJsons”: [

{

“enable”: 1,

“ms_enable”: 0, “text”: “”, “type”: 0

},

{

“enable”: 1,

“ms_enable”: 0, “text”: “”, “type”: 0

},

{

“enable”: 1,

“ms_enable”: 0, “text”: “”, “type”: 0

},

{

“enable”: 1,

“ms_enable”: 0, “text”: “”, “type”: 0

},

{

“enable”: 1,

“ms_enable”: 0, “text”: “”, “type”: 0

},

{

“enable”: 1,

“ms_enable”: 0, “text”: “”, “type”: 0

},

{

“enable”: 1,

“ms_enable”: 0, “text”: “”, “type”: 0

} } } },

{

“enable”: 1,

“ms_enable”: 0, “text”: “”, “type”: 0

}

],

“enable”: 1,

“id”: 8,

“multi_line”: 1,

“x_pos”: 0,

“y_pos”: 0

}

],

“content_order”: [ 0,

1,

3,

4,

5,

6,

7,

8,

9,

10

],

“font”: {

“color”: 0,

“size”: 2

},

“pos”: 1,

“separation”: 0
层级 参数名称 参数类型 长度 是否必须 描述
1.1 module string 是 模块名字
1.2 cmd string 是 控制命令
1.3 type string 是 消息类型
1.4 is_dynamic int 否 0: 静态图片 OSD 信息叠加， 写入 flash;

1: 动态平台 OSD 信息叠加， 不写
flash;

无此字段时默认为静态 OSD 叠加
1.5 body object 是 消息体
1.5.1 pos int 是 叠加位置，0：图片外上，1：图片外下，2：图片内，3：关闭
1.5.2 font object 是 字体
1.5.2.1 color int 是 字体颜色，0：白色，1：红色，2：

蓝色，3：绿色
1.5.2.2 size int 是 字体大小，0：16，1：24，2：32，

3：48
1.5.3 separation int 是 0：空格；1：竖线

（扩张区域显示时生效）
1.5.4 content array 是
1.5.4.1 id int 是 0：实时结果，1：日期，2：时间，

3：地点，4：车辆事件（部分支持），

5：车辆类型，6：车标车款，7：车身颜色，8：自定义内容 1，9：自定义内容 2，10：自定义内容 3
1.5.4.2 x_pos int 是 水平位置，0~100
1.5.4.3 y_pos int 是 垂直位置，0~100
1.5.4.4 configJson object 是
1.5.4.5 type int 否 与 id 值有关，见示例
1.5.4.6 text string 否 文本的 base64 编码，编码前最多 30 个汉字或者 60 个英文
1.5.4.7 ms_enable int 否 精确到毫秒
1.5.4.8 configJsons array 否 如果 id 为 1，按顺序，分别为日期，

时间，星期设置
1.5.5 content_order array 是 根据 id 排序（扩张区域显示时生效）

设置图片 OSD（高速实时拆分）

{

“Response_AlarmInfoPlate”: { “type”: “AVS_SET_PIC_OSD_PRM”,

“module”: “AVS_PIC_OSD_MODULE”,

“body”: {

“content”: [

{

“configJson”: { “enable”: 0

},

“configJsons”: [

{

“enable”: 1,

“ms_enable”: 0, “text”: “”, “type”: 0

},

{

“enable”: 1,

“ms_enable”: 0, “text”: “”, “type”: 1

},

{

“enable”: 1,

“ms_enable”: 0, “text”: “”, “type”: 2

},

{

“enable”: 1,

“ms_enable”: 0, “text”: “”, “type”: 3

},

{

“enable”: 1,

“ms_enable”: 0, “text”: “”, “type”: 4

},

{

“enable”: 0,

“ms_enable”: 0, “text”: “”, “type”: 5

}

],

“enable”: 1,

“id”: 0,

“multi_line”: 1,

“x_pos”: 0,

“y_pos”: 0

},

{

“configJson”: { “enable”: 0,

“type”: 0

},

“configJsons”: [

{

“enable”: 1,

“ms_enable”: 1, “text”: “”, “type”: 0

},

{

“enable”: 1,

“ms_enable”: 1, “text”: “”, “type”: 0

}

],

“enable”: 1,

“id”: 1,

“multi_line”: 1,

“x_pos”: 5,

“y_pos”: 5

},

{

“configJson”: { “enable”: 0,

“ms_enable”: 0,

“type”: 0

},

“configJsons”: [], “enable”: 1,

“id”: 2,

“multi_line”: 0,

“x_pos”: 10,

“y_pos”: 10

},

{

“configJson”: { “enable”: 0,

“text”: “T1NEIFRleHQ=”

},

“configJsons”: [], “enable”: 1,

“id”: 3,

“multi_line”: 0,

“x_pos”: 15,

“y_pos”: 15

},

{

“configJson”: { “enable”: 0

},

“configJsons”: [], “enable”: 1,

“id”: 4,

“multi_line”: 0,

“x_pos”: 20,

“y_pos”: 20

},

{

“configJson”: { “enable”: 0

},

“configJsons”: [], “enable”: 1,

“id”: 5,

“multi_line”: 0,

“x_pos”: 25,

“y_pos”: 25

},

{

“configJson”: { “enable”: 0

},

“configJsons”: [], “enable”: 1,

“id”: 6,

“multi_line”: 0,

“x_pos”: 30,

“y_pos”: 30

},

{

“configJson”: { “enable”: 0

},

“configJsons”: [], “enable”: 1,

“id”: 7,

“multi_line”: 0,

“x_pos”: 35,

“y_pos”: 35

},

{

“configJson”: { “enable”: 0,

“text”: “T1NEIFRleHQ=”

},

“configJsons”: [

{

“enable”: 1,

“ms_enable”: 0, “text”: “MTIxMzEy”, “type”: 0

},

{

“enable”: 1,

“ms_enable”: 0, “text”: “MTIzMTIz”, “type”: 0

},

{

“enable”: 0,

“ms_enable”: 0, “text”: “”, “type”: 0

},

{

“enable”: 0,

“ms_enable”: 0, “text”: “”, “type”: 0

},

{

“enable”: 0,

“ms_enable”: 0, “text”: “”, “type”: 0

},

{

“enable”: 0,

“ms_enable”: 0, “text”: “”, “type”: 0

},

{

“enable”: 0,

“ms_enable”: 0, “text”: “”, “type”: 0

},

{

“enable”: 0,

“ms_enable”: 0, “text”: “”, “type”: 0

}

],

“enable”: 1,

“id”: 8,

“multi_line”: 1,

“x_pos”: 40,

“y_pos”: 40

}

],

“content_order”: [ 0,

1,

3,

4,

5,

6,

7,

8,

9,

10

],

“font”: {

“color”: 0,

} } } “size”: 2

},

“pos”: 1,

“separation”: 0
层级 参数名称 参数类型 长度 是否必须 描述
1.1 module string 是 模块名字
1.2 cmd string 是 控制命令
1.3 type string 是 消息类型
1.4 is_dynamic int 否 0:静态图片 OSD 信息叠加，写入 flash;

1:动态平台 OSD 信息叠加，不写 flash;

无此字段时默认为静态 OSD 叠加
1.5 body object 是 消息体
1.5.1 pos int 是 叠加位置，0：图片外上，1：图片外下，2：图片内，3：关闭
1.5.2 font object 是 字体
1.5.2.1 color int 是 字体颜色，0：白色，1：红色，2：

蓝色，3：绿色
1.5.2.2 size int 是 字体大小，0：16，1：24，2：32，

3：48
1.5.3 separation int 是 0：空格；1：竖线

（扩张区域显示时生效）
1.5.4 content array 是
1.5.4.1 id int 是 0：实时结果，1：日期，2：时间，

3：地点，4：车辆事件（部分支持），

5：车辆类型，6：车标车款，7：车身颜色，8：自定义内容 1，9：自定义内容 2，10：自定义内容 3
1.5.4.2 x_pos int 是 水平位置，0~100
1.5.4.3 y_pos int 是 垂直位置，0~100
1.5.4.4 configJson object 是
1.5.4.5 type int 否 与 id 值有关，见示例
1.5.4.6 text string 否 文本的 base64 编码，编码前最多 30 个汉字或者 60 个英文
1.5.4.7 ms_enable int 否 精确到毫秒
1.5.4.8 configJsons array 否 如果 id 为 1，按顺序，分别为日期，

时间，星期设置
1.5.5 content_order array 是 根据 id 排序（扩张区域显示时生效）

实时结果拆分出小选项框，configJsons 数组存储，其中按 type 值表示不通选项：0:车牌号 1:颜色 2:像素 3:车道号 4:真伪 5:危险车

时间同步

支持设备：目前所有 R 系列

服务器在收到车牌识别结果推送、或者 comet 轮询时，回复以下结构的消息，可触发时间同步：

回复消息使用 JSON 格式，格式如下：

{

“Response_AlarmInfoPlate”:{ “TimeSync”:{

“timestamp”:1723518863000

}

}

}

层级 字段名称 类型 取值范围 是否必须 描述
1 Response_AlarmInfoPlate Object 无 是
1.1 TimeSync Object 无 是
1.1.1 timestamp int64 无 是 时间戳（毫秒）

IO 常开/常闭控制

支持设备：目前所有 R 系列

服务器在收到车牌识别结果推送、或者 comet 轮询时，回复以下结构的消息，可触发 io 常开/常闭控制：

回复消息使用 JSON 格式，格式如下：

{

“Response_AlarmInfoPlate”:{ “SetIoLockStatus”:{

“ioout”:0, “status”:1

}

}

}

层级 字段名称 类型 取值范围 是否必须 描述
1 Response_AlarmI nfoPlate Object 无 是
1.1 SetIoLockStatus Object 无 是
1.1.1 ioout int [0,1,2,3,4…] 是 操作的 gpio 输出口，根据设备硬件支持的最大 gpio 口限制，大部分设备只支持 0 或者 1
1.1.2 status int [0,1,2] 是
  1. ： 解锁
  2. ：高电平锁定
  3. ：低电平锁定

注释：当设备处于高电平/低电平锁定时候，无法直接切换到另外一个锁定状态，需要先解锁后再进行操作

防回退版本控制

支持设备：目前所有 R 系列

服务器在收到车牌识别结果推送、或者 comet 轮询时，回复以下结构的消息，可触发防回退版本控制：

设置防回退信息，回复消息使用 JSON 格式，格式如下：

{

“Response_AlarmInfoPlate”: { “SetSoftRollbackCfg”: {

“prohibit_version_rollback”: true, “time_seconds”: 1732982400

}

}

}

层级 字段名称 类型 取值范围 是否必须 描述
1 prohibit_version_rollback Boolean 无 是 是否开启防回退功能
1.1 time_seconds uint64_t 无 是 该值只有在开启功能后才生效。默认值为 0，表示只能向上升级版本，也可以自己下发具体版本时间戳，单位为秒，表示只能升级该时间之后的版本。

注释：设置时间戳需注意，为了统一正式版本和临时版本，统一会将输入版本转为正式版本格式，正式版本格式为年月日形式，转时间戳时会丢失时分秒，建议时间戳设置时按年月日 0 时 0 分 0 秒进行设置，防止设置时间戳有时分秒时，升级版本在转为正式版本时丢失精度，与时间戳比较出现实际结果不符的情况

系统码表

触发类型

表 3 触发类型定义表

触发类型 编码 备注
自动触发类型 1
外部输入触发（IO 输入） 2
软件触发（SDK） 4
虚拟线圈触发 8
车滞留事件 64
车滞留恢复事件 65
车折返事件 66
机动车辆通行事件 67
跟车事件 68
车辆拥堵 69
车辆拥堵解除 70
人滞留 71
人滞留解除 72
人员拥堵 73
人员拥堵解除 74
非机动车滞留 75
非机动车滞留解除 76
道闸正常 77
道闸异常 78
道闸回落 79
道闸抬升 80
车头车尾号牌不一致 85
车牌识别 86
非机动车拥堵 87
非机动车拥堵解除 88

车牌类型

表 4 车牌类型定义表

车牌类型 编码 备注
未知车牌 0
蓝牌小汽车 1
黑牌小汽车 2
单排黄牌 3
双排黄牌 4
警车车牌 5
武警车牌 6
个性化车牌 7
单排军车牌 8
双排军车牌 9
使馆车牌 10
香港进出中国大陆车牌 11
农用车牌 12
教练车牌 13
澳门进出中国大陆车牌 14
双层武警车牌 15
武警总队车牌 16
双层武警总队车牌 17
民航车牌 18
新能源车牌 19
大型新能源 20
应急车 21
领事馆 22
新标准燃油车 23
新标准新能源 24
机场车牌 25
海外车牌(所有海外车牌类型) 26
假车牌 29
车标 30
无牌车 31

车牌颜色

表 5 车牌颜色定义表

车牌颜色 编码 备注
未知 0
蓝色 1
黄色 2
白色 3
黑色 4
绿色 5
黄绿色 6

车身颜色

表 6 车身颜色定义表

车身颜色 编码 备注
白 0
银（灰） 1
黄 2
粉 3
红 4
绿 5
蓝 6
棕 7
黑 8
灰 9
米 10
橙 11
紫 12
未知 255

运动方向

表 7 运动方向定义表

运动方向 编码 备注
未知 0
左 1
右 2
上 3
下 4

车辆类型

表 8 车辆类型定义表

车辆类型 编码 备注
未知 0Xff
轿车 0X00
SUV 0X01
MPV 0X02
小型客车 0X03
大型客车 0X04
小型货车 0X05
大型货车 0X06

开闸类型

表 9 开闸类型定义表

开闸类型 编码 备注
无开闸 0
服务器触发开闸 1
脱机状态白名单开闸 2

常见问题

Q：设备注册是什么？

A：当开启时，每隔一段时间，一体机会自动发送设备信息到中心服务器，包括设备 ip，端口，序列号等信息；

Q：设置好了，请求收不到，什么问题？

A：请确保一体机可以访问中心服务器的相应地址。常见的问题如，局域网内，网线是否接好，ip 地址是否冲突，是否在可以访问的网段；中心服务器如果在公网，请确保一体机可以访问公网，需要设置好一体机的网关和 dns 地址。检查中心服务器是否运行；

Q：请求收到了，但没有数据（数据格式不对）？

A：车牌识别结果推送的请求发送的是 json 数据，http 的 body 内容如；

{“AlarmInfoPlate”:{…}}

接收方法例如：

php：

$doc = file_get_contents(“php://input”); java:

StringBuffer jb = new StringBuffer(); String line = null;

try {

BufferedReader reader = request.getReader(); while ((line = reader.readLine()) != null) jb.append(line);

} catch (Exception e) { /*report an error*/ }

详细参考：http://stackoverflow.com/questions/3831680/httpservletrequest-get-post-data；

Q：设备注册又是什么格式？

A：设备注册请求发送的数据内容如下：

——————————cd9a1a32759bContent-Disposition: form-data; name=”device_name”IVS————————

——cd9a1a32759bContent-Disposition: form-data; name=”ipaddr”192.168.0.100 cd9a1a32

759bContent-Disposition: form-data; name=”port”80 cd9a1a32759bContent-Disposition: fo

rm-data; name=”user_name”admin cd9a1a32759bContent-Disposition: form-data; name=”

pass_wd”admin cd9a1a32759bContent-Disposition: form-data; name=”serialno”fcb68a83-e

e8409dd——————————cd9a1a32759bContent-Disposition: form-data; name=”channel_num”1—————

—————cd9a1a32759b–

如所见是 formpost 的格式，接收方法例如：java 使用 request.getQueryString 接收，php 使用$_POST 变量接收；

Q：如何回复请求开闸？

A：回复

{“Response_AlarmInfoPlate”:{“info”:”ok”,”content”:”…”,”is_pay”:”true”}}

info 如果是 ok 表示开闸；

Q：回复中 content 能不能是中文？

A：所有请求都用 utf8 进行编码，回复也用 utf8 即可；

Q：能否使用 ssl 连接发送，我们的中心服务器是 ssl 的？

A：在设置中设置 ssl 端口（一般是 443），然后选上开启，设置就可以了，注意如果中心服务器不支持 ssl

连接，请不要选择开启该项；

Q: 怎么获取截图？

A：推送的结果中有”imagePath”: “/snapshot/lpr/tri_snap_24.jpg”，后面是访问截图的 http 路径，前面加上一体机的网址，就可以得到截图的地址如 http://192.168.1.100:8080/snapshot/lpr/tri_snap_24.jpg；

Q: 为什么相同车牌返回了两次结果？

A: 推送的结果中有一项触发类型 triggerType，可以根据触发类型来过滤结果；

Q：中心服务器，收到推送结果，回复给一体机，但看不到返回的具体内容，如何调试中心服务器？

A：在网页上可以查看访问中心服务器的日志，可以看到中心服务器回复给一体机的内容；

Q：多台相机同时使用 comet 轮询时，中心服务器压力过大，导致服务器响应不过来？

A: comet 轮询机制，为相机循环往中心服务器推送心跳包的数据，当服务器收到推送，回复响应以后，相机立马启动下一心跳包的推送，中间没有定时器等时延；

故当相机数量较大时，同时使用 comet 方式往一个服务器推送，请注意服务器性能；

特别声明： 有些收费内容下方有限时活动，可参与一下活动即可免费获取。打电话发微信免费索取请免开尊口!!
© 版权声明

本站收集的资源仅供内部学习研究软件设计思想和原理使用，学习研究后请自觉删除，请勿传播，因未及时删除所造成的任何后果责任自负。

如果用于其他用途，请购买正版支持作者，谢谢！若您认为「BLOG.SDLINKA.COM」发布的内容若侵犯到您的权益，请联系站长进行删除处理。

本站资源大多存储在云盘，如发现链接失效，请联系我们，我们会第一时间更新。
评论 抢沙发

请登录后发表评论

    暂无评论内容

搜索车牌识别厂商
车牌识别厂商
搜索车牌识别厂商
主题文档
