蜂晶调试工具 DeviceConfig  用户使用说明
版本号 V1.0.0.7

目 录

1 软件介绍 1

1.1 概述 1

1.2 系统配置 1

2 主界面介绍 1

3 快速使用 2

4 设备管理 2

4.1 搜索设备 3

4.2 确认用户密码 3

4.3 选择设备 4

4.3.1 单选设备 4

4.3.2 多选连续的设备 4

4.3.3 多选不连续的设备 4

4.4 批量操作 5

5 单台配置 5

5.1 实时视频 5

5.2 识别设置 6

5.2.1 车牌识别设置 7

5.2.2 车辆检测设置 8

5.2.3 特殊车牌检测设置 8

5.3 视频设置 8

5.3.1 图像参数 9

5.3.2 视频字符叠加 10

5.3.3 图片字符叠加 11

5.3.4 编码设置 12

5.4 网络设置 13

5.4.1 基础网络 13

5.4.2 网络诊断 14

5.5 平台配置 15

5.5.1 标准协议（MQTT） 16

5.5.2 标准协议（WEBSOCKET） 17

5.5.3 路通云停协议 18

5.5.4 标准协议（HTTP） 18

5.5.5 通行规则 19

5.6 外设配置 19

5.6.1 串口配置 20

5.6.2 补光灯设置 21

5.6.3 输出口测试 21

5.7 屏显语音 21

5.7.1 一键配置 22

5.7.2 屏显参数 22

5.8 脱机白名单 23

5.9 主从配置 24

5.10 二次开发 25

软件介绍

概述

DeviceConfig（下文简称软件）用于调试蜂晶设备。

软件适用于下述产品：PCM500-FSP(产品代码TV14╱BTV14╱CTV14╱AUTV14╱BUTV14╱CUTV14)一体机。

系统配置

运行模式：单机运行。

操作系统：Windows7 64bit、Windows10 64bit、Windows11 64bit。

电脑最低配置：双核CPU、主频2.0 GHz以上，4GB内存，256MB以上显存的显卡。

主界面介绍

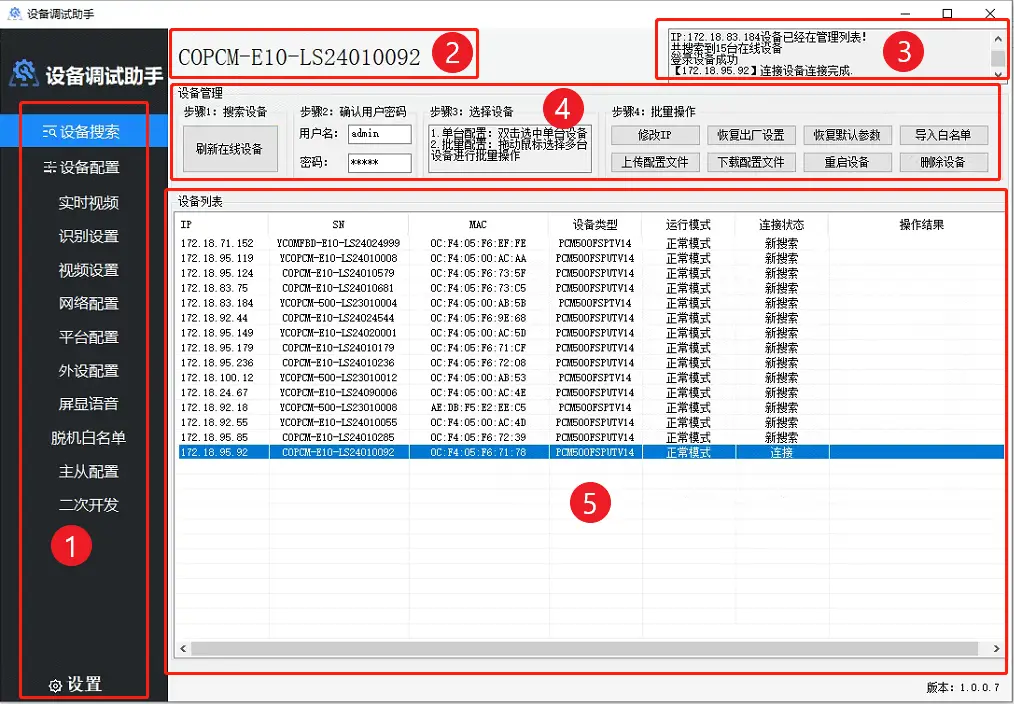

软件主界面所下图所示。

其中：

• 区域①是功能导航栏；
• 区域②是当前设备编号；
• 区域③是操作记录区；
• 区域④是设备管理区；
• 区域⑤是设备列表区。

快速使用

双击“DeviceConfig.exe”运行软件，点击左下角 设置 按钮，配置存储目录、是否接收结果、是否保存软件日志，保存后重启软件。

配置软件

点击 刷新在线设备 按钮，设备即会搜索在线的蜂晶设备，并显示到设备列表区。

搜索设备

多选设备后，点击设备管理区右侧的操作按钮，即可进行批量操作。详见“4.4 批量操作”章节。

批量操作

单选一台设备，双击进行连接，连接成功后，即可通过左侧导航栏的 “设备配置”页面对设备进行配置。详见“5单台配置”章节。

单台配置

设备管理

点击【设备搜索】菜单，进入设备管理主界面，如下图所示：

搜索设备

打开工具后，设备会先加载数据库并显示在设备列表中。

• 刷新在线设备：点击 刷新在线设备 按钮，软件会去搜索网络中的蜂晶设备并展示在设备列表中。

确认用户密码

用户密码用于登录设备，与设备web端使用的用户名密码相同。

• 用户名：输入用户名。
• 密码：输入密码。

选择设备

单选设备

使用鼠标左键单击需要配置的设备，即可单选设备，如下图。选中设备后，双击设备即可连接设备。

多选连续的设备

软件可使用两种方式多选连续的设备：

• 使用鼠标左键单击第一台设备不松开，拖动鼠标至最后一台设备，即可完成多选。
• 使用鼠标左键单击第一台设备，按住键盘的 Shift 键，然后鼠标左键单击最后一台设备，即可完成多选，如下图。

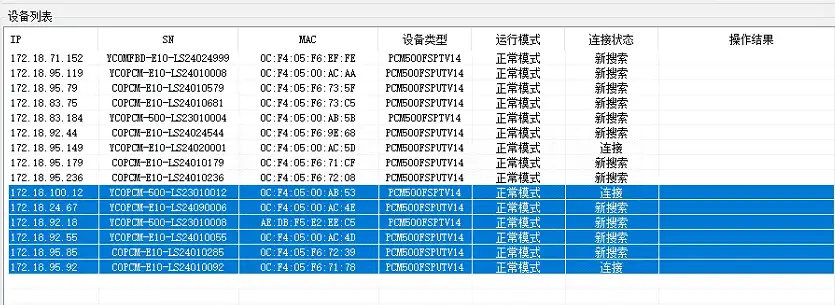

多选不连续的设备

按住键盘的 Ctrl 键，然后用鼠标左键分别单击需要选择的设备，即可完成多选，如下图。

批量操作

选中设备后，可以进行如下的操作：

• 修改IP：点击 修改IP 按钮，弹窗后输入正确的IP地址信息，点击 确定 按钮，设备会修改IP并重启一次。
• 恢复出厂设置：点击 恢复出厂设置 按钮后，设备会恢复出厂设置并重启一次。
• 恢复默认参数：点击 恢复默认参数 按钮后，设备会恢复默认参数并重启一次。
• 导入白名单：点击 导入白名单 按钮后，弹窗选择白名单Excel文件，点击 打开 按钮，会将白名单文件中的白名单车辆导入设备中。
• 上传配置文件：点击 上传配置文件 按钮后，弹窗选择配置文件，点击 打开 按钮，会使设备按选中的配置文件进行配置并重启一次。
• 下载配置文件：点击 下载配置文件 按钮后，弹窗选择配置文件的存储位置，点击 确定 按钮会下载一份设备配置文件并存放至选定的存储位置。
• 重启设备：点击 重启设备 按钮，设备会重启一次。
• 删除设备：点击 删除设备 按钮，会将设备从设备列表中删除。

单台配置

软件可对单台设备进行参数配置和设备操作。

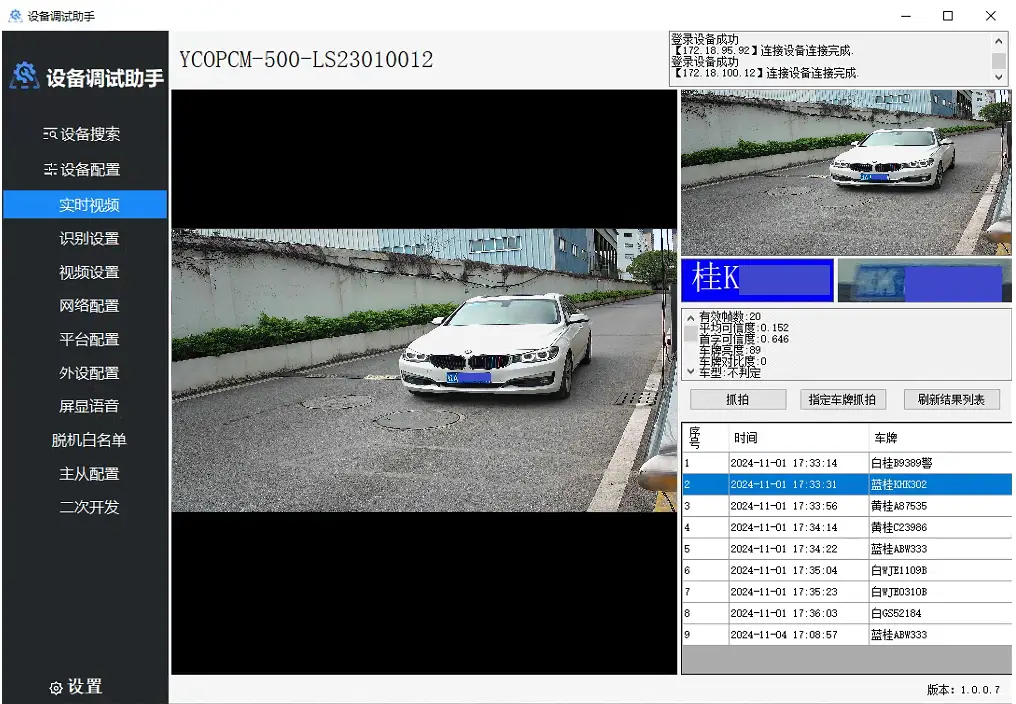

实时视频

软件连接设备后，点击【实时视频】子菜单，可查看设备实时视频、接收设备结果并展示，可直接抓拍结果或指定车牌抓拍，如下图所示：

• 抓拍识别：点击 抓拍 按钮，设备会抓拍一张图片并识别车牌。
• 指定车牌抓拍：点击 指定车牌抓拍 按钮，弹窗输入车牌号码，点击 确定 按钮，设备会抓拍一张图片并使用输入的车牌号码作为抓拍结果的车牌号。
• 刷新结果列表：点击 刷新结果列表 按钮，会刷新右下角的结果列表。

识别设置

点击【识别设置】子菜单，可进行车牌识别相关设置和车道线配置，如下图所示：

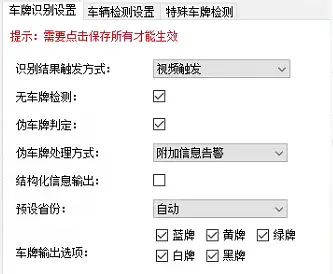

车牌识别设置

点击【车牌识别设置】选项卡，进入车牌识别设置页面。

• 识别结果触发方式：可选择视频触发、线圈下降沿触发、线圈上升沿触发。
• 开启无车牌检测：点击勾选方框开启无牌车识别。
• 开启伪车牌判定：点击勾选方框开启伪车牌判定。
• 伪车牌处理方式:可选择附加信息告警或结果过滤。
• 开启结构化信息输出：点击勾选方框开启结构化信息输出，输出车型、车标、车款等。
• 预设省份：可选择自动或设备所处省份。
• 车牌输出选项：可根据车牌颜色选择输出需要的车牌。
• 提示：需要点击保存所有才能生效。

车辆检测设置

点击【车辆检测设置】选项卡，进入车辆检测设置页面。

• 行驶方向：可选择双向、由远到近、由远到近（严格）。
• 滞留检测：开启滞留检测，当车辆滞留时间超过滞留检测时间后则输出滞留事件。
• 开启折返检测：点击勾选方框开启折返检测。
• 开启三轮车检测：点击勾选方框开启三轮车检测。
• 提示：需要点击保存所有才能生效。

特殊车牌检测设置

点击【特殊车牌检测设置】选项卡，进入特殊车牌检测设置页面。

图5.1.3 特殊车牌检测设置

• 开启港澳地区牌识开关：点击勾选方框开启港澳地区车牌识别。
• 开启电D牌识别开关：点击勾选方框开启电D牌识别。
• 开启农用绿牌识别开关：点击勾选方框开启农用绿牌识别。
• 提示：需要点击保存所有才能生效。

视频设置

点击【视频设置】子菜单，可进行视频相关设置，如下图所示：

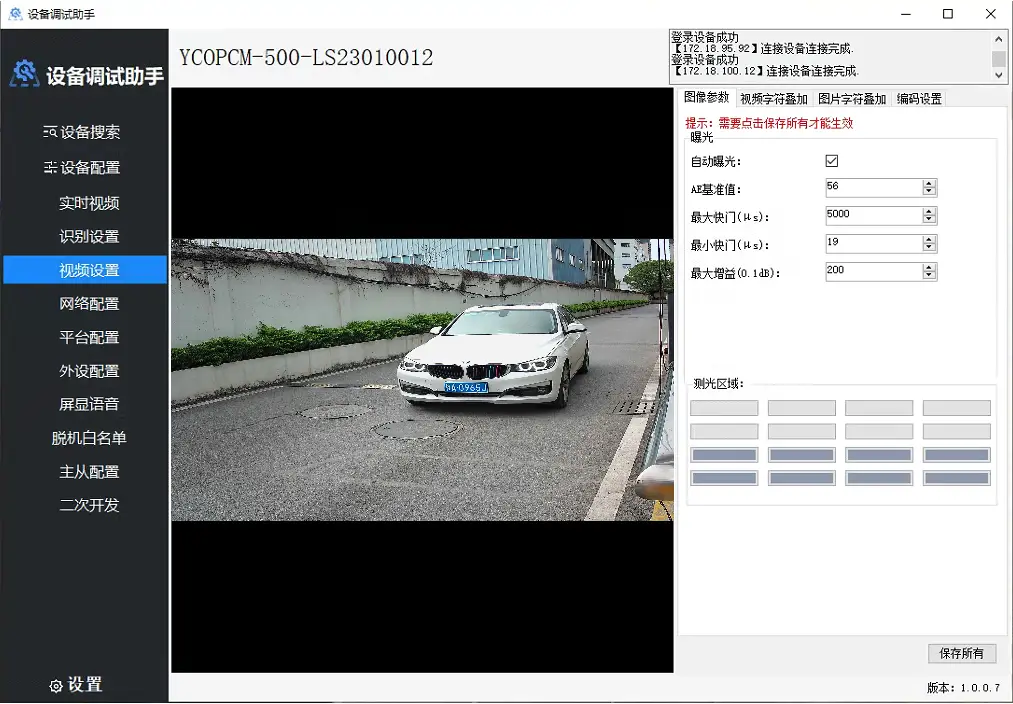

图像参数

点击【图像参数】选项卡，进入图像参数设置页面。

• 开启自动曝光：点击勾选方框开启自动曝光。
• AE基准值：点击 ▲ 、 ▼ 按钮，或直接修改数值来配置AE基准值。
• 最大快门：点击 ▲ 、 ▼ 按钮，或直接修改数值来配置最大快门。
• 最小快门：点击 ▲ 、 ▼ 按钮，或直接修改数值来配置最小快门。
• 最大增益：点击 ▲ 、 ▼ 按钮，或直接修改数值来配置相机自动调节曝光参数的最大增益值。
• 测光区域：点亮方框来配置测光区域。
• 提示：需要点击保存所有才能生效。

视频字符叠加

点击【视频字符叠加】选项卡，进入视频叠加设置页面。

• 开启区域字符叠加开关：点击勾选区域的OSD开关来开启区域字符叠加开关。
• 开启显示日期：点击勾选方框开启日期显示。
• OSD属性：配置字符叠加的样式。
• 字体颜色：配置字体的颜色。OSD属性选择彩色模式时有效。
• OSD字体：配置字符叠加字体大小。
• X方向对齐：点击 ▲ 、 ▼ 按钮，或直接修改数值来配置X坐标。
• Y方向对齐：点击 ▲ 、 ▼ 按钮，或直接修改数值来配置Y坐标。
• OSD内容：配置字符叠加内容，最多可输入255个字节。
• 提示：需要点击保存所有才能生效。

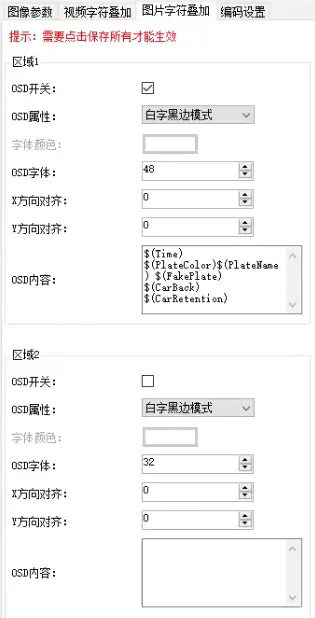

图片字符叠加

点击【图片字符叠加】选项卡，进入图片叠加设置页面。

• 开启区域字符叠加开关：点击勾选区域的OSD开关来开启区域字符叠加开关。
• OSD属性：配置字符叠加的样式。
• 字体颜色：配置字体的颜色。OSD属性选择彩色模式时有效。
• OSD字体：配置字符叠加字体大小。
• X方向对齐：点击 ▲ 、 ▼ 按钮，或直接修改数值来配置X坐标。
• Y方向对齐：点击 ▲ 、 ▼ 按钮，或直接修改数值来配置Y坐标。
• OSD内容：配置字符叠加内容，最多可输入255个字节。
• 提示：需要点击保存所有才能生效。

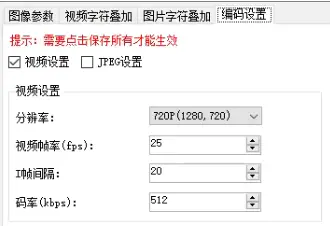

编码设置

点击【编码设置】选项卡，进入编码设置页面。

【视频设置】

• 分辨率：配置视频的分辨率。最大1080P，最小480P，推荐使用720P。
• 视频帧率：点击 ▲ 、 ▼ 按钮，或直接修改数值来配置视频帧率。
• I帧间隔：点击 ▲ 、 ▼ 按钮，或直接修改数值来配置视频I帧间隔。
• 码率：点击 ▲ 、 ▼ 按钮，或直接修改数值来配置视频码率。
• 提示：需要点击保存所有才能生效。

【JPEG设置】

• 抓拍图分辨率：配置抓拍大图的分辨率。
• 开启自动调节按钮：点击勾选方框开启图片大小自动调节。
• 图片期望大小：点击 ▲ 、 ▼ 按钮，或直接修改数值来配置图片期望大小。
• 压缩率下限：点击 ▲ 、 ▼ 按钮，或直接修改数值来配置压缩率下限。
• 压缩率上限：点击 ▲ 、 ▼ 按钮，或直接修改数值来配置压缩率上限。
• 提示：需要点击保存所有才能生效。

网络设置

点击【网络设置】子菜单，可进行网络相关设置，如下图所示：

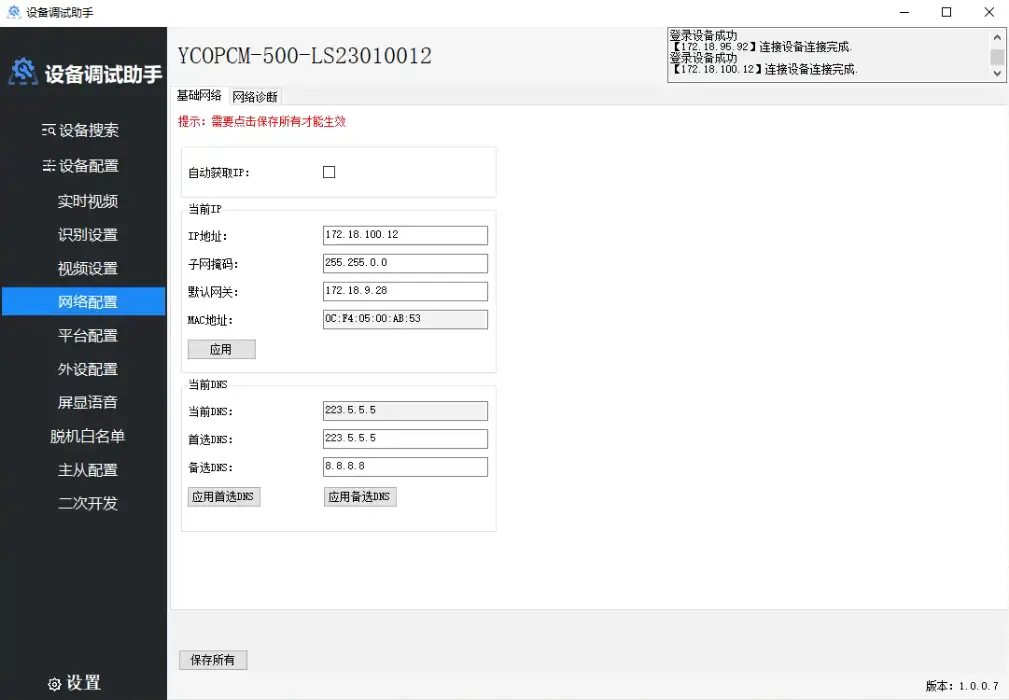

基础网络

点击【基础网络】选项卡，进入网络设置页面。

• 自动获得IP：点击勾选 自动获得IP ，并点击 保存所有 按钮，设备将使用路由分配的IP地址。
• IP地址：：配置网络中的 IP 地址。点击 应用 按钮生效。
• 子网掩码：配置网络的子网掩码。点击 应用 按钮生效。
• 默认网关：配置网络默认网关，应该和 IP 地址在同一网段。点击 应用 按钮生效。
• MAC地址：设备在网络中的唯一识别码，只读。
• 当前DNS：当前的DNS地址，只读。
• 首选DNS：配置首选DNS地址，点击 应用首选DNS 按钮后将该DNS地址设置为当前DNS地址。
• 备选DNS：配置备选DNS地址，点击 应用备选DNS 按钮后将该DNS地址设置为当前DNS地址。

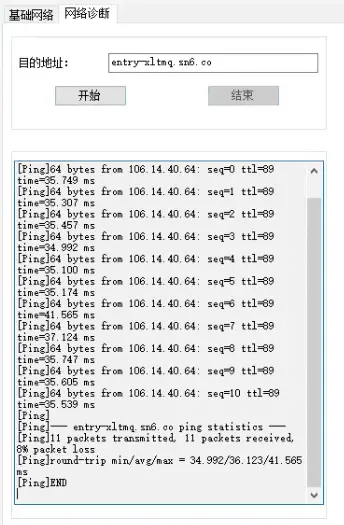

网络诊断

点击【网络诊断】选项卡，进入网络诊断页面。

• 目的地址：配置需要Ping的网络地址，如：entry-xltmq.sn6.co。
• 开始：点击 开始 按钮，开始Ping目的地址，并在下方显示过程信息。
• 结束：点击 结束 按钮，停止Ping目的地址，并在下方显示结果信息。

平台配置

点击【平台配置】子菜单，可配置标准协议（MQTT）、标准协议（WEBSOCKET）、路通云停协议、标准协议（HTTP），如下图：

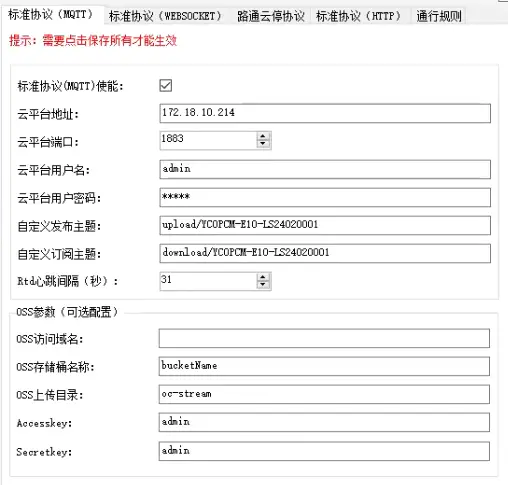

标准协议（MQTT）

点击【平台配置】选项卡，再点击 标准协议（MQTT） ，进入标准协议（MQTT）配置页面。

• 标准协议（MQTT）使能：点击勾选方框使能标准协议（MQTT），使能后可配置平台参数。
• 云平台地址：配置平台地址。
• 云平台端口：点击 ▲ 、 ▼ 按钮，或直接修改数值来配置端口。
• 云平台用户名：配置平台用户名。
• 云平台用户密码：配置平台用户密码。
• 自定义发布主题：配置MQTT协议发布主题。
• 自定义订阅主题：配置MQTT协议订阅主题。
• Rtd心跳间隔：点击 ▲ 、 ▼ 按钮，或直接修改数值来配置设备上传心跳的时间间隔。

以下为OSS配置参数，非必填。

• OSS访问域名：配置OSS访问域名。
• OSS存储桶名称：配置存储桶名称。
• OSS上传目录：配置OSS上传目录。
• Accesskey：配置OSS访问密钥。
• Secretkey：配置OSS秘密密钥。
• 提示：需要点击保存所有才能生效。

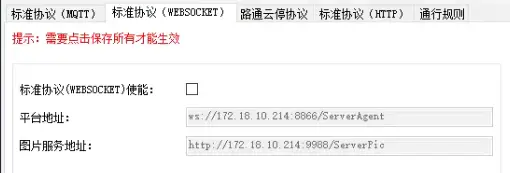

标准协议（WEBSOCKET）

点击【平台配置】选项卡，再点击 标准协议（WEBSOCKET） ，进入标准协议（WEBSOCKET）配置页面。

• 标准协议（WEBSOCKET）使能：点击勾选方框使能标准协议（WEBSOCKET），使能后可配置平台参数。
• 平台地址：配置平台地址。
• 图片服务地址：配置图片服务地址。
• 提示：需要点击保存所有才能生效。

路通云停协议

点击【平台配置】选项卡，再点击 路通云停协议 ，进入路通云停协议配置页面。

• 路通云停协议使能：点击勾选方框使能路通云停协议，使能后可配置平台参数。
• 云平台地址：配置云平台地址。
• 云平台端口：点击 ▲ 、 ▼ 按钮，或直接修改数值来配置端口。
• 云平台用户名：配置平台用户名。
• 云平台用户密码：配置平台用户密码。
• 提示：需要点击保存所有才能生效。

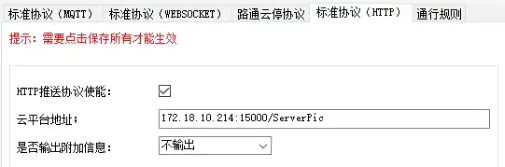

标准协议（HTTP）

点击【平台配置】选项卡，再点击 标准协议（HTTP） ，进入标准协议（HTTP）配置页面。

• 开启HTTP推送：点击勾选方框开启HTTP推送，开启后可配置云平台参数。
• 云平台地址：配置云平台地址。
• 输出附加信息：可选择是否将附加信息中的内容上传平台。
• 提示：需要点击保存所有才能生效。

通行规则

点击【平台配置】选项卡，再点击 通行规则 ，进入通行规则页面。

• 固定车信息：查看当前所属协议下发的固定车信息列表，可通过输入车牌号查询该车牌在固定车信息列表中的详情。
• 放行规则：查看当前所属协议下发的放行规则，该放行规则指设备是否需要根据放行规则要求执行显示、播报、开闸等动作。

外设配置

点击【外设配置】子菜单，进入外设配置页面，如下图：

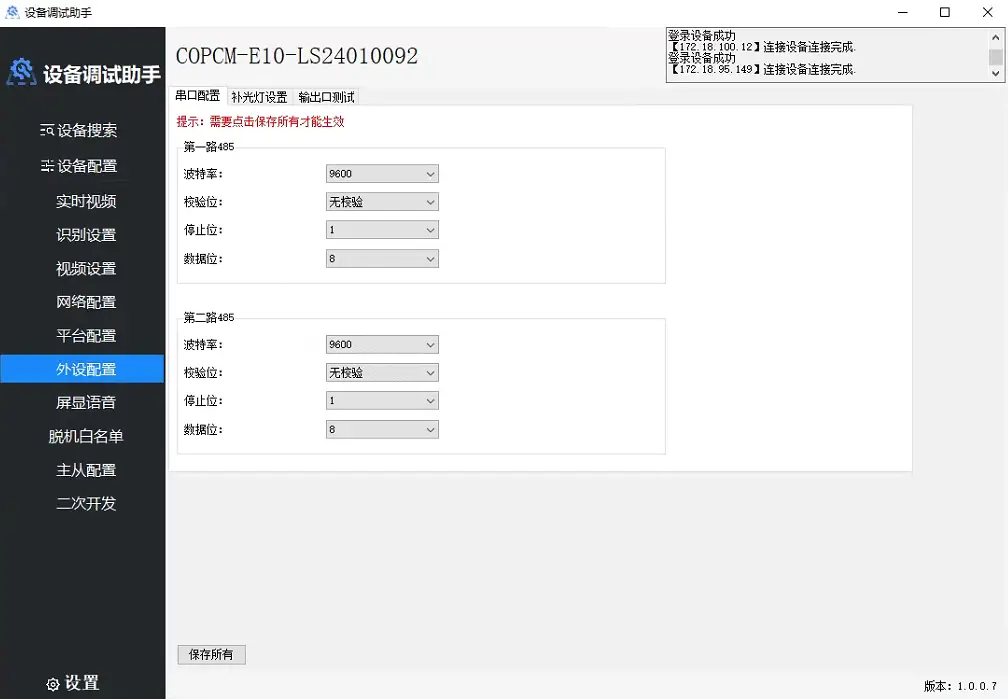

串口配置

点击【外设配置】选项卡，再点击 串口配置 ，进入串口配置页面。

• 波特率：配置485通道的波特率。
• 校验位：配置485通道的校验位。
• 停止位：配置485通道的停止位。
• 数据位：配置485通道的数据位。
• 提示：需要点击保存所有才能生效。

补光灯设置

点击【外设配置】选项卡，再点击 补光灯设置 ，进入补光灯设置页面。

• 补光灯模式：可选择自动、常亮、常灭。选择自动模式时，设备根据相机画面亮度来自动控制补光灯的亮灭。
• 补光灯亮度：点击 ▲ 、 ▼ 按钮，或直接修改数值来配置补光灯亮度。
• 补光灯测试：点击 开启 按钮来控制补光灯亮，点击 关闭 按钮来控制补光灯灭。
• 提示：需要点击保存所有才能生效。

输出口测试

点击【外设配置】选项卡，再点击 输出口测试 ，进入输出口测试页面。

• 输出1：点击 测试 按钮，输出口1继电器会闭合500毫秒后断开。
• 输出2：点击 测试 按钮，输出口2继电器会闭合500毫秒后断开。

屏显语音

点击【屏显语音】选项卡，进入屏显语音配置页面，如下图。

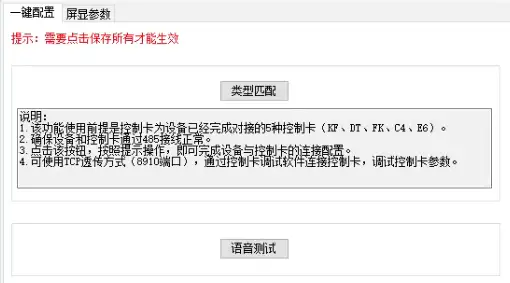

一键配置

点击【屏显语音】选项卡，再点击 一键配置 ，进入配置页面。

• 类型匹配：点击 类型匹配 按钮来匹配当前接入的LED设备类型，当屏幕显示“欢迎光临”且语音播报“欢迎光临”时，表示配置已匹配上当前LED设备，点击 是 按钮；如要保存当前配置，再点击 保存 按钮保存配置，否则点击 不保存 按钮结束本次匹配。
• 语音测试：点击 语音测试 按钮，语音播报“出入平安”。

屏显参数

点击【屏显语音】选项卡，再点击 屏显参数 ，进入屏显参数配置页面。

• LED设备类型：配置LED设备类型，目前支持:FK、KF、DT、C4、E6。
• 485端口选择：可选择使用485通道。
• 文字滚动速度：点击 ▲ 、 ▼ 按钮，或直接修改数值来配置文字滚动速度。
• 语音播报音量：点击 ▲ 、 ▼ 按钮，或直接修改数值来配置语音播报音量。
• LED设备配色方案：可选择三色屏、单色屏、不配置，推荐使用三色屏。
• 显示屏行数：可选择配置显示屏行数为2行或4行。
• 第1行字体颜色：可配置第1行字体颜色，可选黄、绿、红。
• 第2行字体颜色：可配置第2行字体颜色，可选黄、绿、红。
• 第3行字体颜色：可配置第3行字体颜色，可选黄、绿、红。显示屏行数选择4行有效。
• 第4行字体颜色：可配置第4行字体颜色，可选黄、绿、红。显示屏行数选择4行有效。
• 第2行待机显示内容：可配置第2行待机显示内容，最多可输入40字节。
• 第3行待机显示内容：可配置第3行待机显示内容，最多可输入40字节。显示屏行数选择4行有效。
• 第4行待机显示内容：可配置第4行待机显示内容，最多可输入40字节。显示屏行数选择4行有效。
• 提示：需要点击保存所有才能生效。

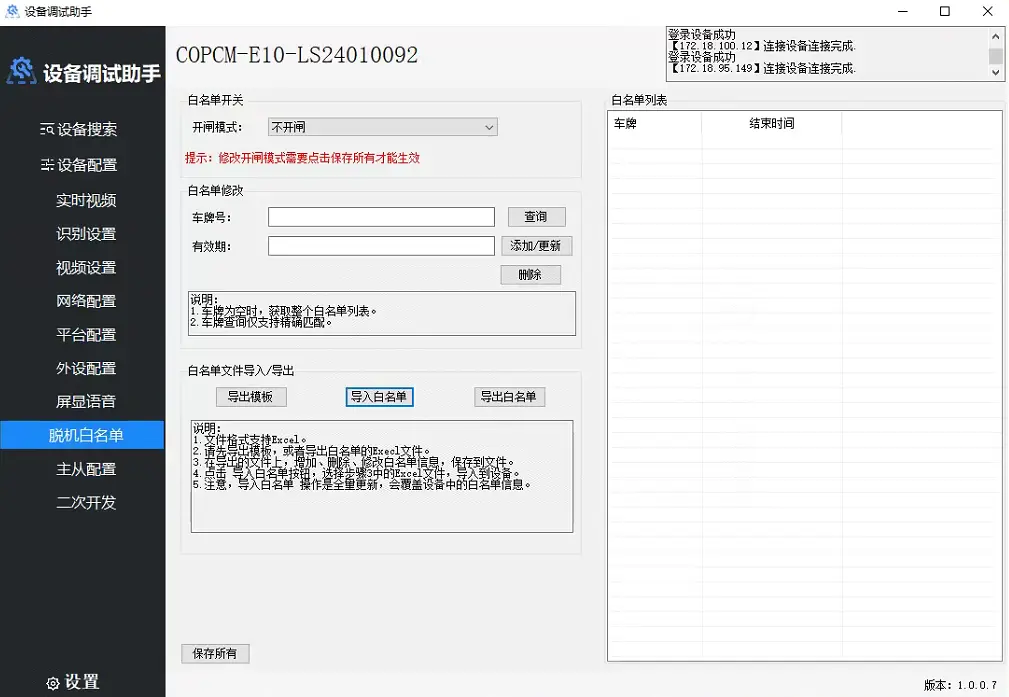

脱机白名单

点击【脱机白名单】选项卡，进入脱机白名单配置页面。

• 开闸模式：可选择不开闸、所有车辆开闸、白名单且未过期车辆开闸、SDK离线启用白名单且未过期车辆开闸。
• 白名单列表：展示当前白名单车辆和有效期。
• 添加白名单：输入车牌号码和有效期后，点击 添加/更新 按钮添加白名单车辆。
• 查询白名单：通过输入车牌号后，点击 查询 按钮查询车辆有效期。
• 删除白名单：通过输入车牌号后，点击 删除 按钮删除白名单车辆。
• 白名单文件导入：点击 导入白名单 按钮，选择白名单Excel文件后点击 打开 按钮。
• 白名单文件导出：点击 导出白名单 按钮导出白名单Excel文件。
• 提示：需要点击保存所有才能生效。

主从配置

点击【主从配置】选项卡，进入主从机配置页面。

• 出结果模式：可选择优先快速模式或匹配选择模式。

【优先快速模式：主相机和辅相机，哪个相机先识别到车牌A，就先输出，并过滤掉2秒内的另外一台相机的所有结果，以及10秒内另外一台相机的相同的车牌A结果（建议视频触发下使用）。】

【匹配模式：在 2秒时间内，选择一个最优的车牌结果输出（建议线圈触发下使用）。】

• 从机IP：配置从机IP地址。
• 主从机选图优化：点击勾选方框开启主从机选图优化。
• 提示：需要点击保存所有才能生效。

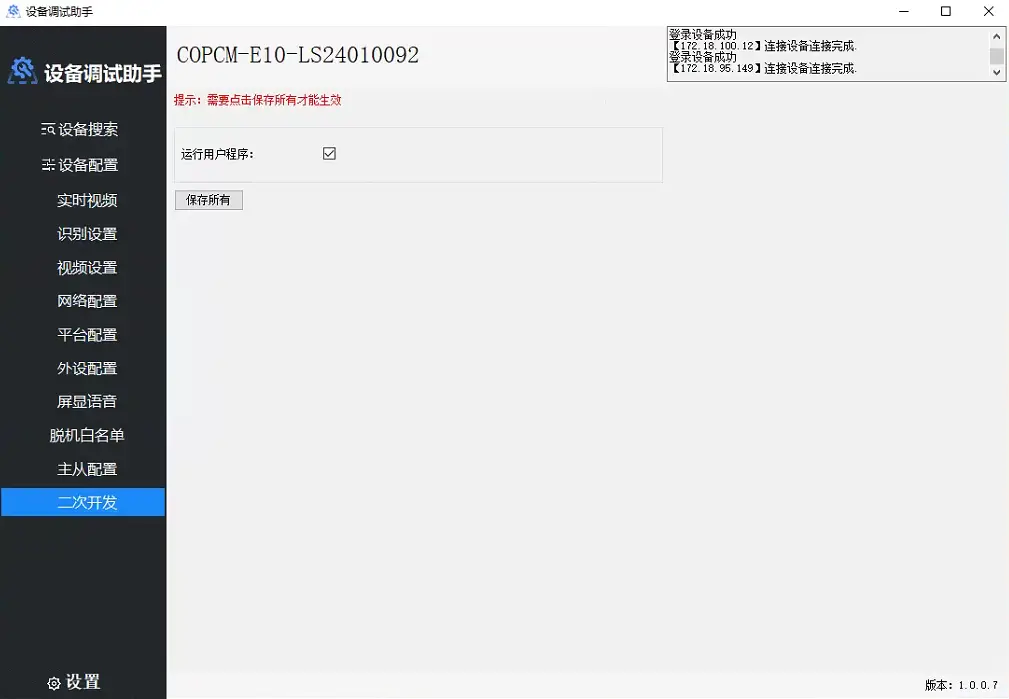

二次开发

点击【二次开发】选项卡，进入二次开发配置页面。

• 运行用户程序：点击勾选方框运行用户程序。
• 提示：需要点击保存所有才能生效。
