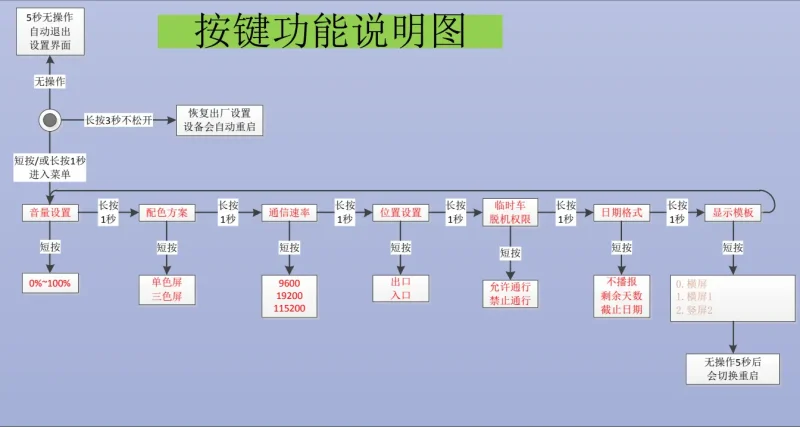

OLM屏幕控制卡-按键使用说明图

这是一张按键功能说明图，用于清晰展示设备按键在不同操作（短按、长按、无操作）下的功能逻辑，属于设备操作指引类的流程图。

核心功能模块及操作说明

• 退出与重启逻辑：无操作 5 秒会自动退出设置界面；长按 3 秒不松开则恢复出厂设置且设备自动重启；显示模板设置后无操作 5 秒会切换重启。
• 菜单与功能切换：短按或长按 1 秒可进入菜单，进入菜单后长按 1 秒可在 “音量设置”“配色方案”“通信速率”“位置设置”“临时车脱机权限”“日期格式”“显示模板” 这些功能间依次切换。
• 各功能具体操作：
  • 音量设置：短按可调节音量在 0%~100% 之间变化。
  • 配色方案：短按可切换 “单色屏”“三色屏”。
  • 通信速率：短按可切换 “9600”“19200”“115200” 三种速率。
  • 位置设置：短按可切换 “出口”“入口”。
  • 临时车脱机权限：短按可切换 “允许通行”“禁止通行”。
  • 日期格式：短按可切换 “不播报剩余天数”“截止日期” 两种格式。
  • 显示模板：短按可切换 “0. 横屏”“1. 横屏 1”“2. 竖屏 2” 三种模板。

这类流程图通常用于设备调试、运维人员快速掌握按键操作逻辑，降低操作学习成本，确保设备参数设置的准确性和效率。
