臻识、华夏、芊熠相机与科发LED 与LCD 控制卡脱机设置方法V2.0

控制卡工具透传设置方法。请看最后一页。

一、臻识相机，打开相机WEB 端；登录相机设置界面。

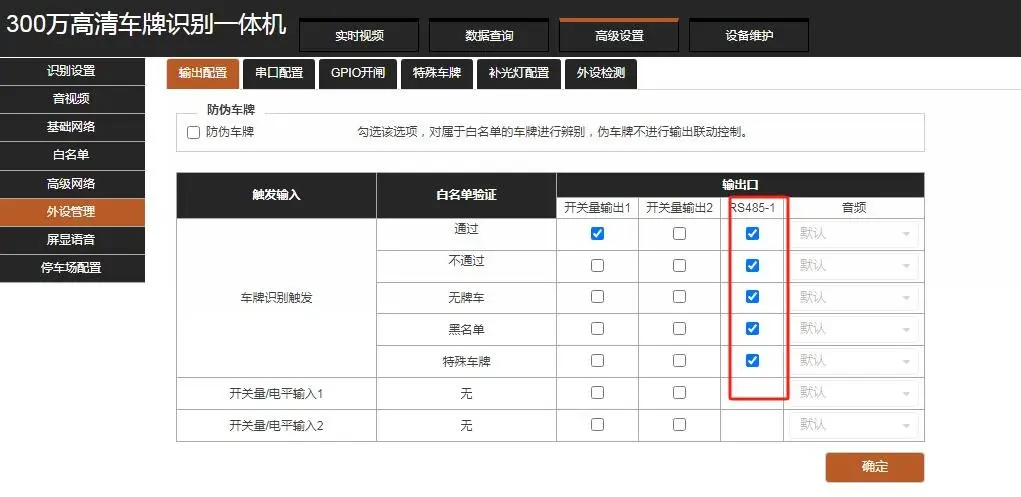

1、首先打开相机 RS485 设置；开启 RS485 通讯，如下：

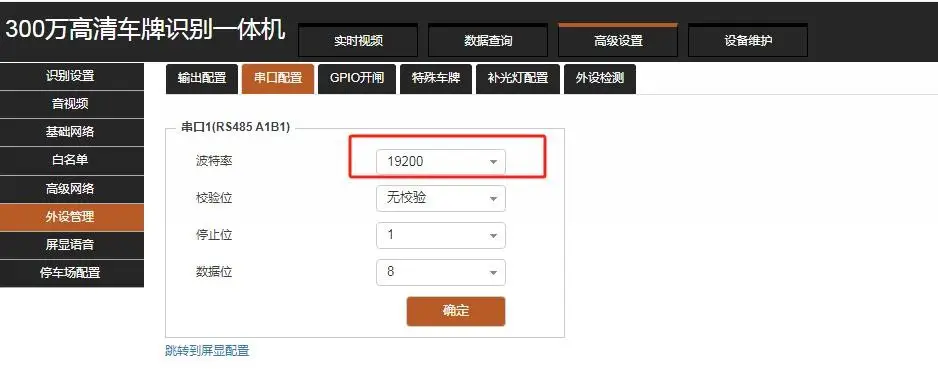

2、再设置相机的波特率；设置波特率 19200，如下：

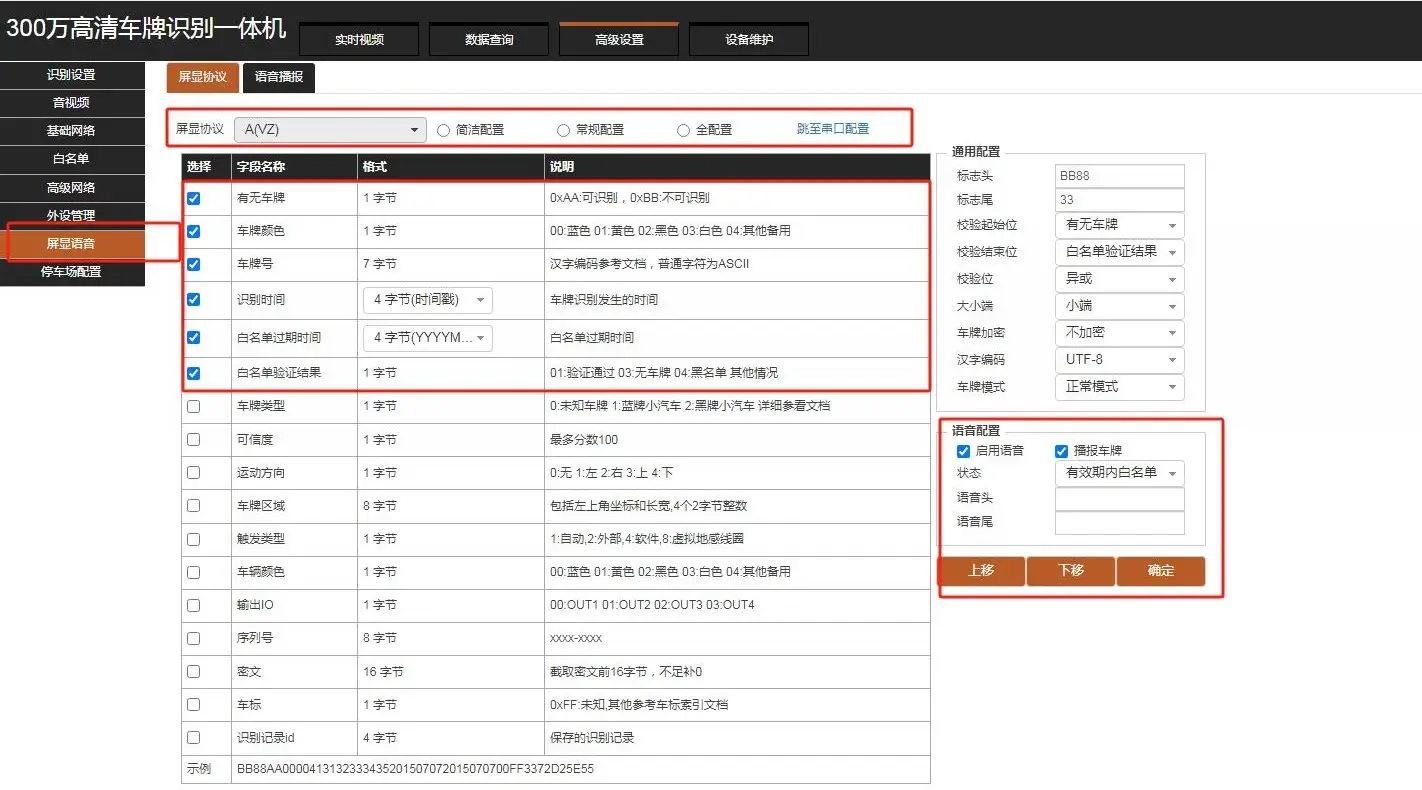

3、臻识相机有 2 种协议，A(VZ)是相机厂家协议，D(KF)是科发控制卡协议，设置如下：

第一种、臻识相机厂家协议设置如下：设置好即可正常通讯，设置如下：

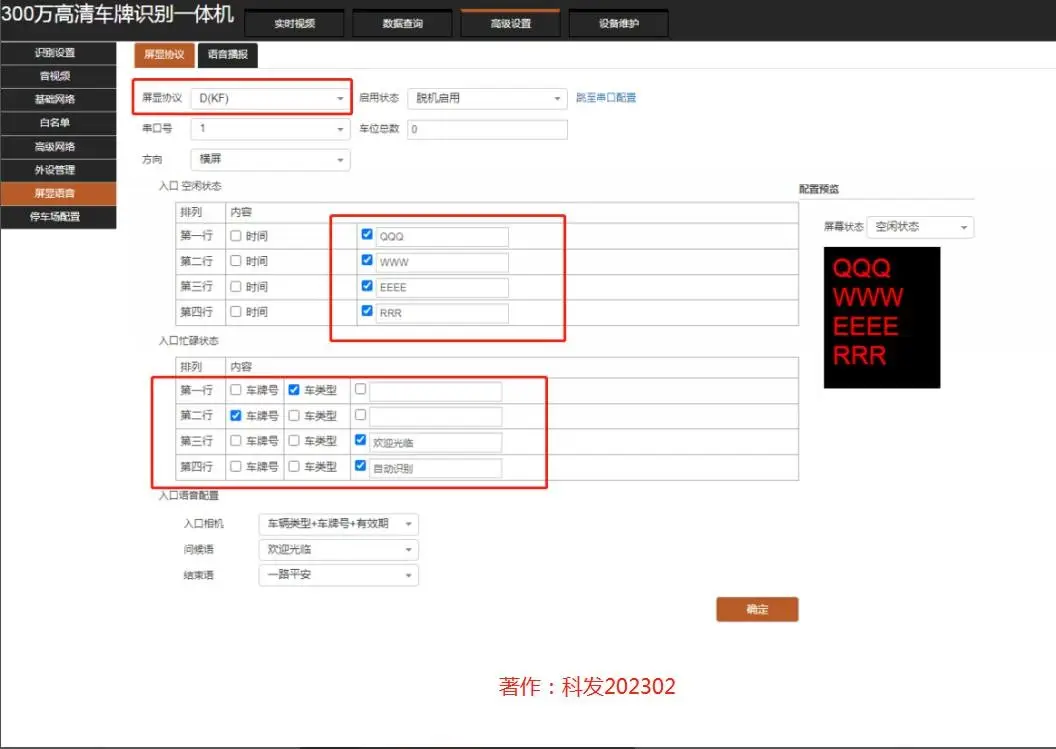

第二种、设置科发控制卡协议：设置好即可正常通讯；设置如下：

按以上任一种设置方法，脱机-联机过程中；科发 LED 与 LCD 控制卡，可以通过控制卡工具透传设置广告语与设置其他功能，比如广告语、更新时间等。

相机 RS485 波特率设置后、要确认控制卡的波特率是否一直；不一直会出现连接不上，通讯不了。

二、华夏相机设置如下：

华夏相机，打开相机 WEB 端；登录相机设置界面。

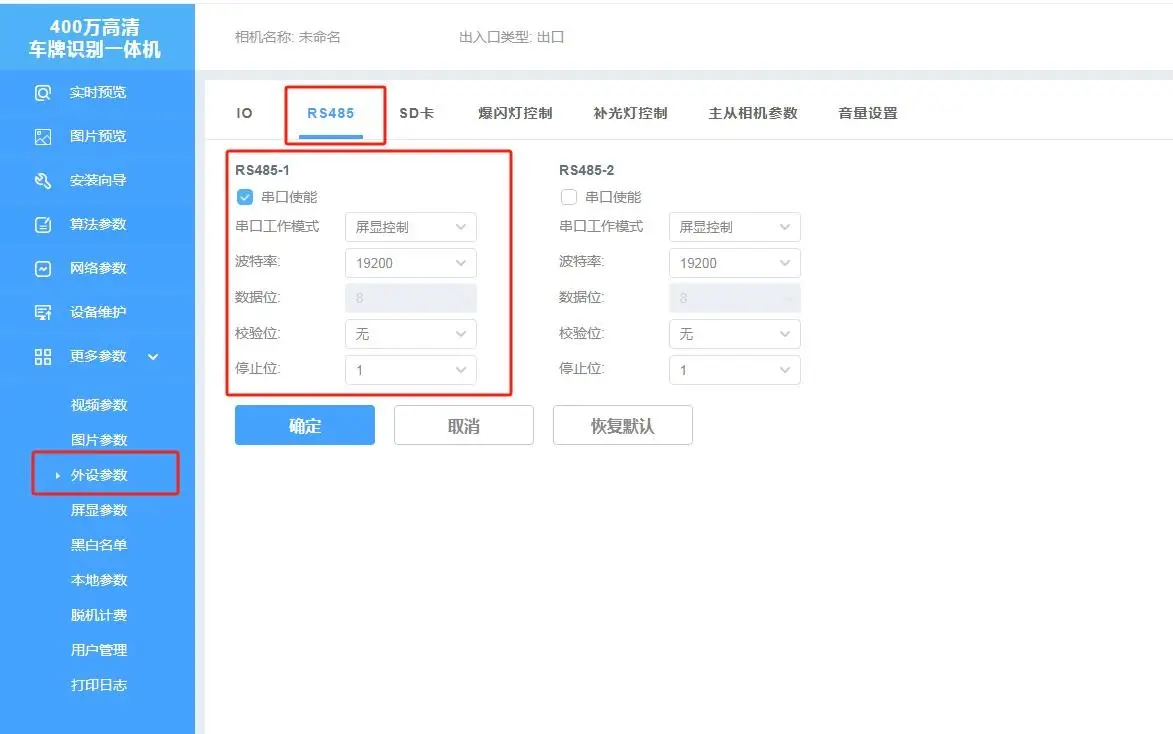

1、首先打开相机 RS485 设置；开启 RS485 通讯、设置相机波特率 19200，如下：

2、华夏相机有 2 种协议，屏显协议 1 与 9 是相机厂家协议，19、21、22 是科发控制卡协议，

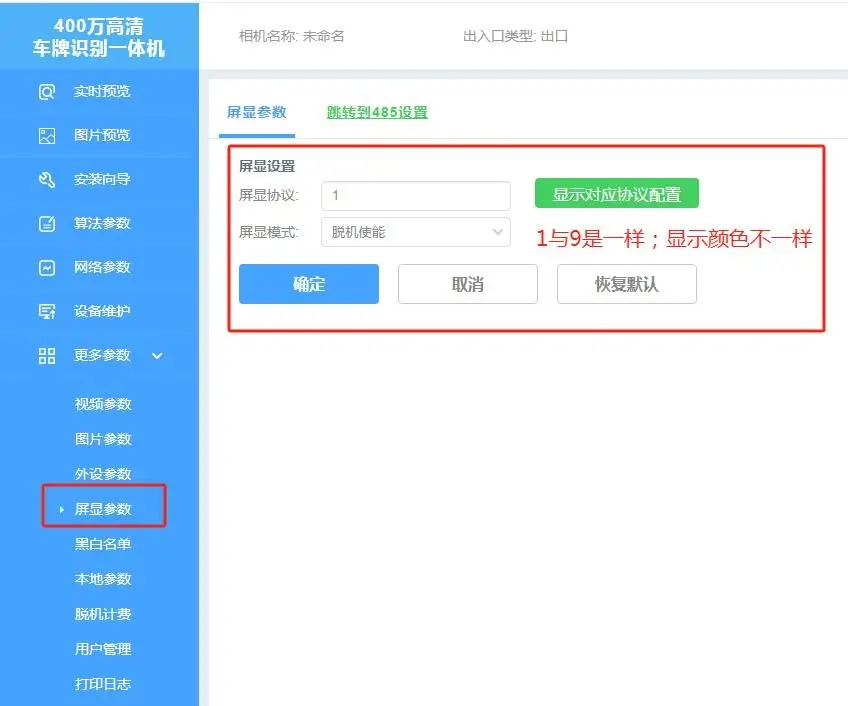

第一种、设置相机厂家协议；设置如下:

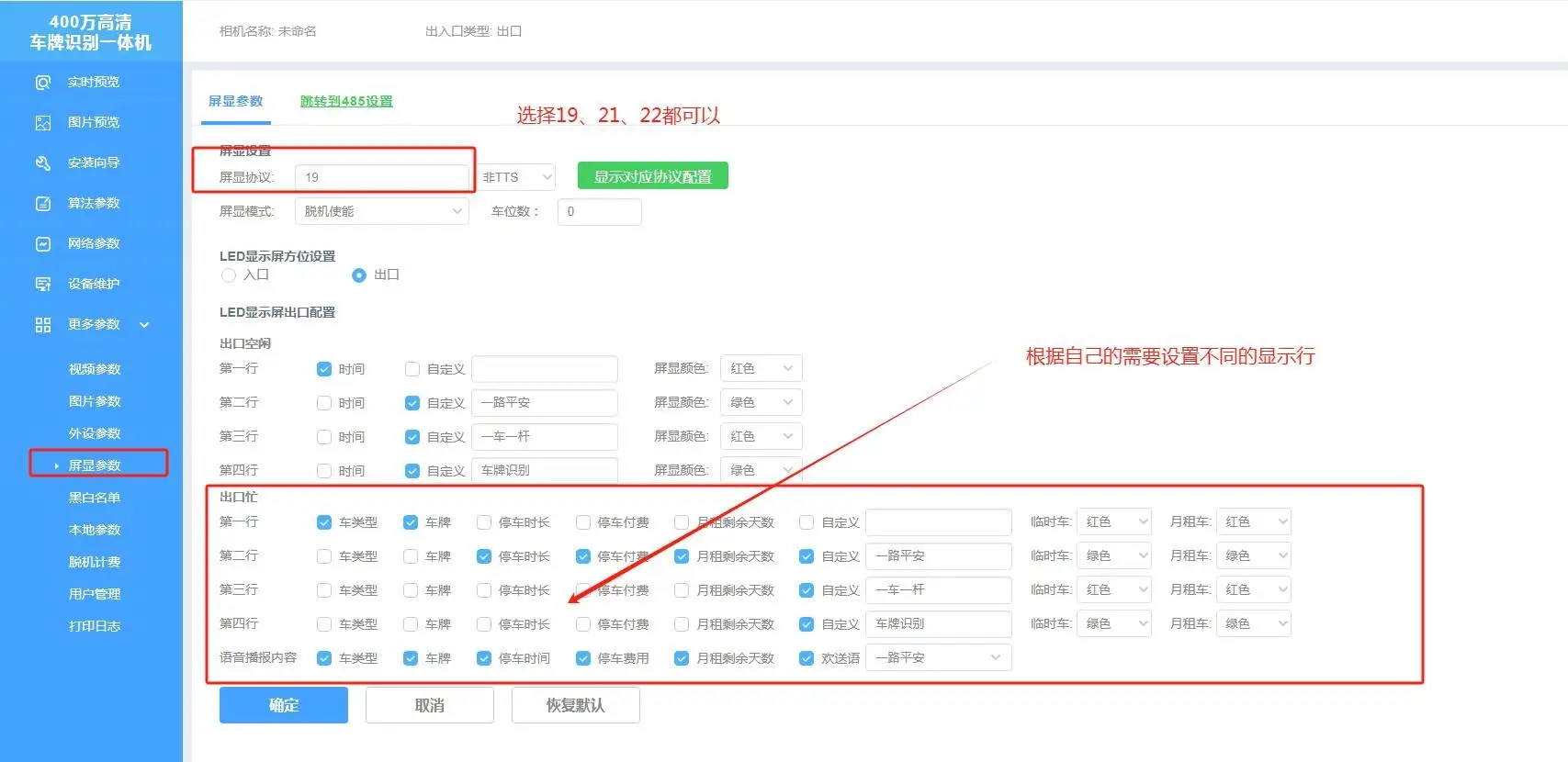

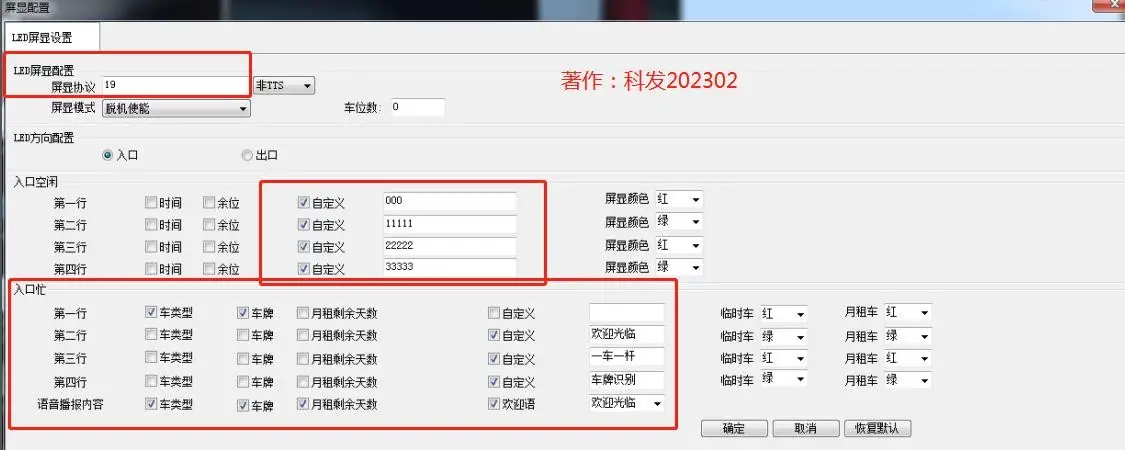

第二种、设置科发控制卡协议；设置如下:

老款相机显示方法

按以上任一种设置方法，脱机-联机过程中；科发 LED 与 LCD 控制卡，可以通过控制卡工具透传设置广告语与设置其他功能，比如广告语、更新时间等。

相机 RS485 波特率设置后、要确认控制卡的波特率是否一直；不一直会出现连接不上，通讯不了。

三、芊熠相机设置如下：

打开相机工具端；搜索相机、登录相机设置界面。

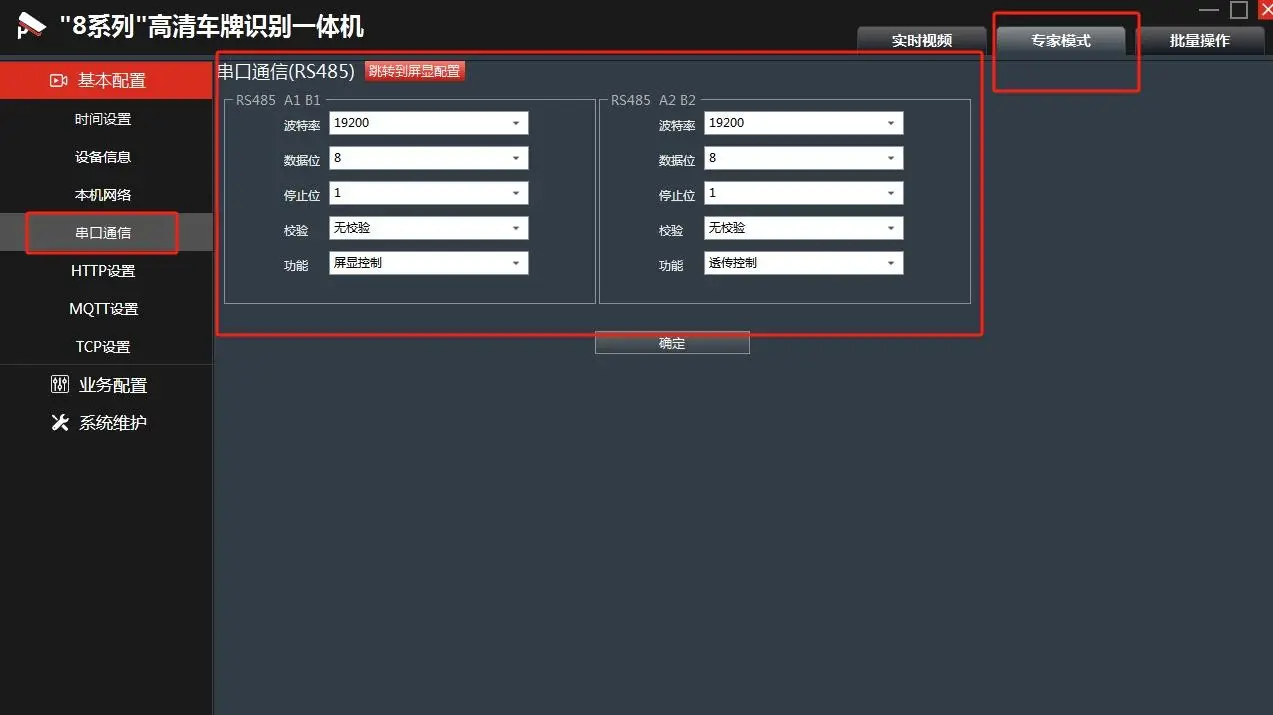

1、首先打开相机 RS485 设置；开启 RS485 通讯、设置相机波特率 19200，如下：

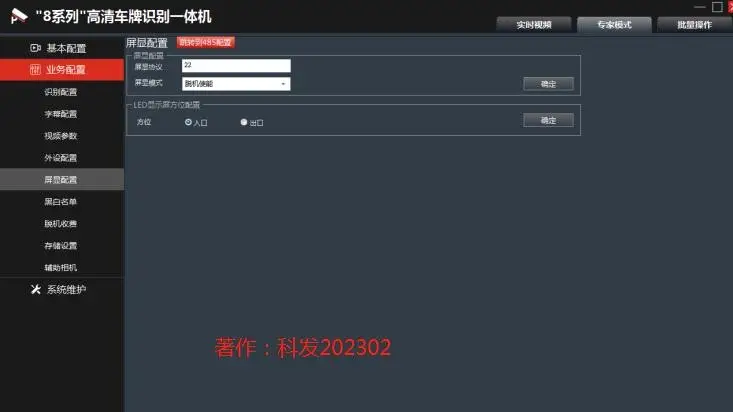

2、芊熠相机有 2 种协议，屏显协议 22 是相机厂家协议，9、10 是科发控制卡协议，设置如下：

按以上任一种设置方法，脱机-联机过程中；科发 LED 与 LCD 控制卡，可以通过控制卡工具透传设置广告语与设置其他功能，比如广告语、更新时间等。

相机 RS485 波特率设置后、要确认控制卡的波特率是否一直；不一直会出现连接不上，通讯不了。

四、控制卡工具透传方法如下：

1、控制卡 RS485 接到相机的 RS485。

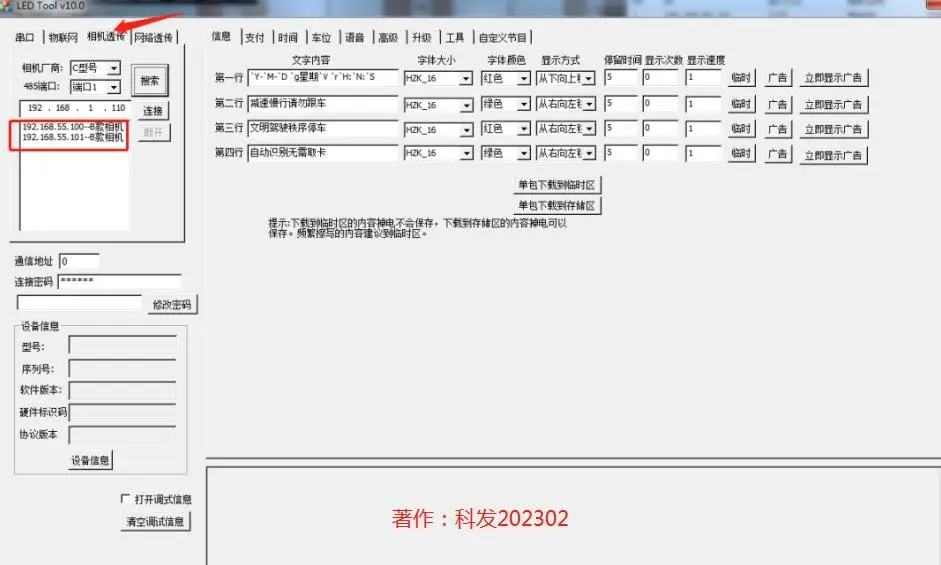

2、打开控制卡工具；选择“相机透传”，点击“搜索”，搜索到相机；选择相机；点击“连接”即可。连接后可设置广告语与其他设置。

设置如下：
