OLM-M1D v2.3 规格书

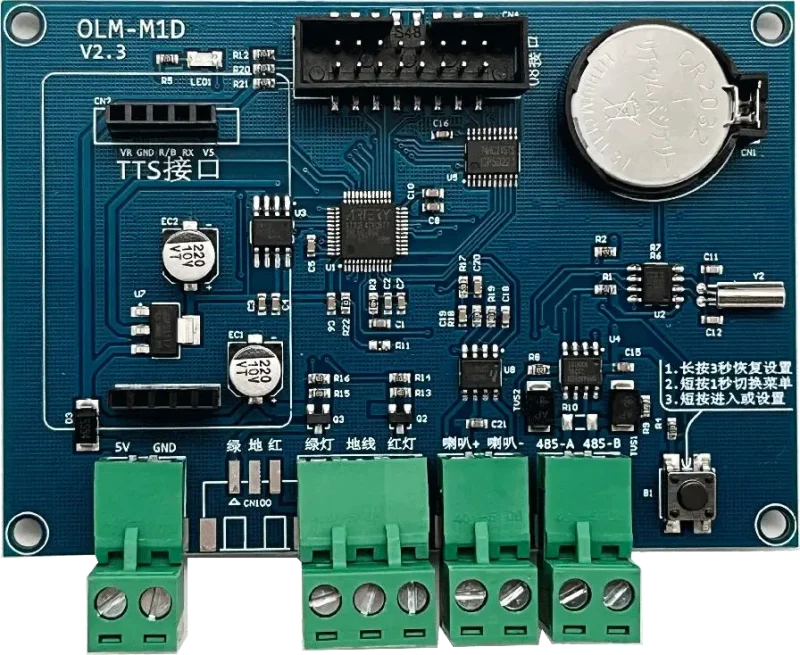

产品图片：

产品特点:

• 一路 08 接口，支持单双色 8 扫、16 扫驱动;
• 一路 RS485 通信接口，最高波特率 115200bps;
• 一路 5V 红绿灯接口(电源高端驱动);
• 一路 D 类功放输出，直接驱动喇叭，最大输出功率为： 4欧姆 5 瓦特；
• 板载 RTC 时钟功能，掉电时钟可保存 2 年;
• 最大驱动点数为 64×64(RGB)刷新率高到 500hz;
• 软件支持文字显示、语音播报、二维码显示（绘图模式）;
• 支持芊熠、华夏、臻时相机脱机工作;
• 支持横屏、竖屏多种显示模板;
• 内置停车场常用语音库;
• 支持 TTS 语音模块扩展接口;
• 支持按键调参数，一键恢复功能。

基本电性规格:

• • 工作电压: 5V@±5%
  • 静态电流: ≤40MA (无外部负载)
  • 工作温度范围: -20C ~ 80C
  • 音频功放输出功率: 2 欧姆 5 瓦特(喇叭阻抗不能小于 2 欧姆)
  • RS485 通信距离: 100 米 @115200bps
  • 显示屏扫描频率: 30HZ~500HZ

应用场合:

☆车牌识别一体机

☆余位显示屏

☆车载条屏

主板尺寸：

• 主板:长98mm*宽68mm
• 两孔位中心：长92mm*宽62mm
• 孔位直径φ：3.5mm
