一库一云·一卡一脸通

设计方案书

二零二四年八月

目 录

第一章 概 述 5

1、1前言 5

1、2 一库一云·一卡一脸通优势 6

1、3 非一库·一卡一脸通弊端 7

1、4 ·一库一云·一卡一脸通”的平台总特色： 8

第二章 一卡一脸通系统需求分析 8

2.1、云端应用需求 9

2.2、门禁系统需求 9

2.3、停车场系统需求 10

2.4、通道控制/身份识别系统需求 10

2.5、访客管理系统需求 11

2.6、消费系统需求 11

2.7、考勤系统需求 11

2.8、电梯控制系统需求 12

2.9、巡更系统需求 12

2.10、会议签到系统需求 12

2.11、 车位引导反向寻车系统需求 13

2.12、 图书管理(资料借阅)系统需求 13

2.13、能源管理系统需求 13

2.14、物品领用系统需求 13

2.15、宿舍一体智能门锁系统需求 13

2.16、人力资源模块需求 14

2.17、B/S平台查询系统需求 14

第三章 系统总体建设目标和设计原则 15

3．1 系统总体建设目标 15

3．2 系统设计原则 15

第四章 一卡一脸通系统总体说明 16

4．1 网络结构说明 16

4．2 软件体系架构 18

4．3 第三方数据接口和分析 19

第五章 各子系统功能描述 21

5.1、系统管理子系统 21

5.1.1、概述 21

5.1.2、中心管理设备介绍 21

5.1.3、 重点功能介绍 21

5.2、门禁管理子系统 27

5.2.1、系统概述 27

5.2.2、功能特点 27

5.2.3、设备介绍 30

5.2.4、软件介绍 36

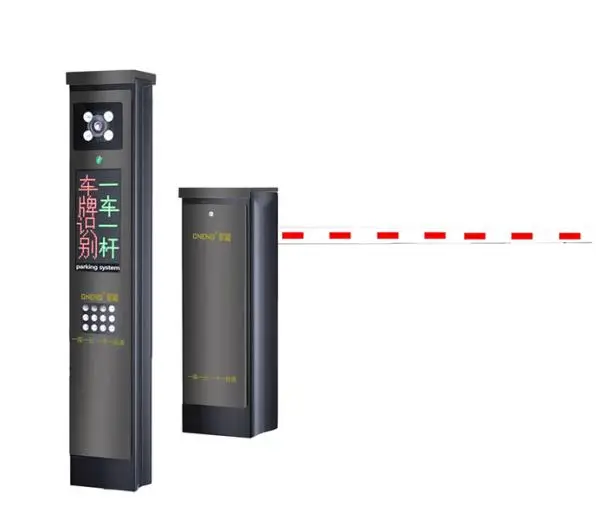

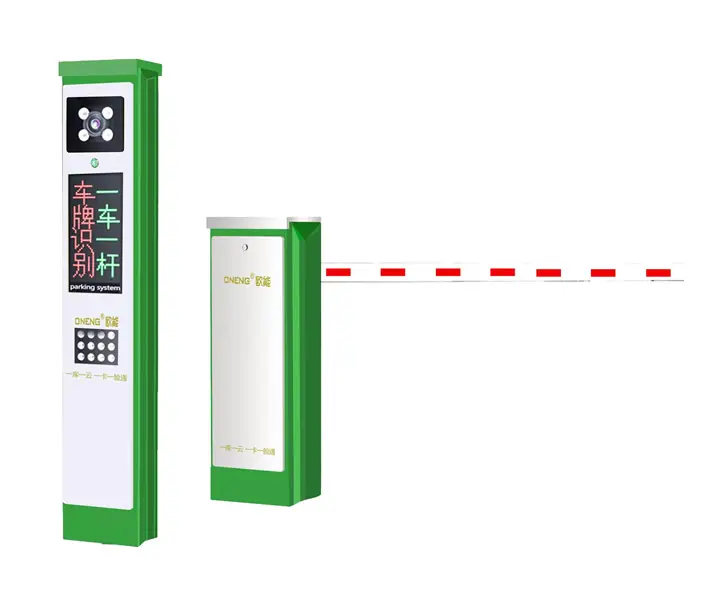

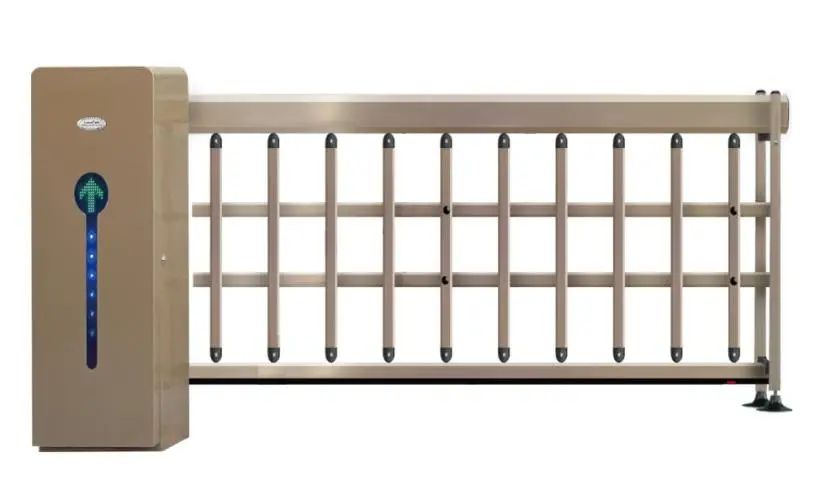

5.3、车牌识别停车场子系统 42

5.3.1、系统概述 42

5.3.2、功能特点 43

5.3.3、系统结构 47

5.3.4、工作流程 47

5.3.5、设备介绍 49

5.3.6、软件说明 57

5.4、通道控制子系统 61

5.4.1、系统概述 61

5.4.2、功能特点 61

5.4.3、设备介绍 62

5.4.4、软件说明 63

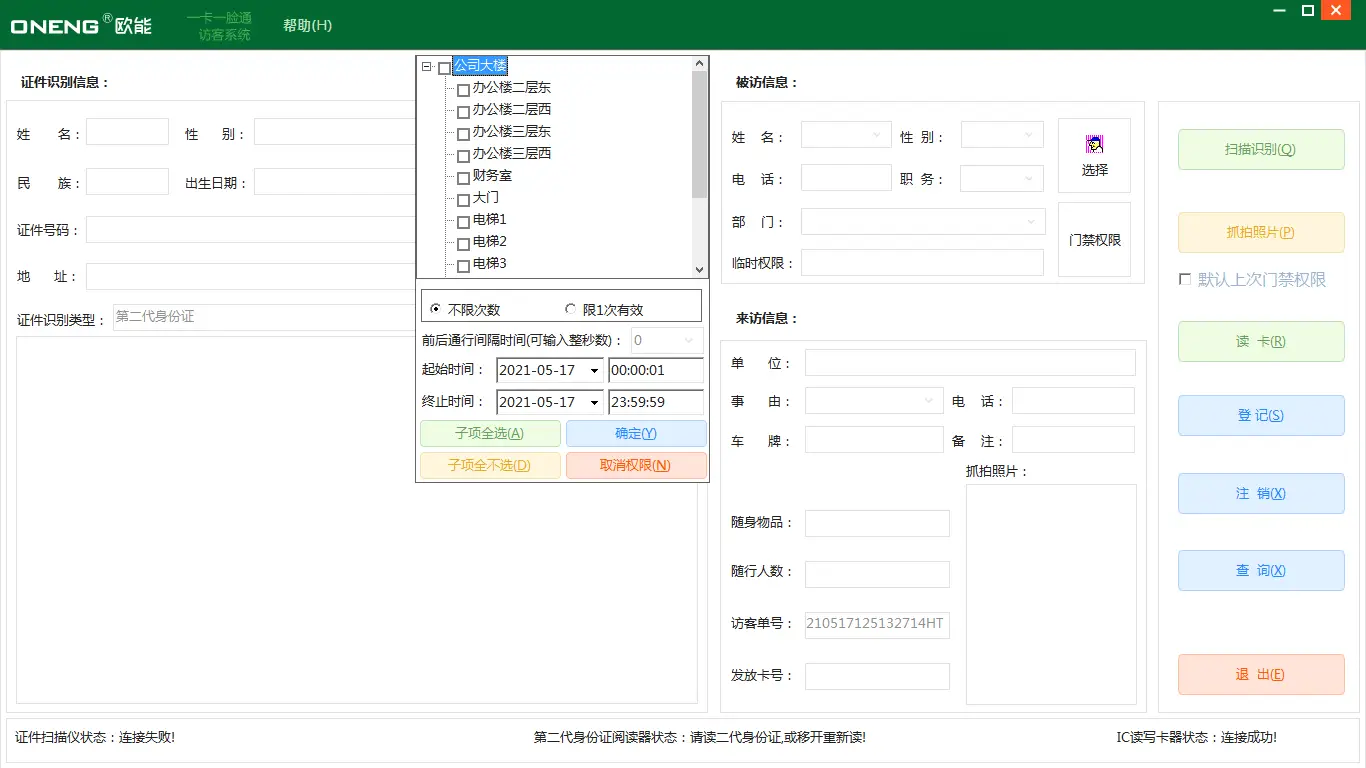

5.5、访客管理子系统 63

5.5.1、系统概述 63

5.5.2、系统使用流程 64

5.5.3、访客预约流程 64

5.5.4、系统优势 67

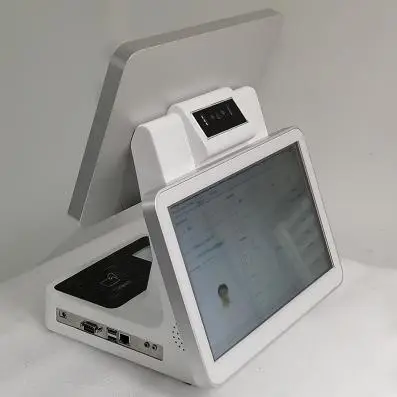

5.5.5、访客一体机(不带扫描) 68

5.5.6、访客一体机(带扫描) 69

5.5.7、分体二代身份证专用识别仪 69

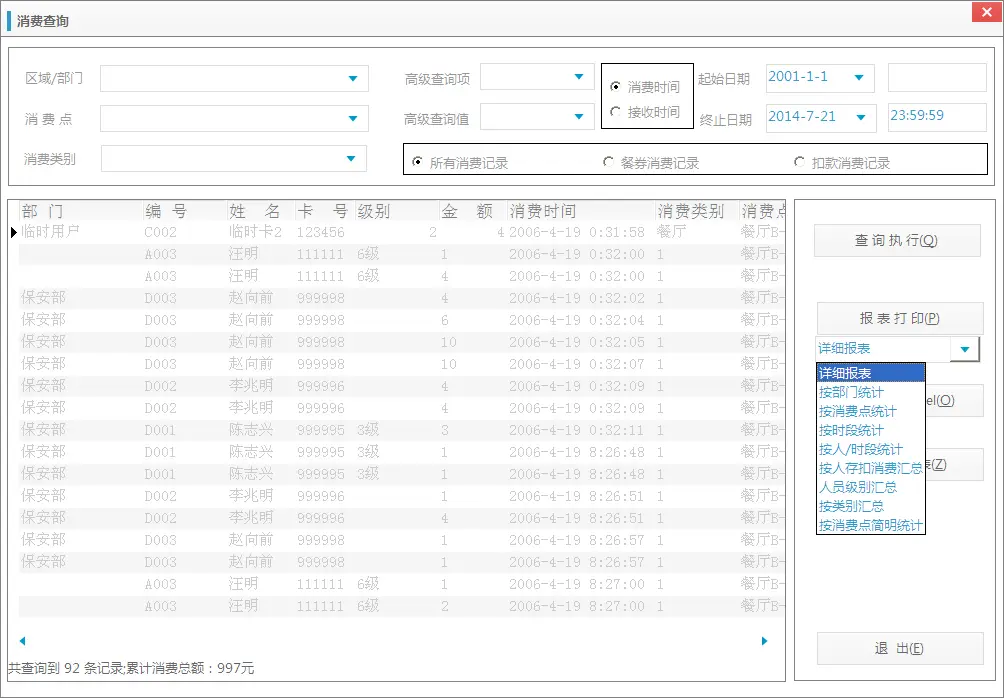

5.6、消费/POS管理子系统 70

5.6.1、系统概述 70

5.6.2、功能特点 71

5.6.3、设备介绍 73

5.6.4、云端功能说明 76

5.6.5、软件功能特点说明 78

5.7、考勤管理子系统 84

5.7.1、系统概述 84

5.7.2、功能特点 85

5.7.3、设备介绍 86

5.7.4、软件功能特点 87

5.8、电梯控制管理子系统 95

5.8.1、系统概述 95

5.8.2、功能特点 96

5.8.3、系统结构 96

5.8.4、设备介绍 96

5.8.5、软件说明 101

5.9、巡更管理子系统 103

5.9.1、系统概述 103

5.9.2、功能特点 104

5.9.3、设备介绍 104

5.9.4、软件说明 107

5.10、会议签到子系统 111

5.10.1、系统概述 111

5.10.2、功能特点 112

5.10.3、设备介绍 113

5.10.4、软件说明 116

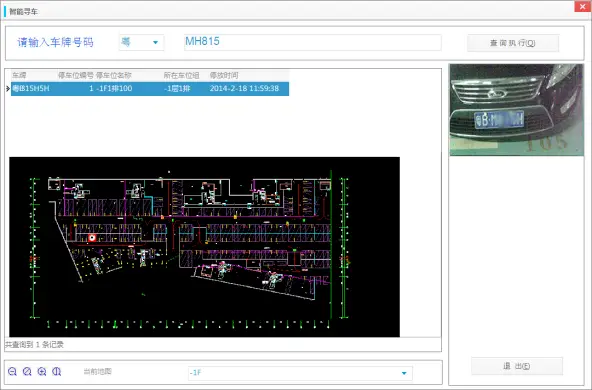

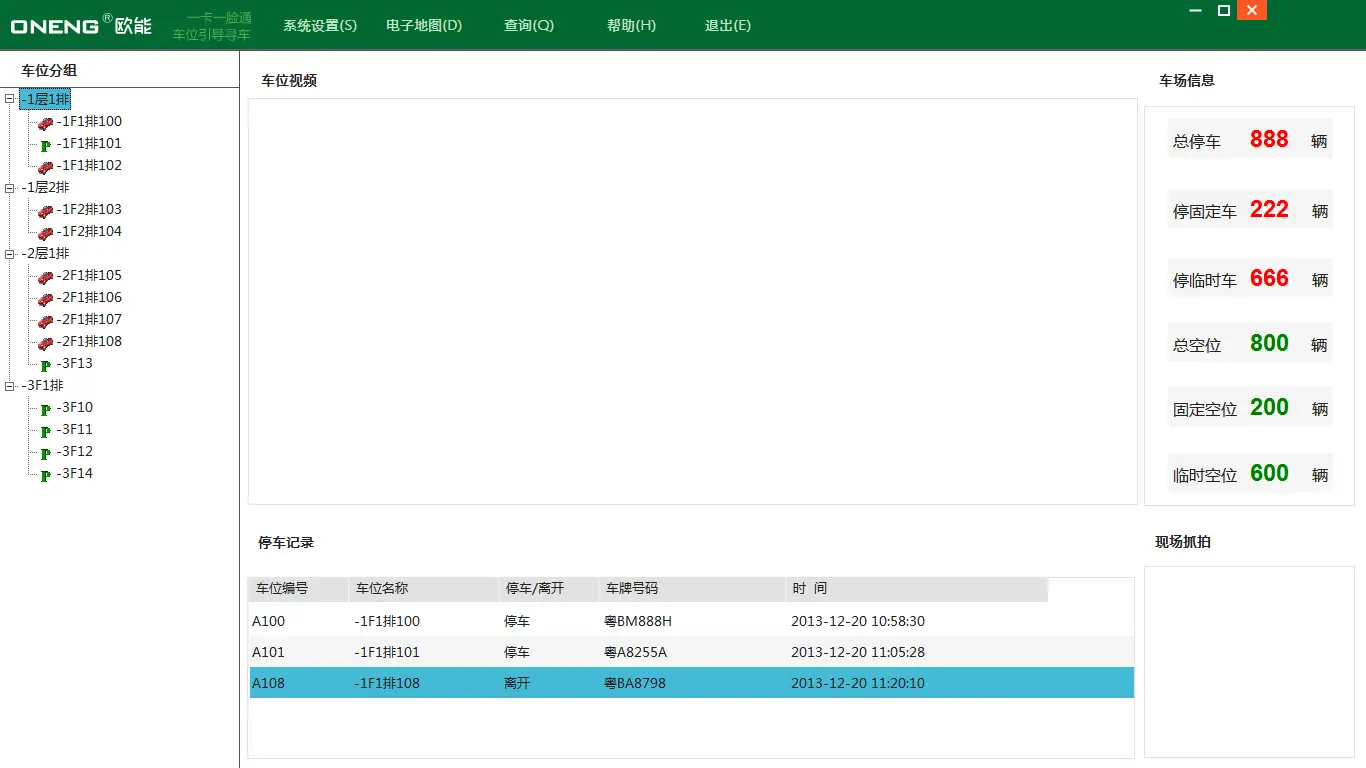

5.11、全视频智能车位引导寻车系统 117

5.11.1、系统概述 117

5.11.2、功能特点 118

5.11.3、系统结构 119

5.11.4、工作流程 121

5.11.5、设备介绍 122

5.11.6、软件说明 125

5.12、图书管理/资料借阅子系统 127

5.12.1、系统概述 127

5.12.2、系统基本功能及特点 127

5.12.3、系统工作流程 128

5.12.4、设备介绍 129

5.12.6、软件说明 129

5.13、能源管理子系统 130

5.13.1、系统概述 130

5.13.2、功能特点 131

5.13.3、系统结构 131

5.13.4、设备介绍 132

5.13.5、软件说明 135

5.14、物品领用子系统 136

5.14.1、系统概述 136

5.14.2、系统基本功能及特点 136

5.14.3、设备介绍 137

5.14.4、软件说明 137

5.15、宿舍一体智能门锁子系统 139

5.15.1、系统概述 139

5.15.2、功能特点 139

5.15.3、系统结构 140

5.15.4、设备介绍 140

5.15.5、软件说明 142

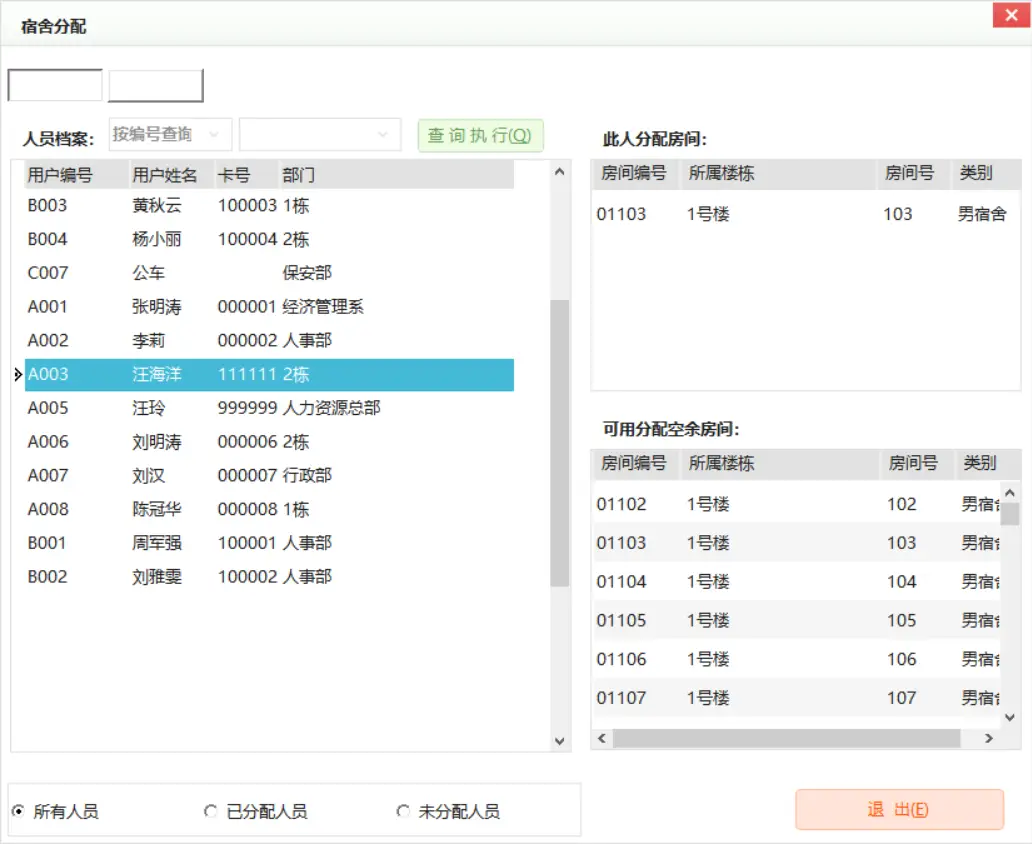

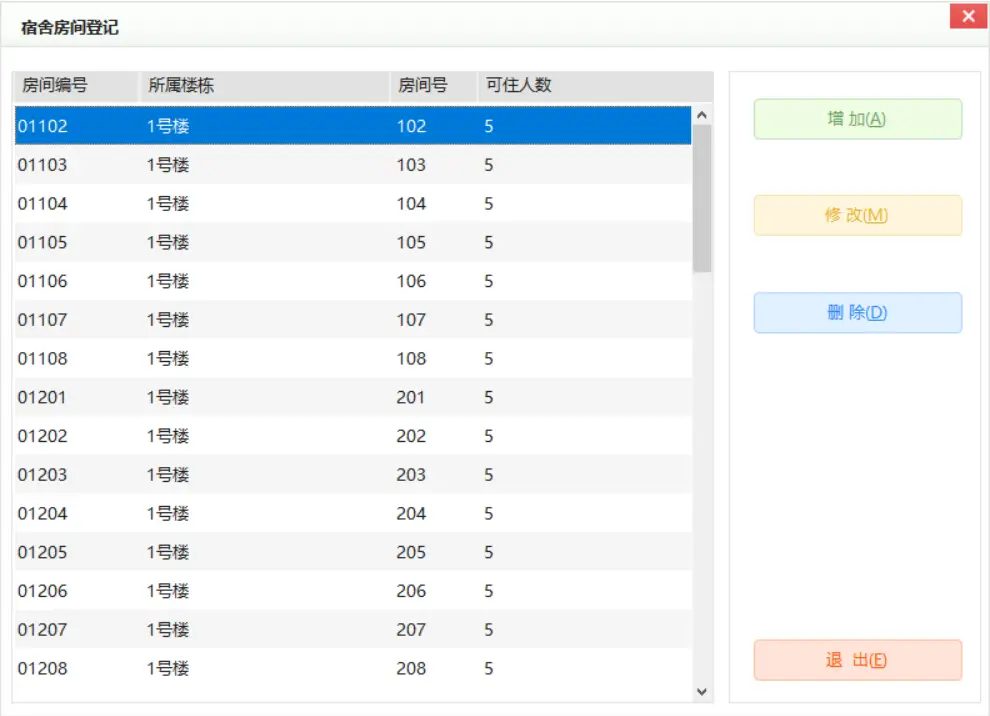

宿舍管理 142

5.16、人力资源管理系统 145

档案管理 146

合同管理 146

人力分析 147

调动管理 147

培训管理 147

奖罚管理 147

5.17、B/S平台查询子系统 148

第六章 附 录 149

附一、 品牌介绍 149

附二、 竞争优势 149

附三、部分案例 151

第一章 概 述

1、1前言

随着信息产业的日异革新以及网络的迅猛发展，互联网技术、智能卡技术和AI人脸识别技术已被社会的各行各业所接受并应用，新技术兼顾安全性和便利性，解决与工作、生活息息相关的衣、食、住、行等诸多场合的应用系统，并广泛应用于公检法部队等机关单位、办公大楼、智慧社区、大型企业、商业消费、高速公路收费、校园、医院等各个领域，可以说只要有人员聚集的群体就有应用。

·一库一云·一卡一脸通”系统是基于企业工厂、行政单位、产业园区、智慧社区、大厦、校园等某个单位，以本地一个数据库为核心，以一张卡、车牌、人脸、指纹、虹膜等生物特征作为身份认证载体实现对人员出入、车辆出入、食堂消费以及协同办公等应用的智能化综合系统；云端应用(微信公众号、APP等)在充分考虑安全性的前提下，作为本地系统的有益可选补充，借助移动互联网的便利性，完成电子支付、预约、数据查询等自助功能，既能减少管理成本更能使系统更具备人性化、智能化。

·一库一云·一卡一脸通”，根据具体单位需求情况，有如下子系统可自由组合使用并随时无缝扩展：门禁系统、停车场管理系统、车辆管制派车系统、访客管理、通道控制、电梯控制、车位引导寻车系统、消费/POS、考勤系统、会议签到、身份识别、在线巡更、水电能源管理、宿舍管理、图书租借、物品领用、WEB查询系统以及适用于中、小企业用户的人力资源管理（包含组织机构、档案合同管理、工资管理、人力分析、调动管理、培训管理、奖罚管理）。

一个单位，不管多少个子系统组合，均一个管理中心统一分配管理权限和登记一次用户信息(卡、人脸指纹等生物特征、车牌、身份证等)，各子系统数据完全流通和无缝互连，并可综合多个子系统数据生成分析报表；民用场合可选云端系统来作为整个系统的补充和辅助(比如访客自助预约、消费账户微信支付自助充值等)。

·一库一云·一卡一脸通”在某些场合可与第三方ERP、IBMS、大型安防平台、大型HR、酒店管理系统、校园教务管理软件、医疗管理软件等接口。

1、2 一库一云·一卡一脸通优势

“一库一云·一卡一脸通”系统的核心意义是各子系统一个数据库和人员资料的统一管理，最大限度的提高管理效率达到办公自动化，真正体现智能化、信息化带来的高效和便利；系统突出特点表现为三个关键词：一库、一云、一卡一脸。

一库（核心）：一个单位一个软件平台、本地一个数据库，由管理中心统一实现卡的发放、挂失、人脸的登记、注销等，避免了多个系统不共库需要多次重复登记的情况。

一卡一脸（基础）：指一个人发一张卡或登记一个人脸或其他生物识别信息后，用同一张卡/脸实现不同功能的智能管理，一张卡/脸通行于很多功能不同的设备和系统；并通过同一数据库有机集成和协调管理，不管一个人关联有多少种信息，软件上操作，如同操作一种信息，只需一次操作（如对卡授权的同时完成了人脸等生物信息的授权，不需要多次操作）。

一云（扩展）：本方案中的一云有别于其它厂家系统的云端系统，市面上绝大部分云端应用，数据全部在云端，并且全部依赖云端；本系统中一库是每个单位在自己的局域网内建立一个数据库，保证数据的私有性和系统的安全性，一云是本地系统的一个补充功能，云端只是作为一个桥梁和数据临时中转，数据最终都汇总保存在本地数据库中；云端故障或外网断开，本地系统照常运行不受影响，一云是某些民用场合借助互联网充分利用微信公众号和APP等便利性来完整某些功能的扩展，如自助上传照片、访客预约、公众号上通过微信支付为自己的消费系统账户充值等，一云是本地系统的扩展，是减少管理成本，增加人性化应用的有益补充，本地系统不依赖云端。

1、3 非一库·一卡一脸通弊端

一卡一脸通系统的建设是一个复杂的整体系统应用工程，它要求产品内核具备统一的数据库及通信协议支持不同的网络平台，共享一个中心数据库，而非单个功能的组合或几个单独子系统的简单拼凑。如果将不同厂商生产的单项系统、各自独立的数据库、软件和设备拼凑安装在一起，或同一厂商生产的数据库各自独立的各种系统拼凑安装在一起，仅用一张卡和一张脸通行，这种表面上的“一卡一脸通”只是一卡或一脸多用，需要多个系统分别发卡和登记人脸，并不具有统一管理、数据共享、高级自动化管理的功能，系统运行极不稳定，且有明显不足之处：

重复发卡(或重复登记人脸)：多个厂商系统，每个厂商各自软件，各自平台，重复的发卡/登记人脸。为实现某一张卡/脸生效，则要在各个系统中逐一发行这张卡片或登记人脸，如此反复，繁琐低效。一旦有人离职或其他信息变更都要同样重复多次处理，同样相当费事。

重复查询：多个厂商，每个厂商各自数据库，如要查询某一人的信息，只能在每个软件中逐一查询，再自行组合在一起，再加以统计分析，费时不便；

数据不能共享、运行速度慢：无法实现数据总统计、总检索的一次性简便操作的功能，不能自动生成综合报表；成本高、费用大，操作繁琐、管理混乱。系统运行不稳定，出错率高，升级困难。

对外接口麻烦、扩展扩容麻烦：多个厂商系统拼凑，如需要和第三方接口，需要每个子系统都与第三方分别对接，如是一个厂商则不管有多少个子系统都只要通过一个接口即可完成对接；同样在单位日后的需求变化，需要扩展应用系统，则需要收卡重新发放或人脸重新又要登记一次。

售后麻烦：一个单位大门的普通小项目，通常也会有门禁、人行通道、访客、车辆管理几个系统，每个系统一个厂家，需要面对多个厂商，在沟通协调、技术支持、人员更换、设备维护等诸多方面都不如只需面对一个厂商来的高效，碰到问题各厂商之间还可能相互踢皮球，如果系统之间要联动则更是麻烦。

1、4 ·一库一云·一卡一脸通”的平台总特色：

专业、可靠的国际品质

拥有自己的核心技术和知识产权，20年的行业沉淀和专业度，炼就了稳定、可靠的国际品质，并有英文版一卡一脸通系统。

独特构架及特点

• ·一库一云·一卡一脸通，业内创新架构，集成C/S、B/S和移动端，优于传统的本地模式、公有云模式和私有云模式，“一库一云”，即本地一库、公有一云，既满足本地数据和系统的安全性、稳定性和执行高效，在民用场合又能享受到云端的便利(在手机端实现访客预约/邀约/审批、用车申请/审批、远程开门、电子支付充值、内部订餐、停车缴费等);

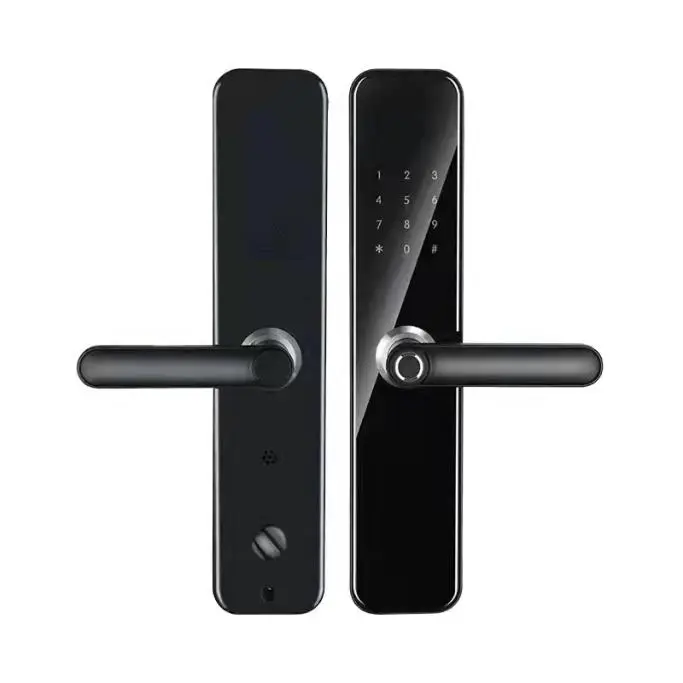

• 一卡一脸通专业、齐全软硬件系统，含门禁、停车、人行通道、访客、电梯控制、AIOT无线门锁、消费、考勤、会议签到等子系统，本地一库的基础上，1+X按需组合，不但极大的减少数据冗余和避免了人员发卡/资料录入的重复劳动，更重要的是为系统的使用、维护、对外接口提供了一致性和便利性以及扩容、扩展的无缝无忧;
• ACS集成控制子系统，一个界面同时管理人行系统(门禁、通道、梯控)和车行系统(车牌识别)为客户使用提高便利的同时降低了设备和维护成本;
• 具备纯国产设备型号和⽀持国产操作系统软件版本可选;
• 加密自定义卡号，加密读卡，防卡复制，系统最大可管理1亿人的超大规模;

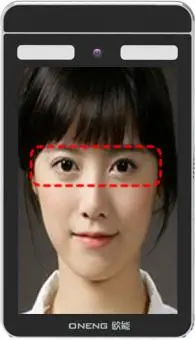

• 人脸、虹膜、指纹、静脉、二维码、身份证、CPU卡、IC卡等识别方式可混合在一个单位中使用；

齐全产品线与需求定制

依据用户领域和需求差异，对应不同的型号系列，力争为每个项目提供最佳性价比产品，同时也为客户的个性化需求提供快速、灵活的定制二次开发。

第二章 一卡一脸通系统需求分析

·一库一云·一卡一脸通”是由中心管理加各子系统组成，就目前的实际情况和了解的需求总结如下：

2.1、云端应用需求

1. 基于本地数据库的基础上，结合云端能给系统的使用带来极大方便；云端应用部署在单位公众号上。
2. 需要 内部认证模块，此模块为云端基础模块，启用云端应用则需要此模块，内部人员通过此模块自助填写相关信息和自拍照片申请认证，上级管理员收到审核提醒进行审核完成新人的注册。

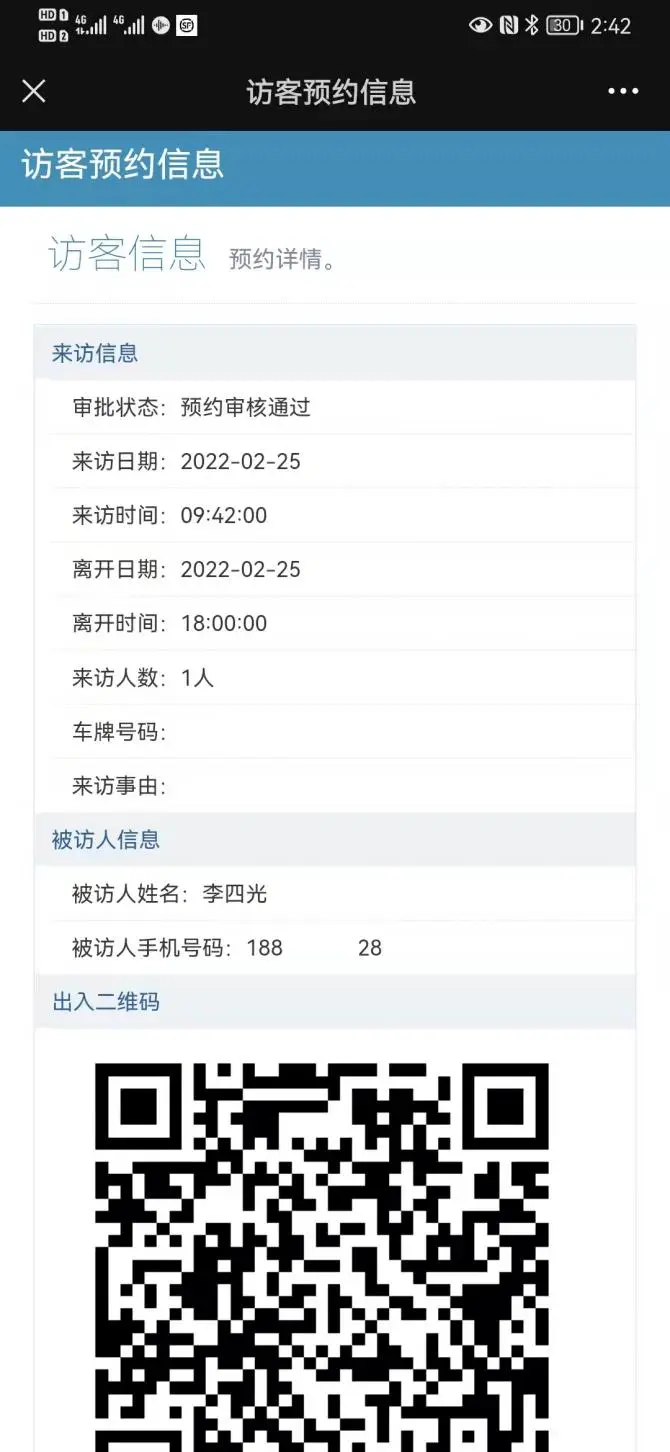

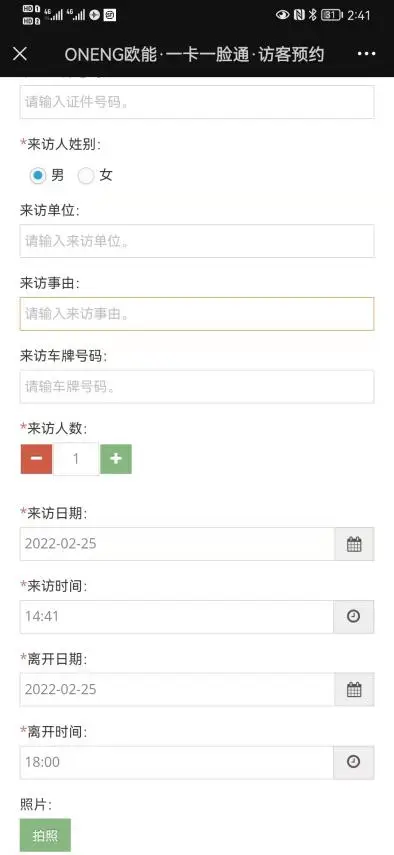

3. 需要 / 不需要 访客模块，临时来访人员自助预约，被访人员或管理员审核后，来访人员可人脸或二维码等方式进入公共通道。内部人员也可进行邀约访客。
4. 需要 / 不需要 远程开门模块。
5. 需要 / 不需要 订餐模块。

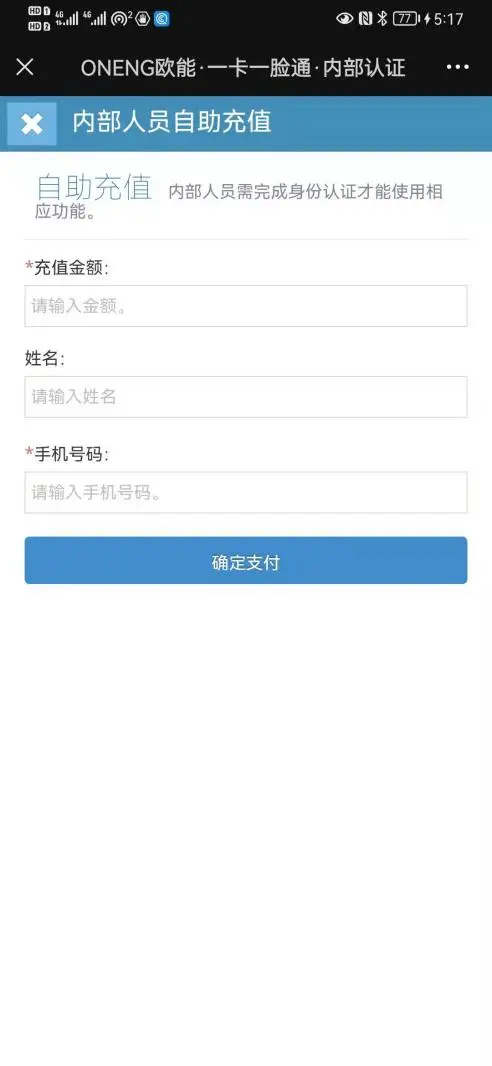

6. 需要 / 不需要 自助充值模块。

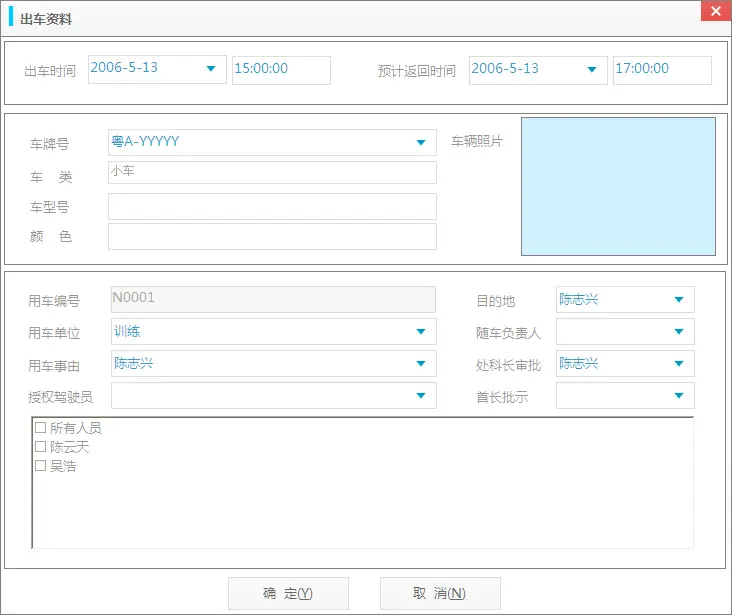

7. 需要 / 不需要 用车申请模块。
8. 其它模块需要。

2.2、门禁系统需求

1. 共有 门禁点。
2. 系统智能卡识别门禁点 个，指纹识别门禁点 个，人脸识别门禁点 个。
3. 个单向门禁(有效识别进，按钮出)点； 个双向门禁(有效识别进，有效识别出)点。
4. 门授权人数量达到 人(最多一个门进出人数)。

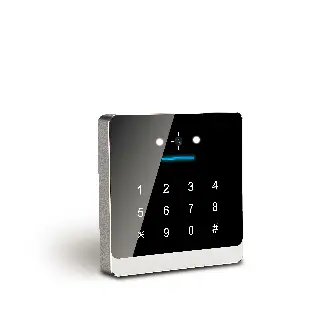

5. 普通读卡器点 个，密码读卡器点 个。
6. 其他需求分析。

2.3、停车场系统需求

1. 共有 进 出，其中 出入口是共车道。
2. 有/无 临时收费。
3. 需要 /不需要 开通电子支付无人值守。
4. 需要 /不需要 配置摩托车刷卡收费系统，摩托车刷卡与汽车共车道 /单独车道。
5. 进出口时碰到疑难，司机可/否与管理人员或岗亭对讲。
6. 车辆识别方式多种可选：

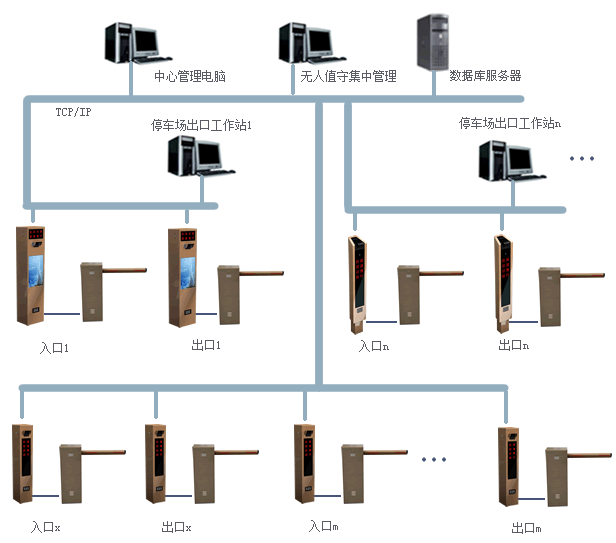

A、纯车牌识别；

B、车牌加卡识别；

C、车牌和ETC识别；

1. 其他需求分析。

2.4、通道控制/身份识别系统需求

1. 共有 门通道控制点。
2. 单向控制(此通道只进或只出)； 双向控制(此通道既可进又可出)。
3. 每个通道授权人数达到 人。
4. 通行识别方式 人脸识别 / 卡识别 / 二维码 / 身份证 方式。
5. 进入 需要 /不需要 测温，出来 需要 /不需要 测温。
6. 每个通道宽 米。
7. 有 / 无自行车、电单车、摩托车通行。
8. 使用环境：完全室外淋雨 / 半室外有顶棚 / 室内 。
9. 采用翼闸、三辊闸、摆闸或无障碍通道。
10. 其他需求分析。

2.5、访客管理系统需求

1. 对外来来访人员进行证件登记和管理。
2. 访客 人脸识别 / 身份证识别 / 二维码识别 /临时卡识别 通行。
3. 可授权临时访客可通行的门点和时间段。
4. 可识别二代身份证信息。
5. 是/否 带扫描识别行驶证、驾驶证等其他无芯片类证件。
6. 共有 处需要设置访客点。
7. 是/否 与门禁、通道、停车车牌识别、梯控等系统联动。
8. 是/否 需要微信公众号自助预约系统。

2.6、消费系统需求

1. 共有 个点需要使用消费系统。
2. 共有 处食堂/餐厅、小卖部或其它消费支付点。
3. 采用 人脸识别 / 卡识别 方式。
4. 食堂/餐厅是/否放置电脑，食堂/餐厅是/否有TCP/IP网络。
5. 其他需求分析。

2.7、考勤系统需求

1. 共有 人需要考勤。
2. 共有 地方供刷卡考勤。
3. 采用 人脸识别 / 卡识别 方式。
4. 刷卡考勤的同时是/否需要控制门的出入。
5. 停电后是/否要求能正常刷卡考勤。
6.
   其他需求分析。

2.8、电梯控制系统需求

1. 共有 部电梯需要控制，共有 个电梯间区。
2. 各电梯层数： ，电梯最高 层。
3. 采用 人脸识别 / 二维码 / 身份证 / 卡识别 方式。
4. 电梯控制方式选择 内置层控方式 / 外置呼梯控制 / 两种都用：

内置层控方式：识别设备装电梯里，每部电梯一套，进入电梯后只能去授权的楼层；

外置呼梯控制：设备安装在呼梯按钮旁，合法身份验证后才能按亮呼梯按钮进入电梯。

1. 其他需求分析。

2.9、巡更系统需求

1. 共有 巡更点。
2. 共有多少 巡更人员。
3. 采用 人脸识别 / 卡识别 方式。
4. 采用在线巡更或离线巡更。
5. 其他需求分析。

2.10、会议签到系统需求

1. 共有 人需要参加会议。
2. 共有 地方可供会议签到。
3. 采用 人脸识别 / 卡识别 方式。
4. 刷卡签到的同时是否需要控制门或通道的出入。
5. 其他需求分析。

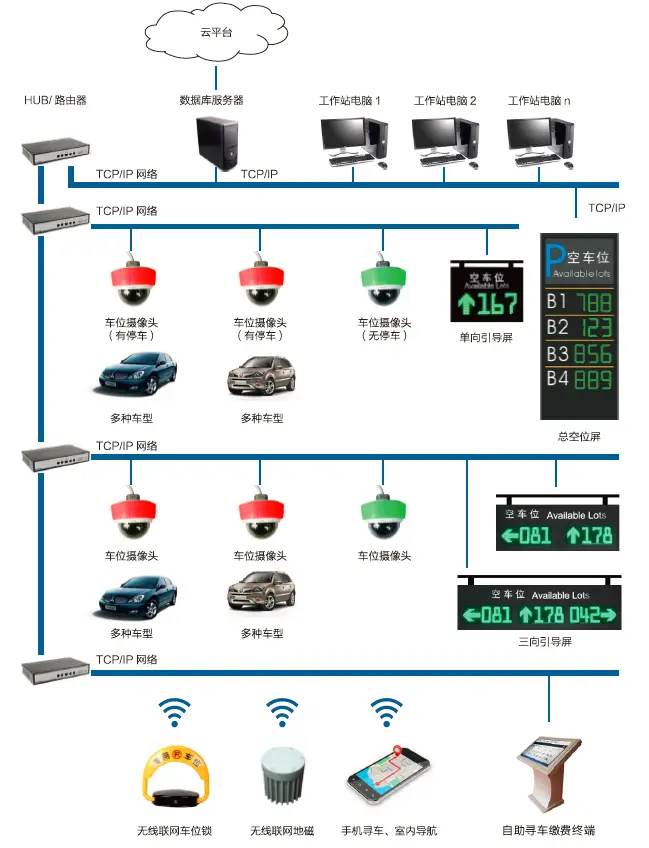

2.11、 车位引导反向寻车系统需求

1. 车库有 层，有 个车位。
2. 单车位摄像头 个，双车位摄像头 个，三车位摄像头 个。

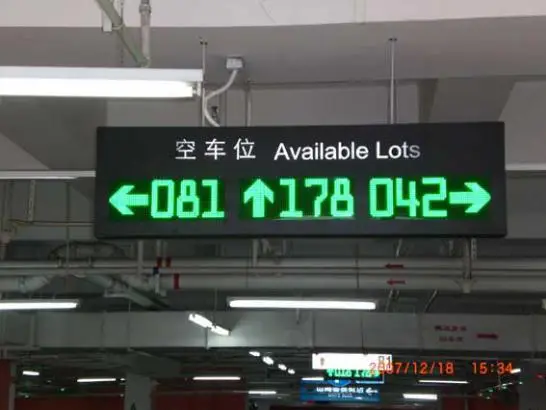

3. 单向引导屏 个，双向引导屏 个，三向引导屏 个。
4. 需要 套总车位显示屏。
5. 其它需求需求。

2.12、 图书管理(资料借阅)系统需求

1. 共有 个图书/资料借阅点。
2. 共有 个图书/资料归还点。
3. 采用 人脸识别 / 卡识别 方式。

2.13、能源管理系统需求

1. 共有 能源管理点。
2. 水控管理 / 电控管理 。
3. 采取 联网方式/ 脱机方式。

2.14、物品领用系统需求

1. 共有 门物品领用点。
2. 选用 人脸/刷卡 方式。
3. 其它需求分析；

2.15、宿舍一体智能门锁系统需求

1. 共有 门锁点。
2. 选用 人脸/指纹/刷卡 方式。
3. 其它需求分析；

2.16、人力资源模块需求

1. 人力资源管理模块和一卡一脸通各子系统共同组成企业基础化信息平台，实现人力资源和一卡一脸通统一管理，一次人员档案录入，从人员的发卡到调动、合同管理、离职销户等一个完整的信息流。
2. 人力资源模块包含：组织机构、档案管理、合同管理、人力分析、调动管理、培训管理、奖罚管理、宿舍管理可根据需要选择组合使用。

2.17、B/S平台查询系统需求

1. B/S查询系统，使用终端不需要专门安装软件。
2. 在C/S平台管理基础上，可选配置B/S 平台，客户端不用安装任何软件，用户用WEB的方式，可随时通过浏览器输入自己的帐号密码查询和核对自己的门禁、考勤、消费等记录和数据，管理人员则通过管理帐号和密码可查询相应授权允许的其他人员数据。

第三章 系统总体建设目标和设计原则

3．1 系统总体建设目标

·一库一云·一卡一脸通”系统运用先进的计算机网络技术、通信技术、AI人脸识别及非接触式IC卡技术，为一卡一脸通应用领域提供现代化的管理段，为用户提供方便、快捷和安全的服务。具体目标为：

1. 各子系统的工作站和上位机居于系统的高速管理信息域，组成局域网一卡一脸通或 Internet一卡一脸通。
2. 一卡一脸通系统采用一个SQL Server数据库管理。
3. 系统满足目前功能需求的基础上，具备充分的扩充、扩展能力，以适应不断的时期不同的需求变化。
4. 各子系统基于计算机网络，管理中心对IC卡或人脸进行登记和授权后，在各子系统中均能生效，只需发一次卡和登记一次人脸，实现了真正意义的一卡一脸通。

3．2 系统设计原则

先进性

一卡一脸通系统的建设要立足于当今国际先进且有发展前途并代表主流趋势的技术，由此实现的系统才可以随着未来信息技术的发展而能不断平滑升级。如：先进的AI人脸识别技术，国际公认的DES等加密算法或国密算法，国际流行的TCP/IP通讯协议，服务器和工作站均采用微软Windows操作系统，数据库采用微软的SQL Server大型数据库系统，系统具备C/S与B/S结合平台。

实用性

一卡一脸通系统应充分理解并分析用户各项管理的模式和特点，各应用系统的开发，应做到功能完善、使用方便、科技人性化并经济合理、切合实际、运作高效。同时可对特定需要及现场工程等的实际情况作出针对性的设计与灵活的解决方案。

安全性

系统的设计具有高度的可靠性，产品成熟性能稳定，保证系统长时间无故障运行，即便遭遇事故造成中断后也能确保数据的准确性、完整性和一致性，并可迅速恢复正常。从系统硬件保证可靠稳定性才能保证安全性。

软件系统严格管理和操作员权限控制，具备报警、各项操作的日志记录，有效防止了内部作弊，软件中可实时取消挂失卡、黑名单卡的权限，防止卡的冒用、滥用，确保了整个系统的安全性。

系统采用加密卡号（能比较有效的防止重复卡、仿制卡等安全漏洞），系统采用IC卡的加密功能，卡片的标识不是使用其本身的卡芯片序列号而是系统发卡时用户自定义加密写入的卡号， 每个系统采用独一无二的密码加密发卡。

一卡一脸通消费系统中的卡片金额加密密码由使用方在系统启用时自行设置，有效的防止了非法充值作弊，有效保证了使用方的安全和利益。

扩展性

一卡一脸通系统在容量和功能上不仅能满足目前用户的需求，而且由于系统的标准化和开放性兼容性使其易于扩展以保障用户今后的扩容和升级，系统可随意增加现有系统的控制设备，也可增加新的系统组成更大的一卡一脸通系统。

第四章 一卡一脸通系统总体说明

4．1 网络结构说明

一卡一脸通系统整体组成为：一个数据库、各子系统软件、各子系统硬件、第三方ERP、IBMS、大型HR等系统接口、管理计算机以及通讯网络。

一卡一脸通系统通讯网络由两层组成：设备控制网和管理信息网。设备控制网是指各子系统管理电脑通过RS485、TCP/IP或无线方式与硬件通讯，管理和控制硬件设备的数据通讯网络；管理信息网是指一卡一脸通各子系统的管理电脑和数据库服务器之间的数据访问等基于TCP/IP的局域网络。

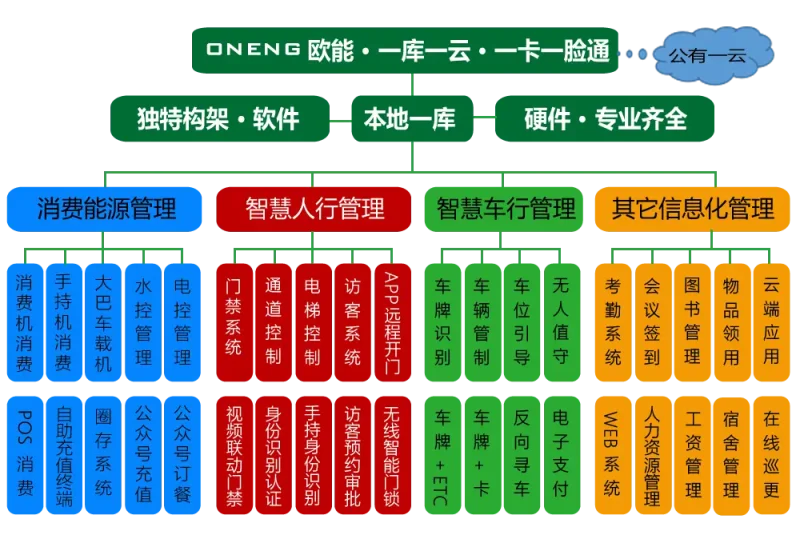

一卡一脸通功能模块图：

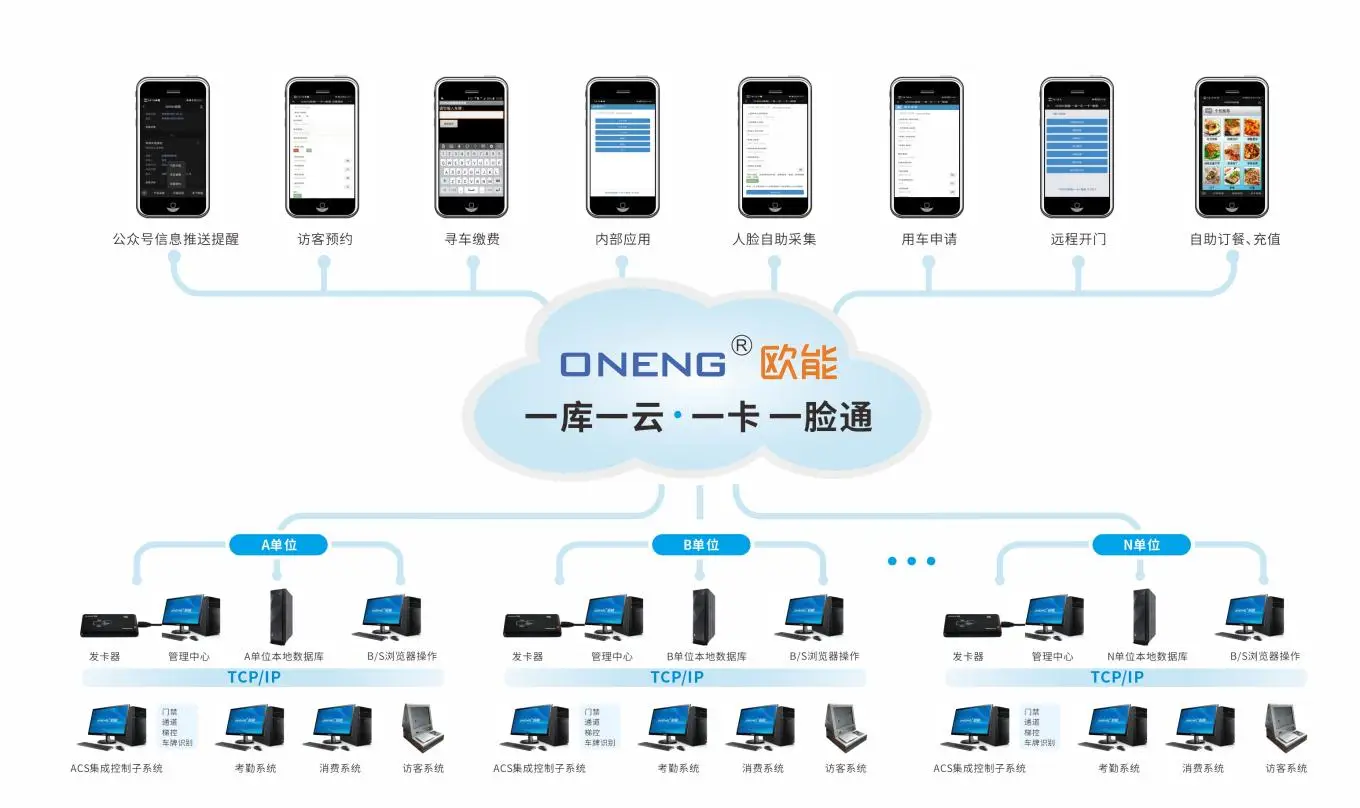

一卡一脸通系统结构图如下：

·一库一云·一卡一脸通，业内创新架构，集成C/S、B/S和移动端，优于传统的本地模式、公有云模式和私有云模式，“一库一云”，即本地一库、公有一云，既满足本地数据和系统的安全性、稳定性和执行高效，在民用场合又能享受到云端的便利(在手机端实现访客预约/邀约/审批、用车申请/审批、远程开门、电子支付充值、内部订餐、停车缴费等)。

一卡一脸通系统在容量和功能上不仅能满足目前用户的需求，而且由于系统的标准化和开放性兼容性使其易于扩展以保障用户今后的扩容和升级，系统可随意增加现有系统的控制设备，也可增加新的系统组成更大的一卡一脸通系统，尽管客户初期只有一个或几个一卡一脸通子系统，一卡一脸通系统都会给客户建一个完备的一卡一脸通平台，具备统一的发卡中心，以后可在原来基础上新增功能模块而将不会产生大的投入和工作量。

4．2 软件体系架构

从功能上看，一卡一脸通软件由以下几部分组成：

1. 系统管理子系统：完成对整个一卡一脸通系统的初始设置，操作授权，发卡/换卡/销户，各子系统数据的查询和报表打印等。

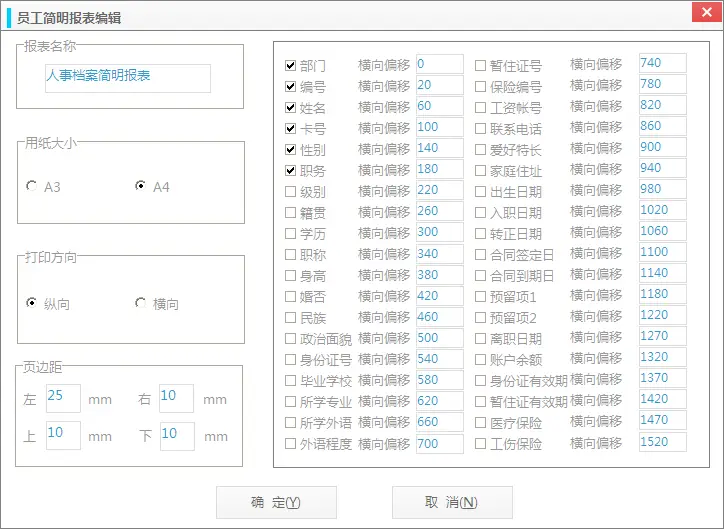

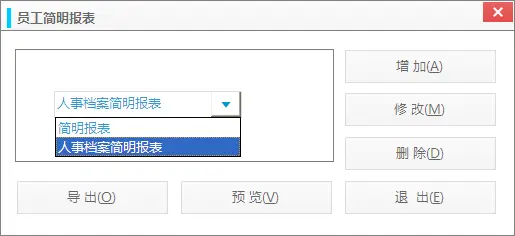

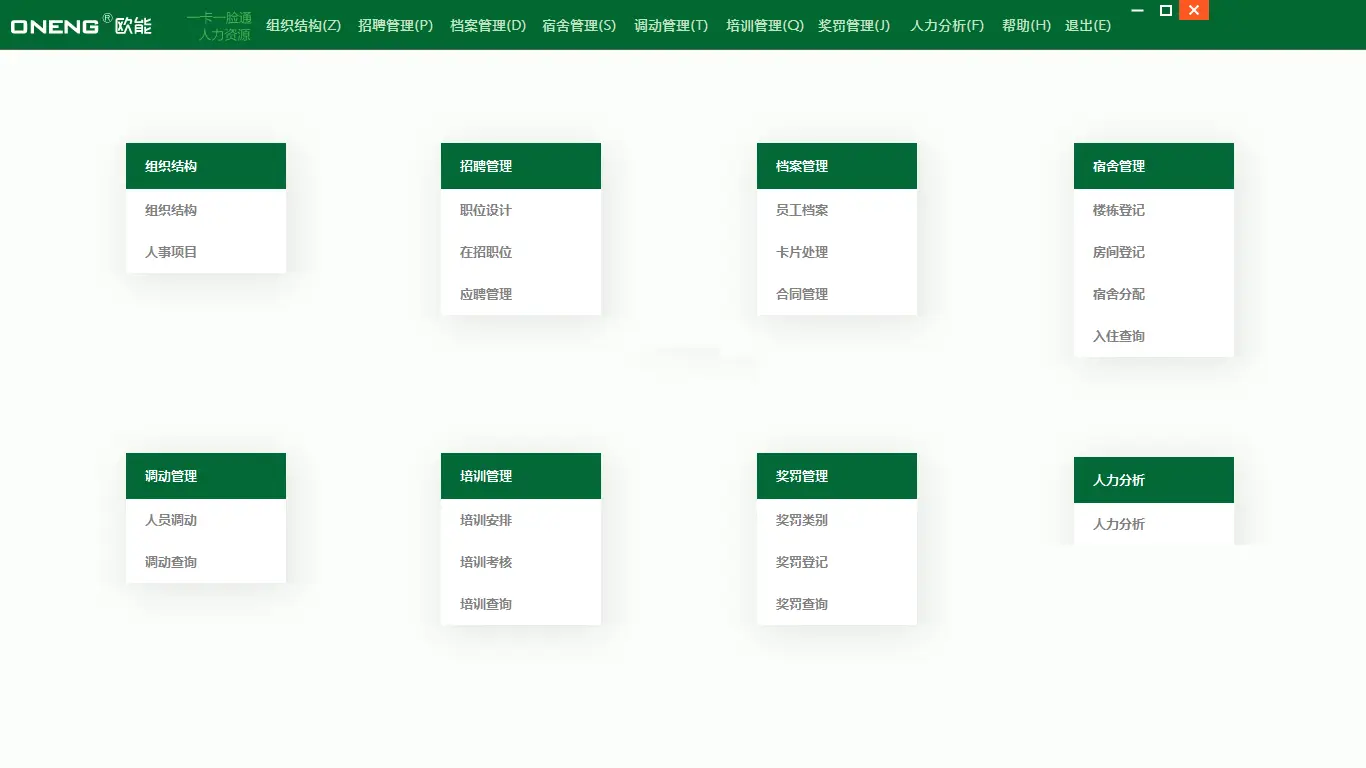

2. 人力资源系统：结合人力资源和一卡一脸通的卡片管理形成一个完整的一体化的企业人员信息管理，包含组织机构、档案合同管理、人力分析、调动管理、培训管理、奖罚管理、宿舍管理。
3. 门禁管理子系统：与门禁机通讯，控制和管理门禁机，可实时监控和查询门禁信息，具备多重实时监控功能。

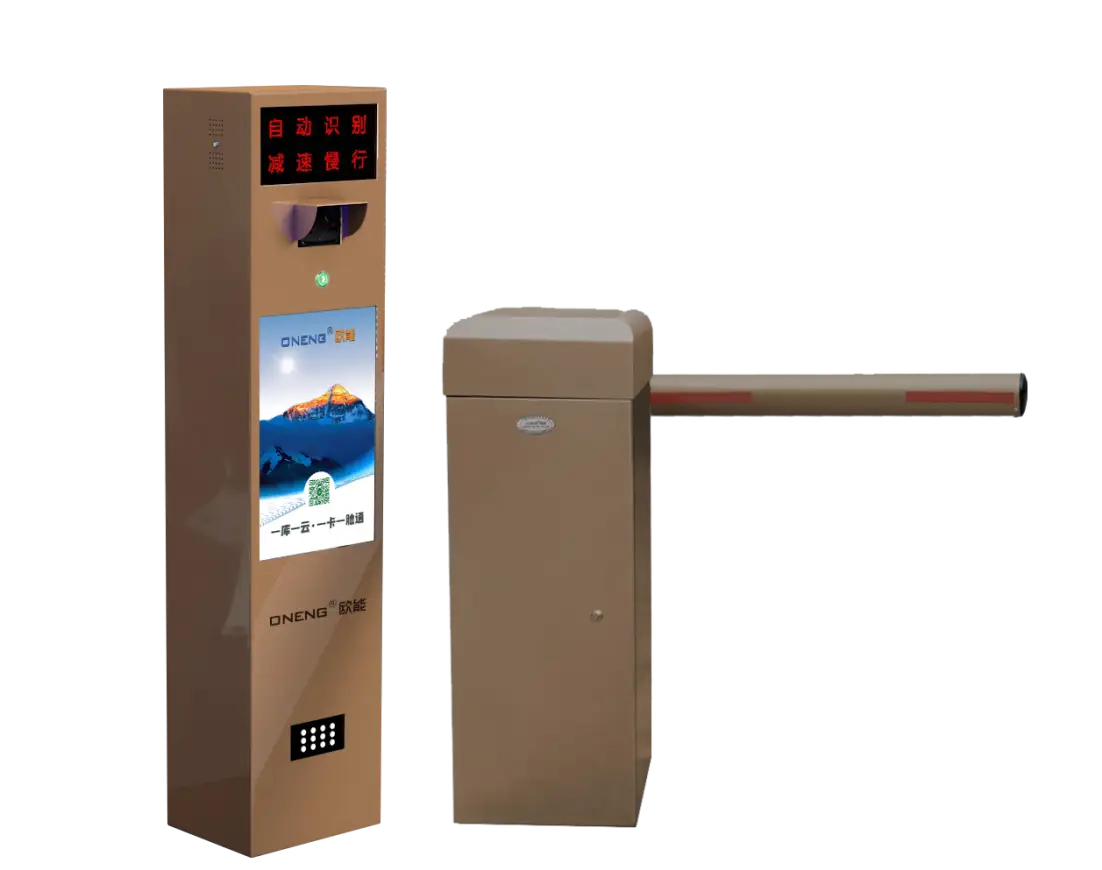

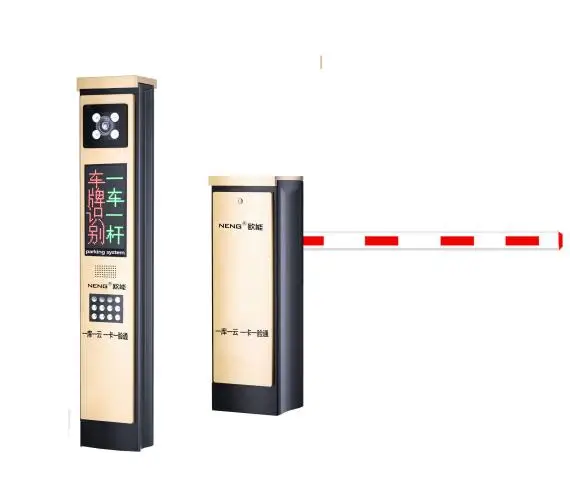

4. 车牌识别停车场管理子系统：采用智能车牌识别或和卡ETC系统结合，对进出停车场的所有车辆实现集中控制和管理，实现月租车、临时车的管理等功能；
5. 通道管理子系统：与通道控制主机通讯，控制和管理各通道，可实时监控和查询相关信息。可以和门禁系统共软件统一管理。
6. 访客管理子系统：实现对来访人员的登记、证件扫描、离开注销等管理,并与门禁系统、通道系统、车牌识别停车场系统、电梯控制系统等无缝联动。

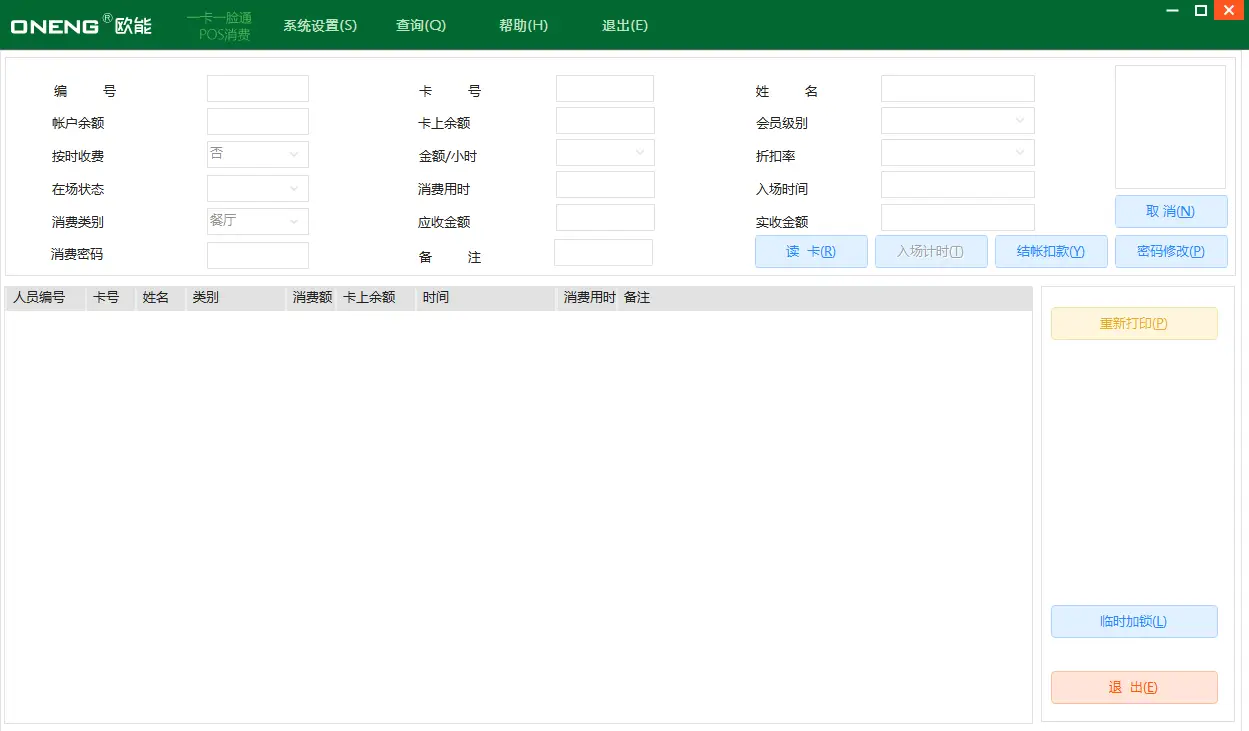

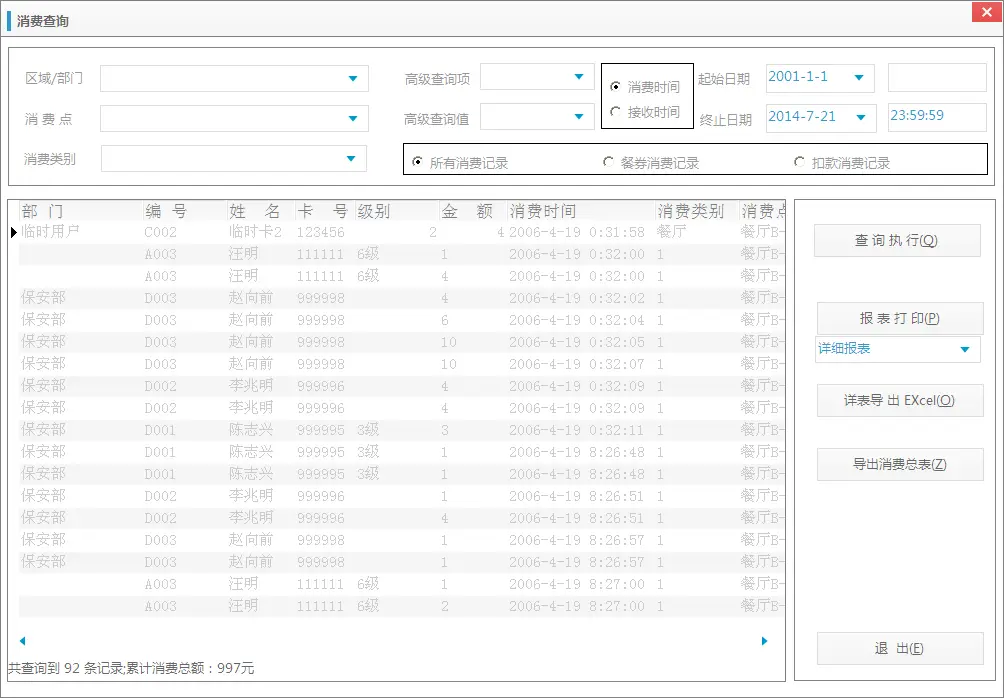

7. 消费/POS系统：定额、不定额消费系统与POS系统可结合使用，在保证账户的安全性前提下，可分别按部门、人员、窗口、时间段等来分析和统计消费数据导出财务报表。

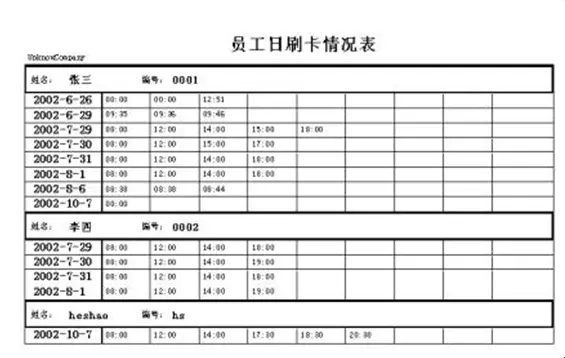

8. 考勤管理子系统：完成班段设置、排班、请假等登记，考勤结果的按日/月/年分析统计和导出报表等，可选择包含工资管理功能。
9. 电梯控制管理子系统：与电梯控制机通讯，授权卡片允许使用资源的权限，统计和查询资源使用情况，对电梯门禁外置式设备进行管理。
10. 会议签到管理子系统：完成新增会议、会议自动排座等，与会议签到机通讯并实时显示会议出席情况以及统计出报表等。

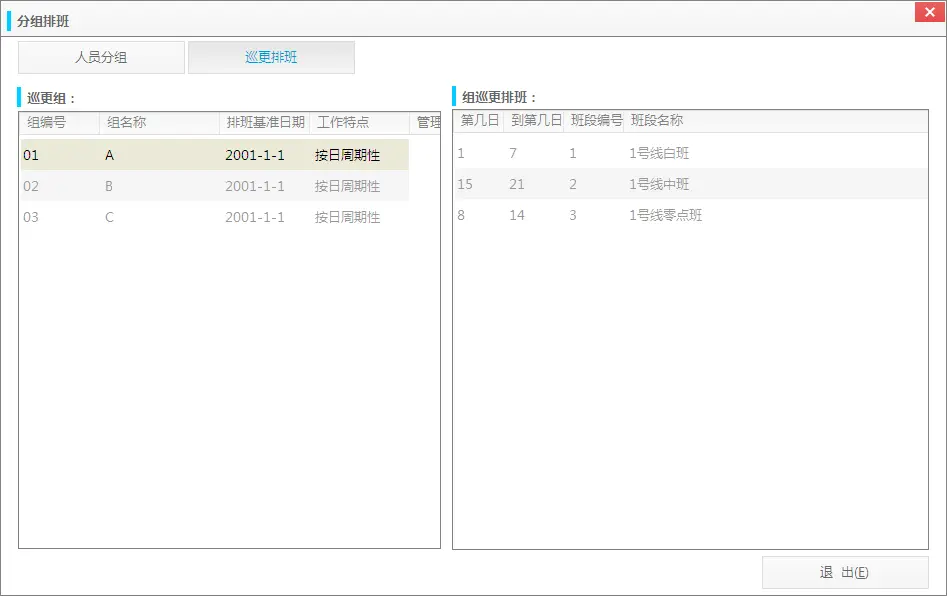

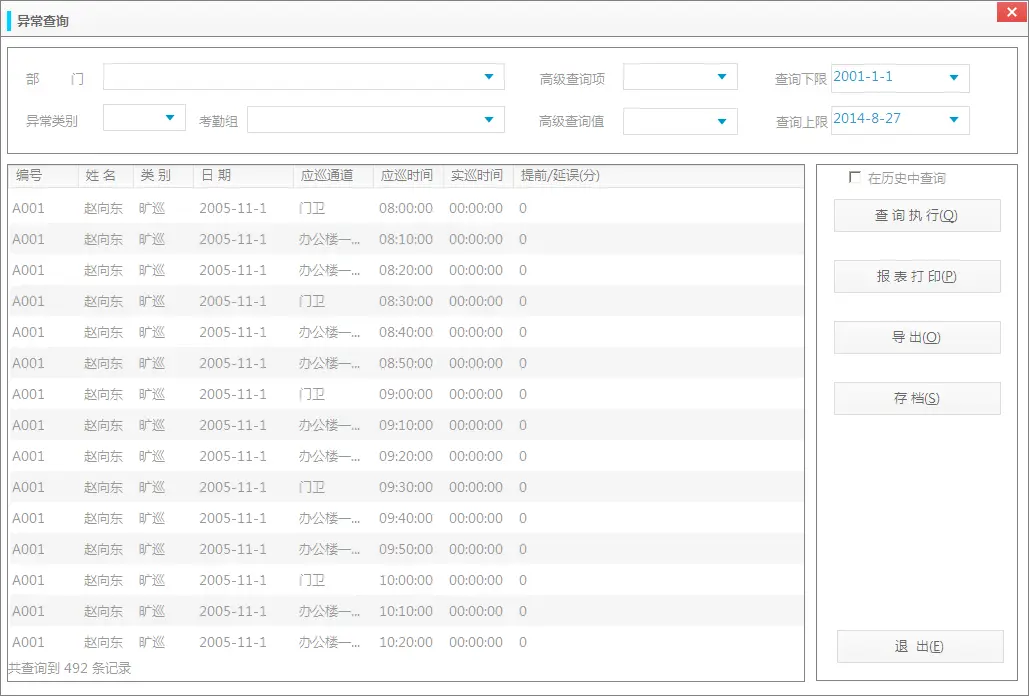

11. 巡更管理子系统：所有的门禁考勤点可兼做巡更点，同时监控门禁和巡更，巡更异常报警和提示，巡更情况的分析统计和出报表等。可使用门禁巡更系统统一管理门禁和巡更。

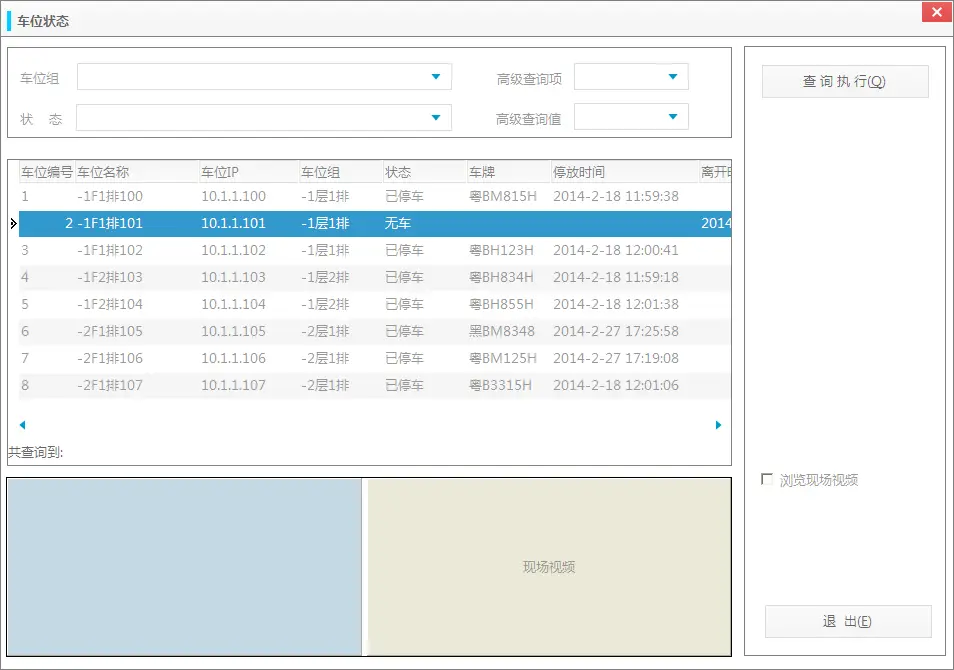

12. 智能车位引导子系统：采用智能车牌识别技术，对车库的车辆进行空位引导，最快找到车位，提车时提供智能查询，方便车主快速找到自己的车。

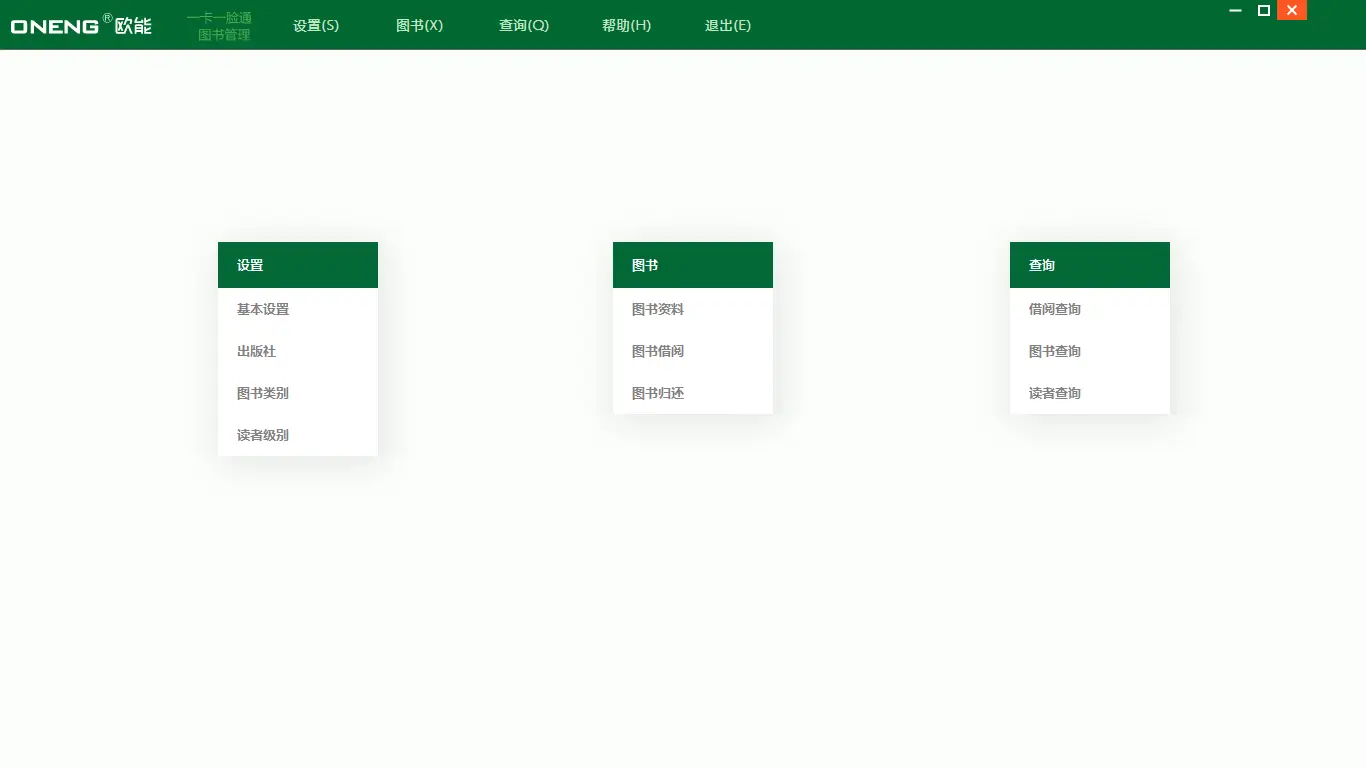

13. 图书管理子系统：读者持卡片办理借书、还书，过期罚金或赔偿金通过卡片或账户扣取，管理员则进行相关的图书入库、查询、统计、打印报表等管理。
14. 能源管理子系统：对联网型水控机或充电控制机进行通讯、控制和管理。

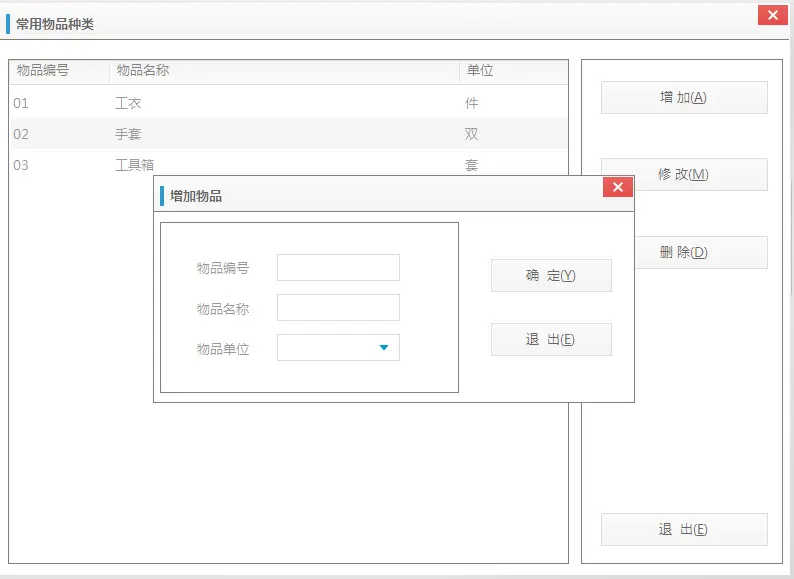

15. 物品领用子系统：对单位劳保、福利等常用物品发放进行管理，包含入库、领用、统计查询等。

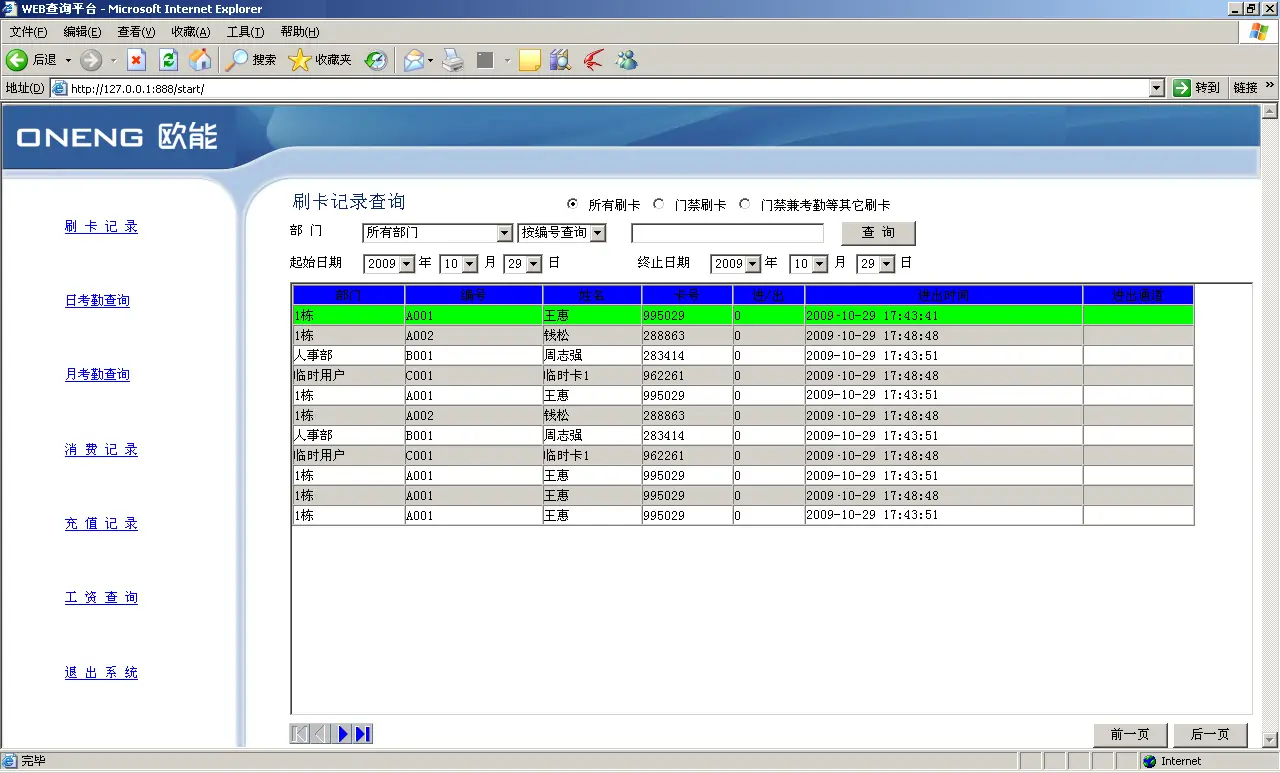

16. WEB查询子系统：在局域网内或Internet网站务服务器上安装 WEB平台，持卡人和管理人员均可在办公电脑浏览器上或专用触摸屏电脑自助查询考勤数据、账户余额、消费记录等相关信息。

系统管理负责统一发卡、挂失、换卡、人脸登记等操作，整个一卡一脸通系统的各级操作权限以及系统的基本参数设置都在此软件中完成，此软件是一卡一脸通系统中不可缺少的部分，其它子系统则根据实际情况选择安装或随时增加扩展，整个系统以“1+X”的方式形成有机一体，操作性和可扩展性极强，是名副其实的真正的一卡一脸通。

4．3 第三方数据接口和分析

一卡一脸通与SAP、金碟、用友等大型ERP或HR软件平台有接口经验，在HR中新增、修改或离职人员的变动信息进入到中间接口数据库,一卡一脸通自动把人员档案信息实时更新到一卡一脸通数据库。

新增人员时，人事部管理人员只需要对人员进行发卡或登记人脸并授权即可；

员工离职时，一卡一脸通系统自动实时销户；

具备OPC等接口，可以和第三方集成平台进行对接，第三方平台可获取设备状态和间接控制和管理设备；

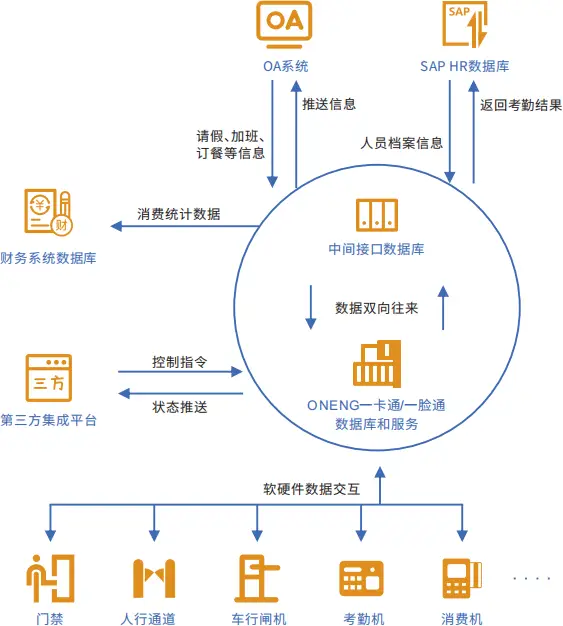

接口综合图表如下：

第五章 各子系统功能描述

5.1、系统管理子系统

5.1.1、概述

此系统包括人事管理、卡片管理、各子系统数据的查询及报表打印和各子系统的操作员权限管理等功能模块，一般在物业管理处/中央管理中心来运行。

5.1.2、中心管理设备介绍

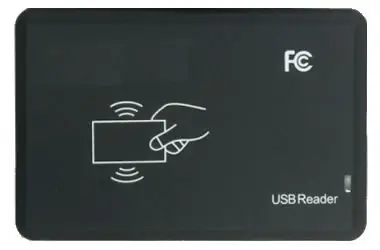

1、发卡器/充值器

产品外观	型号	读卡类型	读卡距离	技术参数
	-MRWXX 可读写 可充值	Mifare 1卡	4~10(cm)	通讯接口：USB 电源输入：DC5V 静态功耗：≤1W 工作温度：-20℃~60℃ 工作湿度：10%~90%

2、管理电脑

根据系统实际情况可选用普通电脑或工控电脑，每个子系统一台或几个子系统共用一台，纯一脸通系统不需要此设备。

3、打印机

可选配用于打印各种报表。

5.1.3、 重点功能介绍

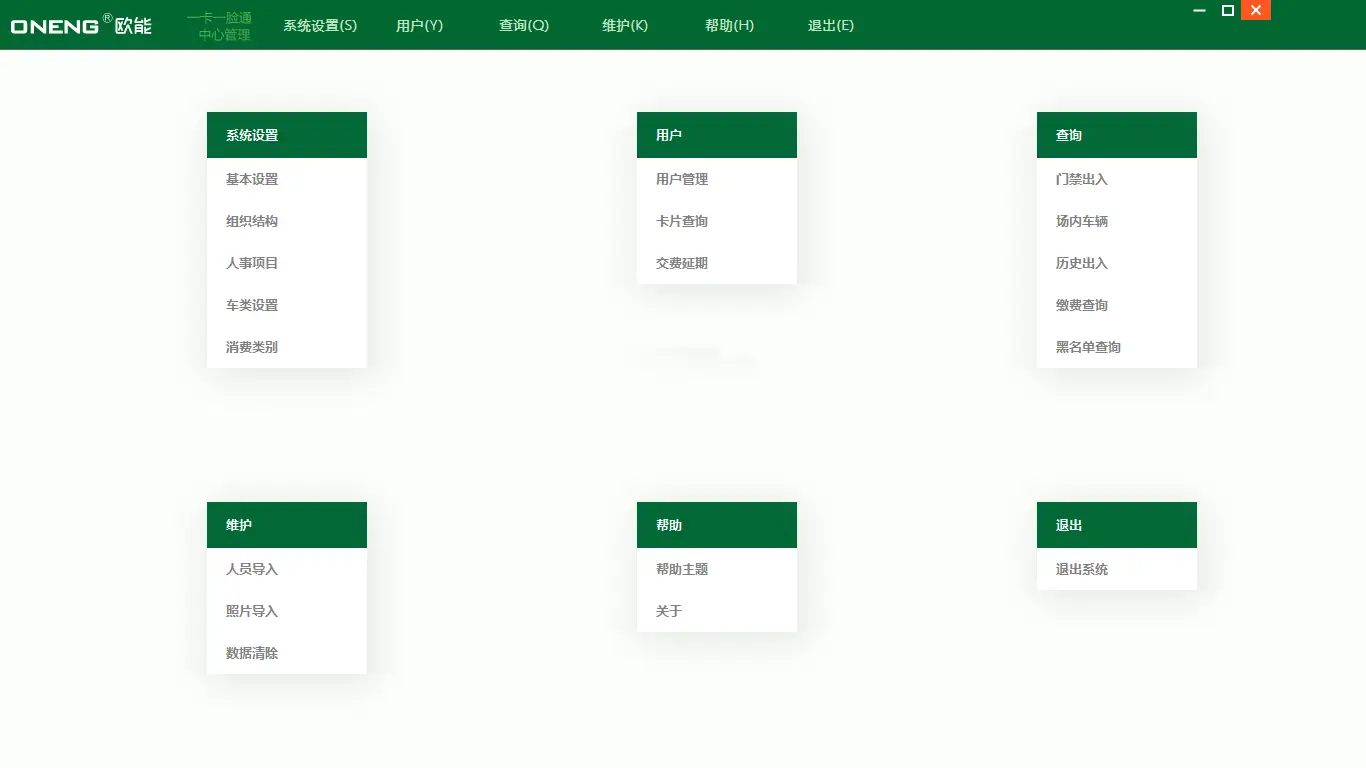

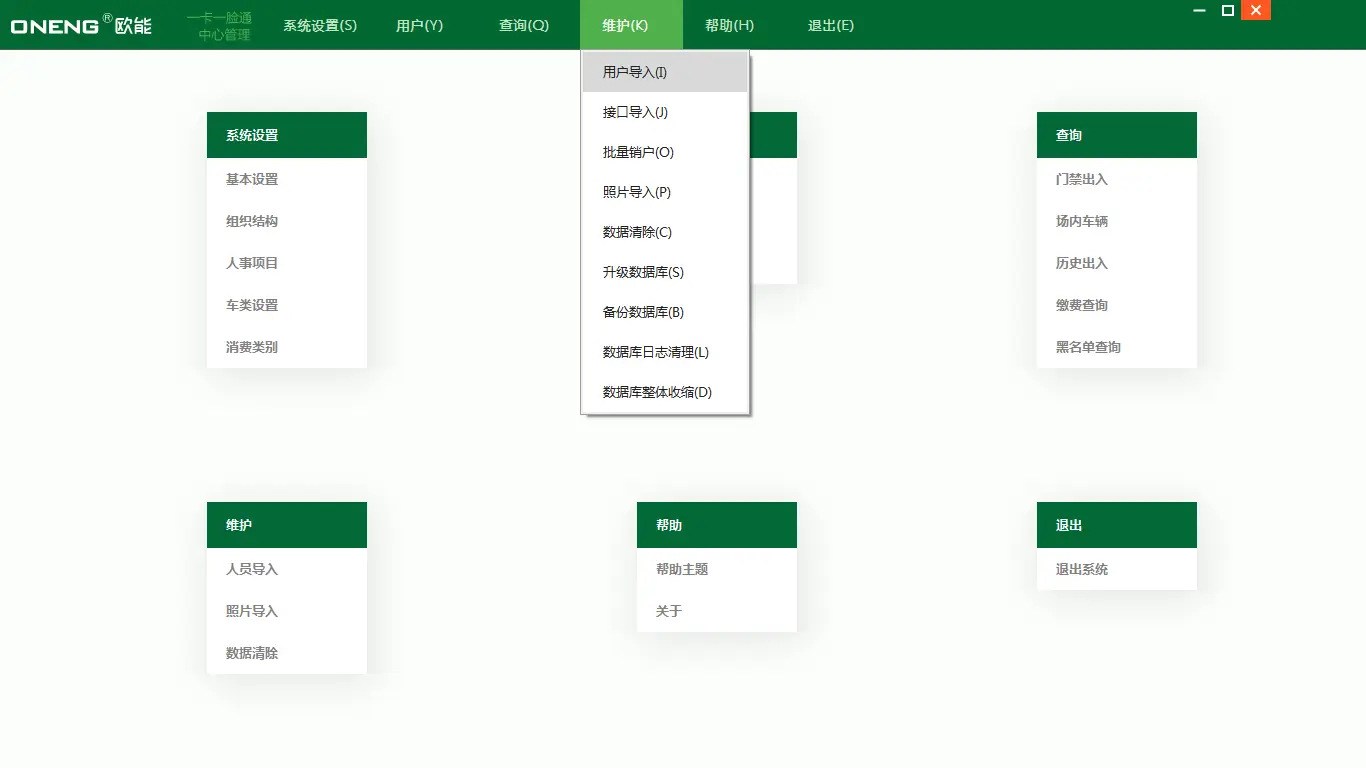

本系统是一卡一脸通系统的中央管理部分，运行于管理处或一卡一脸通管理中心，控制和管理整个系统的基本设置，并完成统一发卡、挂失、解挂等全局性操作。系统管理主界面如下：

组织结构无限分级

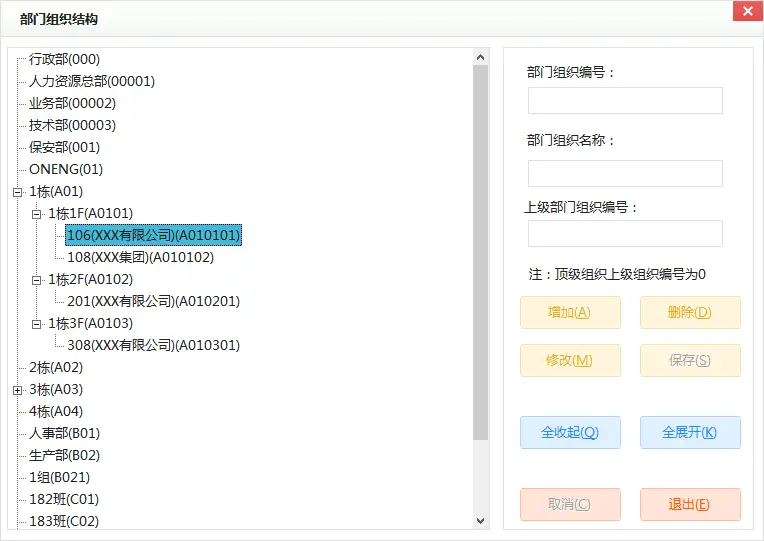

针对园区的实际情况，需要从整个园区到各楼栋、楼层以及具体到单位进行分级管理，一卡一脸通系统支持无限分级，界面如下：

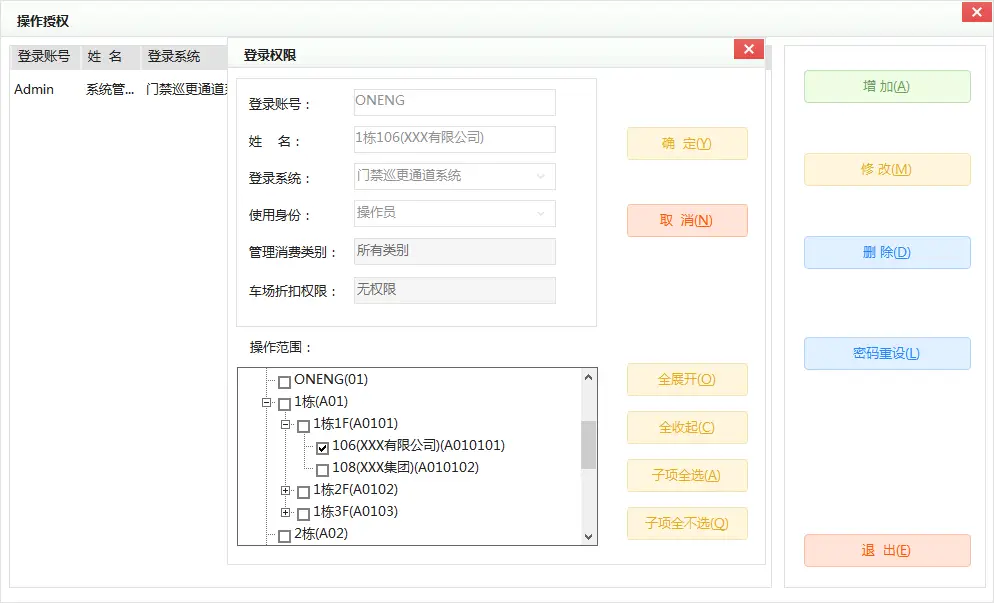

灵活设置系统账号的管理人员范围

组织结构可无限分级，对使用系统的管理人员可灵活授权管理和查询范围，一般情况，物业中心可管理和查看所有人员数据，各单位只能管理和查询本单位数据，软件界面如下：

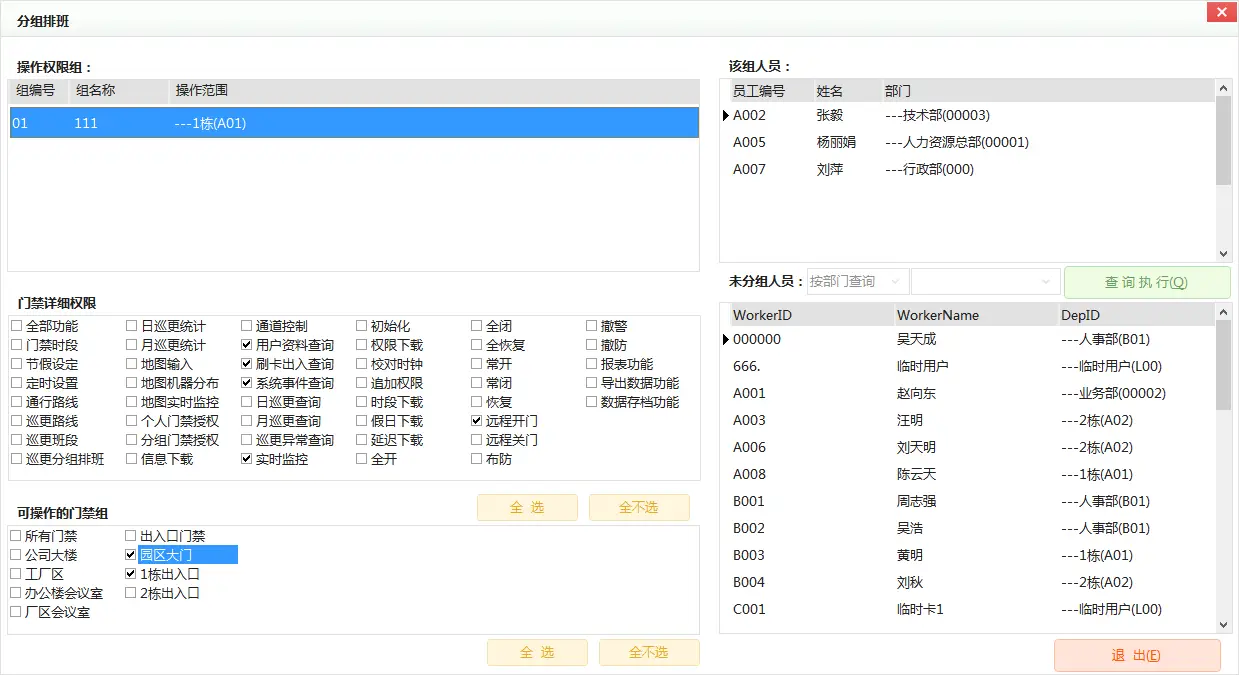

灵活设置系统账号管理的设备范围

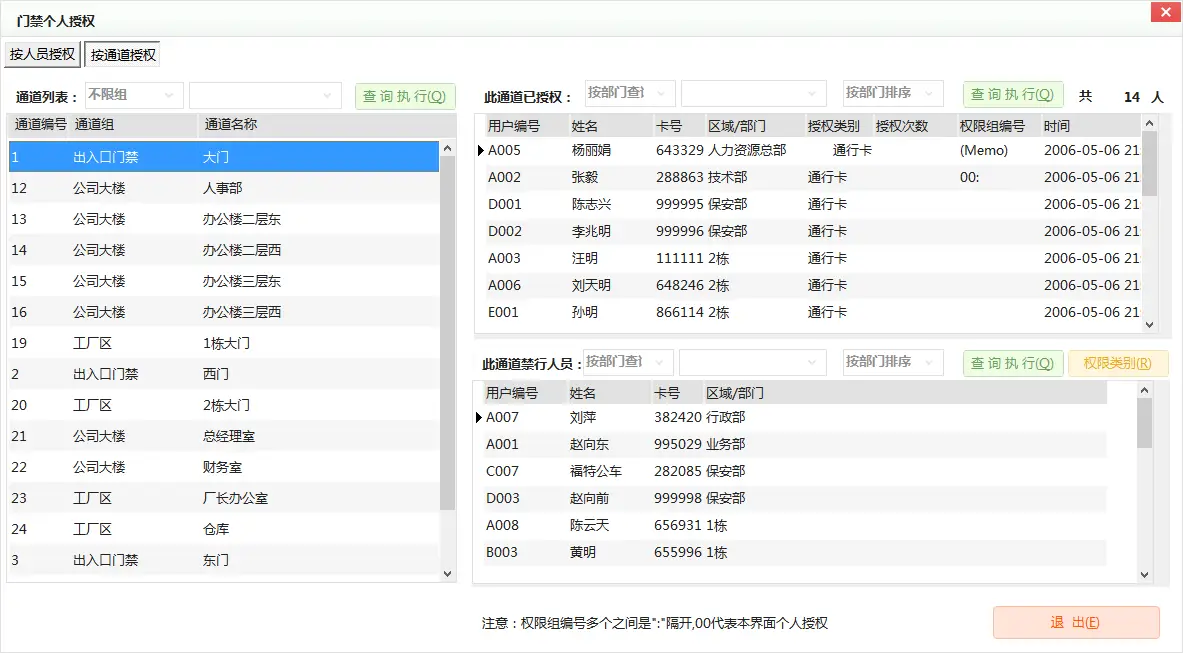

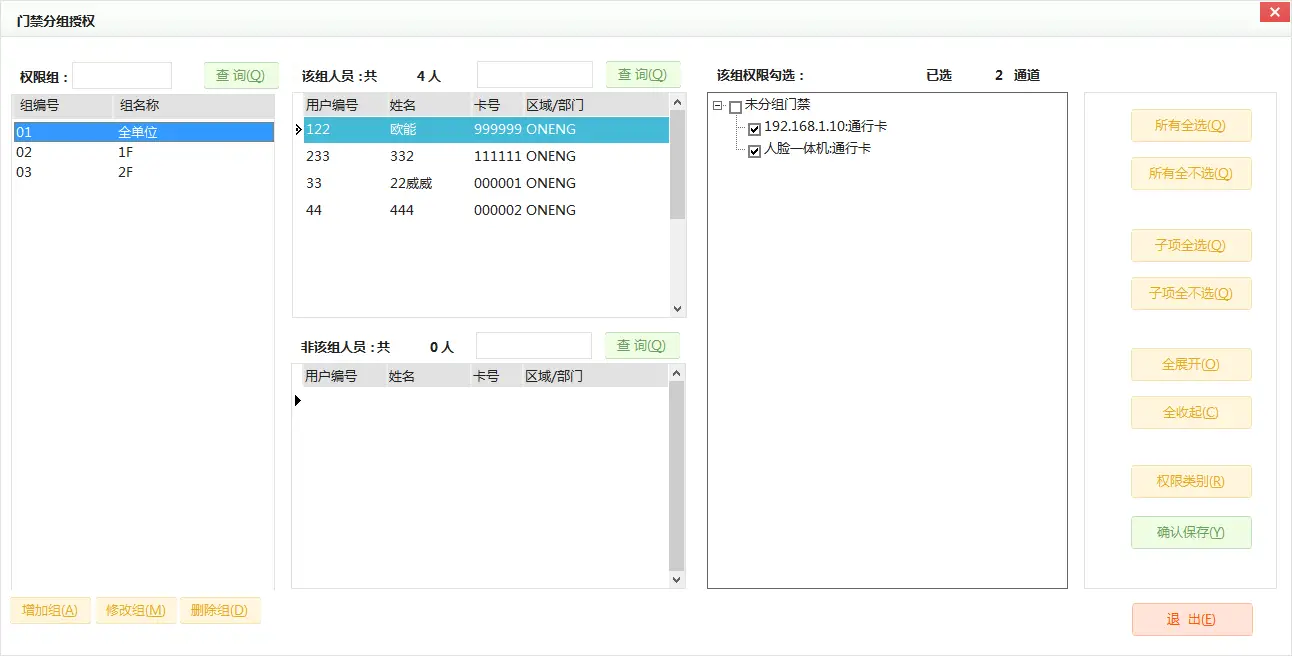

门禁设备可按需分组，根据需要可授权不同的系统账号可管理不同的门禁设备组，并对具体的操作功能可勾选；如1栋的前台允许管理和授权园区大门和1栋的门禁设备，界面如下：

方便的用户资料录入

系统支持多种用户人员录入方式：

1. 单个录入

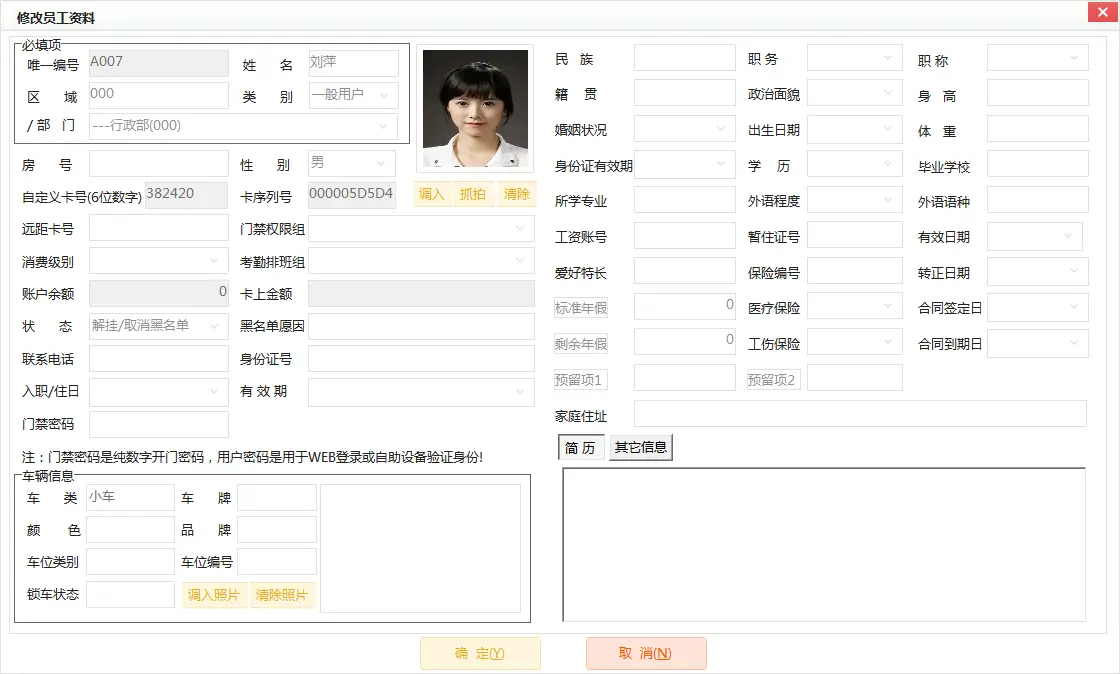

管理人员直接增加少数人员或修改调整，适合单个录入，界面如下：

1. 批量导入

系统自带Excel文件模板，可批量导入用户资料，并且自动归类部门等组织结构，导入用户资料后，可进一步导入人员照片(既用于人脸识别的注册照片，同时人员出入时实时显示在监控界面)，把需要导入的照片为以编号或姓名为文件名的jpg文件(如 “张三.jpg”)放在某一个目录下，导入时选择到目录即可一次完成；

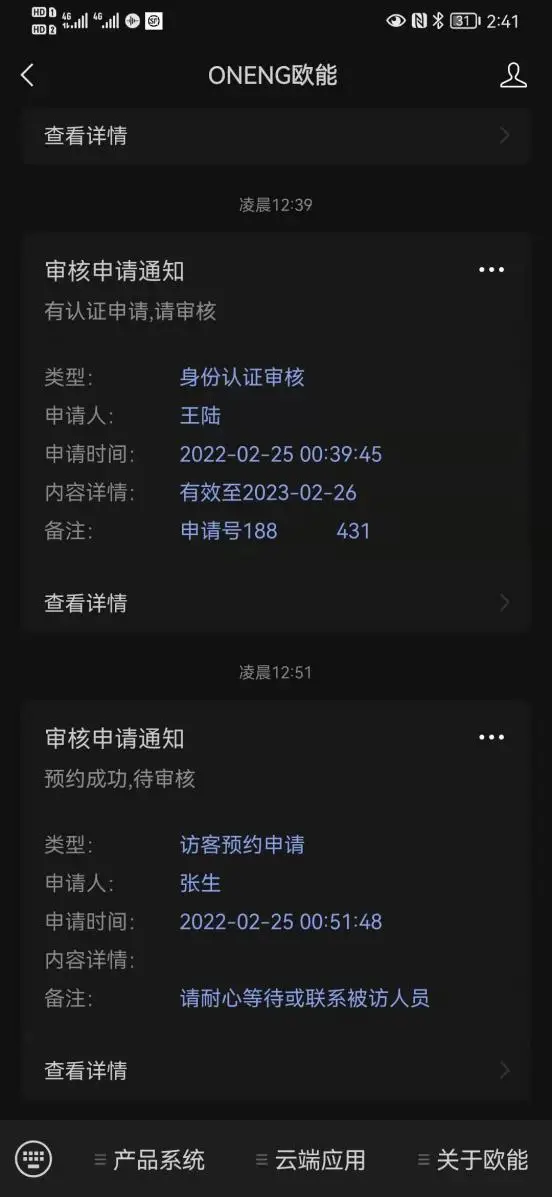

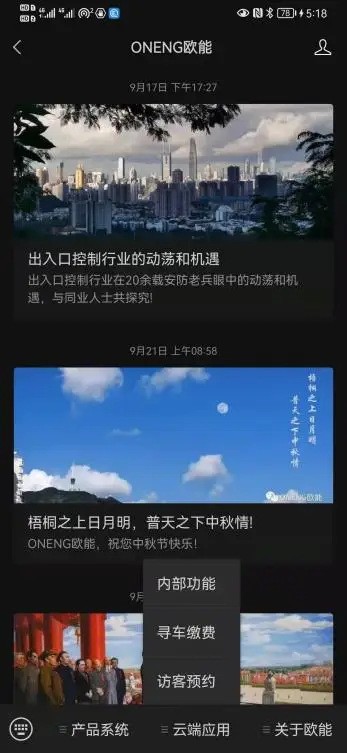

1. 云端应用-公众号用户发起自助录入(需选配云端应用)

单位成员，通过关注园区公众号，填写真实信息提交后，经管理中心或负责人员审核后，自动完成用户注册。

系统特点：

适应性强：采用公众号为入口，不受手机型号和版本等因素影响，不管安卓、苹果等手机只要是能用微信，能观众公众号的终端设备都可以；

安全性高：的独特结构设计，既注重系统和人脸照片的安全性又兼顾系统使用的方便性，系统数据采用加密传输，人脸照片最终由云端服务器转入和保存在内网服务器，云端服务器只作为中转和一个临时缓存功能；

多系统同一平台，有机结合：管理员一次认证可既作为人脸录入的审核人员，同时也可作为访客来访申请的审核人员，采集的人脸头像可以无缝扩容人脸考勤、人脸消费等其它应用系统；

系统流程图：

员工关注公众号

自拍头像照，填写信息提交申请

不符合

退回重填

系统初判照片是否符合规范

不通过，退回

管理员审核是否通过

审核后的头像等信息保留进入内网主服务器

门禁系统授权人脸权限到相应人脸设备

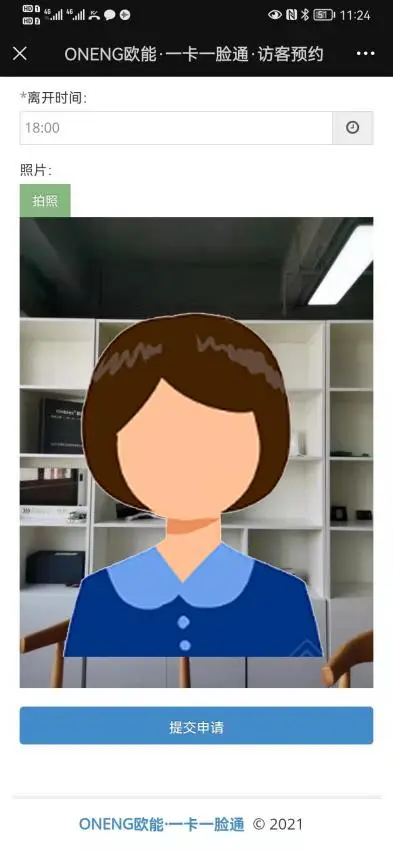

用户上传资料界面如下：

5.2、门禁管理子系统

5.2.1、系统概述

智能门禁系统是指基于现代电子与信息技术、AI人脸识别等技术，在建筑物内外的出入口安装自动识别系统，通过对人（或物）的进出实施放行、拒绝、记录等操作的智能化管理系统。

门禁管理系统其目的是为了有效的控制人员的出入，并且记录所有出入的详细情况，来实现出入口的方便、安全管理，包含发卡、出入授权、实时监控、出入查询及打印报表等；控制机可以联网和脱机工作；单门控制机、两门控制机、四门控制机可以选择使用；门禁的出入记录可以做为考勤依据；门禁机同时也可兼做巡更，巡更人员刷卡时会记录刷卡信息但不会开门。

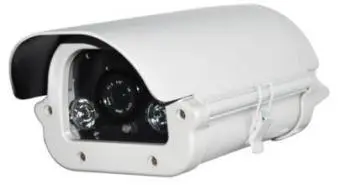

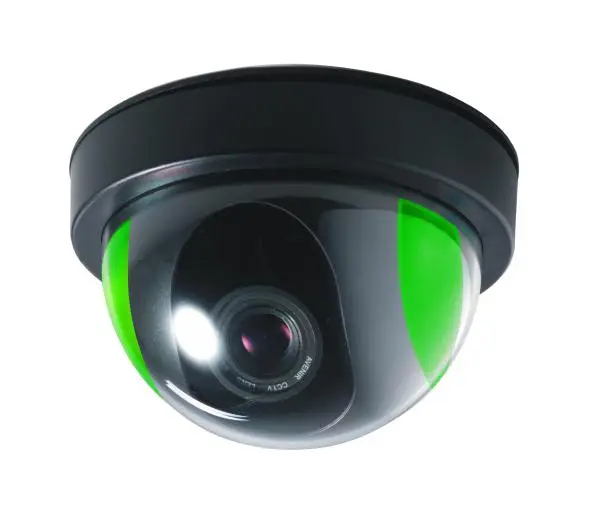

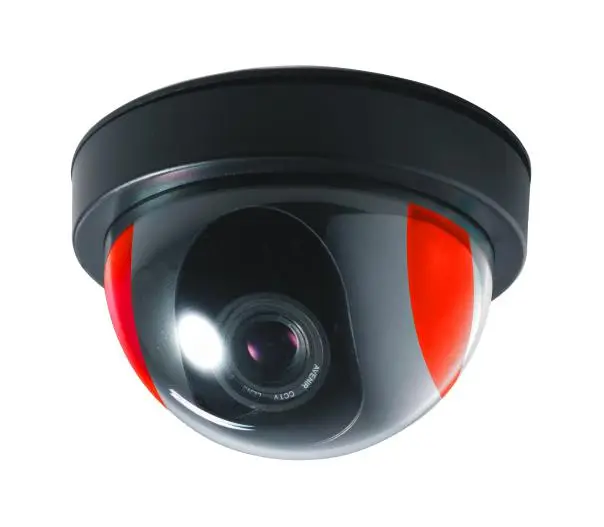

针对某些高安全场合，可采用安防监控门禁系统，每个门点可选配 摄像机，和门禁联动，摄像机只要探测到画面有动态变化，有人进入门口，系统即可启动视频抓拍或录像，并弹出视频框供安保人员监控，同时系统会把抓拍的照片和刷卡记录对应保存。

5.2.2、功能特点

标准功能特色：

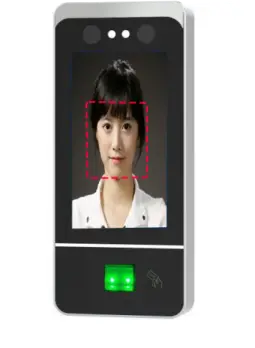

• 智能卡识别(IC、CPU、国密CPU、身份证)和人脸、指纹等生物识别能在一个系统中混合使用，同一套软件统一管理，用户可根据不同出入口的安全级别选用不同的识别方式；

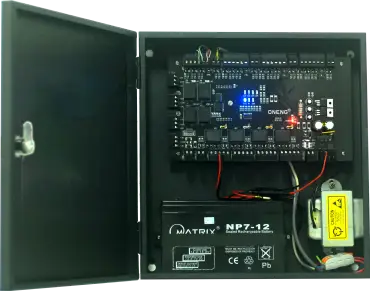

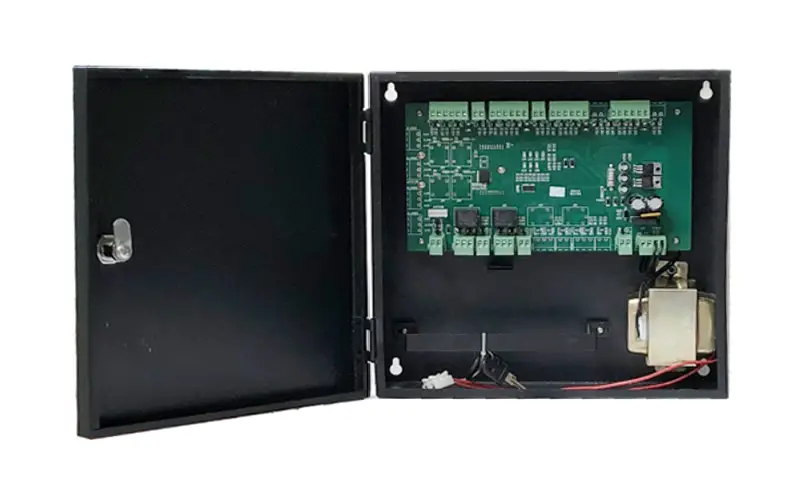

• 32位CPU高性能ARM 系统控制器；
• 杜绝死机(多级看门狗电路设计)；
• 时钟、存储采用高级别芯片；保证了时钟的准确和数据的稳定，不会丢失出入记录(兼作考勤或高安全地方很重要)，不会无故刷卡无效不开门(国内其他很多厂家采用的低成本的存储方式数据存储不可靠，本来授权好的卡一旦数据掉了则必须重新下载才能恢复正常)；
• 主机含后备电源设计，常规情况读卡器、电锁等都不需另配电源，安装方便，结构合理；

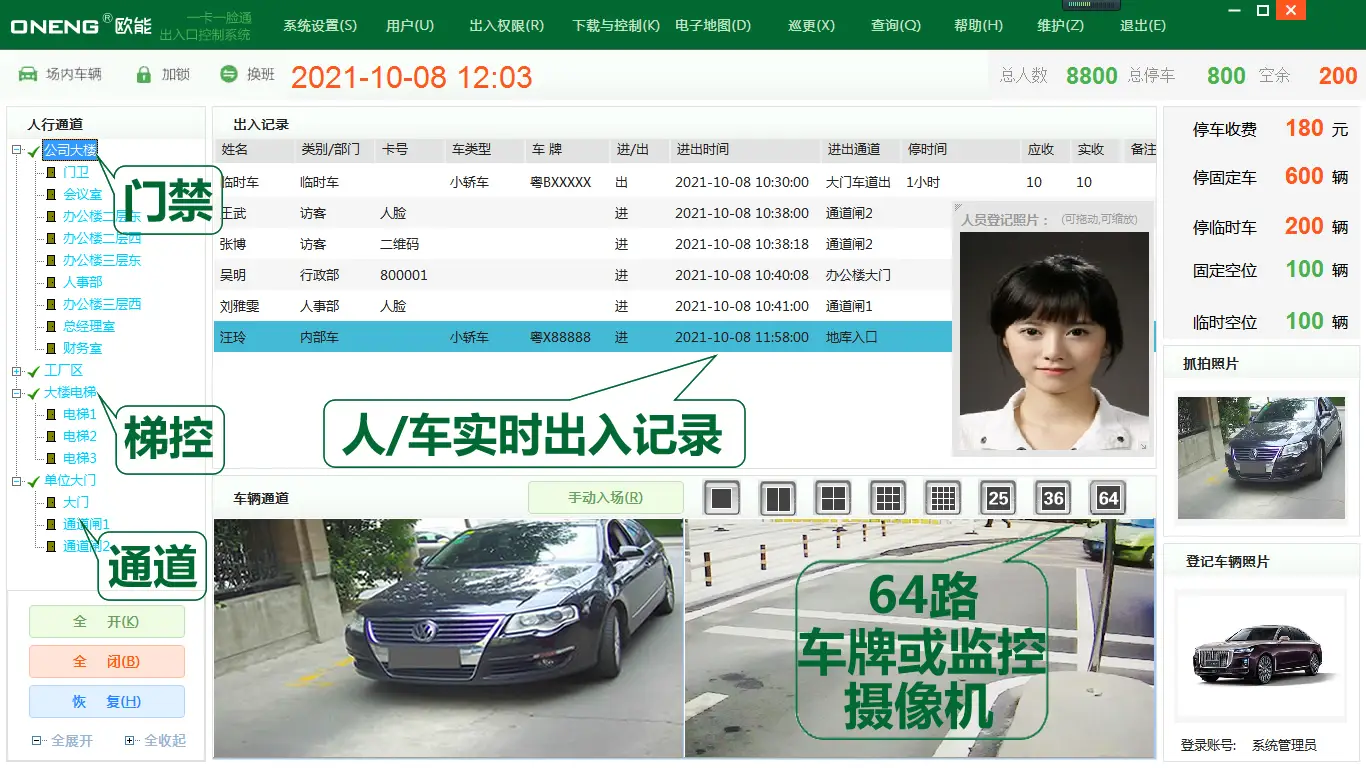

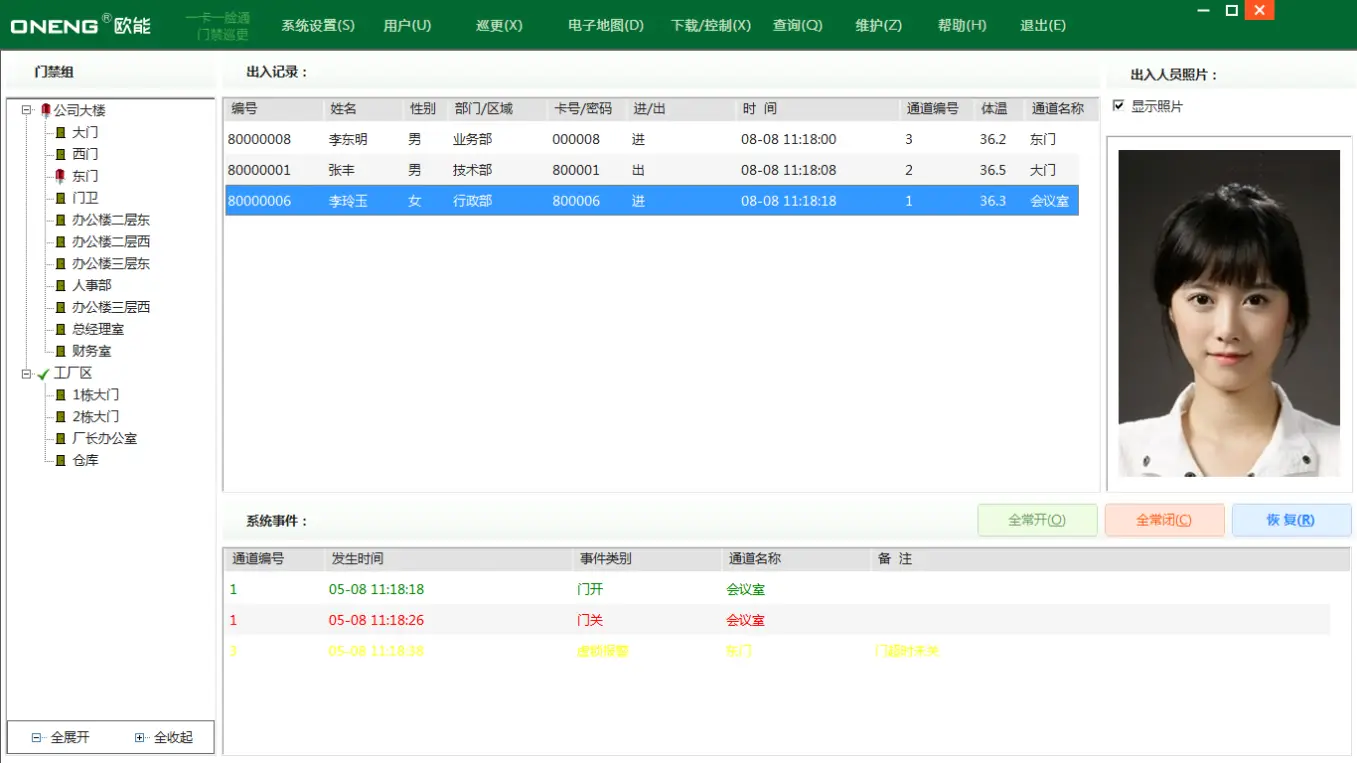

• 监控界面直观一目了然，有人员进出记录和照片显示，每个通道不同状态不同图标显示；
•
  门禁数据可兼做考勤、会议签到和巡更；
• 出门按钮开门记录功能；
• 门状态检测、超时未关、非法闯入等软件自动报警并记录；

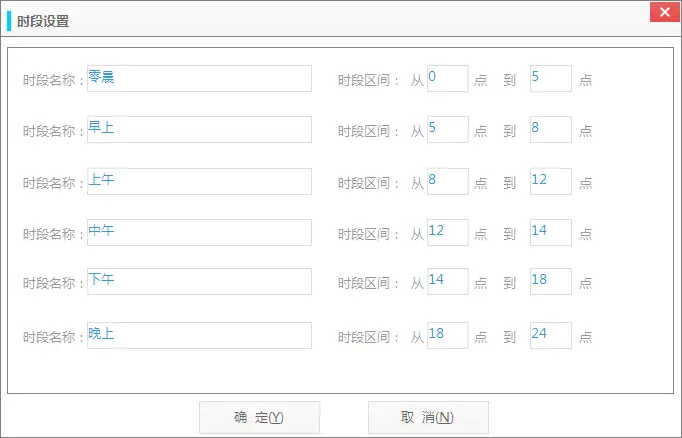

• 脱机255个时段，有效期，星期和具体时间段可灵活组合设置；
• 时段规律外可设置无限节假日和休息日上班情况；
• 可设置脱机255个定时动作，定时开门；
• 读卡器加密读卡；
  • • 对不同的人可以按个人或分组设置不同的通行权限；
    • 开门延时可软件设置调节；
    • 可脱机或联网使用；
• 特殊情况紧急按钮开门、电脑远程开门功能；

独特功能特色：

门禁主机含后备电源设计，直接供电电锁，安装⽅便，接线简单，详细说明如下：

• 省成本：⻔禁主机能直接供电4个读头和把锁，不需另配锁电源；
• 接线极⽅便：电锁正负直接控制器，接线简单明了，机箱⾥线少整⻬；
• 安全性⾼：各⻔相互独⽴，某⼀个⻔短路不会影响其它⻔，传统⽅式⼀个开关电源供多把锁，锁，某处短路电源保护导致其它⻔都会失电敞开；
• 兼容：现场可把控制器切换为传统开关量⽅式；
• 补充：如遇双⻔锁或⼈脸识别，控制器功率不够情况，锁线不须动，简单外接增援电源即可；

高级系统特色(NE、NO系列门禁主机具备)：

• 软件一键锁死或现场紧急按钮锁死功能；
• 控制主机自带火灾联动功能，不需外加模块；
• 支持脱机首卡开门；
• 脱机多卡开门功能，最多可支持255人；
• 中心软件布防、撤防；现场刷卡或密码布防、撤防；
• 可设置脱机255个定时动作，定时开门、闭门、卡+密码和卡或密码切换，首卡开门/多卡开门和普通开门切换等；
• 高端门禁系统软件具备多重实时监控功能，多台电脑(多个地方或不同部门)同时对门禁实时监控、管理和授权等操作，有管理权限人员在TCP/IP网络内任何一台电脑登录门禁软件均可监控和管理门禁点，而不需固定在某台电脑，适用于高安全或总部与分部嵌套管理等的大型使用场合，详细功能介绍见门禁软件说明部分；
• 可选具备人脸、卡、密码组合验证方式应用于高安全场所；
• 可选安防视频联动门禁系统，每个门点安装一个TCP摄像头，每次人员进出，中心能看到现场视频,每次人员进出都保存现场照片；
• 多门互锁功能，同一控制器内的门和不同控制器内的门均可互锁；
• 同一控制器门可脱机反潜回、防尾随，不同控制器门可在线严格路线功能；
• 具备OPC接口；
• 具备远程开门接口提供给第三方系统对接；
• 具备电子称称重接口(用于监狱门禁系统)；
• 每门独享报警输出功能，非法闯入等可现场警号报警；（如四门机则有四组报警输出，此功能高端系列控制器自带，不须另外增加报警模块）（仅NO系列主机具备）；

联动功能

• • • 安防联动：采用安防监控门禁系统，人员出入和非法闯入均有视频联动和抓拍现场照片功能；其它情况，包括非法闯入，门锁被破坏时，可输出联动信号启动第三方联动监视系统，发出实时报警信息。
    • 灯光等联动：当刷卡有效时，可联动自动打开相应区域灯光等。
    • 消防联动：当出现火警时，自动打开相应区域通道。

此功能实现有三种方式：

• • • • 1. 门禁点采用AC220V交流总线供电，由继电器控制的总电源开关，平常开关为闭合状态，系统正常供电，一旦发生消防报警，报警信号驱动继电器断开电源开关，此开关所控制的门都断电，自动打开。此种为最常用，最有效，最可靠和最简便的方式，电锁采用断电开的常开电锁，门禁系统也可以布一条电源总线全部控制也可根据消防信号的分区来布电源总线实现分区域控制。
        2. 消防联动的信号通过布线按区域分别直接接入该区的门禁控制主机，出现火警，控制器管辖的门全部自动打开，此种方式要增加布线。（仅NE、NO系列主机具备）

3、消防联动信号输入门禁电脑软件，软件控制所有的门全部打开，此种方式要求软件一直运行，并且要消防系统提供相关接口协议。

5.2.3、设备介绍

门禁系统主要设备介绍：

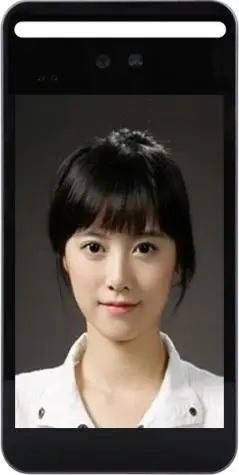

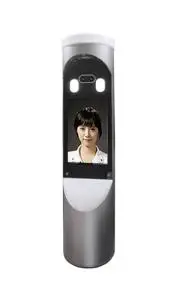

前端识别设备(生物识别设备)

产品特色：

• 识别设备和控制主机双重安全验证
• 均⽀持活体识别，拒绝照⽚和视频
• TCP/IP讯，可选WIFI讯
• 带触摸屏设备⽀持触摸按键零磨损
• 多种识别⽅式可选和组合：虹膜、⼈脸、指纹、CPU卡、IC卡、⾝份证、NFC、⼿机、⼆维码等

外观图片	尺寸	屏幕	容量	识别方式	识别时间	识别距离
	-FR 系列 155X86X16 mm	5寸 非触摸	200人	人脸 /刷卡	≤0.1S	≤100cm

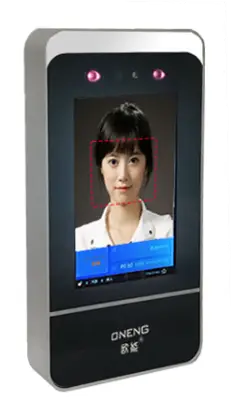

	-FR 系列 166X86X22 mm	4寸 触摸	2000人	人脸 /刷卡 /密码	≤0.3S	≤100cm
	-FR 系列 158X78X16 mm	5寸 触摸	3000人	人脸 /刷卡 /密码 /二维码	≤0.3S	≤100cm
	-FR 系列 200X86X23 mm	5寸 触摸	2000 /1万人	人脸 /刷卡 /密码 /指纹	≤1S	≤100cm

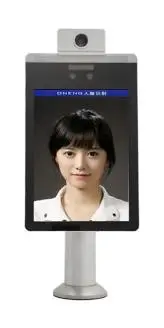

	-FR 系列 230X148X30 mm	8寸 触摸	2000人	虹膜 /刷卡 /密码	≤1~2S	≤50cm

注：通道控制系统中的人脸识别设备(更多容量或带测温等)可用于门禁系统。

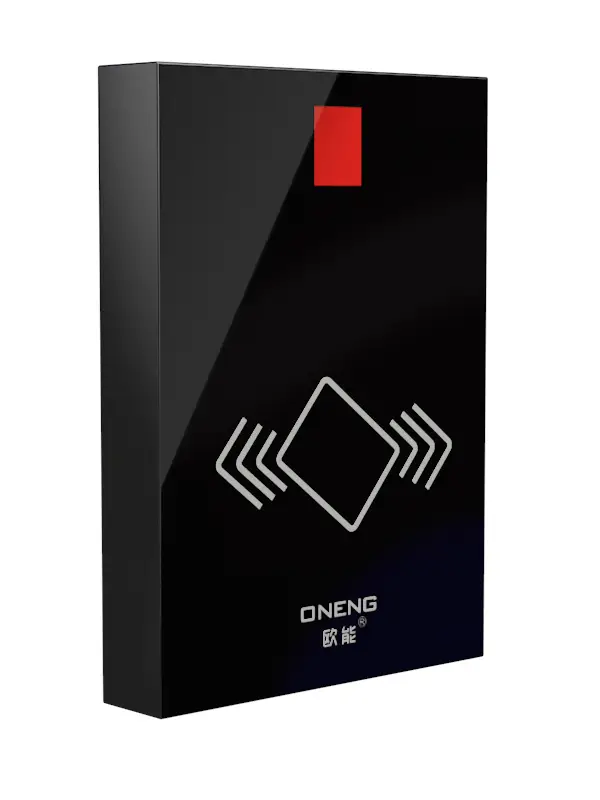

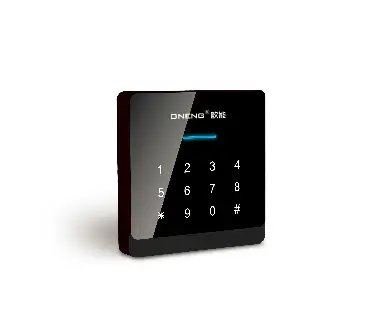

前端识别设备(刷卡/⼆维码识别设备)

产品特色：

• 独特的各⼾专密，专属加密读卡器，读取⾃定义加密卡号；
• 触摸按键零磨损；
• Wegand26/Weigand34/RS485加密通讯接口；
• 多种识别⽅式可组合：国密CPU卡、CPU卡、IC卡、⾝份证、NFC、⼿机、⼆维码、蓝⽛等；

外观图片	型号系列/尺寸	识别 方式	材质 颜色	备注
	-RF W系列 (113X82X18mm)	加密读卡	金属-黑色	灌胶防水 86盒安装
	-RF G系列 (86X86X15mm)	加密读卡 密码	ABS-黑色 ABS-银色 合金-银色 合金-金色	灌胶防水 86盒安装
		加密读卡		灌胶防水 86盒安装
		加密读卡 密码 二维码 蓝牙		灌胶防水 自带WIFI 小程序开门 86盒安装

读卡器技术参数：

• 电源：DC9-15v
• 设备保护：电源反接保护
• 静态功耗：≤1W
• 识别类型：加密IC卡 / 可选身份证等其它13.56MHZ RFID卡片
• 数据接口：Wegand26/Weigand34/RS485加密通讯接口
• 读卡距离:3~10cm
• 读卡时间:<0.05s
• 防护等级：灌胶IP66(全密封设计，防水防潮防尘)
• 工作温度：-20℃~60℃
• 工作湿度：10%~90%

二维码读卡器技术参数：

• 输入电压：DC12V/500mA（支持5-30V)
• 处理器：Xtensa32-bitLX6双核处理器
• 识别支持：加密IC卡、二维码/ 可选CPU、身份证、ID、NFC
• 移动支持：支持微信小程序二维码开门
• 支持二维码格式：PDF417/Data Matrix/QR Codr
• 读码角度：仰角、偏角±65°，转角360°
• 扫描角度：水平75°垂直55°对角85°
• 读取速度：<0.2秒
• 扫码距离：5-15cm
• 交互方式：蜂鸣器、 LED背光
• 防水级别：IPX7
• 钢化玻璃面板：9H
• 工作温度:-20℃~70℃
• 工作湿度:5%-95%
• 工作环境：日光直射，夜微光源

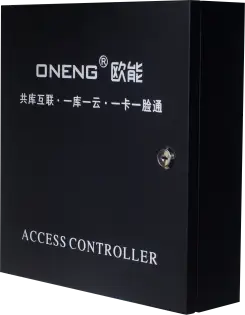

NO系列门禁主机 (单门双向 /两门双向 /四门单向)

产品图片：

外观 内部结构

（单门双向 /两门双向 /四门单向）

产品特色：

• 防雷击设计（10KV500A反应速度1-10纳秒）
• 适应市电电压波动(开关电源设计，输入范围AC180V—250V)
• 32位CPU高性能ARM 系统；
• 杜绝死机(多级看门狗电路设计)
• 硬件设计高度集成，结构更简单，故障更少（后备电源主机一体设计等）
• 控制器可直接驱动常规电锁，电锁不须另配电源,主机可直接供电4把单门锁
• 脱机255个时段，有效期，星期和具体时间段可灵活组合设置
• 具有关门到位检测，开锁后自动检查关门状况，超过开门延时发出警告信号
• 具备遭遇如火灾、盗窃等非常事件应对处理功能
• 特殊情况紧急按钮开门、电脑远程开门功能
• 定时开门（每天可设置两个时段将门/锁打开，在此其间无需人脸识别进出）
• 联网在线兼备巡更功能，巡更卡人脸识别后只留记录但不开门/锁
• 人员进出记录可作考勤使用
• 记录按钮事件
• 读头与控制主机分体设计，符合安防要求
• 可脱机使用，可联网管理
• 同一控制器门可脱机反潜回、防尾随，不同控制器门可在线严格路线功能
• 现场紧急按钮锁死功能
• 控制主机自带火灾联动功能，不需外加模块
• 支持脱机首卡开门
• 脱机多卡开门功能，最多可支持255人；
• 每门一路报警开关量输出(常开/常闭两组)

技术参数：

• 32位CPU高性能ARM 系统
• 授权容量：每门20000人
• 记录容量：100000笔
• 读头接口：单门主机每门2个共2个、双门主机每门2个共4个、四门主机每门1个共4个
• 通讯接口：TCP/IP
• 通讯速度：10M/100M
• 输入输出：

每门1个常开 电源输出(如需开关量,现场可切换)

每门1个常闭 电源输出(如需开关量,现场可切换)

每门1个开锁（门）开关量输入

每门1个门状态/联动（报警）开关量输入

一个DC12V后备电池输入接口

一个DC12V外增电源输入接口(两门、四门具备)

常开消防联动输入接口

一键锁死输入接口

每门1个联动（报警）常开开关量输出

每门1个联动（报警）常闭开关量输出

• 交流电压：AC180V-240V 50HZ
• 后备电池：12V7AH (选配)
• 静态功耗：≤3W
• 抗静电干扰：15KV
• 开锁功耗：≤15W
• 输出功率：≤50W
• 开锁时间：1-255秒调节
• 工作温度：-20℃~60℃
• 工作湿度：10%~90%
• 铁箱尺寸：30*28*8cm
• 重量：3.6kg(不含电池)

6.3kg(含电池)

安防监控门禁摄像机

产品图片(可选吸顶球机、室内或室外枪机)：

技术参数：

* H.264视频压缩标准

* DC12V 1A

* 支持变码率，在设定视频图像质量的同时，也可限定视频图像的压缩码流

* 视频码率50Kbps-8Mbps连续可调，帧率1-30 (1-25)连续可调

* TCP/IP通讯接口

* 10/100M以太网接口支持

* 高清100万像素或更高像素可选.

5.2.4、软件介绍

门禁系统是一卡一脸通管理系统的一个组成部分，程序登录账号需由管理员在系统管理程序中添加。挂失、解挂等操作要在系统管理程序中进行。

主窗口中能实时监控到各门禁点的状态、是否报警等, 当发生报警信号时，系统自动弹出报警界面：标准版门禁子系统软件主界面如下：

ACS集成控制系统，含门禁、通道、车牌识别、梯控和访客联动部分，主界面如下：

高端门禁软件多重实时监控

选用高端门禁软件，具备多重实时监控功能，可多个终端电脑分级别、分区域和嵌套实时监控每个门的状态和实时人员出入情况。

此高端功能有三大使用场合：

1. 总部和分部的嵌套管理,分部各自独立管理当地门禁点，总部在此之上进行统一管理和控制；
2. 管理人员在自己办公电脑或其它任何一台电脑上使用合法帐号和密码登录门禁系统即可完成实时监控、控制和管理门禁点，而不必到服务器或固定的与门禁硬件通讯的管理电脑上去完成；
3. 监狱或银行等高安全地方，为防止疏漏，建立多个监控中心同步监控和管理门禁系统，一旦发生闯入或其它报警，多个监控中心可同步实时接收到报警信号，确保警情得到及时处理。

门禁时段

时段是指可通行的区间，一天可设置分为六个时段，各时段彼此独立，在授权出入权限的时候，可以选择这六个时段授权人员的进出时间范围。

人员权限

人员权限是设置每个人能在什么时段进出那些通道；

人员权限有个人授权和分组授权；

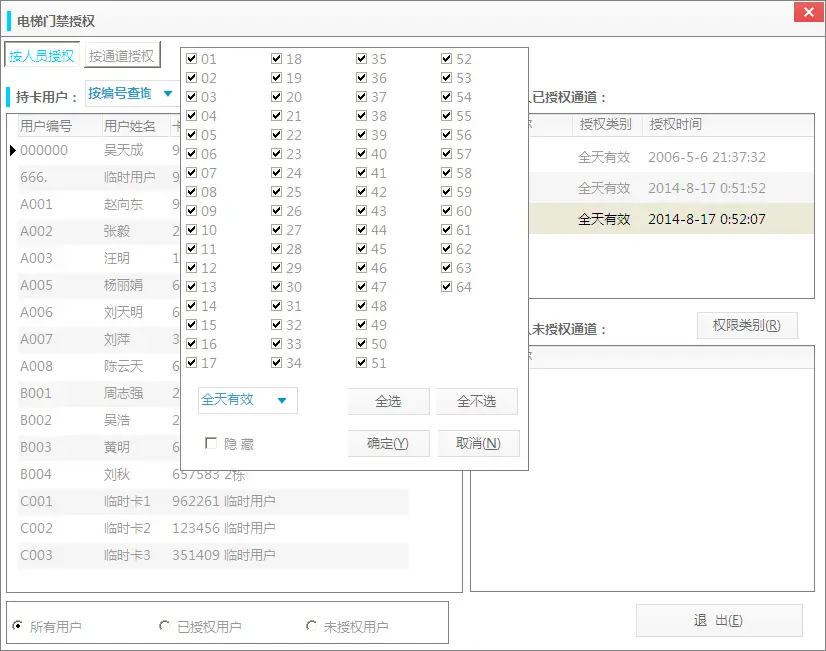

个人授权界面可以选择按人员或按通道来授权。如按人员授权，则左边显示人员，右边上面显示此人允许进出的门通道及授权时间，右边下面显示此人禁止的门通道，可以单选或多选通道，上下拖动或点右键实现拖动同样的操作，来改变此人的权限。点击通行时段则设置选中的人在选中的通道上允许的具体时段和节假日通行与否，没有设置具体时间之前默认是任何时候都可通行。操作页面如下：

按通道授权界面如下：

分组授权是门禁点数多，人员多的情况下，可自由分多个组，给每个组指定可通行的门禁权限，某一个人可以同时属于多个组，属于该组的人员则获得该组的门禁权限，比如设置一个“全单位”组，把所有人都要通行的单位大门勾选权限，然后所有人都属于这个组，再设置细分组，比如设置 “1F”把1F的走廊门禁勾选，再把1F的所有人员分入该组，操作界面如下：

电子地图

地图输入：

此界面为地图的输入和图片更换或删除操作，地图支持各种图片格式(jpg,bmp等)，系统支持多张地图。

门禁分布：

门禁分布是把每个门禁点对应标识在相应的地图上。

实时监控：

电子地图模式的实时监控在地图上就直观地表现出各门的状态。门禁点的底色为红色表示通讯不正常，为绿色表示通讯正常，为黄色表示该点有报警情况。对每张地图可以执行缩小、放大、拖动、慢屏、原始图片大小等操作。

下载与控制

下载与控制界面中，可查看通道的开光状态和报警状态，对通道进行初始化、校对时钟、权限下载、参数下载等软件中设置信息下载到门禁主机中，以及对通道进行远程开门、常开、常闭、布防、撤防等操作，界面如下:

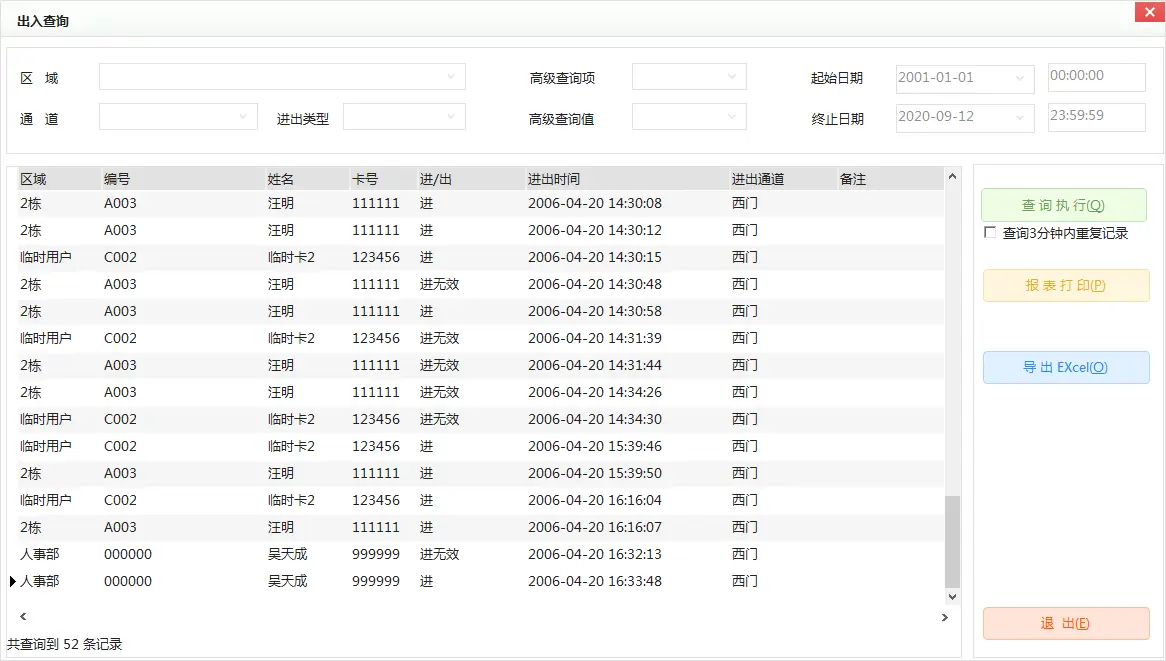

进出查询

进出查询主要查询人员进出记录，最上方为查询条件，能很方便的按编号、姓名、卡号和进出时间范围来查询出入情况。

系统事件查询

可以查询门禁主机和门禁系统自身的系统事件以及操作人员对门禁机所做的操作、控制等记录。

5.3、车牌识别停车场子系统

5.3.1、系统概述

全视频智能车牌识别停车场系统其目的是为了实现车辆进出停车场的自动化高效安全的管理，包括收费、判断车牌等。

该系统集计算机网络、视频监控、车牌识别与处理及自动控制技术于一体，来实现停车场的车辆全自动化管理，即对车辆出入控制、车位检索、费用收取、核查、显示及校对车型、车牌有效地、科学地、可靠地管理。

本智能停车场系统与传统的取卡进出管理比较具有以下的详细优点：

• 使用方便快捷。
• 系统灵敏可靠。
• 设备安全耐用。
• 后台设置内部车牌，能准确地区分内部车辆、和临时车辆。
• 防止拒缴停车费事件发生。
• 防止收费人员徇私舞弊，和乱收费。
• 全自动设计，车辆出入快速，提供优质、高效和安全的泊车服务。
• 节约卡片的成本，和卡片的丢失等弊端。
• 节约管理人员的费用支出，提高工作效率和经济效益。
• 对车辆的车入记录，能随时查询和打印报表。

5.3.2、功能特点

本系统基本功能模块如下：

1、出入口控制功能

此部分是每个出入口必须的基本功能，也是每个出入口的主要和核心部分。

2、车牌自动识别功能

采用高分辨率摄像机及车牌识别功能模块自动识别车辆的车牌，入场时提取保

存车牌号码，出场自动识别判断内部车自动放行，临时车弹出收费框。针对车牌有污损的车辆，系统会模糊识别自动提供最接近的车牌入场信息供人工核对。可选结合卡片实现双重车辆身份识别也可单独使用，确保高安全性

3、防砸车功能

道闸配合车辆检测器实现防砸车功能，当道闸下有车闸杆不会下落，即便当闸杆下落时有车开到其下面，闸杆也会止落上抬，车辆离开后，闸杆自动下落。

同时可结合压力电波安全装置（可选功能）实现双重防砸车保护处理。

1. 中文显示功能（可选）

出入口控制机箱的LED显示屏全中文显示欢迎词语、收费金额、卡中余额、卡有效期、充值提醒、车位已满以及停车场其他相关信息等。

也可以外接独立的显示屏发布相关信息便于车主不同角度远处阅读。

1. 语音提示功能（可选）

正常操作可提示请读卡、收费XX元等相关信息，误操作或非法操作作出相应提示。

1. 对讲功能（可选）

在管理中心安装对讲主机，各出入口安装对讲分机，按对讲按钮即可保证各出入口与管理中心的联络。

1. 全景图象抓拍功能（可选）

在出入口安装一个全景摄像机，车辆入场时自动抓拍车牌外，另外抓拍一张车辆全景的照片并连同车辆出入时间等信息存入电脑。

1. 防砸人功能（可选）

采用专用红外线或超声波技术配合车辆检测器实现防砸人、车功能，即人或车

在道闸下，闸杆就不会下落，人或车辆离开后，闸杆自动下落，道闸本身已具备防砸车功能，加上此功能对车是双重保险，也不会砸到人。

1. 多区域车位计数功能（可选）

多区域停车场，利用车辆检测器及计数控制器实现各区域停放车辆的统计，通过车位信息显示屏显示引导车流。

1. 会车提醒（可选）

在车道狭窄或拐弯处安装检测器，结合声光装置提醒行驶车辆注意前方来车，

防止车辆相撞造成车道堵塞。

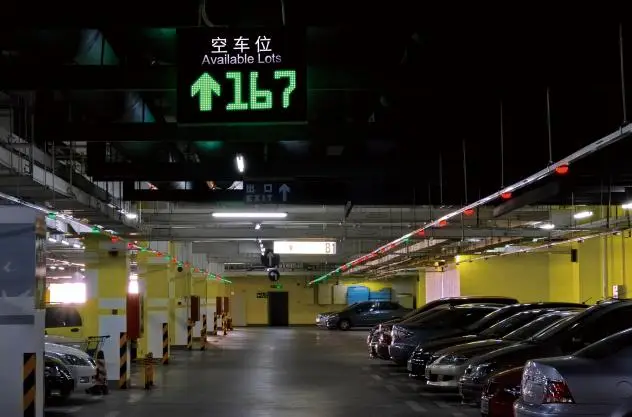

11、车位引导和智能寻车功能（可选）

在每个车位安装100万像素摄像头,自动识别车位上有无车，和车牌号码，在各叉路口安装方向和余位显示屏，指引司机最快找到空位，离场取车时，在触摸查询电脑或个人手机终端输入自己的车牌即可准确查询车辆所停位置，为停车带来快捷、方便和现代化管理。

全视频智能车牌识别停车场系统其特点如下：

• 一台电脑可管理多进多出，最多可同时显示64路图像，具备无人值守系统；
• 适应进、出口数量不规则系统，软件自由定义进口或出口。
• 强大的信息显示和发布功能，机箱的显示屏可显示车位状况和收费金额，并支持中英文显示，管理处还可通过此显示屏发布通知公告等信息。
• 场内满位时自动不予放车入场，并作相关提示。
• 车牌权限取消、失效及有效延期都通过软件调整，不须车主亲自到管理处办理。
• 月租车辆余额不足系统自动提示，管理人员可选择放行与否，系统自动转为临时车辆收费标准收费。
• 通过软件可实现远程临时开闸，系统记录临时开闸时间和操作者。

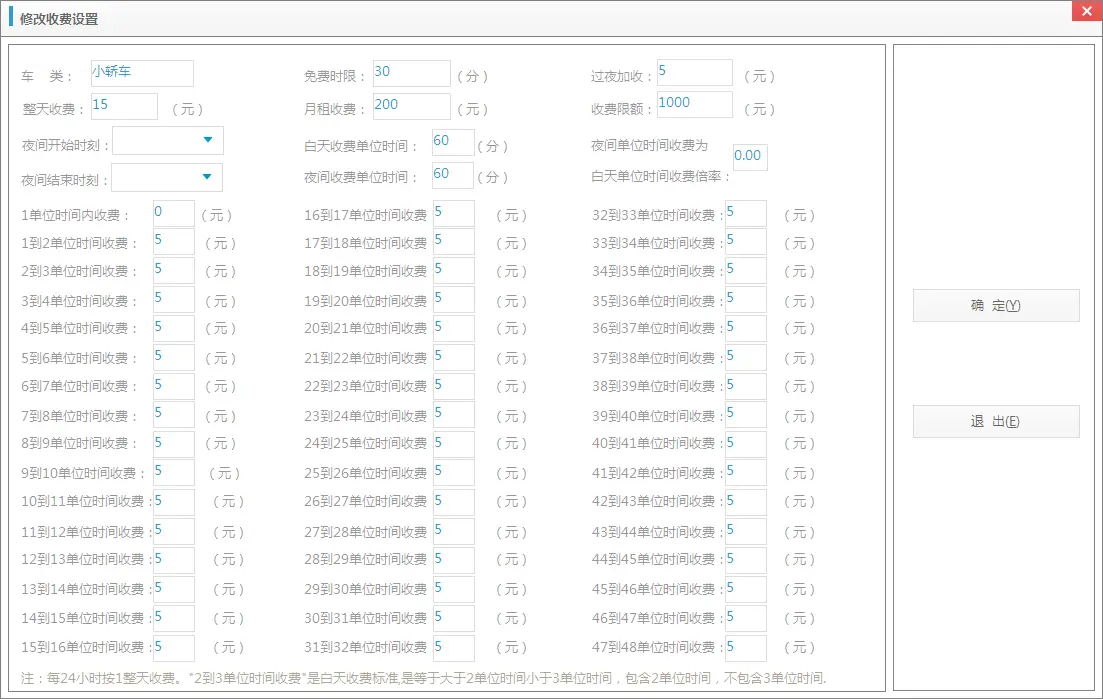

• 可以设置任意多种收费类别，不同的车辆自动对应不同收费类别。
• 月租车辆可以选择对比确认后放行或保安不干预自动出入。
• 具有防抬杆、全卸荷、光电控制、带准确平衡系统的高品质挡车道闸。
• 高可靠性和适应性的数字式车辆检测系统 。
• 压力电波和地感双重防砸车装置可保证车辆在闸杆下停留，闸杆不会落下，或即使杆轻碰到车辆道闸也会停止动作并自动启杆。
• 支持月租过期自动转临时车收费功能；
• 支持一位多车功能，可设置占位后禁止进入或按临时收费；
• 可选动态和静态广告，提供广告增值服务；
• 支持无牌车特征码自动识别匹配或手机扫码/取二维码入场；
• 支持月租车出口扫动态码缴月租费或物业费；
• 支持无感支付、微信/支付宝扫码支付、中央缴费、微信公众号缴费、自助现金缴费等各种缴费方式；
• 本地服务器和云平台有机结合既保障了安全速度又兼顾了查账报表的方便

停车场管理系统独特之处：

• 一台电脑可管理多个出入口，多进多出组合灵活，可以多个出入口可统一管理，也可分散管理。根据需求选用最佳组合形式，能节省成本和工程量。同一个岗亭同时两个出口的情况也只需配1台电脑。
• 共库:与其他系统共库互联组成大平台；
• 卡/人脸+双摄像机车牌识别:适应大系统、特殊情况可刷卡/脸通行，双摄像机识别率更高；
• 多重认证方式: 车牌、人脸、卡、车牌加人脸/卡 高安全认证进出；
• 广告增值：部分款式机箱带广告增值服务；
• 传统对讲和网络对讲可选；
• 摄像机免调焦，安装调试更方便；
• 不同通道可设不同车辆通行模式，如内部车全部通行、内部车需按指定的通道授权通行、临时车允许通行、临时车禁止通行、临时车来自动弹框人工确认后放行等多种通行方式组合；
• 多种优惠打折方式：可通过内网PC终端软件进行优惠，或通过互联网在商户前台人员手机上进入微信小程序，选择优惠方式(全免、优惠金额、优惠多长时间)，即生成动态二维码，车主扫码即可完成优惠打折，此方式前台不需要配电脑，生成的二维码是动态的，避免了静态码的安全漏洞
• 支持一位多车方式，车位被占可后台设置当临时车计费或禁止进入;
• 自动识别车牌的同时，可支持全景摄像机抓拍车辆全景照片;
• 停车场对停车进行收费管理的同时兼具备车辆管制功能，车辆管制是对企业、机关、部队等内部公共车辆调配使用的管理，具备申请单输入(何人何时去何地何事由用车等信息登记)、审批，只有申请的时间段车辆才能有效出库，系统记录车辆出库和返回时间，可对车辆的使用次数和在外使用时间进行查询和出统计报表。
• 车辆管制支持双重验证；司机人员可配卡和车辆车牌识别双重验证通过后放行，一辆车可授权绑定一个司机或多名司机驾驶，司机可采用短距离或远距离识别可选。
• 软件功能和界面人性化设计，车辆出场时，程序根据月租、时租还是临时卡自动弹处理界面。管理人员一般只需按确认键就行了。
• 对车牌污损和个别识别有误车辆，系统自动模糊匹配，供人工选择、核对和处理。
• 可以不同车型等设置无限种收费方式。

各种缴款流程：

1、用户无感模式：绑定无感支付；

2、用户体验最简模式：出入口机体液晶屏上扫动态二维码（不用安装APP和关注公众号，扫一下、确定，2个动作完成最快捷通行）；

3、中央缴费模式：中央缴费机自助扫码支付；

4、月卡停车用户：出入口扫码液晶屏二维码即可即时缴费（不再出现“出不去、进不来”尴尬）；

5、业主：可选择出入口扫码液晶屏二维码即可缴物业等费（不再必去“物业管理处”费时）；

6、场内固定二维码扫码缴费：在场内张贴固定二维码，车主扫码输入自己车牌，即可显示缴费金额进行支付宝或微信支付缴费，缴费完成需在系统后台设定的时间内立场，超时则需要在出口补缴，所有场内二维码均是同一个二维码；

7、出口固定二维码扫码缴费：每个出口对应一个固定二维码，二维码张贴在岗亭或内置机箱广告位，车主出场时，系统提示缴费金额，车主扫码，不需要输入车牌，直接用支付宝或微信扫码即可完成缴费；

8、微信公众号缴费：车主关注微信公众号，在微信公众号上输入车牌，即可进入缴费流程，选择微信或支付宝进行支付缴费。

5.3.3、系统结构

系统支持中心无人值守管理或出口岗亭收费电脑管理等多种方式，结构图如下：

5.3.4、工作流程

1. 入口工作流程

车辆入场

无牌车

扫入场码

正常有牌车

系统记录入场信息、开闸，车辆进入

1. 出口工作流程

车辆准备出场

内部车

临时车

无牌车

未过期

有牌车

扫出口码缴费

扫场内码预缴费

系统记录出场信息、开闸，车辆出场

5.3.5、设备介绍

停车场系统主要设备及技术指标：

1. 电动道闸(多种型号可选)

外观图片	规格	技术特点
	直流无刷	*传动采用非等速双死点四连杆机构。 *采用组式弹簧平衡机构。 *采用霍尔限位与结构限位双重结合。直流无刷24V 120W 1500转电机 *采用传动平衡设计。 *纯铜电机与高精度四级齿轮变速箱。 *速度可变换1.2、 3.0、 4.5、 6.0秒。 *左右限位分明，互换简单。 *所有控制电路支持消防接口。 *支持红外 压力波 地感 雷达防护 *防水防尘防潮 *机箱采用1.2优质冷钢，部分关键结构构件不低于3.5制作 *传动件采用CNC 加工结构件，杜绝使用铸造结构件。 *标配八角86*44/6米直杆.4米栅栏。
	直流无刷	*传动采用非等速双死点四连杆机构 *采用组式弹簧平衡机构 *采用霍尔限位与结构限位双重结合 *采用传动平衡设计,纯铜电机与高精度涡轮变速箱 *左右限位分明，采用磁铁非接触式限位调接水平与竖直（正反时针）所有控制电路支持消防接口 *支持红外 压力波 地感 雷达防护. *机箱采用2.0优质冷钢，部分关键结构构件不低于4.0制 *传动件采用CNC 加工结构件，杜绝使用铸造结构件。
	直流无刷	直流无刷;(金色) 含6米内八角直杆(可选配钛金椭圆杆)； >4米直杆/4~6秒可调； <=4米直杆/1.5~3秒可调； 支持二栏栅栏最长6米/4~6秒可调； 支持三栏栅栏最长6米/4~6秒可调； 遇阻反弹；
	力矩高速	（黄/红/黑） DZ/G38 含3米泡沫圆杆(或八角杆)/1.4秒； DZ/G38H含2.5米泡沫圆杆(或八角杆)/0.9秒； 力矩电机； 快速，稳定，低噪音，低能耗 使用寿命500万次； 适合车站等高频率场合； 遇阻反弹；

直流无刷道闸技术参数：

• 现场可根据杆长自行调节起落杆速度；
• 现场具备遇阻反弹功率和灵敏度可调；
• 特殊转动结构，无齿轮、无皮带转动，无需保养，使用稳定，寿命更长久.；
• 特殊设计的平衡结构，使闸杆慢起动，快运行，慢停止，排除了闸杆运行带来的抖动；
• 闸杆永久90度运行，排除故障而带来360度运转的意外发生；
• 特殊设计低速铝外壳电机，波箱连体设计，低噪音，散热快；
• 驱动机构设计智能过热保护系统，在频繁使用下，控制马达的温升；
• 电源: AC220V±10%50HZ / AC110V±10%50HZ;
• 额定功率：70/150W;
• 起/落杆时间:1~6S(视杆长调节);
• 环境温度：-40ºC～+85ºC
• 相对湿度：50％～90％
• 4.35Crmo合金钢全齿轮机芯结构，运行平稳噪音小

高端无刷道闸技术参数：

• 现场可根据杆长自行调节起落杆速度；
• 现场具备遇阻反弹功率和灵敏度可调；
• 电机使用为24V无刷电机，与传统220V道闸电机相比没有了碳刷磨损使电机寿命更加的长久，在高速运行与长久运行中不会有传统道闸使用中出现的因为高速与长久运行而导致的过流保护使电机停止运行；
• 免除传统道闸限位板，产品全程数字化控制，避免机械限位调节的繁琐流程；
• 可根据不同环境场合，在道闸控制板上自由调节相应的起落闸速度（0.75-6s）和各项功能；
• 独特的防砸功能，完全通过数字化监测，砸杆力度和反应时间可自由调节，整个过程无需增加任何辅助设备（压力电波，红外感应等）；
• 驱动机构设计智能过热保护系统，在频繁使用下，控制马达的温升；
• 电源: AC220V±10%50HZ / AC110V±10%50HZ;
• 额定功率：70/150W;
• 起/落杆时间:1~6S(视杆长调节);
• 环境温度：-40ºC～+85ºC
• 相对湿度：50％～90％

力矩高速道闸技术参数：

• 高速公路专用力矩道闸，设计使用寿命达500万次以上，砸人砸车无损伤；
• 采用中德合资力矩电机，质量稳定可靠；
• 工作环境零下35度到零上70度；
• 自主专利一体模具成型铸铝架构，加工精度小于0.2mm，三重防雨结构；
• 无独立减速机，减少故障点；
• 32位高性能处理ARM内核，7 2MHZ性能处理能力，保证用户操作快速响应；
• 支持3D立体的设备状态检测，高速的采样频率以及高达10位数据采样精度，保证设备工作快速、平稳；开机自动给校准，完全规避现场安装差异导致的重新调教工作；
• 多种速度机芯可选，适合车流量较大对安全级别较高的车辆出入口、港口、机场高速公路收费站等场所;
• 防撞杆机构，撞杆自动弹出；
• 电源:AC230V 50/60Hz;
• 额定功率：80W;
• 运行噪音: ≤60dB;
• 起/落杆时间:1.4S;
• 运行寿命：≥500万次;
• 环境温度：-40ºC～+75ºC
• 相对湿度：50％～90％

折杆道闸例图:

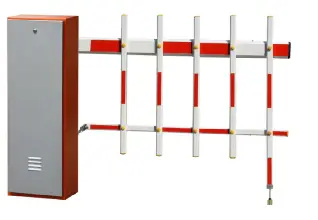

栅栏道闸例图：

1. 停车场出入口控制机

停车场出入口控制机包括显示屏/液晶屏、语音、对讲、电源、机箱等设备。

• 1. 中文显示屏
     • • 显示屏欢迎词、时间、请读卡、收费金额、车位已满、卡有效期、卡片充值提醒、信息发布等信息。
       • 双行8字双色，滚动显示
       • 通讯接口 ： RS-485
       • 工作电压：　5VDC±10%
       • 防雨式设计，确保全天候可靠运行

出入口控制机上的显示屏即可满足多种信息显示，无需外接显示屏，但也可

以根据显示的角度与阅读距离另接独立显示屏。

• 1. 液晶屏
     • • 滚动显示图片255张；
       • 显示缴费金额微信、支付宝二维码；显示月租或物业缴费二维码；
       • 尺寸：19寸
       • 通讯接口 ： TCP/IP 或WIFI
       • 工作电压：　220V±10%
  2. 出入口机箱
• 结构坚实牢固，密封设计;防雨、防尘，多种外观形状和颜色可选；其图片如下：

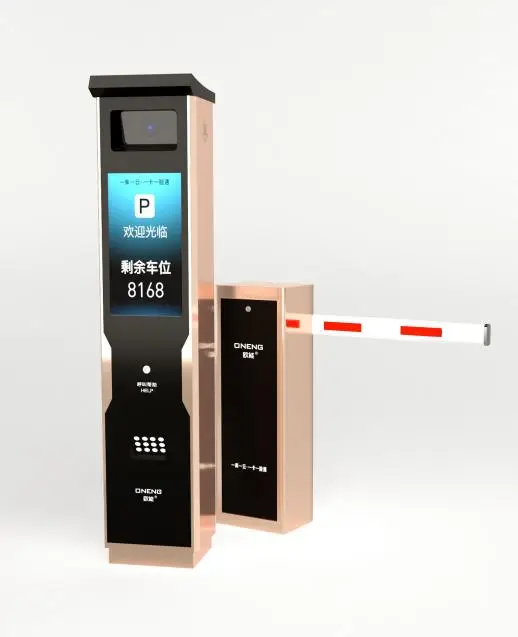

H9系列

H8系列

H6系列

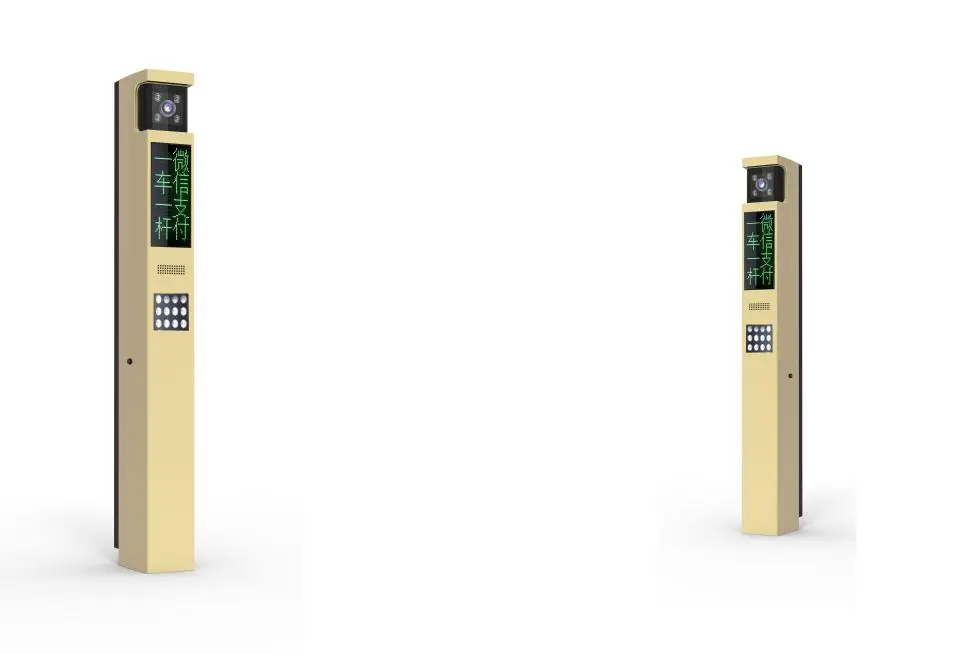

H2系列

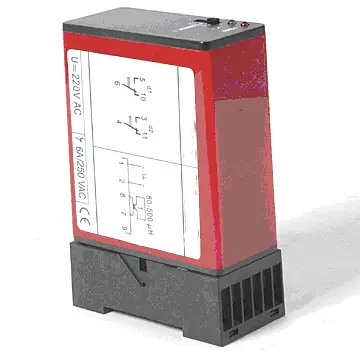

1. 车辆检测器

1. 车辆检测主要通过地感线圈检测车辆的有无，有两种应用。

• 用于出入口机的控制器

通过检测车辆的有无来确定显示的内容、临时卡自动出卡机的发卡等。

• 用于道闸中的控制器

通过检测车辆的有无，来指挥道闸栏杆的起落达到防砸车的目的。

1. 车辆检测器的技术指标
   • 灵敏度：高中低可调，适应各种车辆类型（摩托车、小汽车、中型车、大型车等）
   • 频率：高中低可调, 抗干扰能力极强
   • 工作电压：AC220V
2. 车牌识别摄像机参数

参数如下：

200/300万像素1/2.8″逐行扫描 CMOS,分辨率 可达 1920*1080，可实现25fps的视频码流输出；

采用视频压缩技术 H .264 编码，抓拍J PEG图片；

单车牌识别时间 ≤30ms

识别角度≤45°

车速范围0～40km/h

全天整体识别率>=99%

LED补光距离：<6M

供电电源:DC12V 2A;

通讯接口：TCP/IP

独立安装或内置机箱安装；

独立安装则护罩、补光一体；

5.3.6、软件说明

主界面

软件系统主界面最上方是菜单和快捷工具条，中间为车辆实时进出记录，下方为出入口的摄像画面，右上角显示停车场内共停车辆数、空位数，右栏为车辆实时收费详细信息。当车辆出场时系统会在中央弹出操作窗口，包含车辆入场时间、入场通道、车类、停车时间、入场图像和应收费等信息，值班人员可根据信息收费或特殊情况填写备注，某人按键盘回车确认键或点击“放行”即开闸放行，如点击“已放行”则保存输入信息但道闸不开启，如点击“取消”则不做任何操作退出和关闭弹出窗口。界面如下：

ACS集成控制系统，含门禁、通道、车牌识别、梯控和访客联动部分，主界面如下：

灵活设置多种收费车型：

车型设置便于车辆的分类查询，不同的种类可以设置不同的收费标准，停车场系统中根据各用户具体的车辆种类来计算停车费用。

此页面设置各车型的收费标准，“免费时限”是停车的免费时间范围，设为30是

指30分钟，在此时间内不收费；“过夜加收”是指车辆每过一夜另外加收的费用。“每整天收费”是停留满24小时，每24小时的收费，“月租收费” 是指月租卡的收费标准，“收费限额”是指一次收费的上限，假如车辆停留时间太长，按收费标准计算出来的金额大于“收费限额”，则系统按收费限额的值提示收费。

点击“增加”或“修改”可详细设置收费标准，24小时内每半小时一个段，填入相应的收费标准。如下所示，例如车辆入场时间为2002年4月8日 8:00 出场时间为2002年4月10日 12:10，则总共停放52小时10分，两个整天，另外4小时10分，过了两夜，其收费计算为：15(整天收费)×2+0(过夜收费)×2+5(4到4.5小时收费对应金额)=35元

分级设置操作权限

软件登陆与操作有严格的三级权限分配，admin为最高，管理员为中等，操作员为权限最小，防止非法修改与越权查阅资料。

车辆管制中的出车登记

车辆管制功能支持三种情况出车：1、先登记再出车；2、用车人员手持派车单值班人员现场登记出车；3、用车人员手持派车单出车，事后在系统中补填相关信息。车辆管制功能对车辆的使用提供申请控制和统计查询。

出车登记界面如下：

灵活功能强大的信息发布功能

管理中心可通过在每个出入口控制机或其他外接的显示屏上发布通知公告等信

息。

5.4、通道控制子系统

5.4.1、系统概述

通道控制系统其目的是为了有效的控制人员的出入，并且记录所有出入的详细情况。控制机可以联网和脱机工作；通道的出入记录可以做为考勤依据；也可兼做巡更，巡更人员刷卡时会记录刷卡信息但不会放行。

通道的方式有三辊闸、摆闸、翼闸或无障碍通道可选，单向通行和双向通行可选，控制主机和读卡器等设备一般都内置在闸体中形成一个整体。

5.4.2、功能特点

基本功能

• 附加功能强大（报警、巡更等）
• 软件设计完善，千锤百炼，满足各种需求
• 支持TCP/IP 协议、Internet管理
• 单日6时段、周日、周六、周六下午、30个自定义节假日、通道自由组合进出管制
• 具备遭遇如火灾、盗窃等非常事件应对处理功能
• 特殊情况紧急按钮开门、电脑远程开门功能
• 联网在线兼备巡更功能，巡更卡刷卡后只留记录但不开门/锁
• 人员进出记录可作考勤使用
• 具备人员刷卡出入记录、报警事件、系统管理人员登录等情况的查询、报表统计、输出等

通道控制系统特色：

• 可以与访客、考勤、停车场、消费等系统组成真正的一卡一脸通系统，与访客系统无缝联动。
• 不同场合，多种外观款式、不同驱动⽅式(伺服/⽆刷/有刷电机)可选和订制；
• 通道控制系统和访客系统、批假系统等共⼀个数据库⽆缝联动；
• 通道控制系统多种识别⽅式可组合使⽤：虹膜、⼈脸、CPU卡、IC卡、⼆维码、蓝⽛等；
• 单/双⽬⼈脸辩真、⼾外抗强光、防⾬、多种屏幕尺⼨和⼈脸容量可选(1万/2万/3万/5万/10万)

5.4.3、设备介绍

通道控制系统主要设备介绍：

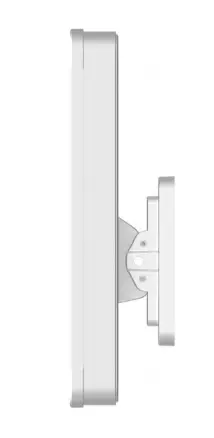

1、人脸识别机

产品图片：

技术参数：

• 7寸/8寸、触摸/非触摸屏可选；
• 人脸库2万/5万；
• 平板/圆柱可选；
• 户外防水，抗强光；
• 识别距离：<=2米；
• 产品特点：阳极氧化铝设计；
• 操作系统:安卓 / Linux；
• 摄像头：RGB单目200万摄像头；
• 识别模式：1：N；
• 电压：DC12V/2A；
• 外接接口：RJ45；
• 可选配测温、身份证识别、二维码识别；

人行通道闸机

不同场合，多种外观款式、不同驱动⽅式(伺服/⽆刷/有刷电机)可选和订制。

5.4.4、软件说明

通道控制身份识别系统软件和门禁系统属于同一个大类，都属于出入控制系统，功能与门禁系统类似。

5.5、访客管理子系统

5.5.1、系统概述

随着网络建设及办公智能化管理日趋完善，长期以来对人员(内、外)一直无法有效实现规范化管理，尤其是单位大楼入口以及传达室在进行信息化建设中存在许多漏洞和死角,运用第二代身份证以及证件扫描技术等形成的访客管理系统是目前最完善的关于对人员出入进行智能化管理的高科技数字化系统，它的应用彻底改变了传统工作管理模式，并将来访接待工作熔入到了数字化办公体系，配合门禁一卡一脸通等其它安防设施完善了单位安全管理体制并使单位财产、人员安全保障及来访接待工作效率得到进一步提高。

访客管理系统可兼具访客便签打印和在此基础上发放门禁IC卡，在发放访客单的同时也发放具备通行区域和时间限制的智能IC卡，也可取消访客单的发放，由智能IC卡来兼负访客单功能。

访客系统可采用一体化专用访客机，也可由普通电脑外接证件识别仪、发卡器和打印机来取代一体化访客机，更具备性价比和通用性。

临时访客人员访客登记后可和门禁、通道联动，授权临时可通行的门禁或通道以及时间段；

临时车辆可扫描行驶证自动读取车牌或手动输入车牌，获取大门口车辆临时进入权限；

安全管制严格的单位，在大门或单位内部楼栋的门禁或通道点进行二次身份认证。

访客系统结合云端应用，手机公众号上预约，自拍照片上传，审核人收到微信推送信息后审核即可自动临时授权来访人员访客权限。

5.5.2、系统使用流程

1、来访登记

2、访客注销

3、访客历史查询

5.5.3、访客预约流程

1、关注被访单位公众号，进行预约，自己公众号界面如下：

2、进入预约界面填写信息和自拍照片，提及

3、被人收到审核推送进行确认

4、来访人员获得人脸和二维码通行权限

5.5.4、系统优势

A、扫描识别和非接触快速二代身份证识别可选或结合使用;

B、访客系统可和门禁、通道、车牌识别系统联动，授权临时通行；临时车辆可扫描行驶证自动读取车牌或手动输入车牌，获取大门口车辆临时进入权限；

C、操作极其简便，门卫人员稍经培训即可熟练操作;

D、能与门禁、停车场、考勤、消费等其它子系统为一个一卡一脸通平台;

E、支持发放临时卡、人脸识别、二维码等同行方式；

F、访客一体机和分体机可选；

G、安全管制严格的单位，在大门或单位内部楼栋的门禁或通道点进行二次身份认证；

5.5.5、访客一体机(不带扫描)

产品特点：

1. 具备二代证识别、IC卡识别、二维码识别、凭条打印、摄像头抓拍功能；
2. 可选配人脸识别功能；

技术参数：

工作温度：10-35℃；

工作湿度：10-85%；

存储温度：-20-60℃；

存储湿度：20-80%;

电源:AC220V 270W;

屏幕：13.3寸液晶触摸屏

打印方式：黑白热敏 打印宽度：80mm

射频技术：符合ISO14443 Ty符合ISO14443 Type B标准

读卡类型：二代身份证/IC/CPU卡

读卡距离：0-5cm

读卡时间：<1秒

5.5.6、访客一体机(带扫描)

产品特点：

1、识别证件种类全，扫描速度快

先进的ocr文本识别枝术，可以支持扫描各种专用一代证、二代身份证、护照、驾驶证、行驶证、广东居住证、军官证、警官证、律师证、名片等自动文字识别，并以彩色图片形式保存。其他证件可以照片形式保存。

2、可自动提取行驶证车牌，和停车场车牌识别系统联动。

3、自带条码二维码识别、访客单打印机和现场照片抓拍摄像头。

技术参数：

工作温度：10-35℃；

工作湿度：10-85%；

存储温度：-20-60℃；

存储湿度：20-80%;

电源:AC220V 270W;

屏幕：17寸液晶触摸屏

扫描模式：自动连续扫描，条码、二维码自动扫描

打印方式：黑白热敏 打印宽度：80mm

射频技术：符合ISO14443 Ty符合ISO14443 Type B标准

读卡类型：二代身份证/IC/CPU卡

读卡距离：0-5cm

读卡时间：<1秒

5.5.7、分体二代身份证专用识别仪

产品特点：

1、完全符合公安部”GA450-2003台式居民身份证阅读器”和”1GA450-2003台式居民身份证阅读器通用技术要求第1号修改单（草案）的通用技术要求。 可读取、查询第二代居民身份证全部信息。

2、非接触感应阅读，能快速读出身份证中的信息。

3、读卡速度快，时间小于1.0秒

技术参数：

外形尺寸：180×130×35mm

重量：<1Kg

通讯接口：PC USB或RS232；

直流供电：DC 5V 500mA

读卡时间 <1.0s

读卡距离 0-50mm

工作频率 13.56Mhz

5.6、消费/POS管理子系统

5.6.1、系统概述

消费系统其目的是使消费行为变得方便、快捷，提高消费效率和节省消费需配备的人工成本。

消费系统按使用方式分有消费机消费和POS消费，按识别方式分有卡消费和人脸识别消费。

IC卡消费机消费支持不收费记次、定额消费和不定额消费方式，适合用在餐厅、小卖部、内部商场或超市，消费机支持脱机工作，只负责从卡上扣款，可选择配备票据打印机对每次消费自动打印收款票据。针对于超市等有第三方系统管理和计算消费金额的地方，所购商品的条码扫描和金额累加和计算都由专业超市管理系统完成，持卡人在最后支付时不选择现金，就像刷银行卡支付一样，工作人员在不定额消费机上输入需支付的总金额，持卡人刷一下IC卡即完成支付。后台把消费机中的消费数据接收到管理中心即可和超市进行对帐和财务处理。

IC卡POS消费适合会所收费点本身已配备电脑，并且同一个点要收几种消费(比如会所中的健身、球类、游泳等)的情况，一个消费点基本配备为一台电脑、一个读写卡器、和一套收费终端软件，持卡人刷卡，系统即可从中心数据库中调出持卡人的姓名、照片以及余额等信息，工作人员可选择当前消费的类别输入要扣款的金额，持卡人输入密码即可完成支付。

人脸识别消费机消费支持不收费记次、定额消费和不定额消费方式、以及图文显示菜品消费，适合用在餐厅、小卖部、内部商场或超市，消费机支持脱机工作。

人脸识别POS消费适合会所收费点本身已配备电脑，并且同一个点要收几种消费(比如会所中的健身、球类、游泳等)的情况，一个消费点基本配备为一台电脑、一个摄像头、和一套收费终端软件，顾客在摄像头前识别，系统即可从中心数据库中匹配到人的姓名、照片以及余额等信息，工作人员可选择当前消费的类别输入要扣款的金额，顾客输入密码即可完成支付。

消费机消费和POS消费，两种消费方式对应一个账户，可在同一个系统中混合使用。

消费系统可选云端订餐模块和自助充值模块来方便用户使用。

5.6.2、功能特点

消费机消费系统：消费机消费系统采用Mifare 1，机器自带键盘，可以一件一件输入具体的购买项来消费，此种消费系统，用户的账户金额在卡上加密保留了一份，同时电脑数据库中也有一份。IC卡具备电子钱包的功能，适于对外、人员相对复杂的公共消费场所，如食堂餐厅消费、商场购物消费(类似刷银行卡消费一样，消费机可连接单联或双联票据打印机，处理速度比刷银行卡消费要快一倍以上)等

基本功能及特点：

• • • 使用方便，只需轻轻刷一下卡就完成消费。
    • 采用高可靠行业公认的美国原装内置电池存储芯片，保证了数据的可靠存储不丢失。
    • 通讯加密和严格验证，杜绝了通讯过程中的数据丢失。
    • 可选安装刷卡订餐机，食堂提前统计用餐人数,限制未订餐人员不能刷卡用餐。
    • 可扩展利用办公室电脑通过浏览器WEB方式订餐和选择套餐种类，食堂提前统计用餐人数,限制未订餐人员不能刷卡用餐。
• 具有LED显示，显示应扣金额，卡中余额。
• 卡上金额密码由最终用户第一次启用系统时自行设定，保证了资金的独立和安全性。
• 卡片数据严格加密，非本系统所发的卡杜绝使用，外人无法复制和修改卡片数据，保证了系统的安全性。
• 定额消费和不定额消费方式可切换。
• 可设定每次最高消费限额。
• 可设定当天最高消费限额。
• 通过键盘既可以查询累计消费次数、累计消费额等信息。
• 具有挂失、换卡等功能，卡片丢失，换一张卡，卡上的金额不会丢失，仍可正常消费。
• 系统详细记录有每次消费的消费时间、金额等信息。
• 可脱机或联网使用。
• 消费机可脱机驱动独立驱动票据打印机打印每笔消费票据。
• 系统支持补贴发放和方便的自助充值功能。
• 软件操作简明，功能强大，可以按部门、按人、按天、按消费窗口或早中晚时段统计分析消费记录及出报表。

POS消费系统的功能及特点分别介绍如下：

POS消费系统硬件部分主要是一个读写卡器，由电脑并且通过网络连接到中心数据库服务器，终端运行POS收费软件，收费灵活，可以打印单据，适合会所、商场、交纳物业管理费、交纳水电费等场合。

基本功能及特点：

• • • 收费灵活、处理方便。
    • 适合各种卡类,ID卡和IC卡系统可选。
    • 持卡人刷卡时显示本人的姓名、照片和卡上余额等信息。收银员可以核对持卡人的身份。
    • 可以配备密码键盘，用户输入账户密码才能支付所需款项，即便卡片丢失其他人也无法消费。
• 可以配备票据打印机，消费完成打自动打印消费小票。

消费管理系统独特之处：

• • • • 针对不同的场合，提供最优、最省的解决方案。
      • 本地系统加云端应用结合，既保证数据的安全性又提高了系统的便利性。
• 不同的消费方案可配合在一个系统中使用，各自发挥其优点。
• 消费系统和考勤中的工资系统完全共享，工资系统中可以直接自动使用每人每月的消费额。
• 可以与门禁、停车场等系统组成真正的一卡一脸通系统。

5.6.3、设备介绍

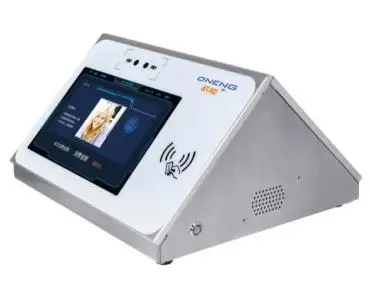

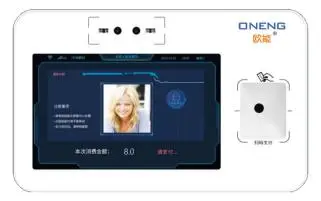

动态人脸消费机

产品图片：

动态人脸消费机

(台式/挂式可选)

功能特点：

• 双屏高清显示，支持刷卡(选配)、人脸、二维码(选配)消费；
• 台式、挂式可选；
• 采用电脑键盘式内置防水硅胶按键，经久耐用；
• 可实现金额消费、固定消费、卡内时段消费、以及图文显示菜品消费；可做微信订餐取餐机使用；
• 双目活体人脸识别，使人脸识别更加精准，防止误刷；
• 标配20000个脸库，可扩展到80000人脸库；
• 工作环境：-10℃ ～ 50℃ 相对湿度为10% ～90%；
• 存储器容量：16G；
• 显示屏：主屏：5寸480 * 800，副屏：8寸+触摸800 * 1280；
• 通讯方式：标配TCP/IP、WIFI，选配4G；
• 电源：12V/2A；
• 卡操作距离：<5CM；
• 工作频率：13.56MHz；
• 人脸识别消费时间：<1.0S；

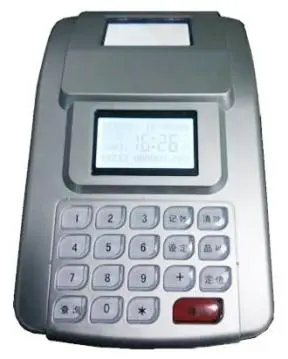

IC卡液晶屏消费机

产品图片：

液晶消费机

功能特点：

• 杜绝死机(多级看门狗电路设计)
• 不收费记次、定额消费和不定额消费方式可切换
• 早、中、晚、夜宵可设为定额消费，并随时间变化自动切换
• 各项设定需要管理卡控制，未经许可的人员不能随便更改消费机设置
• 支持餐卷补助功能
• 设定为固定金额模式时，可区分9类人员级别卡，设定针对不同的卡类不同餐别可扣不同的金额值
• 可分餐设置每餐只允许一次消费或不限消费
• 采用高可靠行业公认的美国原装内置电池存储芯片，保证了数据的可靠存储不丢失。
• 通讯加密和严格验证，杜绝了通讯过程中的数据丢失。
• 具有液晶显示，显示中文姓名，应扣金额，卡中余额, 塑料外壳、美观大方。
• 具有语音功能。
• 可设定每次最高消费限额。
• 可设定当天最高消费限额。
• 通过键盘既可以查询累计消费次数、累计消费额等信息。
• 可脱机或联网使用。
• 消费机可脱机驱动独立驱动票据打印机打印每笔消费票据。
• 硬件设计高度集成，故障更少
• 可支持TCP/IP 协议、Internet管理

技术参数：

• 黑名单量：30000个
• 记录容量：16000笔
• 读卡类型： IC（Mifare 1）
• 读卡距离： 2-10cm
• 机体显示和语音：液晶显示，具有语音功能
• 支持通讯接口：RS485/232（10千伏500安防雷反应速度1-10纳秒）TCP/IP
• 通讯速度：9600 bps
• 供电电压：AC220V 50HZ
• 静态功耗：≤5W
• 工作温度：-20℃~60℃
• 工作湿度：10%~90%

POS(会所)消费

POS系统图片：

一般情况下，POS电脑可选用普通的电脑。

产品特色：

• 硬件设计高度集成，故障更少
• 支持按时收费
• 支持不同级别人员给予不同折扣
• 软件设计完善，千锤百炼，满足各种需求
• 支持TCP/IP 协议、Internet管理
• 相关配套设备(票据打印机、显示屏等)可选

产品说明：

• IC（Mifare）卡识别模式
• 塑料外壳、美观大方
• 可单机使用，可联网管理

技术参数：

• 读卡类型： IC（Mifare 1）卡
• 读卡距离： 2-10cm
• 通讯接口：RS232 / TCP/IP
• 通讯速度：9600 bps
• 工作温度：-20℃~43℃
• 工作湿度：10%~90%

5.6.4、云端功能说明

消费系统中云端功能为订餐和自助充值模块，可选一项或两项，食堂后台根据订餐数据来准备餐量，减少浪费，

认证后用户可在公众号上为自己账户充值，支持微信和支付宝支付，既方便用户也减少食堂的传统手工充值的人员配备和现金交易。操作界面如下：

5.6.5、软件功能特点说明

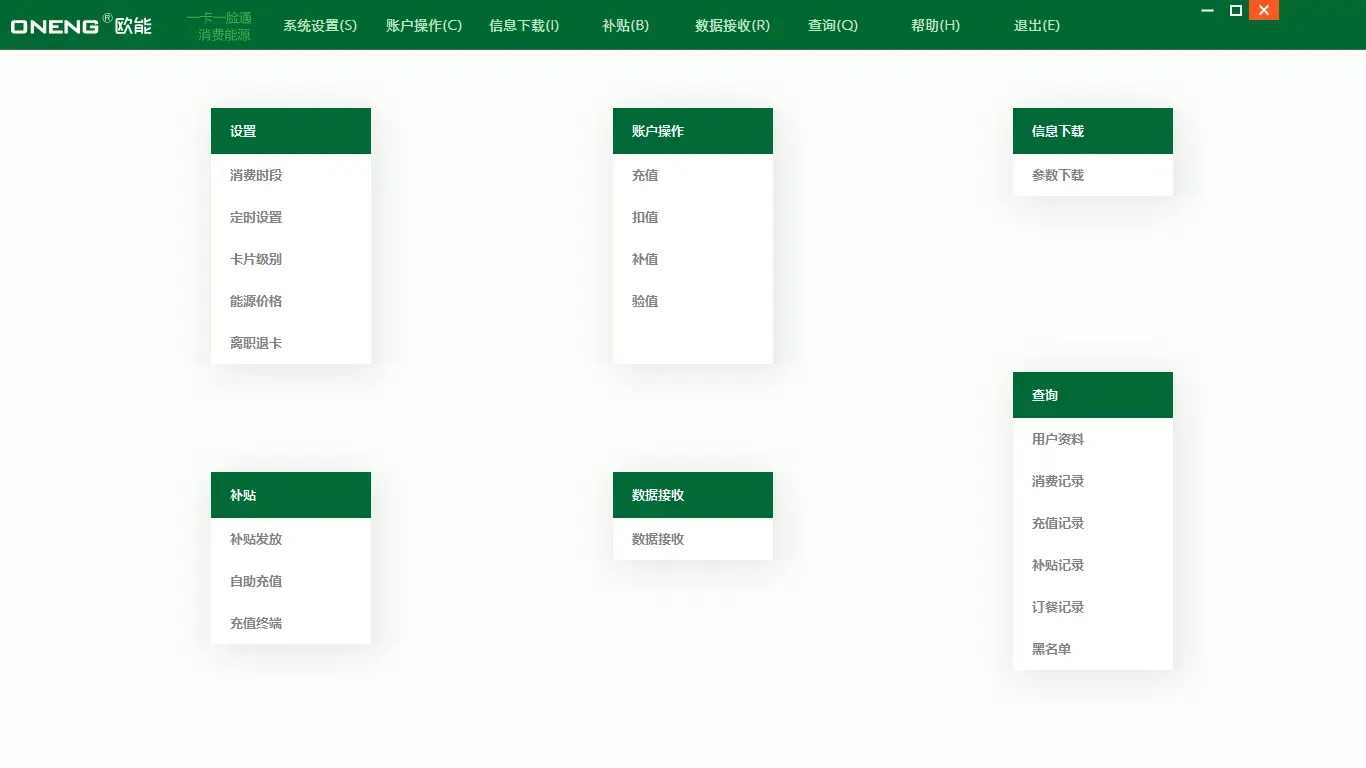

软件主窗口如下：

自定义餐别时间段

针对于餐厅的消费，用户可自定义早餐、中餐、晚餐和夜宵的时段便于统计每餐的用餐情况，软件界面如下：

支持补贴发放非现金自助充值

一般情况持卡人可拿现金自由充值自由消费，对某于某些场合，单位要发放福利即可按个人、按部门、按级别或所有人员发放补贴，可设定补贴金额和补贴方式，补贴方式有“累加”和“充满至”选项，前者是在持卡人原有卡上金额上累加，后者是不管原有卡上金额为多少把卡上金额布满至设定金额。为了分流自助充值排队可设定不同人员有效的自助充值日期，补贴发放界面如下：

自助充值界面如下，在充值点电脑软件上运行自助充值界面，持卡人即可排队依次在充值器上刷卡把补贴金额加入自己的卡中，领取到发给自己的补贴金额。自助充值过程不需要人工干预，系统会自动根据刷卡人发放不同的补贴金额。

各种形式统计报表多达七种格式

消费查询可按人员区域/部门、人员卡号、人员编号、人员姓名、消费点、日期区间、时间区间等查询过滤出来，可导出到Excel文件格式，查询界面如下：

点击“报表”按钮下面的下拉框可选择其中报表类型，如下所示：

“详细报表” 是详细列出了查询条范围内每笔消费记录的详细信息，示例如下：

“按部门”报表是把查询条件范围内的消费数据按每个部门统计出来，最后有总计，示例如下：

“按消费点”报表是把查询条件范围内的消费数据按每个消费点统计出来，最后有总计，示例如下：

“按时段”报表是把查询条件范围内的消费数据按每天每餐统计出来，最后有总计，示例如下：

“按人/时段”报表是把查询条件范围内的消费数据按每天每餐统计出来，最后有总计，示例如下：

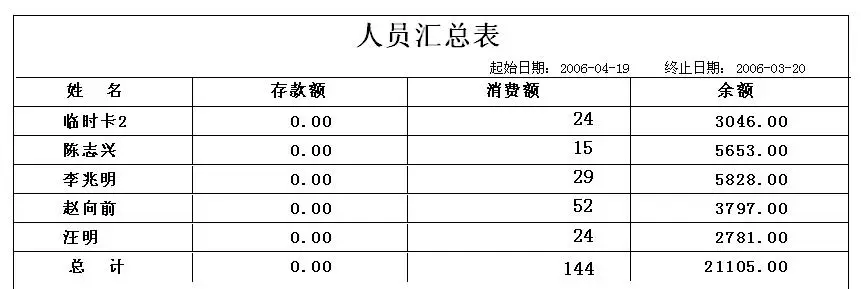

“按人汇总”报表是把查询条件范围内的每人的存款、消费和余额统计出来，最后有总计，示例如下：

POS消费终端软件说明

POS消费终端系统是一卡一脸通系统的一部分，需依附于发卡系统软件和消费系统软件使用，发卡系统软件建立持卡人档案，消费系统软件则对可队卡片进行充值、金额核对以及对消费数据的查询和统计，POS消费终端则完成没笔消费的扣款操作，同时也可查询消费记录。

POS消费主界面如下：

用户在消费终端刷卡，则显示用户的编号、卡号、姓名、照片和余额信息。收费员输入消费额，用户输入密码，确认便消费一次，并且打印自动票据。如出现误消费可以选中消费记录来执行撤销消费操作。

用户刷卡后，输入密码，操作员点击“密码修改”后，用户可以输入新密码来修改自己的消费密码。操作员可以对列表框中的消费记录进行取消和重新打印。但假如程序退出再重新登录进来，以前的消费记录不会显示了。

操作员点击“查询” 可以对所有消费记录进行查询。

操作员临时离开时，点击“临时加锁”按钮，整个界面被锁定不能操作，只有输入登录时的密码才能解开。

5.7、考勤管理子系统

5.7.1、系统概述

考勤管理系统其目的是为单位的考勤提供方便、快捷和现代化的管理，提高效率和节省人工成本。

该系统集感应式卡技术、计算机技术与自动控制技术于一体，在硬件上可以选用考勤机也可用门禁机来兼做考勤，系统根据需要可选用人力资源管理（包含组织机构、招聘管理、档案合同管理、人力分析、调动管理、培训管理、奖罚管理、绩效评估）和行政总务管理（包含图书管理、宿舍管理、物品领用、会议管理、车辆管理）以及工资系统的全部或部分模块。

5.7.2、功能特点

考勤系统功能如下：

(1)基本功能

• • • 电源指示灯，指示工作状态
    • 后备电源可以选用。
    • 不同的机型对应读某一类卡。
    • 考勤机脱机存储考勤人脸识别记录。
• 人脸识别有效，绿灯亮并有峰鸣器提示。
• 采用高级存储芯片，数据、时钟永不丢失。

(2)集中管理

• • • • 管理中心统一对各考勤点进行考勤记录采集。
• 管理中心对考勤统一分析和统计数据。
• 系统所有设置和操作，都在软件上集中完成。
  • • • 可以集中查询、打印等。

(3)脱机运行

考勤主机本身已具备存储功能，相当于一台小型电脑，在脱机情况下考勤机能把考勤人脸识别记录存储在机器上，等管理中心发送指令需要接收数据时，考勤机把自身存储的人脸识别记录传给PC电脑. 考勤管理系统其特点如下：

• 使用非接触式卡，减少了卡的磨损，方便用户使用。
• 可以任意设置班段和排班，软件设计完善，满足各种需求,无论多复杂的上班制度都能满足，自动区分节假日的加班。用迟到、早退、误工、旷工来区分不同程度的不正常考勤。报表项和每项的打印位置客户都可以自己调整。
• 工资项及计算方法，客户可以根据自己的情况设置和随时修改。
• 防雷击设计（10KV500A反应速度1-10纳秒）
• 适应市电电压波动(开关电源设计，输入范围AC180V—250V)
• 支持TCP/IP 协议、Internet管理

考勤管理系统独特之处：

• 杜绝死机(多级看门狗电路设计)
• 数据、时钟永不丢失（采用美国原装芯片）
• 只需一次排班永久有效。
• 可以与考勤、停车场、消费等系统组成真正的一脸通系统。

5.7.3、设备介绍

考勤系统设备主要有人脸识别考勤机。

人脸识别考勤机

产品图片：

• 7寸屏，双目辩真可选，人脸库2万/5万，壁挂安装
• 识别距离：<=2米
• 产品特点：阳极氧化铝设计
• 操作系统:Linux
• 摄像头：RGB单目200万摄像头
• 显示屏：7寸600*1024高清屏
• 识别模式：1：N
• 电压：DC12V/2A
• 外接接口：RJ45

产品特色

• 可设置任意多个班段和上班种类，排班灵活，一次排班可永久有效
• 软件支持任意设置班段和排班，几乎各种复杂的上班制度都能满足，自动区 分节假日的加班。用迟到、早退、误工、旷工来区分不同程度的不正常考勤
• 报表项和每项的打印位置客户可以自己调整
• 一天可设定四个时间电脑定时接收考勤机上人脸识别数据功能
• 具备Excel文件人事资料、考勤结果自动导入导出功能
• 支持TCP/IP 协议、Internet管理
• 附加功能强大（巡更、会议签到、资源管理等）
• 数据、时钟永不丢失（采用高级别芯片）
• 防雷击设计（10KV500A反应速度1-10纳秒）
• 适应市电电压波动（输入范围DC9V—30V）
• 杜绝死机（多级看门狗电路设计）
• 硬件设计高度集成，结构更简单，故障更少
• 能与其它型号门禁机或门禁考勤机在同一系统中混合使用，统一管理
• 可以与考勤、停车场、消费等系统组成“共库、互联”的一脸通系统或多信息载体混合管理系统

5.7.4、软件功能特点

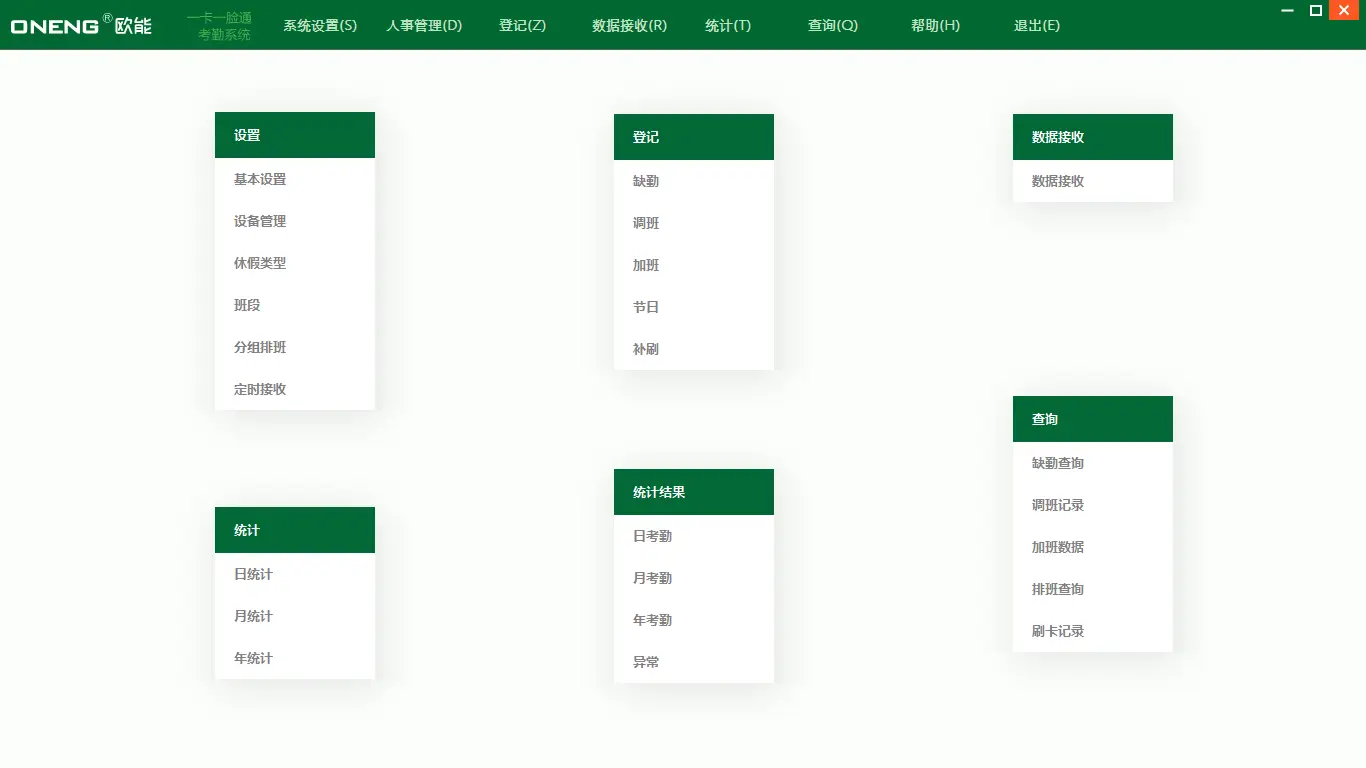

考勤软件功能强大、思路清晰、操作简便易学易懂，根据软件的使用和操作步骤分为“设置”、“登记”、“数据接收”、“统计”、“查询”五部分；

“设置”即软件启用的一次设置，以后使用过程中不须经常操作，比如休假类型、班段、分组排班等，设置好后即可永久生效。

“登记”是考勤使用过程中的请假、个别调班、加班等日常录入数据，登记都可按个人登记或按部门和考勤组批量登记。

“数据接收”是把考勤机上刷卡记录接收到电脑数据库中。

“统计”即根据设置中排好的上班制度结合登记的请假数据来查询和检查刷卡记录形成每日、每月、每年的考勤数据。

“查询”即对登记的请假等数据、刷卡原始记录和统计出来的考勤结果进行查询和打印报表。

人事档案管理方便、功能强大

人事项目几乎覆盖企业所有用到的项，还预留了两个自定义项可自行设置；

灵活的查询方式可按部门、职务、级别查询，高级查询项中可按编号、卡号、姓名来查，点击“更多条件”可对每个人事项目增加查询条件组合查询，同时所有输入查询值都支持“*”和“？”通配符；

人事资料可以自定义多种简明报表，每种报表可自定义需打印的项以供不同的部门或场合使用；简明报表的项和内容可以导出成Excel文件；同时系统可打印每人一张包含所有详细资料的档案格式报表。

简明报表的类型增加、修改和项目内容导出界面如下：

报表项目选择界面如下，还可选择纸张大小，纵向、横向和页边距，届面如下：

排班功能强大、灵活、操作方便

考勤系统支持无限个上班班段，用户可自行增加班段，根据上班制度给不同的班段选择不同的参数，班段设置界面如下：

增加的班段很多，并不是所有人都要上，而是把相同上班制度的人员分为一个考勤组，从所有班段中选择给考勤组排班即可，排班是排一个最小循环周期，一次排班后自动周而复始的循环，永久都有效，避免了同类软件中隔一段时间就须要去排班的麻烦。系统支持无限个考勤组，排班支持按1天、2天、3天……1周、2周、3周等天数不限按天循环规律，也支持按1月、2月、3月等按月循环规律，系统还针对没有规律的上班制度支持无规律模糊识别上班功能。

对于人员某天或某几天不按规律上班可登记调班记录，系统统计考核时以调班记录为优先，调班日过后又回到按正常排班规律考核。

方便的缺勤(请假)登记可按个人或按部门、考勤组群体批量登记

按个人登记时可连续登记多天或一天内的某个班段或小到小时或分钟的请假。

可设置定时自动接收考勤刷卡数据

考勤刷卡数据的接收可手动接收,也可一天内最多设定四个时间自动接收考勤刷卡数据,对于大型单位可把软件安装在服务器上无人干预自动定时接收考勤数据,操作界面如下:

完善的考勤数据查询和自定义报表

系统可对登记的缺勤、调班和加班记录进行方便的组合过滤条件查询；

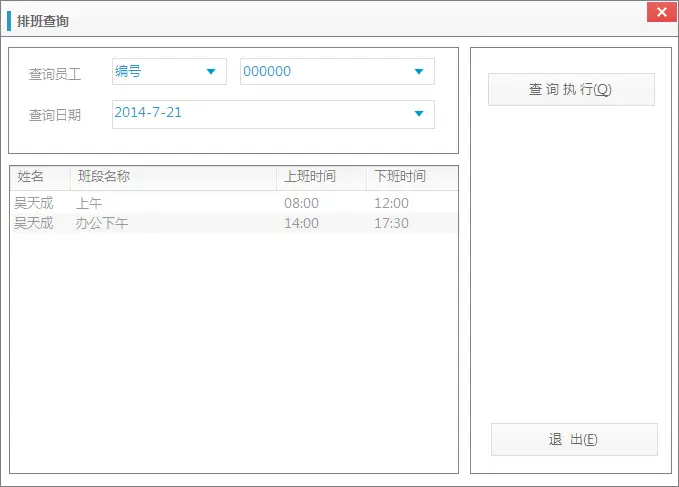

系统可方便的查询某个人某一天按排班规律轮到要上的具体班段，查询时可按编号、姓名或卡号来查询，查询界面如下：

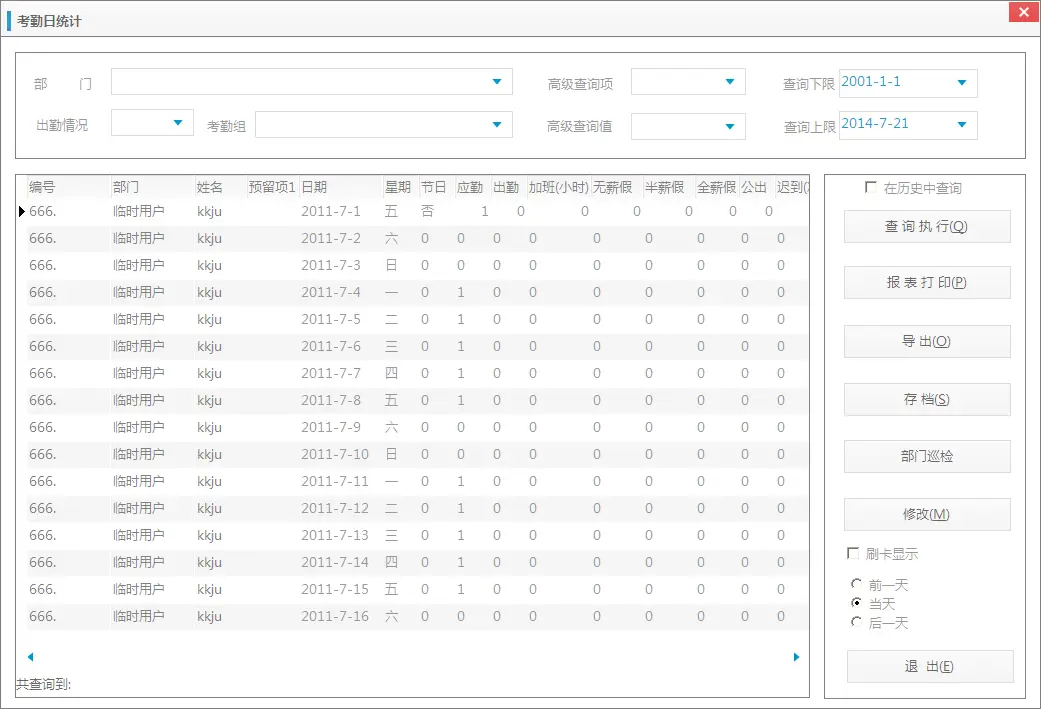

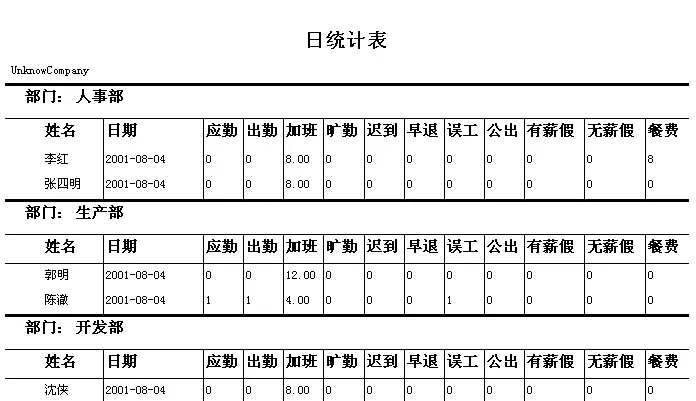

系统能查询到每天、每月、每年的考勤汇总数据，并且可自定义选择每项报表需打印的项，以日考勤查询为例界面如下：

如对某人考勤结果有疑问可勾上“刷卡显示”在下方显示当前人员当天、前一天或后一天的刷卡记录；查询界面中的“修改”按钮只有管理员级别方可操作对某些特殊情况进行修改；查询界面中点击“导出”可把考勤数据导出成Excel格式文件便于做其它灵活使用。

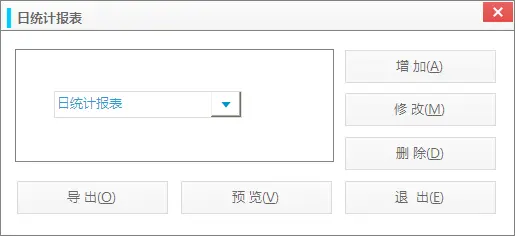

点击“报表”弹出界面如下，可自定义增加多种报表类型。

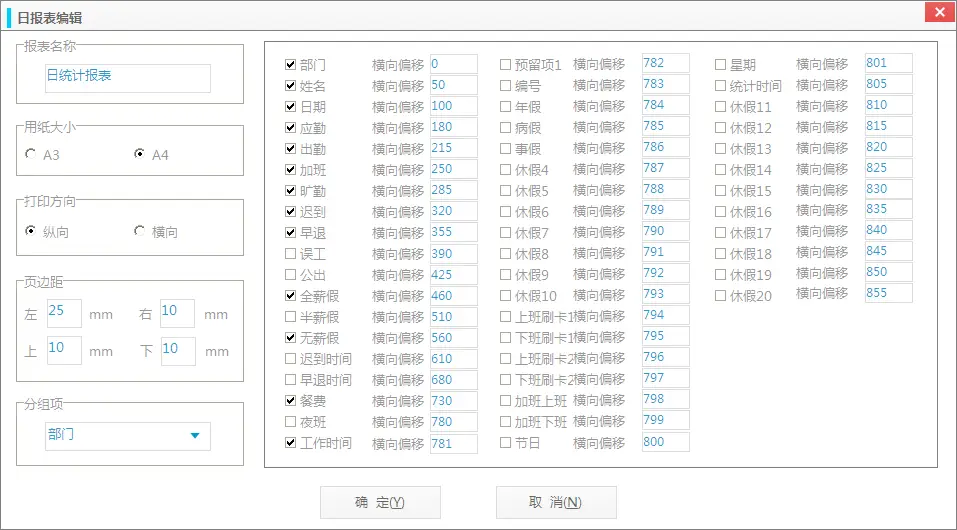

点击“新增”、“编辑”可以自定义报表类型，点击“删除”则删除下拉框中的报表类型。点击“预览”则按所选报表类型生成报表。点击“新增”或“编辑”弹出报表自定义页面如下：

其中，分组项是报表记录分组隔开的依据，例如，选择部门作为分组项则一个部门的记录连在一起，部门与部门之间的有间隔分开。横向偏移是指显示字段离报表左边的距离。报表如下：

报表中的加班是小时计；迟到、早退、误工、夜班是以次数计；应勤、出勤、旷勤、请假的单位与此人所排班段的单位一致，即班段是按天，则统计结果也是按天，比如应勤1天，如班段是按小时，比如应勤可能会是8小时。

系统对所有考勤异常情况作了汇总，提供了总异常查询界面，界面如下：

系统提供刷卡原始记录的查询和Excel导出，并且可生成阅读性强的简明报表：

可选用与考勤、消费数据一条龙处理的工资系统

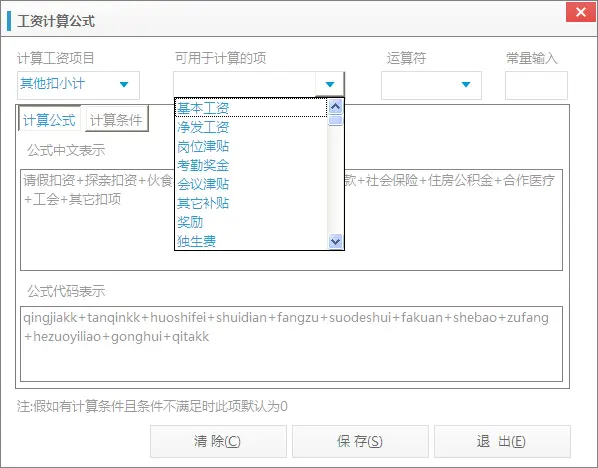

工资系统与考勤、消费数据完全一个一体数据库，自动调用考勤、消费数据来完成工资系统，工资项目则由客户根据自己实际情况自定义增加，工资的每项是输入基数(比如基本工资、奖金等)或按用户自定义的计算公式计算出来，工资项目和计算公式一次性设好即可永久有效，以后日常使用中只需调整输入基数值和把考勤结果统计出来即可自动计算出工资报表和打印工资条并可导出成Excel格式文件。计算公式设置界面如下：

5.8、电梯控制管理子系统

5.8.1、系统概述

资源(电梯门禁)管理系统是指基于现代AI、电子与信息技术，对电梯安装智能识别和控制设备，让合法人员方便、人性化使用，防止无关人员非法使用；电梯作为密闭小范围空间，是病毒传播的高危场所，电梯控制系统通过人脸、刷卡和语音识别能实现完全非接触乘梯；

资源(电梯门禁)分两种方式：一种是外置电梯控制(门禁方式)，即在电梯外进入电梯的上下呼梯键旁安装读卡设备，只有刷卡有效后才能呼梯进入，这种方式安装方便，只是简单控制呼梯按钮，不要和电梯做接口，在一层或地下室楼层安装能有效防止外来无关人员进入电梯；一种是内置电梯控制(层控方式)，即在电梯里面安装识别设备，只有合法人员，才能达到允许的楼层；

两种电梯控制方式可根据实际情况选一种或两种综合使用。

资源(电梯门禁)管理系统是一卡一脸通系统中一个子系统,可以与考勤、停车场、消费等系统组成“共库、互联”的一卡一脸通系统。

5.8.2、功能特点

• 对各种资源的使用自动化管制，具备权限才允许使用
• 时段、节假日、电梯自由组合管制
• 刷卡才能进入允许楼层
• 采用协议控制，控制灵活，设备的配置和安装与电梯层数无关
• 具备人员刷卡记录、系统管理人员登录等情况的查询、报表统计、输出等
• CPU卡/ID（EM）/IC（Mifare HID Motorola TI）识别模式可选（选择读头即可）
• 可支持刷卡、密码等多种方式
• 与对讲系统接口能方便访客乘梯
• 铁箱外壳，坚固耐用，抗破坏性强
• 杜绝死机(多级看门狗电路设计)
• 数据、时钟永不丢失（采用美国原装内置电池芯片）
• 支持TCP/IP 协议、Internet管理
• 可以与考勤、停车场、消费等系统组成“共库、互联”的一卡一脸通系统或多信息载体混合管理系统

5.8.3、系统结构

资源(电梯门禁)管理系统外置电梯(门禁方式)系统结构同门禁系统类似，刷卡有效的输出开关量信号接电梯的呼梯按钮。

资源(电梯门禁)管理系统内置电梯(层控方式)由管理电脑、电梯门禁主机、电梯协议板、对讲协议板、读卡器等组成；电梯门禁通过RS485或TCP/IP与中心电脑连接通讯，电梯门禁主机接收读卡器读出卡号判断允许楼层信息或通过对讲协议板接收对讲允许达到楼层的信息，再通过电梯协议板传递给电梯，开放允许的楼层，限制禁止的楼层，来对电梯的使用进行管理。

5.8.4、设备介绍

资源管理系统主要设备介绍：

前端识别设备 (人脸/刷卡/二维码)

外观图片	识别类型	技术参数
	IC卡	电源输入：DC12V 静态功耗：≤2W 工作温度：-20℃~60℃ 工作湿度：10%~90% 86盒安装/嵌入式安装
	IC卡	电源输入：DC12V 静态功耗：≤2W 工作温度：-20℃~60℃ 工作湿度：10%~90% 电梯专用嵌入式安装
	IC卡 二维码	电源输入：DC12V 静态功耗：≤2W 工作温度：-20℃~60℃ 工作湿度：10%~90%
	人脸 IC卡 二维码	电源：DC12V 静态功耗：≤6W 屏幕:5寸触摸 用户容量:2000 双目活体辩真 材质：铝合金

电梯门禁(层控)主机

产品图片：

产品特色：

• 防雷击设计（10KV500A反应速度1-10纳秒）
• 适应市电电压波动(开关电源设计，输入范围AC180V—250V)
• 杜绝死机(多级看门狗电路设计)
• 数据、时钟永不丢失
• 硬件设计高度集成，结构更简单，故障更少（后备电源主机一体设计等）
• 可支持人脸、二维码、CPU卡、IC等多种识别方式
• 基本上不受控制层数局限，可控制最高层99层

技术参数：

• 卡片容量：10000张卡
• 记录容量：10000笔
• 读头接口：二个ABA格式接口

二个韦根格式接口（ABA和韦根不能同时使用）

• 读头电源接口：2个DC5V 1A输出（+5V GND）

1个DC12V 1.5A 输出（+14V GND）

• 通讯接口：TCP/IP / CAN
• 通讯速度：10M/100M /9600 bps
• 输入输出：联动对讲协议接口

电梯协议控制接口

一个DC12V后备电池接口

一个DC9V-15V 1.5A电源输出接口

二个DC5V 1A电源输出接口

• 交流电压：AC180V-235V 50HZ
• 后备电池：12V7AH
• 静态功耗：≤5W
• 开锁功耗：≤15W
• 工作温度：-20℃~60℃
• 工作湿度：10%~90%
• 铁箱尺寸：35*30*15cm
• 重量：3.5kg(不含电池)

6.2kg(含电池)

电梯外置呼梯主机

产品图片：

产品特色：

• 防雷击设计（10KV500A反应速度1-10纳秒）
• 适应市电电压波动(开关电源设计，输入范围AC180V—250V)
• 32位ARM CPU
• 杜绝死机(多级看门狗电路设计)
• 硬件设计高度集成，结构更简单，故障更少（后备电源主机一体设计等）
• 控制器可直接驱动常规电锁，电锁不须另配电源
• 附加功能强大（报警、巡更等）
• 软件设计完善，千锤百炼，满足各种需求
• 支持TCP/IP 协议、Internet管理
• 中心软件布防、撤防；

产品说明：

• 可连接探头实现一防区报警输入/输出，电脑记录报警事件
• 具有关门到位检测，开锁后自动检查关门状况，超过开门延时发出警告信号
• 具备遭遇如火灾、盗窃等非常事件应对处理功能
• 特殊情况紧急按钮开门、电脑远程开门功能
• 定时开门（每天可设置两个时段将门/锁打开，在此其间无需人脸识别进出）
• 联网在线兼备巡更功能，巡更卡人脸识别后只留记录但不开门/锁
• 人员进出记录可作考勤使用
• 具备人员人脸识别出入记录、报警事件、系统管理人员登录等情况的查询、报表统计、输出等
• 读头与控制主机分体设计，符合安防要求
• 每门独立控制，不会故障株连
• 安装方便灵活，可隐蔽可外露
• 铁箱外壳，坚固耐用，抗破坏性强
• 可脱机使用，可联网管理

技术参数：

• 32位ARM CPU
• 授权容量：20000人
• 记录容量：100000笔
• 读头接口：二个
• 读头电源接口：1个DC12V 1.5A 输出（+14V GND）
• 通讯接口：TCP
• 通讯速度：10M/100M
• 输入输出：一个常开开锁（门）开关量输出

（人脸识别有效时对应门（房间）灯光等联动）

一个常闭开锁（门）开关量输出

一个开锁（门）开关量输入

一个DC12V后备电池接口

一个DC9V-15V 1.5A电源输出接口

• 交流电压：AC180V-235V 50HZ
• 后备电池：12V7AH
• 静态功耗：≤3W
• 抗静电干扰：15KV
• 开锁功耗：≤15W
• 开锁时间：1-255秒无级调节
• 工作温度：-20℃~60℃
• 工作湿度：10%~90%
• 铁箱尺寸：30*28*8cm
• 重量：3.5kg(不含电池)

6.2kg(含电池)

4、电梯语音识别

产品图片：

产品特色：

• 可配合电控控制系统使用，也可单独使用
• 无须按按键，非接触方式避免和减少病毒传播机会
• 自动识别语音指令点亮楼层

5.8.5、软件说明

系统主窗口最上方是菜单，菜单下面为快捷工具条，中间为实时监控栏，下边为扫描指示栏，右上为紧急按钮栏，右下为控制机状态栏，“通讯”是指通讯正常与否，通道背景色为绿色表示通讯正常，背景色为红色表示通讯停止；暂停按扭上面有一个监控方式的切换按扭，每点击一次，便在定点和扫描之间切换，定点则不扫描一直监控某台下位机，扫描监控则是不管下位机数据怎样，每台只取一条数据便循环到下一台机。主窗口如下：

ACS集成控制系统，含门禁、通道、车牌识别、梯控和访客联动部分，主界面如下：

系统运行之前要进行一些设置，涉及到的菜单有系统设置（包括人事设置、通道设置、操作授权）、用户（人事档案、卡片处理、使用授权）、信息下载。

卡片授权

卡片授权主要是设置每个人能进出哪些电梯及电梯的层数；可以选择按通道或按

人员设置。操作页面如下：

5.9、巡更管理子系统

5.9.1、系统概述

巡更系统其目的是对巡更人员的巡更行为进行监督和考核，保证需要巡更的地方有人按时查看，发现和解决问题。

巡更系统分为两大类：离线式巡更和在线巡更。离线巡更的优势是不需走线，较容易实现，但反映不及时，巡更的情况要等巡更后把信息导入电脑中才能查询和统计到；而在线巡更，监控中心能实时掌握巡更人员的情况，某个点超过设定的时间没有人巡查系统会报警告诉管理人员，是巡更领域的高端方案，也是许多军事等重要地方的所必需的。在线巡更和门禁、电梯控制等系统组成一卡一脸通时，已装有门禁、考勤和电梯控制的地方不需再装巡更设备，巡更人员即可在上述点直接刷卡完成巡更考核。

5.9.2、功能特点

系统基本功能及特点

• • • 在线巡更中每个巡更人员只需发一张卡，和信息钮、巡更棒相比大大降低了成本。
    • 所有门禁点可兼做在线巡更点。
    • 可和门禁系统混合组网，并使用门禁巡更软件来统一管理。
    • 能分组为每个巡更人员灵活设定巡更路线。
    • 能设定相邻巡更点之间的时间间隔。
    • 投资相对节省。
    • 最适合和其它系统组成一卡一脸通使用。
    • 监控中心和管理人员能实时了解和把握每个巡更人员和每个巡更点的情况。
    • 不同的机型对应读某一类卡。
• 刷卡有效，绿灯亮并有峰鸣器提示。
• ID或IC卡系统可选。
• 可以统计和分析每日、每月巡更人员的巡更情况，能方便的查询和统计各种异常情况。
• 在线巡更和离线巡更可选或两者结合使用。

5.9.3、设备介绍

1、在线巡更主机

产品图片：

产品特色：

• 能与门禁、考勤等主机混合组网（门禁、考勤主机可兼做巡更点）
• 可脱机存储巡更刷卡记录。
• 防雷击设计（10KV500A反应速度1-10纳秒）、防水设计
• 适应市电电压波动(开关电源设计，输入范围DC9V—30V)
• 杜绝死机(多级看门狗电路设计)
• 硬件设计高度集成，结构更简单，故障更少
• 软件设计完善，千锤百炼，满足各种需求
• 支持TCP/IP 协议、Internet管理巡更

产品说明：

• 任意配置巡更路线
• 具备巡更记录、系统管理人员登录等情况的查询、报表统计、输出等
• IC（Mifare HID Motorola TI）/ID（EM）/指纹识别模式可选（选择不同的读头或指纹示别仪即可）
• 防水设计、安装方便灵活，可隐蔽可外露
• 可脱机使用，可联网管理
• 自带后备电源

技术参数：

• 通讯接口：TCP/IP
• CPU:ARM32位
• 通讯速度：10M/100M
• 输入电压：AC220V/DC12V
• 静态功耗：≤3W
• 工作温度：-20℃~60℃
• 工作湿度：10%~90%
• 铁箱尺寸：28*28*8cm
• 重量：3.5kg(不含电池)

6.2kg(含电池)

• • 1. 读卡器

外观图片	型号	识别类型	识别距离	识别时间	数据格式	技术参数
	-GDWXX (113X82X18mm)	IC卡	3~10 (cm)	<0.1 (秒)	Weigand ABA	电源：DC12V 静态功耗：≤1W 工作温度： -20℃~60℃ 工作湿度： 10%~90% 符合86盒安装
	-HDWXX	Mifare卡	3~10 (cm)	<0.1 (秒)	Weigand ABA	电源输入： DC12V 静态功耗： ≤2W 工作温度： -20℃~60℃ 工作湿度： 10%~90% 符合86盒安装
	-F40IDXX (166X86X22mm)	人脸 密码 ID卡	0.5~2米 (开启活体<=1米)	<0.3(秒)	Weigand TCP/IP	电源：DC12V 静态功耗：≤6W 屏幕:4寸触摸 用户容量:2000 双目活体辩真 材质：铝合金 带触摸门铃信号

注：控制主机可接HID、Motorola等各种第三方标准格式读卡器。

5.9.4、软件说明

巡更路线

在左边巡更路线框中可点右键选择菜单新增或修改巡更路线。左边双击左键或用

鼠标拖动可以把巡更点排入或不排入左边选定的巡更路线，巡更的巡序是由上到下，最后一个巡点之后回到第一个巡点。每个巡点都可设置到下一巡点的间隔时间。

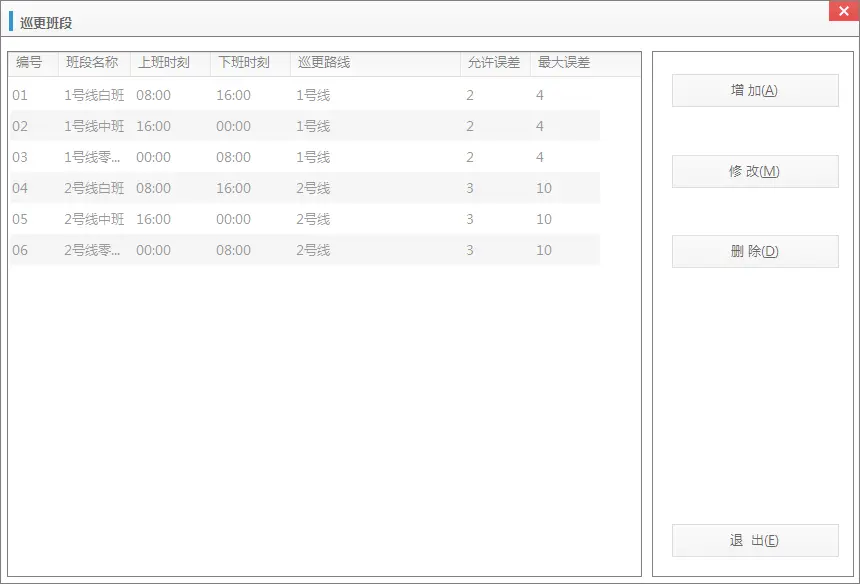

巡更班段

巡更班段设定保安巡更的时间段，每个时间段对应一条巡更路线，允许误差是保

安人员实际巡更时间与正点相差的允许值，单位为分，此误差之内视为正常巡更。最大误差是指超过这个值，则视为旷巡。假如实际巡更界于允许误差和最大误差之间，则视为巡更提前或延误。

分组排班

分组排班完成两项工作：分组和排班。在第一个子页面对所有巡更人员分组，在第二个子页面对组排班。

统计

统计是汇总数据并分析和出报表，包括日统计、月统计。统计的顺序先做日统计，一个月每天的日统计做完后便做这个月的月统计。各个统计可以重复做，后一次的统计会覆盖前一次的统计结果。

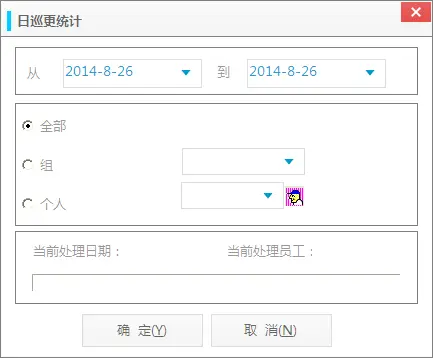

日统计

对巡更数据进行统计，可以选择人员和日期范围，假如重复统计会自动覆盖以前

的统计结果。日统计中的异常如巡更提前，延误或旷巡能在异常表中查询到。

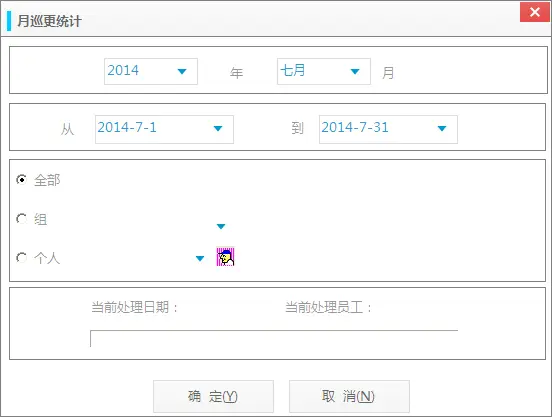

月统计

月统计操作类似于日统计的操作。月统计是把此月的每天日统计累加。应该先把每天的日统计做完再来做月统计。

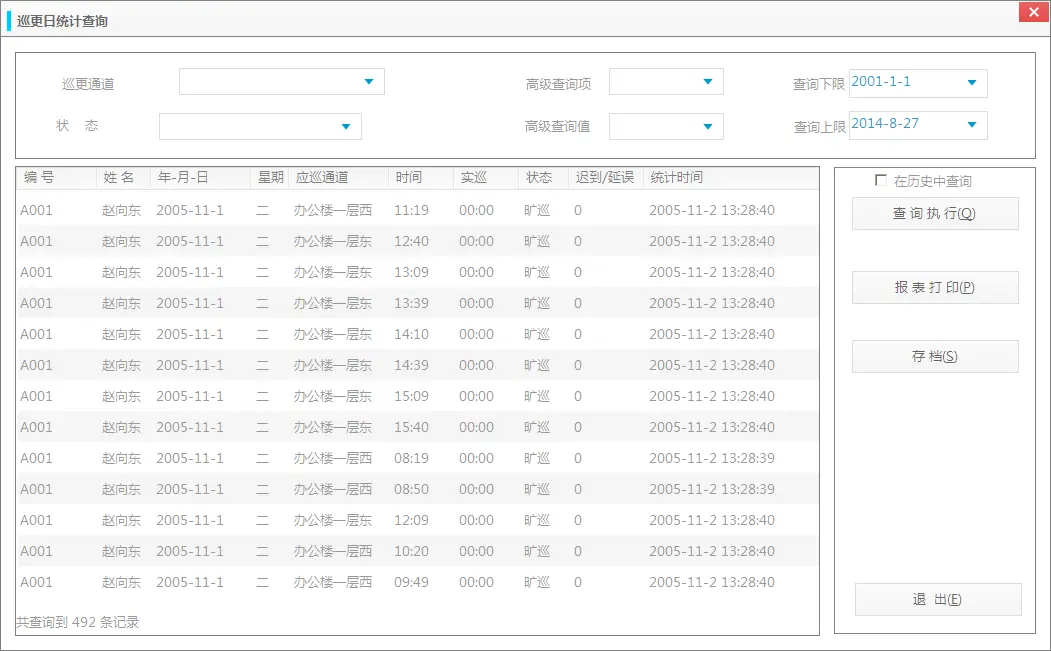

巡更查询

• 1. 日巡更

此页面主要完成日巡更的查询，报表可自定义。

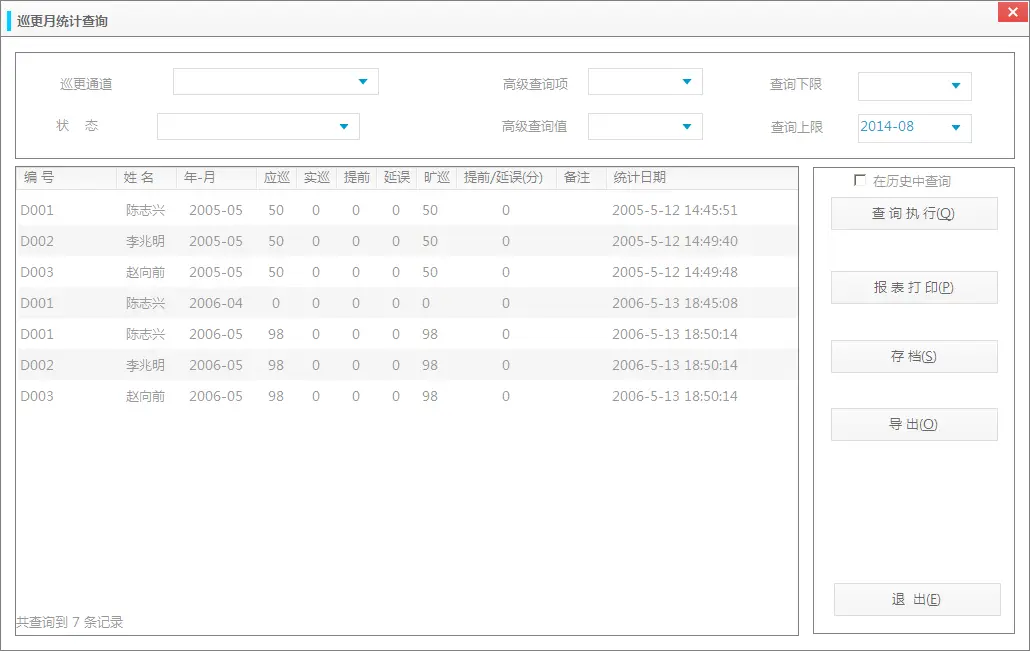

• 1. 月巡更

月巡更操作类似于日考勤。

• 1. 异常查询

异常查询是查询日统计过程中巡更人员巡更时提前、延误或旷巡的记录。

5.10、会议签到子系统

5.10.1、系统概述

会议签到系统是指基于现代电子与信息技术，在会场入口或会场前台安装智能卡电子自动识别系统或指纹生物识别器，对参会人员身份进行判断、记录并实时显示人员到会情况的智能化管理系统, 其目的是为了有效的拒绝无关人员进入会场，对参会人员出席情况进行考核和统计。

会议签到系统是一卡一脸通系统中一个子系统,可以与考勤、停车场、消费等系统组成“共库、互联”的一卡一脸通系统或多信息载体混合管理系统。

会议签到系统分为固定签到方式和移动签到方式，固定签到方式即在会场入口固定安装读卡器专用于签到或者利用会议室门禁读卡器来兼作签到，此种方式适合单位固定会议室情况；移动会议签到方式则由台式电脑或笔记本通过RS232连接读写卡器放在桌面读卡签到，此种适合租借会议室等情况。

5.10.2、功能特点

系统功能

• 在会议室门口安装会议签到机并连接到会议室多媒体电脑，电脑显示屏上和投影仪上会实时显示人员到会情况
• 办公室门口的门禁机可兼做会议签到机
• 具备新开会议登记、参会人员设置以及自动/手动排座等功能
• 参会人员刷卡入场时实时显示
• 可管制到只有参会人员方可刷卡进入会议室，对会议室具有预定使用的管理功能，防止了会议室的使用冲突和进错会议室的情况
• IC（Mifare）/ID（EM）/指纹识别模式可选.

系统特点

• 能与其它型号门禁机或门禁考勤机在同一系统中混合使用，统一管理
• 适应市电电压波动（输入范围DC9V—30V）
• 杜绝死机（多级看门狗电路设计）
• 数据、时钟永不丢失（采用美国原装内置电池芯片）
• 支持TCP/IP 协议、Internet管理
• 可以与考勤、停车场、消费等系统组成“共库、互联”的一卡一脸通系统或多信息载体混合管理系统

5.10.3、设备介绍

会议签到系统主要设备介绍：

• • • • 1. 读卡器

外观图片	型号	识别类型	识别距离	识别时间	数据格式	技术参数
	-MPBXX	Mifare卡	3~10 (cm)	<0.1 (秒)	Weigand ABA	电源输入： DC12V 静态功耗： ≤2W 工作温度： -20℃~60℃ 工作湿度： 10%~90% 符合86盒安装
	-F40IDXX (166X86X22mm)	人脸 密码 ID卡	0.5~2米 (开启活体<=1米)	<0.3(秒)	Weigand TCP/IP	电源：DC12V 静态功耗：≤6W 屏幕:4寸触摸 用户容量:2000 双目活体辩真 材质：铝合金 带触摸门铃信号

注：控制主机可接HID、Motorola等各种第三方标准格式读卡器。

2、会议签到主机

产品图片：

产品特色：

• 防雷击设计（10KV500A反应速度1-10纳秒）
• 适应市电电压波动(开关电源设计，输入范围AC180V—250V)
• 32位ARM CPU
• 杜绝死机(多级看门狗电路设计)
• 硬件设计高度集成，结构更简单，故障更少（后备电源主机一体设计等）
• 控制器可直接驱动常规电锁，电锁不须另配电源
• 附加功能强大（报警、巡更等）
• 软件设计完善，千锤百炼，满足各种需求
• 支持TCP/IP 协议、Internet管理
• 中心软件布防、撤防；

产品说明：

• 单日6时段、周日、周六、周六下午、30个自定义节假日、通道自由组合进出管制
• 可连接探头实现一防区报警输入/输出，电脑记录报警事件
• 具有关门到位检测，开锁后自动检查关门状况，超过开门延时发出警告信号
• 具备遭遇如火灾、盗窃等非常事件应对处理功能
• 特殊情况紧急按钮开门、电脑远程开门功能
• 定时开门（每天可设置两个时段将门/锁打开，在此其间无需人脸识别进出）
• 联网在线兼备巡更功能，巡更卡人脸识别后只留记录但不开门/锁
• 人员进出记录可作考勤使用
• 单向/双向开门可选，可同时连接1个进门读头，1个出门读头和1个出门按钮
• 具备人员人脸识别出入记录、报警事件、系统管理人员登录等情况的查询、报表统计、输出等
• 读头与控制主机分体设计，符合安防要求
• 每门独立控制，不会故障株连
• 安装方便灵活，可隐蔽可外露
• 铁箱外壳，坚固耐用，抗破坏性强
• 可脱机使用，可联网管理

技术参数：

• 32位ARM CPU
• 授权容量：20000人
• 记录容量：100000笔
• 读头接口：二个
• 读头电源接口：1个DC12V 1.5A 输出（+14V GND）
• 通讯接口：TCP
• 通讯速度：10M/100M
• 输入输出：一个常开开锁（门）开关量输出

（人脸识别有效时对应门（房间）灯光等联动）

一个常闭开锁（门）开关量输出

一个开锁（门）开关量输入

一个联动（报警）开关量输入

一个DC12V后备电池接口

一个DC9V-15V 1.5A电源输出接口

• 交流电压：AC180V-235V 50HZ
• 后备电池：12V7AH
• 静态功耗：≤3W
• 抗静电干扰：15KV
• 开锁功耗：≤15W
• 开锁时间：0.5-12秒无级调节
• 工作温度：-20℃~60℃
• 工作湿度：10%~90%
• 铁箱尺寸：30*28*8cm
• 重量：3.5kg(不含电池)

6.2kg(含电池)

3、移动会议签到读写卡器

产品外观	型号	读卡类型	读卡距离	技术参数
	-MRWXX 可读写 可充值	Mifare 1卡	4~10(cm)	通讯接口：USB 通讯速度：9600 bps 电源输入：DC5V 静态功耗：≤1W 工作温度：-20℃~60℃ 工作湿度：10%~90% 尺寸：130*100*30mm

5.10.4、软件说明

会议签到系统完成、会议登记、会议安排、人员排座、会议出席统计等，系统配合门禁的功能，具备会议室使用控制管理功能，只有安排了会议的人员方可刷卡正常进入会议室，有效防止了会议的冲突和进错会议室的情况，其实时到会情况显示界面如下：

5.11、全视频智能车位引导寻车系统

5.11.1、系统概述

全视频智能车位引导寻车系统其目的是为了实现停车时指引车辆快速找到空位，离场时快速找到车辆，为停车流程带来方便、快捷和现代化的体验，提高停车场的效率和形象。

该系统集计算机网络、LED技术、视频监控、车牌识别与处理及自动控制技术于一体，通过在车场的每个停车位上前方安装TCP网络摄像头，对停车位的空位信息或车牌信息实时抓拍，有车亮红灯，无车亮绿灯，同时信息通过网线传输给后台服务器，后台服务器把停车或离开时间、车牌号码、车位号等保存进入数据库。

服务器在接收到各TCP网络摄像头信息后，进行数据处理，并将空车位数更新数据通过TCP网络，下发给与此车位相关的LED车位诱导屏，更改空位数量，从而实现车位引导功能。

当车主离场时，通过安装在车场入口处的寻车查询终端输入自己汽车的全部或部分车牌信息，系统会找到与之匹配最准确的车辆信息，车主确认后系统会显示所停车位号和电子地图，地图上会标明车辆所停放的位置，从而引导车主取车。

5.11.2、功能特点

本系统基本功能模块如下：

1、视频抓拍录像功能

每个车位安装一个100万像素TCP网络摄像头,为车牌识别和判断提供信息源，同时中心可随时调用某个车位的实时视频察看。

2、车牌自动识别功能

停车时系统自动识别出车牌，保存在服务器数据中，并触发服务器完成相关控

制功能。

3、车位指示功能

车位指示灯和车位摄像头设计在一起，便于安装和美观，有车停放，亮红灯，车位空时亮绿灯。

1. LED屏引导功能

在每个叉路口安装单向、双向或三向LED屏，指示各方向剩余车位，以便车主能尽快进入车少的区域和停车；在总入口有总的空位屏显示各层空位情况。

1. 反向寻车功能

在停车场入口触摸查询终端，司机输入自己全部或部分车牌，系统即可自动找到车辆位置，并通过电子地图直观显示出来，以便司机尽快找到自己所停车辆。

1. 手机寻车功能(可选)

安装手机寻车APP,司机可通过自己的手机查询到车辆所停位置，为停车

场带来更方便和现代化的体验。

1. 自助缴费和中央收费功能（可选）

针对于大型商业停车场，可设自助缴费终端或人工的中央收费点，司机离场前先缴费，在设定的时间范围内(比如15分钟)，道闸自动放行，出口不再设任何阻拦，大大提高车场的通行效率，避免出口排队收费造成堵塞的情况。

1. 车牌显示屏功能（可选）

在每个车位或固定车位安装车牌显示屏,显示固定车牌信息，如所停车辆与固定车牌信息不符，系统中心和现场语音提示警告。

全视频智能车牌识别停车场系统特色：

1、和车牌识别停车场管理系统共平台，数据互通；寻车时可直接缴费；

2、本系统架构简单这有效地降低了系统的施工难度和架构成本。具有距离远、稳定性高等特点，有效的保证了系统的可靠性和大覆盖范围。用普通网络交换机替代传统的节点控制器和中央控制器，提高系统的稳定性，减少系统的故障点, 同时降低客户硬件成本。

3、车牌识别摄像机采用双网口的网络通讯模式，部署一条网线可以带15个车牌识别摄像机，比传统的网络摄像机（传统的每网络摄像机需要一条网线接到交换机）节省大量网线、节省布线人工成本，布线更美观，故障易查找；

4、摄像机前端集成目前最先进的视频检测算法，车牌识别可靠性高、车辆检测率行业领先，支持多车位同时识别（130万2车位，300万3车位，2*300万6车位），支持无车牌识别；

5、摄像机自带RS485功能，使得LED车辆显示屏可以就近接入最近的车牌识别摄像机，节省线材，以及布线成本。

6、采用TCP/IP的组网结构，在保障数据传输速度和安全性的基础上，极大的方便了设备安装布线。同时各部件均为模块化设计，某一设备的变动不会影响到其他设备的正常工作。这种组网结构在后期产品部署位置发生变动的时候，可以体现巨大的优势，只需要将部署到新位置的产品接入到已部署好的局域网内即可实现正常工作，方便快捷。

5.11.3、系统结构

视频车位引导寻车系统，由计算机、TCP网络(视频控制器等)、视频摄像头、电源、线材、走线桥架等组成。

5.11.4、工作流程

入口进场

车位摄像头抓拍车牌

保存入场信息

按引导屏尽快找到车位停车

视频自动识别车牌

更新总引导屏空位数量

车位指示灯变红

更新相关叉路口引导屏

空位数减1

。。。停车中。。。

自助缴费或中央收费

自助终端或手机寻车

车驶离车位

车位摄像头感知空位离车位

更新总引导屏空位数量

车位指示灯变绿

是

是否已交费

否

车辆进场

保存记录离场信息

出口识别车牌

更新相关叉路口引导屏

空位数加1

交费

5.11.5、设备介绍

系统主要设备及技术指标：

1. TCP车位检测摄像灯光指示一体机

技术参数

• • H.264视频压缩标准
  • DC12V~24V
  • 支持变码率，在设定视频图像质量的同时，也可限定视频图像的压缩码流
  • 视频码率50Kbps-8Mbps连续可调，帧率1-30 (1-25)连续可调
  • TCP/IP通讯接口
  • 10/100M以太网接口支持
  • 高清200万像素
  • 红绿两色灯光指示

1. LED车位引导屏

LED车位引导屏根据叉路口的情况分为单向引导屏、双向引导屏和三向引导屏，屏的面板可根据具体项目设计和定做。

技术参数：

• • • • 工作电压AC220V;
      • 功率：25W单向、20W双向、75W三向
      • 通讯接口 ：485
      • 规格尺寸：单向 927*190*68、双向 1280*190*68、三向1700*190*68
      • 材质：豪华冷轧钢板烤漆、钢化玻璃面板

1. 室外总空位引导屏

室外总空位引导屏根据客户需求定做。

技术参数：

• • • • 工作电压AC220V;
      • 功率：120W单层
      • 通讯接口 ：RS485
      • 亮度级别:1080mcd
      • 规格尺寸：根据客户需求定制
      • 材质：豪华冷轧钢板烤漆、钢化玻璃面板

1. 视频控制器等网络设备

负责TCP网络组网通畅。

1. 寻车查询终端

寻车查询终端，可根据需要定做其他外形；

手机寻车 自助寻车

5.11.6、软件说明

主界面

寻车界面：

车位状态：

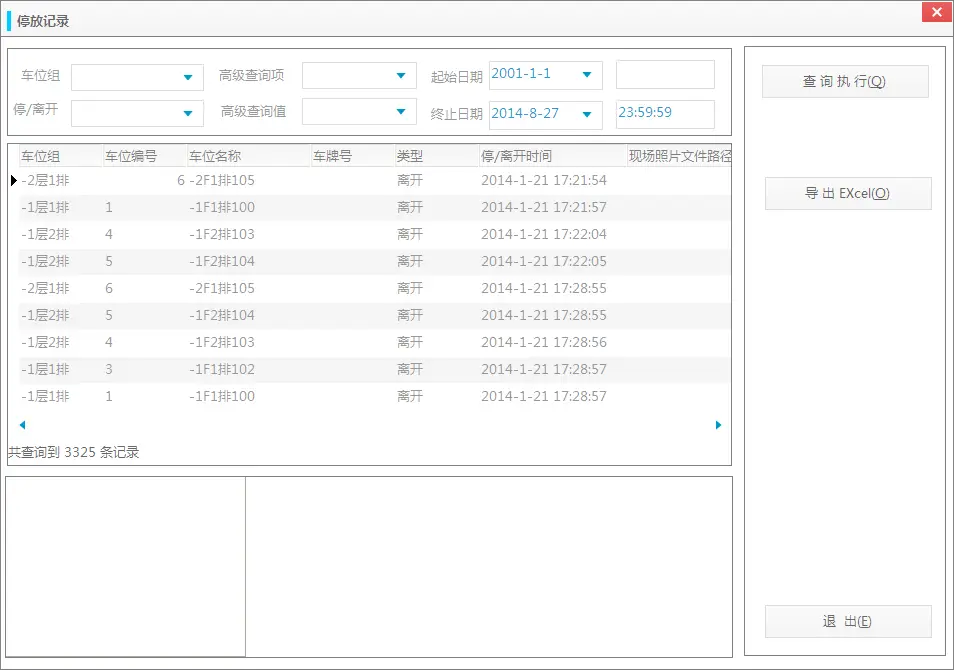

停放记录：

5.12、图书管理/资料借阅子系统

5.12.1、系统概述

图书管理系统是建立在先进的计算机技术、条码识别技术及非接触式IC卡技术之上，为图书借阅提供方便、高效的管理。每位读者发放一张非接触式IC卡，来标识读者身份，书本则用条码来标识，分别用读卡器和条码阅读器来识别读者和书本。管理人员办理借阅或归还手续均不需手动输入，极大的提高了效率。

图书管理系统同时也适用于资料等借阅，资料可贴条码来标识便于快速办理借阅和归还，也可不贴条码手动输入编号来办理借阅和归还。

5.12.2、系统基本功能及特点

图书管理/资料借阅系统功能如下：

• • • 方便的图书/资料入库登记。
    • 持卡人用卡来标识身份办理借书手续。
    • 可以随时扩展借阅窗口。
    • 系统对图书借出情况自动管理。
    • 自动计算过期未还的罚金。
    • 各种统计查询及报表。
    • 强大的软件功能。

图书管理/资料借阅系统其特点如下：

• 强大的软件功能。
• 能随时扩展一卡一脸通其它系统。
• IC（Mifare HID Motorola TI）/ ID（EM）/指纹识别模式可选
• 还书不一定需本人归还，只需识别书本条码便自动归还。

5.12.3、系统工作流程

流程图如下：

修改软件登录密码

初始基本设置

登记读者档案

图书/资料入库

办理借阅手续

换卡/挂失/解挂等

查询、统计

打印报表

备份或清理数据

发卡

管理人员

延期收取罚金

遗失处理

读者进入图书馆

是否有书要还

交罚金、赔偿金

是否过期、丢失

进入馆内查

找想借的书

还书处还书

借书处办理借阅手续

出图书馆

Y

Y

N

N

5.12.4、设备介绍

图书管理/资料借阅系统主要设备介绍：

1、读卡器

产品外观	型号	读卡类型	读卡距离	技术参数
	-MRWXX	Mifare 1卡	4~10(cm)	通讯接口：USB 通讯速度：9600 bps 电源输入：DC9V 静态功耗：≤3W 工作温度：-20℃~60℃ 工作湿度：10%~90% 尺寸：130*100*30mm

2、管理电脑

一般常用PC电脑。奔腾100MHZ或以上处理器，128M或以上内存。

3、条码打印机

可选用市面上常用的条码打印机，一般现有图书馆都已具备此设备。标准品可

自购。

4、条码阅读器

可选用市面上常用的条码阅读器，一般现有图书馆都已具备此设备。标准品可自购。

5.12.6、软件说明

图书管理系统中包含图书类别设置、出版社设置、图书登记、读者种类、借阅天数设置，罚款设置，统计查询、报表打印等功能。系统主界面如下：

借阅界面如下：

持卡人读卡后，即会调出此人的资料，及已借书情况，在书籍信息中输入书的编号或用条码识别器读出书的编号，便可办理借阅。

5.13、能源管理子系统

5.13.1、系统概述

能源管理系统是指基于现代电子与信息技术，利用智能卡技术对能源(水、电等)的使用进行有效控制的智能管理系统，既方便了用户对能源的使用又有效防止了能源浪费。

能源管理系统是一卡一脸通系统中一个子系统，本方案中水控分为淋浴水控和饮水水控，有脱机方式、485或WIFI、TCP联网方式等。

电控分为电动宿舍用电管理或洗衣机电控和烘干机电控等，实现自助洗衣和烘干，有脱机方式、485或WIFI、TCP联网方式等。

水控系统考虑到用水地方环境潮湿不便布通讯线，通讯效果也不好，大部分水控系统建议采用脱机型水控系统。

联网方式能源控制设备，可选支持二维码扫码支付。

能源系统，与餐厅的消费系统有机结合，统一充值和划款，并且能统一对帐。

5.13.2、功能特点

• 有效而节约地使用能源(用水、用电)
• 可以设定每个点不同的收费金额
• 可以设定每个点不同的能源输出时间
• 用水单位时间计费，加配流量阀可按流量计费
• 电控可按时间或接脉冲电表按电量计费
• 水控有分体和一体水控机可选
• 可脱机或联网使用，安装维护简便

5.13.3、系统结构

水、电控均支持脱机和联网方式，联网结构如下：

水控一体机脱机结构如下：

5.13.4、设备介绍

水控机/电控机(脱机或485通讯)

产品图片：

产品特色：

• 脱机或联网使用
• 按流量、电量或时间计费
• 从卡上实时扣款
• 卡片移开或卡上金额不足时则自动停止输出
• 配流量计或脉冲点边、水控阀或继电器、电源等一同使用
• 卡片在中心统一充值
• 防水设计
• 卡片在侧面插入
• 可选脱机或联网

水控机/电控机(脱机、CAN、TCP或WIFI通讯)

产品图片：

产品特色：

1、一台水控机支持多张用户卡或者指定用户卡等多种使用权限功能（参照消费系统的限制机器号）。

2、防水、防潮、防蒸汽、抗强磁干扰设计，双重防水处理。

3、卡槽设计，方便插卡，将卡片插入在水控机卡槽内并出水，根据用水时间长短采取计时收费或根据用水的流量大小采用计量收费，按照扣费最小单位依次扣除消费金额，若卡上余额不足，则自动关闭阀门；余额不足报警功能。

4、日限时、日限量功能，日免费用水量、用时设定，超出后按标准费率扣费的功能。（可定制限制功能）

5、用水时段设置，可设置允许用水时间段，其他时间不允许用水。

6、具备9种卡类型折扣功能，不同卡类型享受不同折扣用水。

7、脱机使用,也可联机通信，与计算机连接，挂失操作更加容易操作，可通信获取终端消费明细。

8、支持数据库金额读取，联机状态判断数据库余额，脱机状态判断消费卡钱包，数据准确性超高精度。

9、多种通讯方式可选。

技术参数：

• 工作电压： 12V 1A
• 感应距离：3-5CM
• 功率：动态小于2W
• 读卡速度：0.3秒
• 读卡类型：非接触式M1卡（可定制CPU卡）
• 环境湿度：10%-90%
• 温度环境：0℃-80℃
• 卡内金额：100万
• 开卡用户数量：100万
• 脱机存储容量：10万
• 显示屏：中文彩屏，1.77寸，分辨率128 * 160
• 整机重量：约1KG
• 消费方式：实时扣费、预扣费、计次消费
• 消费模式：计时模式、脉冲计量模式
• 供电模式：支持集中供电或单独供电。

自助洗衣控制(脱机或联网)

产品图片：

产品特色：

• 设备静音，运转噪音低，平衡降噪，智能洗衣不摇晃，不打扰用户休息；
•
  低洗高漂，洗涤更高效，低水位洗涤，提高洗涤剂的浓度，有助洗净义务；高水位漂洗，有利于漂洗干净洗涤剂，衣物更干净；
•
  强弱电分离，安全有保障，功率低，合理用电，无需担心电路过载；
•
  量衣进水，智能节能，根据衣物多少，注入适合的水量，节能环保；
• 整机达到工业级产品的要求，性能稳定可靠，安装便捷，控制器和洗衣机整体3C认证
• 网络通讯：支持TCP/IP、WIFI、CAN、4G物联网等通讯
• 刷卡类型：标准支持IC卡，可扩展/定制（ID卡、社保卡等等）

5.13.5、软件说明

水控系统与消费系统结合使用，其水控价格设置界面如下：

5.14、物品领用子系统

5.14.1、系统概述

物品领用系统是建立在先进的计算机技术和非接触式IC卡技术之上，为企事业单位的工作服、工具、耗材、劳保用品等提供入库、刷卡领用、以及物品和领用明细的查询统计等的管理。有效提高物品领用效率，同时充分发挥智能IC卡一卡一脸通的功用。

5.14.2、系统基本功能及特点

物品领用系统功能如下：

• • • 方便的物品入库。
    • 实时库存物品数量查询。
    • 刷卡快速识别到人，登记所领物品。
    • 物品领走，库存数量自动变更。
    • 库存数量可在中心或其它终端电脑查询。
    • 各种统计查询及报表。

物品领用其特点如下：

• 能随时扩展一卡一脸通其它系统。
• IC（Mifare HID Motorola TI）/ ID（EM）/指纹识别模式可选。
• 可根据某些特殊物品领用场合修改和增加软件功能模块。

5.14.3、设备介绍

1、读卡器

产品外观	型号	读卡类型	读卡距离	技术参数
	-MRWXX	Mifare 1卡	4~10(cm)	通讯接口：USB 通讯速度：9600 bps 电源输入：DC9V 静态功耗：≤3W 工作温度：-20℃~60℃ 工作湿度：10%~90%

2、管理电脑

一般常用PC电脑。奔腾100MHZ或以上处理器，128M或以上内存。

5.14.4、软件说明

图物品领用包含物品种类设置、物品入库、物品领用、领用查询、库存查询等模块。

物品种类设置界面如下：

物品入库界面如下：

物品领用情况查询界面如下：

物品库存查询界面如下：

5.15、宿舍一体智能门锁子系统

5.15.1、系统概述

宿舍一体智能门锁子系统，基于现代电子与信息技术，利用生物识别技术、智能卡技术以及物联网通讯技术，结合宿舍楼栋大门门禁或人行通道闸机系统，以及宿舍管理软件对企业或校园的宿舍门进行联网管理，实现对宿舍分配入住、查寝、异常提示报警等，可选扩展微信或短信推送班主任等相关人员。

5.15.2、功能特点

• 物联网低功耗无线通讯，通讯距离远(>=200米)，通讯稳定；
• 联网下发人员权限和获取人员开门记录；
• 电池供电不需布线；
• 刷卡、密码等开门方式，可选支持指纹；
• 支持钥匙应急开门；

5.15.3、系统结构

系统支持内网或外网部署，一个无线网关可带30台左右智能门锁，通讯距离可达200米以上。

5.15.4、设备介绍

无线门锁

产品图片：

技术参数：

• *开门方式：远程、密码、M1感应卡、钥匙；
• *材质：太空铝外壳，高档玻璃面板；
• *突发断网仍可正常使用;
• *在线下发密码卡片、删除密码卡片、更新密码卡片有效时间，实时冻结密码卡片
• *可离线下发单次密码，限时密码，临时无网情况下不影响使用。
• *在线监控门锁的开关状态和门锁的电池状态，方便门锁管理者监管电量。
• *在线控制所有门锁的开启和关闭，可远程设置常开帮助处理紧急事件。
• *管理者可在线查看门锁开门记录和门锁里的卡片信息
• *实时记录开门信息（密码、卡号、开门时间、房号），方便管理者对门锁进行实时监控。
• *采用lora通讯技术，通讯距离至少200米以上，一个基站最大可带30把门锁，门锁与基站采用点对点通讯，通讯稳定不掉线
• *电池供电，可外接应急电源，低压报警提示
• *密码卡片非法开门报警提示。
• *键盘类型：12键全触摸键盘输入
• *密码数量：最多可设20个开门固定密码，单次密码与限时密码不受限制
• *虚位密码：可在密码前后加入任意数字，防止窥视
• *自动锁定：连续输入5次错误密码后，锁定系统2分钟
• *卡片类型：Mifare感应卡、CPU卡、身份证
• *卡片数量：最多200张用户卡片，10张管理员卡
• *读卡距离：>25mm
• *刷卡响应时间:＜1s
• *无线唤醒间隔:4s
• *无线通信距离:门锁与基站通信距离可达200M以上
• *工作电压:6.0V（4节碱性电池）
• *USB供电电压:5.0V
• *静态功耗:＜50uA
• *唤醒功耗:＜1mA
• *无线接收功耗:＜30mA
• *无线发射功耗:＜60mA
• *电池寿命:10-12个月（4节5#正品碱性电池）
• *低电压提示:≤4.8V
• *工作温度:-20℃—70℃
• *工作湿度:≤80%

5.15.5、软件说明

宿舍管理

宿舍管理有楼栋的登记、房间批量登记、宿舍分配和每个人和每个房的搬入搬出记录查询；宿舍分配有按人分和按宿舍分两种方式。

门禁子系统软件主界面如下：

进出查询

进出查询主要查询人员进出记录，最上方为查询条件，能很方便的按编号、姓名、卡号和进出时间范围来查询出入情况。

5.16、人力资源管理系统

人力资源管理软件主界面如下：

档案管理

• 可选配二代身份证识别仪自动读取录入人员档案信息；
• 档案几乎涵盖所有常用项，同时客户还灵活自定义项；
• 系统对员工档案提供各种条件的组合查询；
• 档案报表分简明清单报表(一人一行)可行选择所需人事项并可导出和详细档案报表(一人一张A4纸大小档案存档)；
• 可单个发卡或批量连续发卡；
• 对卡片进行挂失、解挂和换卡等操作；
• 人员离职可选择保留档案或彻底删除档案；
• 档案可录入照片，照片可在系统的门禁、图书借阅、物品领用、会议签到等子系统中自动显示更方便直观有助于身份验证。

合同管理

• 合同界面系统自动搜索前后10天合同到期人员，可搜索任何时段开始和到期的合同信息；
• 系统保留每人每阶段合同签订情况；
• 系统区分试用合同、正式合同、保密合同等多种类型合同；
• 系统保存合同源文件路径，可在系统中自动调出并打开合同原件；

人力分析

• 系统支持按学历、性别、籍贯等多种分析数据，同时以比例数值和饼状图形形象显示；
• 系统支持对整个单位的人力分析和具体到某个部门的人力分析；

调动管理

• 系统可对人员的部门、级别、职务、考勤组等项进行变更和调动；
• 系统记录每次调动情况和操作人员；
• 系统记录调动生效日期，对于考勤组的调动则会自动影响反应到考勤系统的考勤排班和统计中；
• 调动同时会显示人员调动历史记录、培训记录和奖罚记录作为参考；

调动管理操作界面如下：

培训管理

• 根据企业和部门不同时期（年度/季度/月份）以及临时培训需求，制订培训计划；
• 用户可以对不同的培训类型进行不同的管理，如：岗位培训、入职培训、内部培训、外部培训和海外培训等；
• 可以自行设定常用课程、培训机构和讲师；
• 每次培训计划可以对受训人员、讲师、课程和机构进行指定；
• 参加培训人员通过刷卡签到进行考核是否出席和迟到与否；
• 所有的培训经历和考核分数都将作为历史被保留，便于查询检索；

奖罚管理

• 系统自行设置奖罚类别以及奖罚金额；
• 奖罚记录自动进入工资管理系统中用于工资计算；
• 奖罚记录影响员工的绩效评估；

5.17、B/S平台查询子系统

具备C/S和B/S结合平台，两个平台共用一个数据库，C/S平台具备硬件管理和软件应用的所有功能，B/S平台是针对于大型一卡一脸通场合，在C/S平台上非常有效、非常方便的补充。

用户通过浏览器可查询相关数据信息，C/S的结构所产生的数据在B/S中能实时查询得到。

第六章 附 录

附一、 品牌介绍

是一家以科技为核心驱动的软、硬件一体化高科技企业。

20年的专业度，形成含门禁、停车、人行通道、访客、电梯控制、消费、考勤、会议签到等40+子系统模块的专业、齐全、领先的共库互联“一库一云一卡一脸通”系统；以高可靠、高安全的硬件和简明、高效的软件广泛应用于诸多特种领域(部队、军工、监狱、金融、机场、管廊等)和民用领域(企事业单位、智能大厦、智慧小区、智慧校园、智慧园区、智慧医院等)。

针对不同领域多样性的需求，均能以强大的产品线为依托，为用户提供统一数据库，统一平台的高效，无冗余的共库互联系统，为系统的使用、扩容、扩展均提供强有力保障，也是核心竞争力所在。

以专业、齐全的产品作为后盾，极大的赋能我们的合作伙伴，避免了不同的项目需求频繁寻找供应商的烦恼，也直接赋能我们的合作伙伴可以承接更宽广的各领域的项目，综合项目不再拆分！并且实现真正共库互联。

附二、 竞争优势

专业、可靠国际品质

拥有自己的核心技术和知识产权，20年的行业沉淀和专业度，炼就了稳定、可靠的国际品质，并有英文版软硬件系统出口国外。

一库一平台下齐全子系统

共库互联“一库一云一卡一脸通”系统拥有的门禁、停车、通道、访客、梯控、消费、考勤等40+系统，无论用户1+X怎样任意选用，均为用户提供整个平台数据库和一个统一的管理中心，不但极大的减少数据冗余和避免了人员发卡/资料录入的重复劳动，更重要的是为系统的使用、维护、对外接口提供了一致性和便利性以及扩容、扩展的无缝无忧；

在大型综合项目中，需求越多，越综合，齐全子系统更具备竞争力、独特性；子系统齐全也极大的赋能我们的合作伙伴，避免了不同的项目需求频繁寻找供应商的烦恼；以作为产品后盾，可投入全部时间和精力用于市场的开拓；

齐全子系统使得的系统能宽广的满足各领域各有偏重的需求，企业厂矿、机关事业、部队监狱、智能大厦、智慧社区、智慧医院、智慧园区、智慧校园等各领域的案例应用就是最好的证明，也直接赋能我们的合作伙伴可以承接更宽广的各领域的项目，综合项目不再拆分！实现真正共库互联。

一库一云，安全和便利有机统一

共库互联“一库一云一卡一脸通”系统，“一库”是在用户单位本地内网建一库，所有数据和设备控制在本地，保证系统的独立性、可靠性和安全性，不受外界影响；“一云”是除部队、监狱等高安全单位以外的民用领域，在一库和本地平台的基础上，建立用户的私有云或使用公有云，在微信公众号或APP上实现手机端电子支付充值、内部订餐、访客预约/邀约/审批、停车扫码进出/电子缴费等，使系统具备更高便利性。

齐全产品线与性价比

依据用户领域和需求差异，品牌对应有不同的型号系列，力争为每个项目提供最佳性价比产品。

共创共赢合伙模式

以产品为核心，开放的心态，创新的精神，致力于完美智能化方案和系统打造，依托与各集成商、代理商的合作到合伙，共创辉煌，共赢未来！

附三、部分案例

政府、大厦与特种单位
中山市行政大楼	城市地下管廊门禁	山东某化工园区防爆门禁
长沙某公安局	深圳市总工会	西安某法院
内蒙某监狱(AB卡/体重联动)	韶关消防队	北京某部队
安徽交控	山东交通设计院	陕西泰华金茂国际
企业、医院与园区
逸飞激光股份	华能汕头电厂	富士康
中石化湖南分部	陕药集团	陕煤彬长矿业集团
深圳电信	越南某医院	广东信宜人民医院
湖北广电集团	武汉长咀科技园	山东化工工业园
智慧社区、智慧校园等
万科金域蓝湾	长沙公务员住宅社区	首开畅颐园
西安新世纪小区	北京明发雅苑	湖北广播大院
广东始兴江南湾	长沙圭塘公园	武汉理工大学
深圳高级中学	湖南益阳高等专科学校	南京江宁职校
