车牌主板 LCD 使用说明书

版本号 V1.0.4

目录

一、LCD 接线图 1

二、主板尺寸图 2

三、主板接口功能介绍 3

四、管理员进入后台管理步骤 4

五、后台功能操作说明 4

• 1. 、系统设置 4
  2. 、功能设置 5
  3. 、广告设置 5
  4. 、LOGO 设置 6
  5. 、修改密码 6
  6. 、固件升级 6

六、局域网远程管理 7

• 1. 、查看图片 7
  2. 、查看视频 7
  3. 、上传视频图片 8
  4. 、设置 8

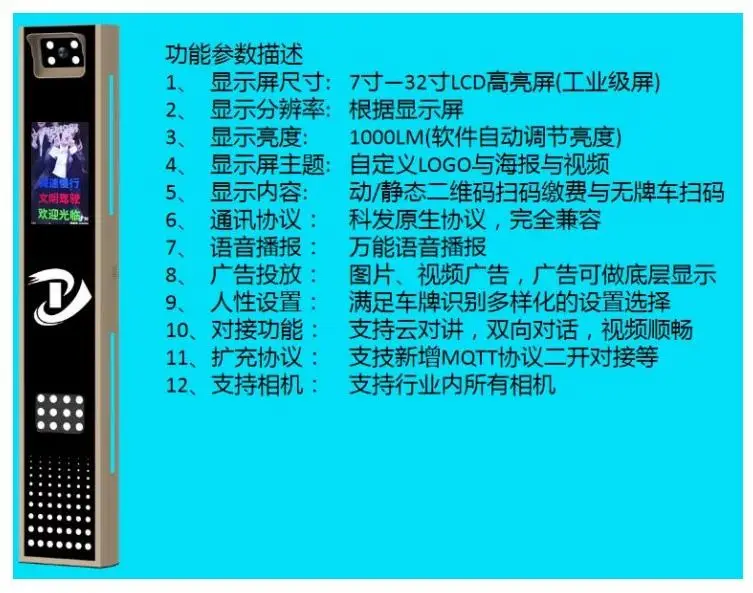

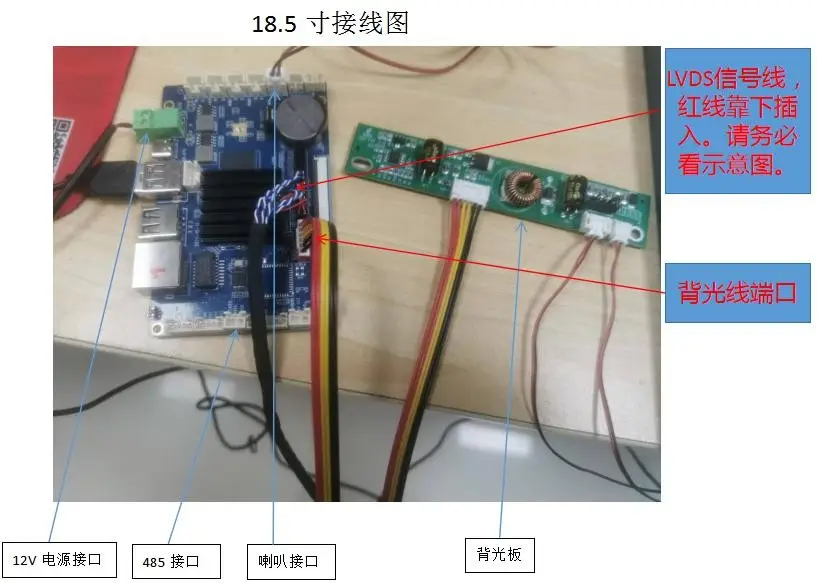

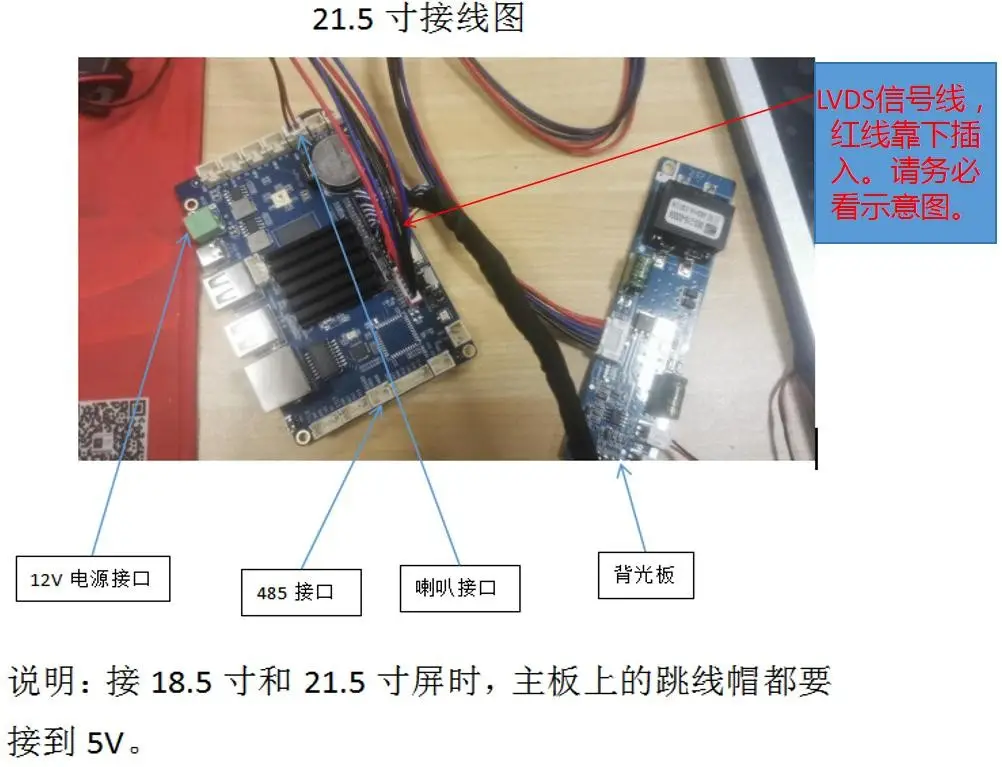

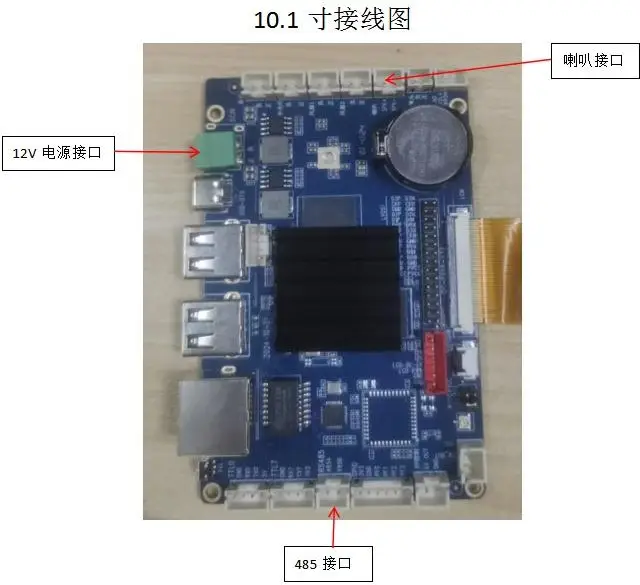

一、LCD 接线图

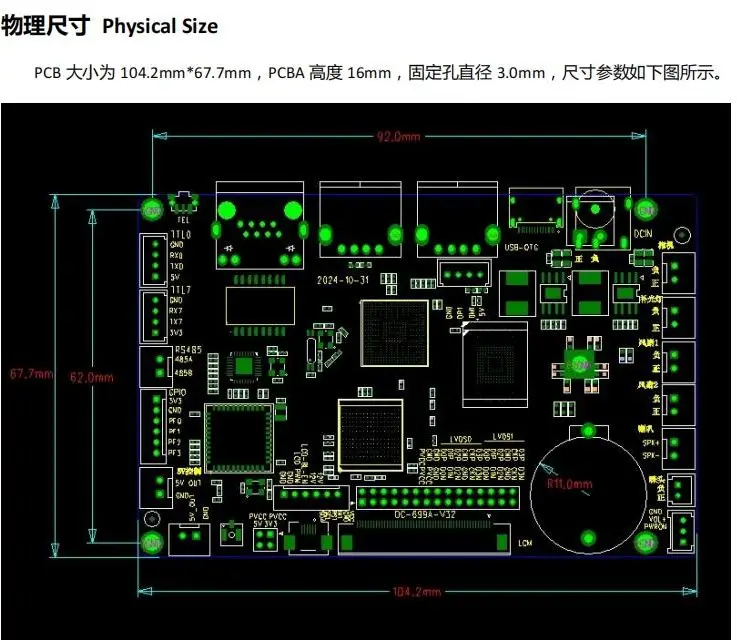

二、主板尺寸图

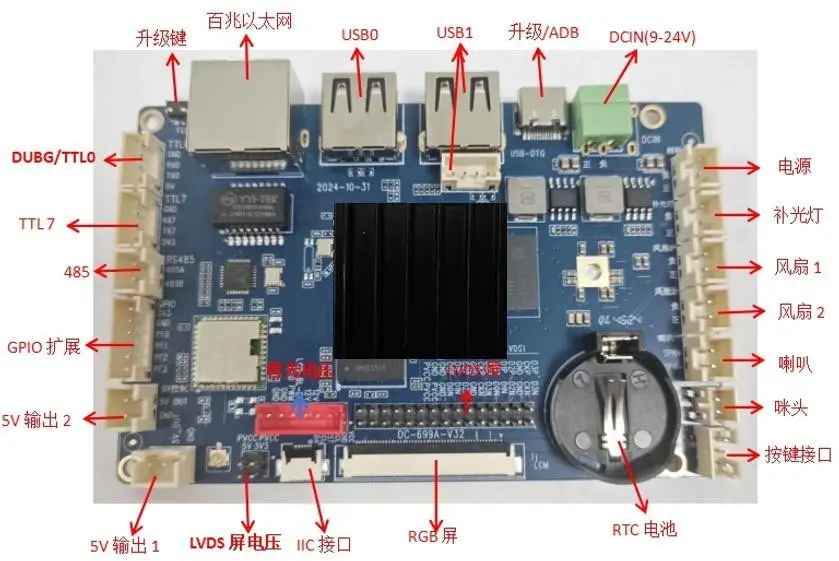

三、主板接口功能介绍

1、电源 = 相机电源接口；可控制相机是否打开电源与关闭相机电源。

2、补光灯 = 接 12V 补光灯，可自动与手动设置时间段控制补光灯打开与关闭。

3、风扇 1 = 风扇 2 = 接 12V 风扇，内置温度传感器，可以设置温度，达到设置值，自动打开风扇。

4、喇叭 = 接 4 欧 3-5 瓦喇叭，万能语音输出。

5、咪头 = 接麦克风，可以做对接使用。

6、按键接口 = 可以接外置按键设置功能。

7、5V 输出 1 = 开闸控制；可以控制开闸与关闸。

8、5V 输出 2 = 备用，可接 5V 风扇或者 5V 设备。

9、GPIO 扩展 = 可接按键；进行视频对接与地感触发等功能。

10、485 = 接 485 设备端，进行通讯。

11、百兆以太网 = 100M，接网络通讯接口。

12、DCIN(9-24V) = 接输入电源 12V。注：接输入电源，大于 12V 电源；请注意外接设备电压范围，比如；注意相机电源，风扇 和 补光灯等设备。

四、管理员进入后台管理步骤

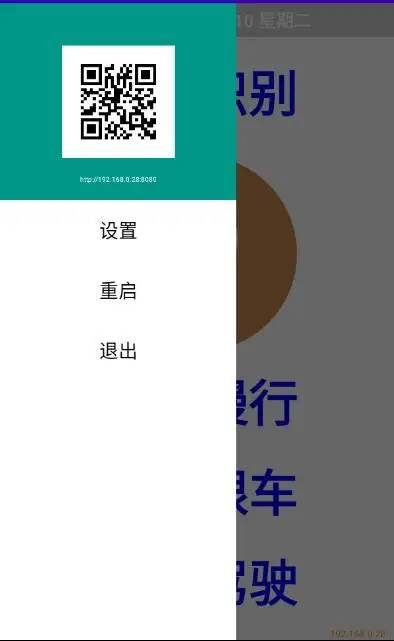

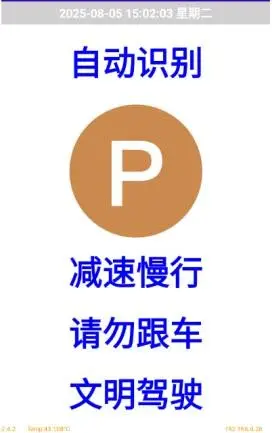

主板通电之后，屏幕主界面显示如下图，插入鼠标，按住鼠标左键，从左往右划（或者点击显示屏下方的温度弹出），点击设置，输入默认密码 111111,可以进入设备后台。

五、后台功能操作说明

后台界面显示如下图：

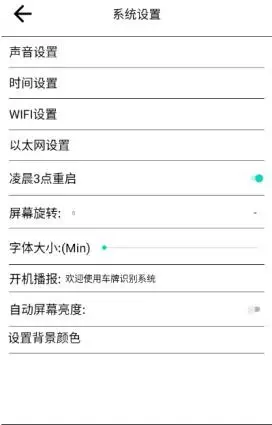

、系统设置

1、声音设置：可以设置主板音量。

2、时间设置：可以设置主板时间。

3、WIFI 设置：可以连接 WIFI。

4、以太网设置：可以设置主板 IP 地址。

5、凌晨 3 点重启：默认是打开的，打开之后凌晨 3 点设备就会自动重启。

6、屏幕旋转：可以设置屏幕的显示方向。

7、字体大小：可以调整屏幕显示的字体大小。

8、开机播报：可以设置开机播报的语音。

9、自动屏幕亮度：打开之后屏幕亮度会自动随时间调整。

10、设置背景颜色：可以设置主界面显示的背景颜色。

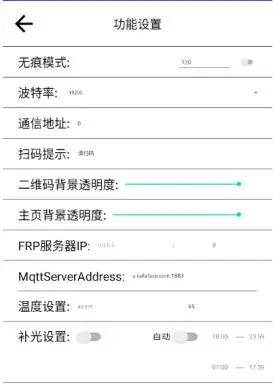

、功能设置

1、无痕模式：可以打开或关闭无痕模式。说明：无痕模式；默认是关闭；

1. 关闭的情况下；下发文字内容显示，如果没有新的数据，显示屏一直显示现有的文字内容。
2. 开启后；120S 后；恢复设置的广告语内容。

2、波特率：可以设置主板波特率。

3、通信地址：可以设置主板通信地址。

4、扫码提示：可以设置显示二维码界面的提示文字。

5、二维码背景透明度：可以设置二维码的透明度。

6、主页背景透明度：可以设置主界面背景的透明度。

7、FRP 服务器 IP：可以设置服务器地址及端口号，可以通过接口远程下发图片和视频。

8、MqttServerAddress:可以设置 mqtt 地址及端口号。

9、温度设置：可以设置一个温度值，超过这个温度值就开启风扇。

10、补光设置：可以打开或者关闭补光灯。

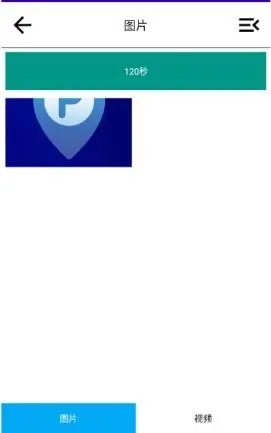

、广告设置

可以导入待机图片和视频广告，设置待机时间,默认 120S，待机时间结束之后，在主界面显示待机视频或图片，当有数据时；再显示收到的数据。

1. 如果设置 0S；显示的文字一直显示，图片与视频属于关闭，不会出来。
2. 待机视频与图片更改可以通过以下 2 个参数，调整不同的显示模式，在功能设置下；

B1. 二维码背景透明度：可以设置二维码的透明度。

B2. 主页背景透明度：可以设置主界面背景的透明度。

删除视频与图片时，选择要删除的文件；长按 1-2S 就删除成功。

、LOGO 设置

可以导入 LOGO 图片,在主界面显示。

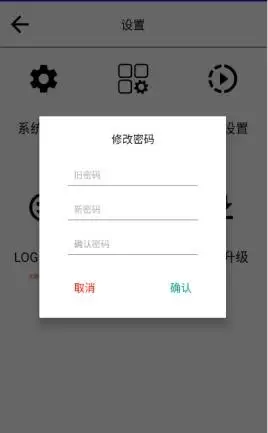

、修改密码

可以修改进入后台的管理员密码。

、固件升级

可以升级主板的软件版本。

六、局域网远程管理

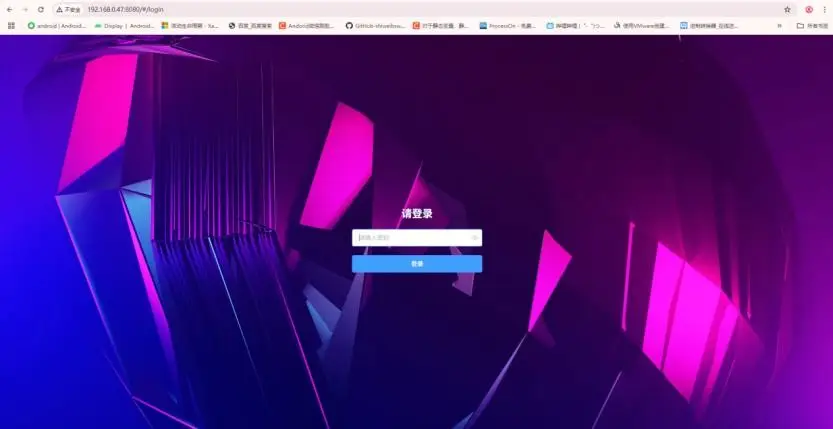

主板插上网线之后，可以通过浏览器访问设备的 IP 地址进行远程操作，比如设备的 IP 地址是 192.168.0.47，在浏览器里输入 192.168.0.47:8080，就可以登录 WEB 网页，输入默认管理员密码 111111 进入设置界面。

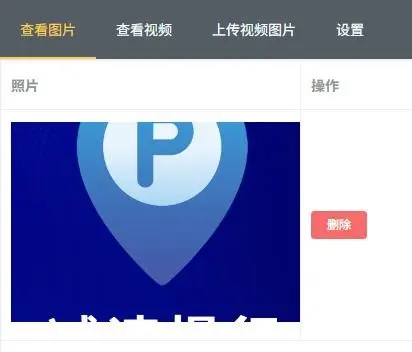

、查看图片

可以查看或删除设备上已有的待机图片。

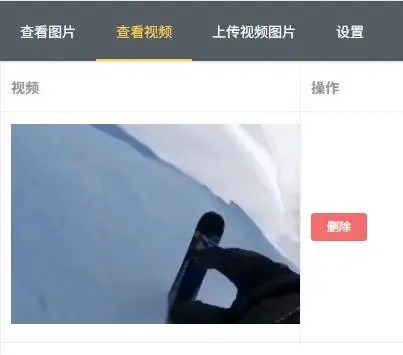

、查看视频

可以查看或删除设备上已有的待机视频。

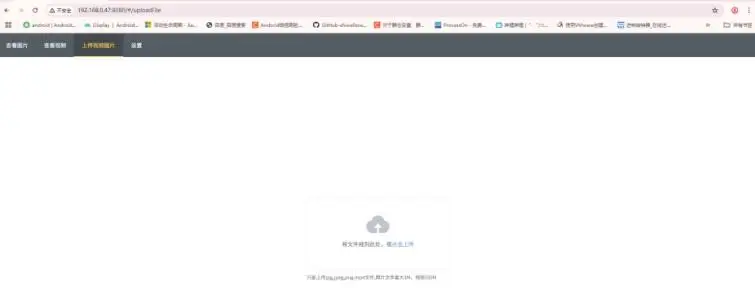

、上传视频图片

可以通过网络把待机图片或者视频下发到我们的设备上。

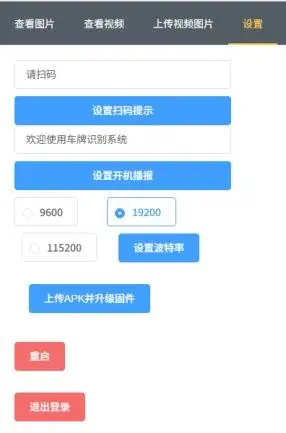

、设置

1、设置扫码提示：可以设置显示二维码界面的提示文字。

2、设置开机播报：可以设置开机播报的语音。

3、设置波特率：可以设置主板波特率。

4、上传 APK 及升级固件：可以通过网络远程升级软件。

5、重启：可以远程重启设置。

6、退出登录：可以退出设置界面。

完成

感谢阅读
