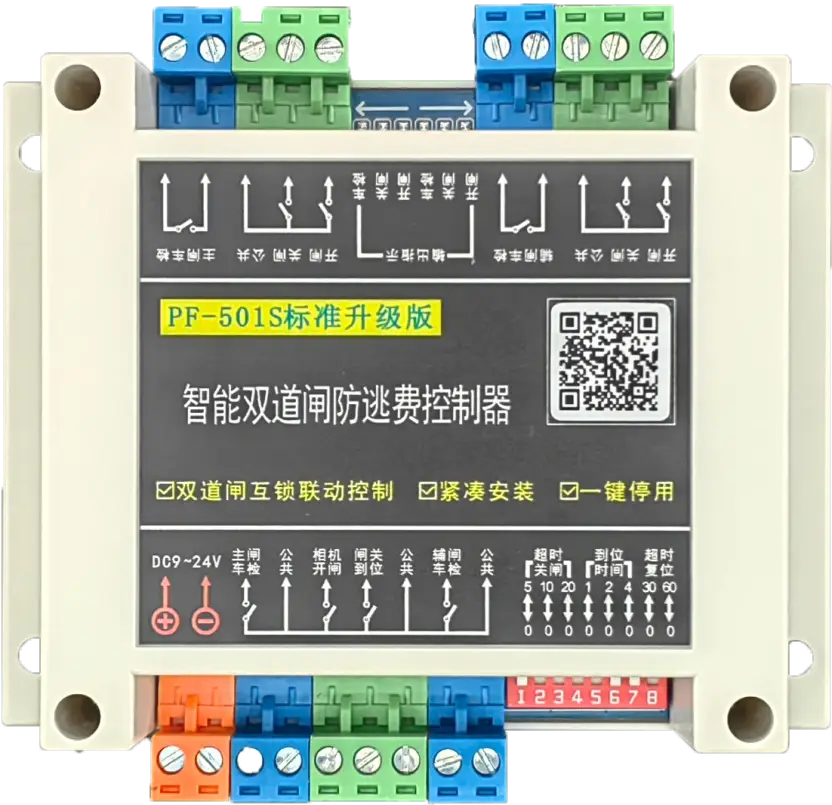

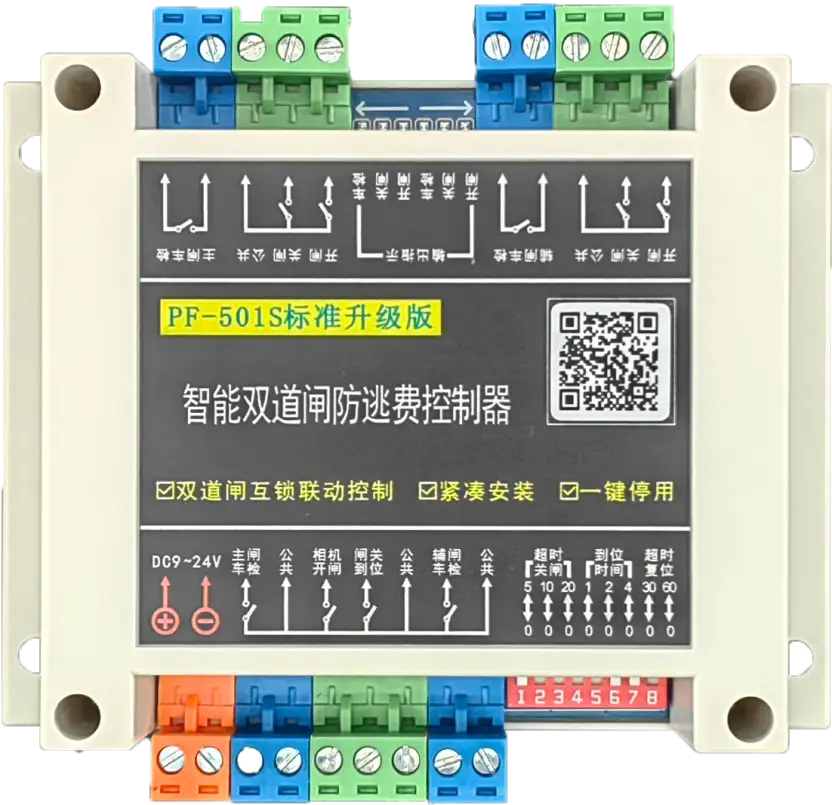

双道闸防逃费控制器使用说明书(PF-501S标准版)V4.0
![图片[1]-双道闸防逃费控制器使用说明书(PF-501S标准版)V4.0-停车技术员](https://blog.sdlinka.com/wp-content/uploads/2025/11/word-image-3578-1.webp)
无关到位模式
(道闸无需关到位接口)
紧凑安装模式
(适合空间不足场所)
一键停用功能
(早晚高峰一键停用)
扫码查看完整说明书
一、产品背景:
近年来车牌识别停车管理系统日益普及, 给广大车主和管理者带来了很大的方便, 但在使用过程中也存在一些难以处理的问题。因为道闸有防砸功能, 跟车太近时会导致道闸无法正常关闸, 后车可以强行尾随前车通过。很多车主利用此漏洞故意尾随跟车, 以达到强行进入小区或者下地下车库, 甚至出口逃费, 给车场管理者带来很大的困扰。针对此类问题, 结合市场需求, 我们开发了双道闸互锁防尾随控制系统, 可以完美解决以上问题, 解决车场管理人员的后顾之忧
二、功能及特点:
1、双道闸互锁, 第一台道闸不关到位, 第二台道闸则不会打开, 如果有车强行尾随导致道闸无法关闭, 则前车无法正常通行, 迫使后车后退, 确保每次只能通过一辆车, 从而达到防跟车的目的
2、支持开闸记忆, 多车连续识别不用倒车, 通行效率高
3、支持快速通行模式, 可适用于大流量停车场
4、可支持两种安装方式, 可以将新增加的道闸安装在原道闸的前面,也可以加装在原道闸的后面, 支持不同的安装环境, 减少移机的工作量, 降低安装费用
5、可支持双向通行( 仅支持一种安装方式)
6、支持紧凑安装模式, 适合空间不足场所
7、支持一键停用功能, 早晚高峰期可停用互锁功能, 加快通行速度
8、软件设计合理, 智能化程度高, 能处理各种特殊情况, 真正实现无人值守。
![图片[2]-双道闸防逃费控制器使用说明书(PF-501S标准版)V4.0-停车技术员](https://blog.sdlinka.com/wp-content/uploads/2025/11/word-image-3578-3.webp)
打开外壳
超时关闸
5 10 20 1
到位时间
超时复位
2 4 30 60
0 0 0 0 0 0 0 0

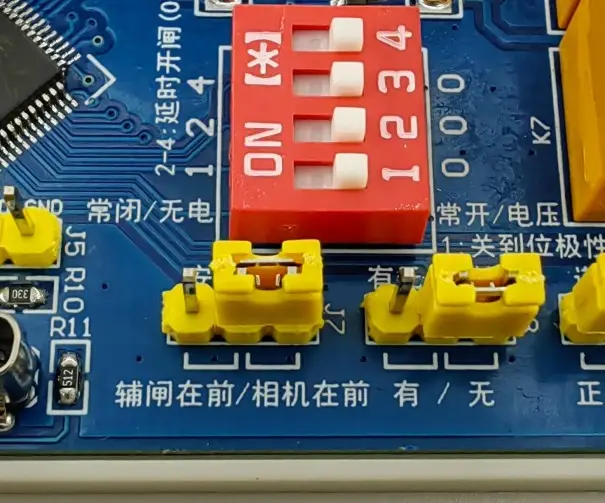

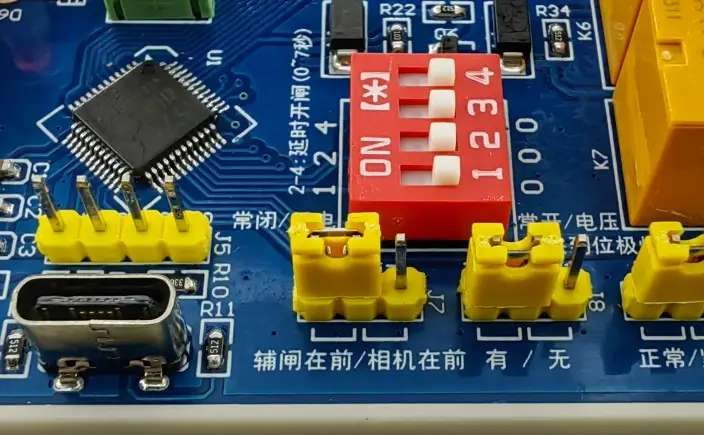

控制器支持将新增的辅助道闸安装在原道闸的前面, 也支持安装在原道闸的后面( 相机在 前), 出厂默认 为辅闸在前, 如需辅闸在后, 则需要打开外壳, 调整里面的跳线帽。
}
}
}
正常进入的车辆通过第二台道闸( 离开道闸线圈开始落杆) 后延时一段时间后才能再打开第一台道闸( 延时时间 0 ~ 7秒可调, 缩短延时可提高通行效率但容易造成车辆抢行 )
拨码开关2 ~ 4位( 对应 1、2、4秒) 拨到ON一边的数字相加即为延时时间
车辆识别打开主道闸后, 如果车辆不过 去, 则超过设定的时间后, 主道闸自动关闸, 辅助道闸重新打开, 即取消本次通行拨码开关拨向ON一边的对应数字全部相加即为超时时间( 单位为秒), 设置为0则关闭此功能( 强烈建议不要关闭此功能)
无关到位模式下, 道闸从开始落杆到关到位所需要的时间
辅闸在前模式下, 辅助道闸被意外关闭, 达到设定时间会自动打开辅助道 闸;
辅闸在后模式下, 当主道闸被意外打开后, 达到设定时间后会自动关闭主道闸
拨码开关拨向上ON一边的对应数字全部相加即为复位时间( 单位为秒), 设置为0则关闭此功能
双道闸防逃费(辅闸在前)安装示意图
(安装模式需改成辅闸在前)
![图片[3]-双道闸防逃费控制器使用说明书(PF-501S标准版)V4.0-停车技术员](https://blog.sdlinka.com/wp-content/uploads/2025/11/word-image-3578-4.webp)
8米左右(最长的车的长度+2~3米)
两台道闸之间可放两根网线作为控制线
识别区
域
道闸
道闸
此道闸无车时为开闸状态另外要关闭自动关闸功能
主道闸
关闸线
圈
关闸线
圈
车牌相机
地感也可用雷达代替
辅助道闸
双道闸防逃费控制器(辅闸在前)接线图
(安装模式需设置成辅闸在前)
此道闸关到位后, 前面主道闸才能开闸
识别区域
关闸线
圈
关闸线
圈
打开外壳

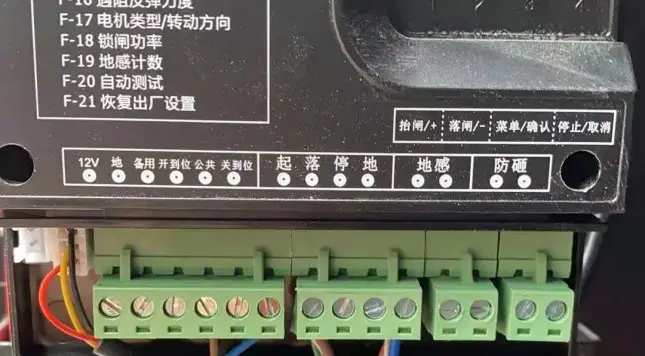

原道闸

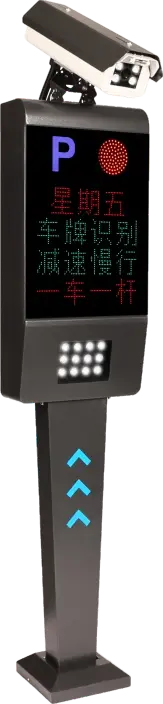

车牌相机
辅助道闸
道闸
道闸
禁止和灯带同时接一起
地感开关闸
地感(可选,接上车过落杆,不接则收到开闸信号后才落杆)
开关闸
![图片[11]-双道闸防逃费控制器使用说明书(PF-501S标准版)V4.0-停车技术员](https://blog.sdlinka.com/wp-content/uploads/2025/11/word-image-3578-12.webp)
地感( 雷达/红外)
设置成无关到位
地感( 雷达/红外)
相机开闸
不能同时接道闸
关到位( 可选)
关到位超时时间:
到达设定时间后就认为道闸已关到位

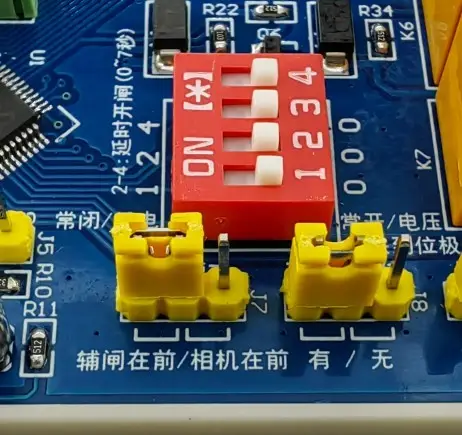

拨码开关456三位对应时间为: 1、2、4秒,请设置成和道闸关闸时长( 开始关闸到关到底所需要的时间)相近

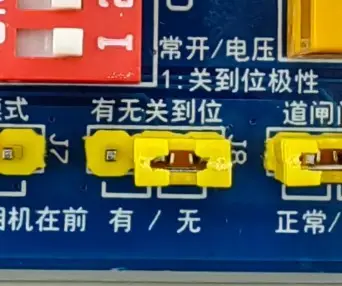

设置成无关到位模式可不接关到位信号
9 ~ 2 4 伏直流电源
双道闸防逃费(相机在前)安装示意图
(安装模式需改成相机在前)
8米左右(最长的车的长度+2~3米)两台道闸之间可放两根网线作为控制线
关闸线
圈
关闸线
圈
打开外壳
<5米(小于一辆车的长度)
(道闸前停一辆车时,一定不能再识别到后面的车)
![图片[13]-双道闸防逃费控制器使用说明书(PF-501S标准版)V4.0-停车技术员](https://blog.sdlinka.com/wp-content/uploads/2025/11/word-image-3578-14.webp)
道闸
辅助道闸
地感也可用雷达代替
道闸
主道闸
车牌相机
识别区域
!
请确保每辆
车只能给一次开闸信号
双道闸防逃费控制器(相机在前)接线图
(安装模式需设置成相机在前)
主道闸关到位后, 辅助道闸才能开闸
识别区域
关闸线
圈
关闸线
圈
道闸
打开外壳
辅助道闸
道闸
主道闸
车牌相机
辅闸车检
关到位超时时间:
到达设定时间后就认为道闸已关到位
拨码开关456三位对应时间为: 1、2、4秒,请设置成和道闸关闸时长( 开始关闸到关到底所需要的时间)相近
关到位(可选)
主闸车检
相机开闸
不能同时接道闸
禁止和灯带同时接一起
9 ~ 2 4 伏直流电源
开关闸
设置成 无关到位可不接
![图片[21]-双道闸防逃费控制器使用说明书(PF-501S标准版)V4.0-停车技术员](https://blog.sdlinka.com/wp-content/uploads/2025/11/word-image-3578-22.webp)
关到位信号
开关闸
地感输出
地感输出
双道闸防逃费(紧凑模式)安装示意图
(如安装空间足够,请使用正常模式)
1.5~2米
建议使用圆形泡沫杆快速道闸
<5米(小于一辆车的长度)
(道闸前停一辆车时,一定不能再识别到后面的车)
此地感线圈只关闸不防砸,建议尽量做窄一点, 并且偏向车辆离开的方向, 只要保证不要砸到车尾即可, 不建议使用雷达
关
闸
线
圈
识别
此地感线圈为正常状态, 具
关闸线
圈
区
有防砸车功能 域
![图片[22]-双道闸防逃费控制器使用说明书(PF-501S标准版)V4.0-停车技术员](https://blog.sdlinka.com/wp-content/uploads/2025/11/word-image-3578-23.webp)
辅助道闸
道闸
此道闸不防砸
( 正常车辆通行不影响)
主道闸
车牌相机
道闸
双道闸防逃费控制器(紧凑型)接线图

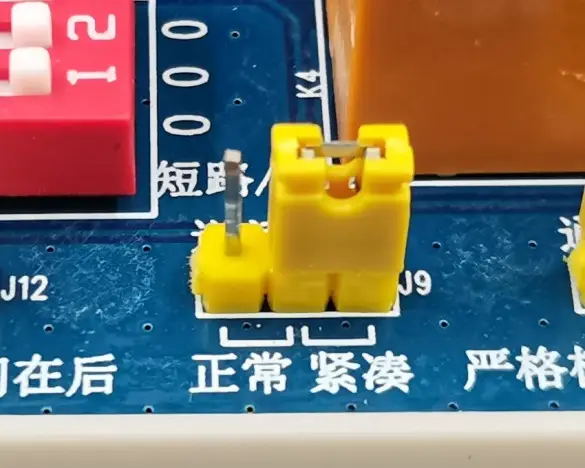

(道闸模式需设置成紧凑模式)
此线圈只关闸, 不防砸
打开外壳
识别区域
关闸线
圈
道闸
辅助道闸
道闸
相机开闸
不能同时接道闸
主道闸
车牌相机
辅闸车检
9 ~ 2 4 伏直流电源
主闸车检
关闸线
圈

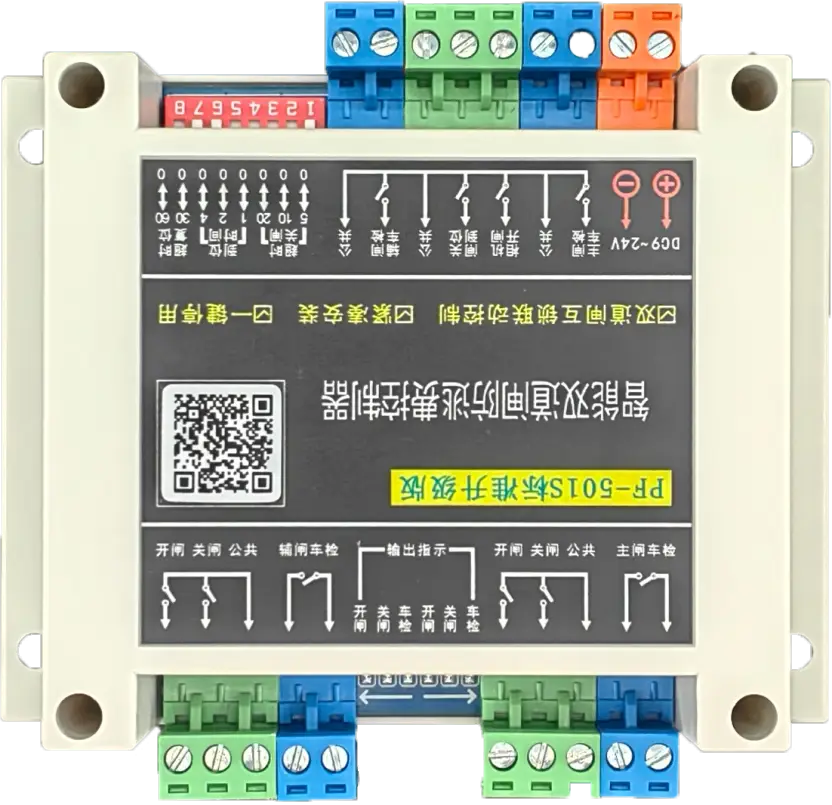

![图片[29]-双道闸防逃费控制器使用说明书(PF-501S标准版)V4.0-停车技术员](https://blog.sdlinka.com/wp-content/uploads/2025/11/word-image-3578-30.webp)
开关闸
开关闸
地感输出
地感输出
双道闸防逃费(辅闸在前)安装示意图
(双向通行单向限制)
识别区域
主道闸
关闸线
圈
关闸线
圈
8米左右(最长的车的长度+2~3米)
两台道闸之间可放两根网线作为控制线
识别区
域
道闸
道闸
此道闸无车时为开闸状态另外要关闭自动关闸功能

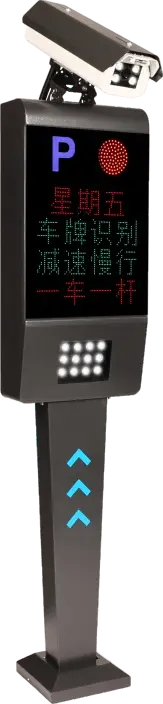

车牌相机
辅助道闸
双道闸防逃费控制器(辅闸在前)接线图
(双向通行单向限制)
此道闸关到位后, 前面主道闸才能开闸
识别区域
关闸线
圈
关闸线
圈
原道闸

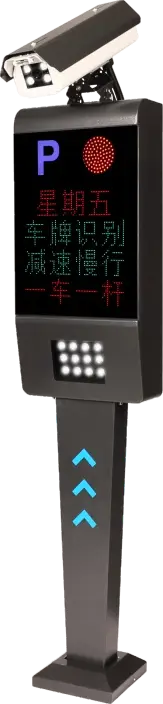

车牌相机
辅助道闸
道闸
道闸
地感
双向通行时不能接
开关闸
关到位( 关限/落限)
禁止和灯带同时接一起
![图片[36]-双道闸防逃费控制器使用说明书(PF-501S标准版)V4.0-停车技术员](https://blog.sdlinka.com/wp-content/uploads/2025/11/word-image-3578-37.webp)
直接控制原道闸
设置成无关到位模式可不接关到位信号
地感( 雷达/红外)
相机开闸
9 ~ 2 4 伏直流电源
地感( 雷达/红外)

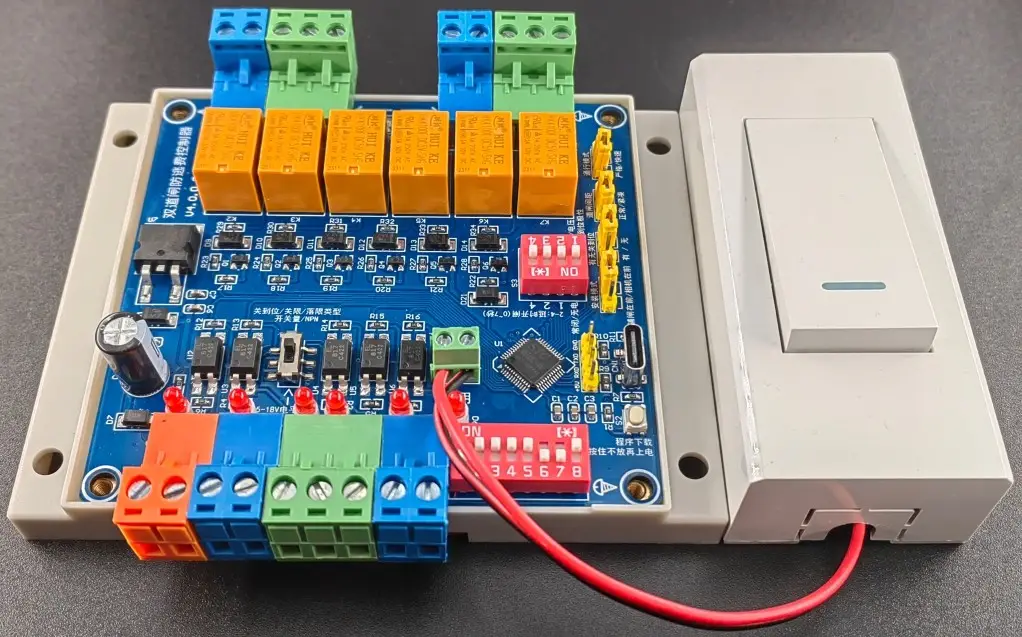

一键停用使用说明
![图片[37]-双道闸防逃费控制器使用说明书(PF-501S标准版)V4.0-停车技术员](https://blog.sdlinka.com/wp-content/uploads/2025/11/word-image-3578-38.webp)
![图片[38]-双道闸防逃费控制器使用说明书(PF-501S标准版)V4.0-停车技术员](https://blog.sdlinka.com/wp-content/uploads/2025/11/word-image-3578-39.webp)

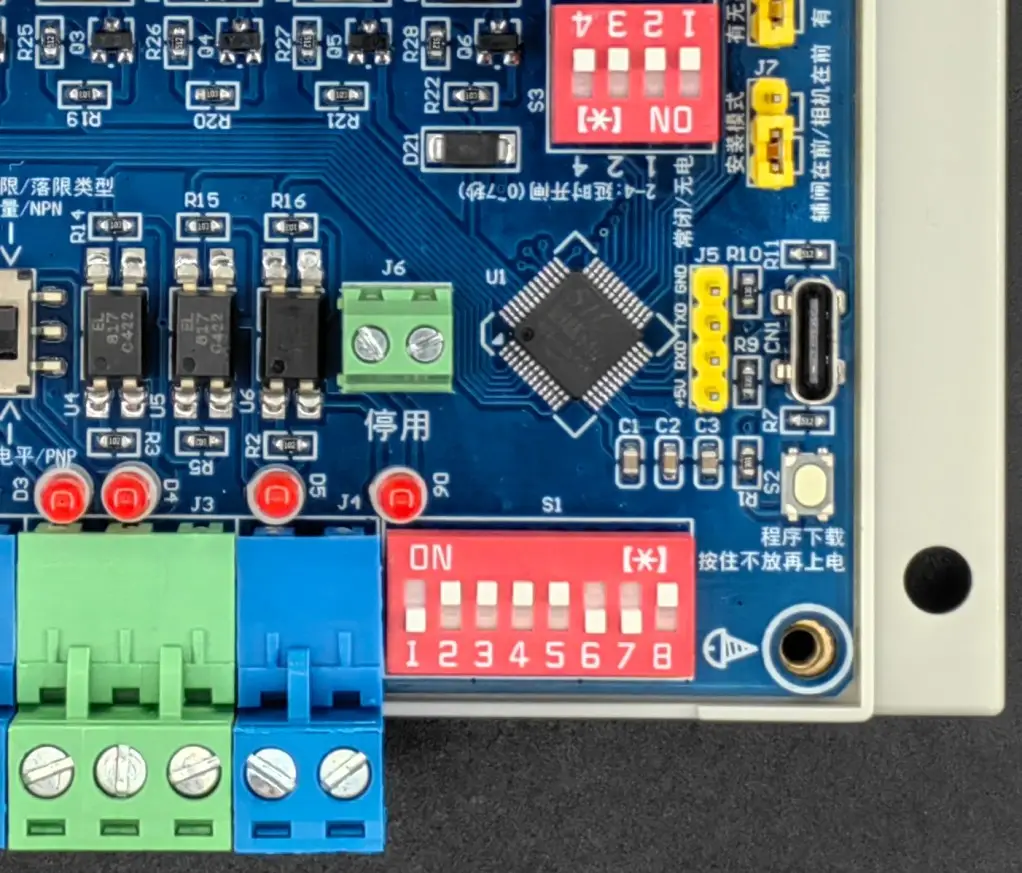

此接口接上一个开关
当开关闭合时, 控制器切换到停用状态,相机可以直接开闸, 不受限制, 最大限度提高通行效率。
开关断开后恢复为限制模式。注: 请在无车通行时进行切换
