非常规直杆场景雷达调试方法

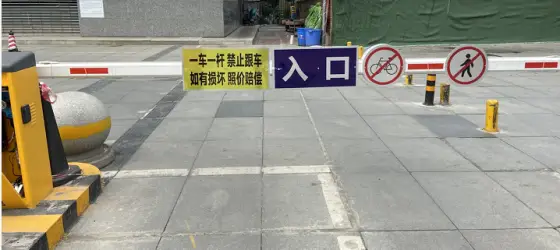

当直杆场景为以下几种场景或情况时，需要设置直杆杆件方向；

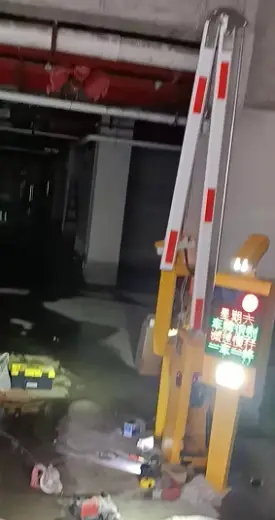

1、曲臂杆； 2、伸缩杆

3、折臂杆； 4、杆件上加指示牌

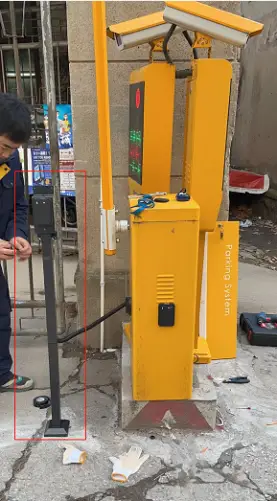

5、雷达平着直杆杆件； 6、雷达高于直杆杆件安装；

调试步骤如下：

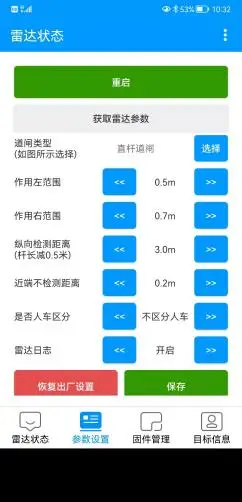

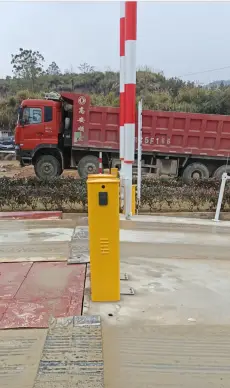

1. 正常设置参数，杆件一侧作用范围设置为0.7米；若现场为过大车场景作用左右范围均设置为1米；

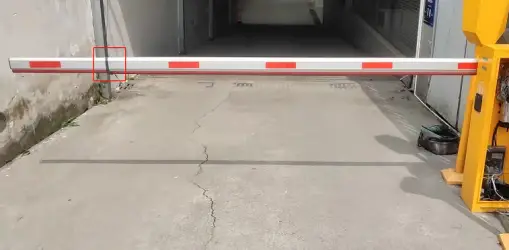

面对着雷达直杆杆件在左手边 面对着雷达直杆杆件在右手边

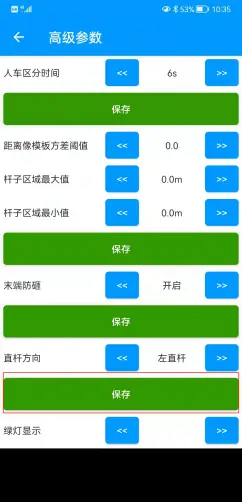

1. 点右上角省略竖点，再点高级参数，面朝雷达杆件在左手边选左直杆，面朝雷达杆件在右手边选右直杆；

面对着雷达直杆杆件在左手边 面对着雷达直杆杆件在右手边

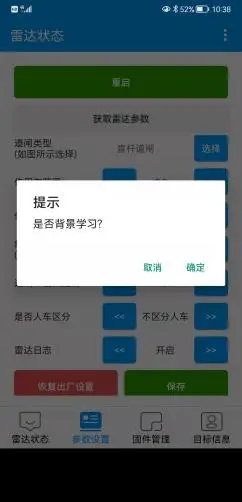

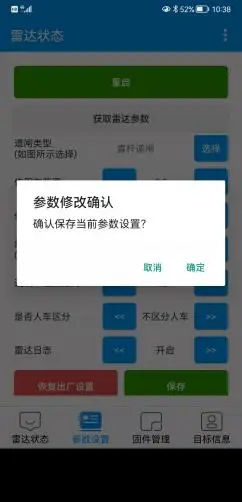

三、返回参数设置页面，遥控将杆件抬起，确保检测范围内没有任何目标，点保存参数再点背景学习，学习完会自动落杆；

四、落杆状态人走进去触发亮雷达绿灯后离开雷达检测范围，观察雷达绿灯状态，若绿灯正常灭就可以了；

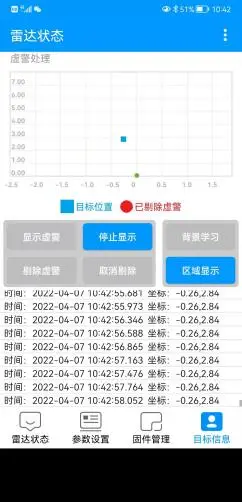

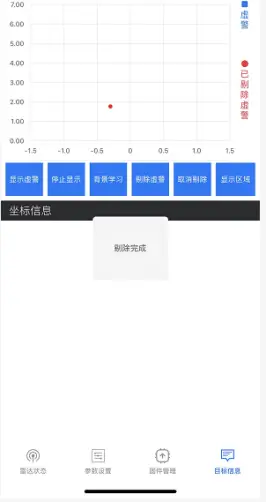

若绿灯常亮则表示会持续检测到杆件，落杆状态用目标信息里面的显示虚警功能查看一下检测到的坐标是否为固定不变的杆件坐标，如果是点击停止显示然后落杆状态使用目标信息里面的剔除虚警功能剔除即可，注意剔除虚警时雷达检测范围除了杆件不要有其他任何目标，剔除成功后之前显示的坐标点会变红。
